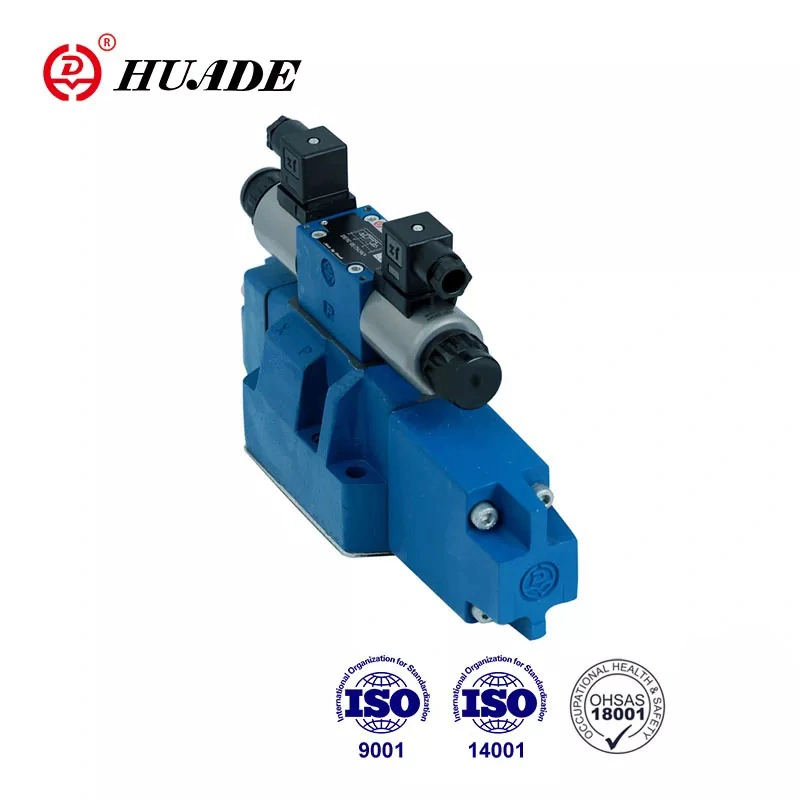

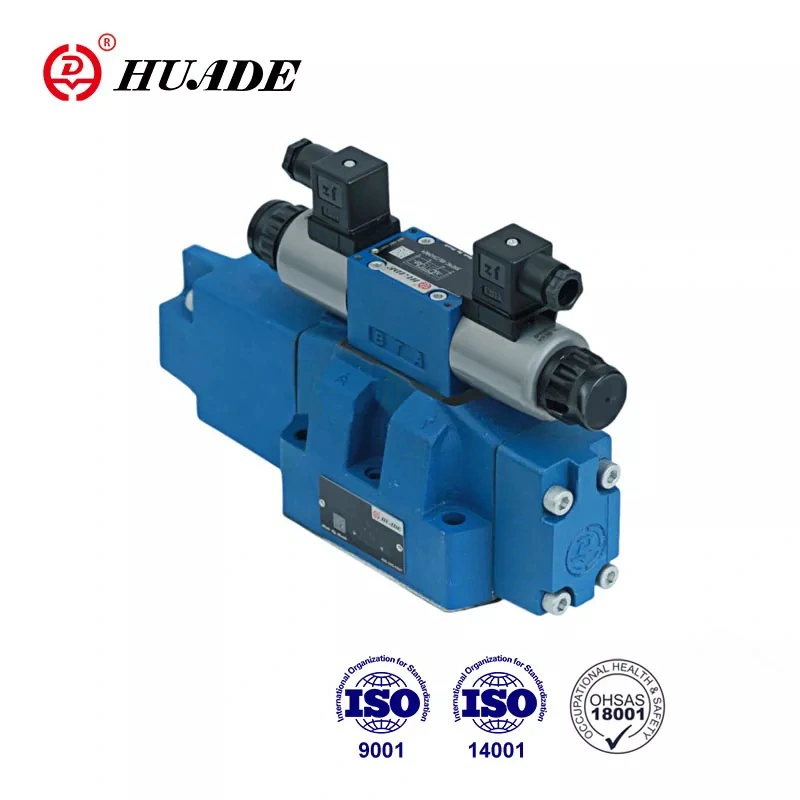

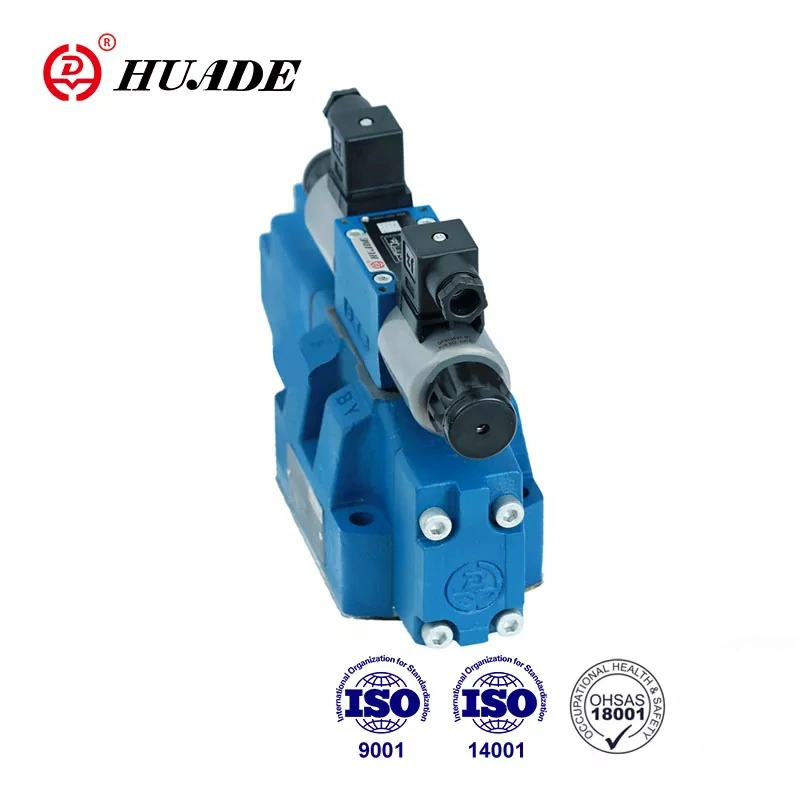

Yksi 4WRH-suhteellinen venttiili voi ohjata sekä virtausta että virtaussuuntaa, mikä tekee järjestelmän rakenteesta yksinkertaisen. Venttiilin rungossa on valettu sisäkanava, jolla on vahva virtauskapasiteetti ja suuri virtausnopeus. Pääventtiilissä on aksiaalinen kolmiomainen ohjausura, jossa on pieni painehäviö ja painehäviö ohjausolakkeessa. Tyypin 4WRH suhteellinen venttiili sopii järjestelmiin, joissa on suuri virtaus ja korkeat tarkkuusvaatimukset.
|
Hydrauliset tiedot |
|||||
|
koko |
10 |
16 |
25 |
32 |
|
|
ohjausventtiilin paine (MPa) |
ulkoinen pilottiöljyn syöttö |
3-10 |
|||
|
sisäinen pilottiöljyn syöttö |
Jopa 10 (yli 10 on asennettava ZDR6DP2-30B/75YM) |
||||
|
Pääventtiilin paine (MPa) |
31.5 |
35 |
|||
|
Paluupaine (MPa) |
portti T (ulkoinen pilottiöljyn paluu) |
31.5 |
25 |
15 |
|
|
portti T (sisäinen pilottiöljyn paluu) |
3 |
||||
|
Y-portti |
3 |
||||
|
Ohjausöljyn tilavuus (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Ohjausöljyvirtaus portissa X tai Y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Virtaus pääventtiilin läpi (l/min) |
270 |
460 |
877 |
1600 |
|
|
Hystereesi (l/min) |
6 |
||||
|
Toistettavuus (%) |
3 |
||||
|
kontaminaatioaste (㎛) |
≤20 |
||||
|
Neste |
Mineraaliöljy (NBR-tiivisteelle). Fosfaattiesteri (FPM-tiivisteelle) |
||||
|
Viskositeettialue (mm ²/s) |
2,8-380 |
||||
|
Nesteen lämpötila-alue (℃) |
-20 - +70 |
||||
|
Asennusasento |
valinnainen |
||||
|
Paino (kg) |
venttiili yhdellä solenoidilla |
7.4 |
12.7 |
17.5 |
41.8 |
|
venttiili kahdella solenoidilla |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Sähköiset tiedot |
||
|
Toimituksen tyyppi |
DC |
|
|
Solenoidin nimellisvirta (A) |
0.8 |
|
|
Kelan vastus (Ω) |
kylmä (20℃) 19,5; max.venttiili, kuuma 28.8 |
|
|
Ympäristön lämpötila (℃) |
50 |
|
|
Kelan lämpötila (℃) |
150 |
|
|
Käyttömäärä |
Jatkuva |
|
|
Ohjausvirta (A) |
0.02 |
|
|
Eristys |
IP65 |
|
|
Liittynyt |
1 ramppiajalla |
VT-3000S30 |
|
5 ramppiajalla |
VT3006S30 |
|
|
Sähköliitäntä |
Pistokeliitäntä |
|
Ominaisuudet:
▶ Ohjaussuunta WRH -suhteellinen venttiili
▶ Alalevyasennukseen
▶ Hydrauliöljyn suunnan ja virtausnopeuden ohjaamiseen
▶ Jousikeskitetty .ei puolaa
▶ Pieni painehäviö ohjaustasojen välillä
▶ Venttiili ja elektroninen ohjaus yhdestä lähteestä
▶ Suhteellinen solenoiditoiminta
▶ Siirtokuvio DIN 24 340 lomakkeelle A, ISO4401 ja CETOP-RP121H
Sovellus:
Tyypin 4WRH suhteellinen venttiili on laajalti käytössä eri teollisuudenaloilla, kuten työstökoneissa, metallurgiassa, kevyessä teollisuudessa, kaivosteollisuudessa, tekniikassa jne.
Tyypin 4WRH venttiilit ovat pilottiohjattuja suhteellisia suuntaventtiilejä ulkoiseen käyttöön paineensäätöventtiileillä. Toiminto ja periaate on sama kuin tyypin 4WRZ venttiilillä. Liitoslevy (12) yhdistää ohjausliitännän A liittimeen T(Y) ) ja ohjausliitäntä B, jossa on P(X). Pääventtiilin ohjauspaineen on oltava 0,4 MPa - 2,5 MPa. joten virtaus on joko P:stä A:hen ja B:hen T tai P:stä B:hen ja A:sta T:hen.
Suhteellisten suuntaventtiilien rakenne 4WRH
Ohjausventtiili
Ohjausventtiili on suhteellisella solenoidilla toimiva 3-tie paineenalennusventtiili (tyyppi 3DREP6). Kaasuläppä on asennettu portteihin A ja B, katso lisätietoja 3DREP6:n tekstistä.
Ohjausventtiilin tyyppi 3DREP6 rakenne
Suhteellisen suuntaventtiilin 4WRH symboli
