Hydrauliset järjestelmät ovat lukemattomien teollisuussovellusten selkäranka rakennuslaitteista ja valmistuskoneista ilmailu- ja autokomponentteihin. Näiden järjestelmien ytimessä on venttiilien verkko, joka ohjaa hydraulisen nesteen virtausta, painetta ja suuntaa. Näiden kriittisten komponenttien joukossa kaksisuuntainen venttiili on yksi hydraulisen piirin suunnittelun perustavanlaatuisimmista, mutta välttämättömistä osista.

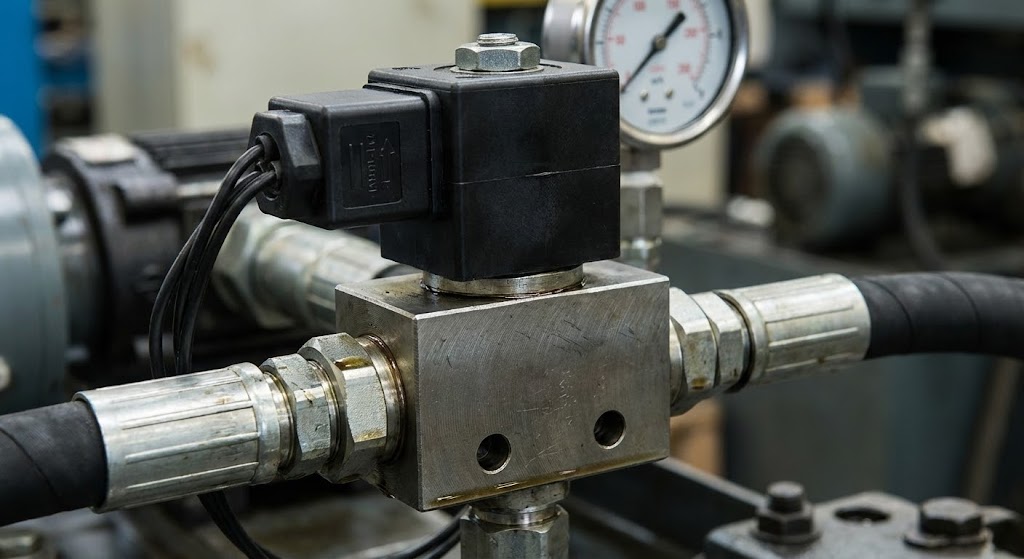

Kaksisuuntainen venttiili, joka tunnetaan myös nimellä kahden portisen venttiili, on yksinkertainen, mutta tärkeä hydraulikomponentti, joka hallitsee nesteen virtausta yhden virtausreitin läpi. Toisin kuin monimutkaisemmilla moniporttisen venttiilillä, kaksisuuntaisella venttiilillä on tarkalleen kaksi yhteyspistettä: tuloportti ja poistoportti. Tämä suoraviivainen muotoilu tekee siitä täydellisen ratkaisun perusvirtauksen ohjaussovelluksiin, joissa sinun on joko sallia tai estää nestevirta kokonaan.
Kaksisuuntaisen venttiilin taustalla oleva periaate on binaarinen toiminta-se on joko täysin avoin tai täysin suljettu. Kun avoin, hydraulinen neste voi virtata vapaasti sisääntulosta poistoaukkoon. Suljettuna venttiili luo täydellisen tiivisteen, joka estää nesteen liikkumisen järjestelmän läpi. Tämä päälle/pois-toiminnallisuus tekee kaksisuuntaista venttiilejä välttämättömiä sovelluksille, jotka vaativat tarkkaa virtauksen hallintaa ja järjestelmän eristämistä.

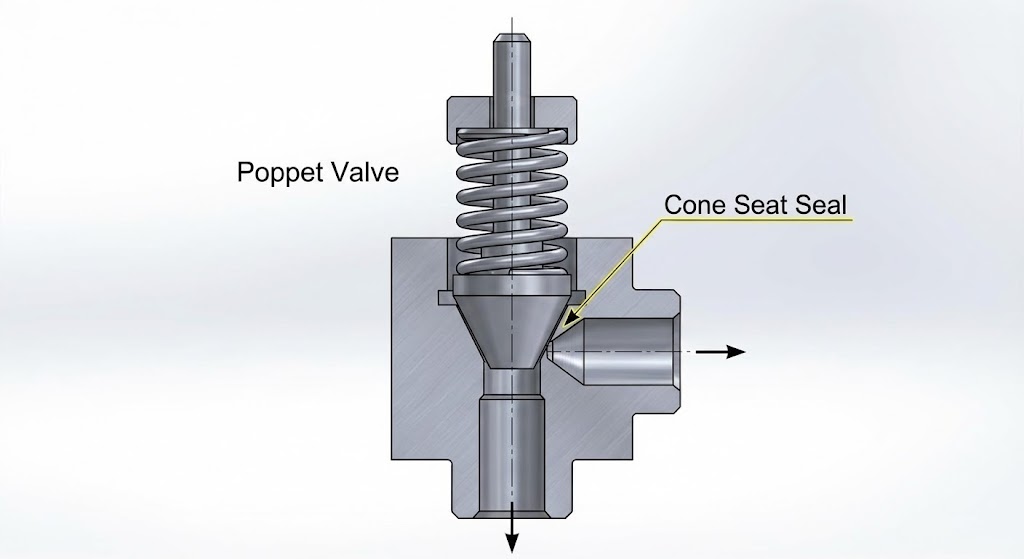

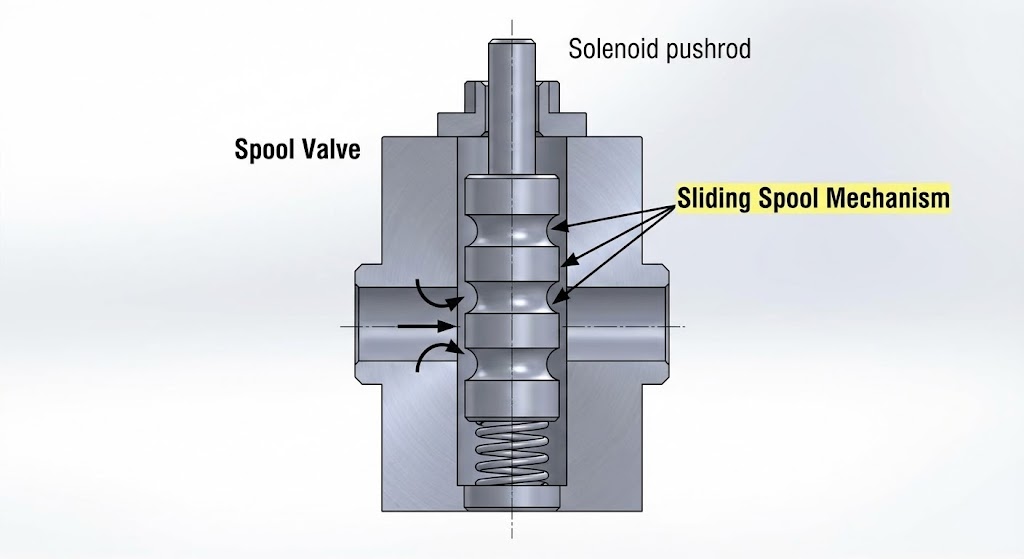

Kaksisuuntaisen venttiilin toiminta riippuu sen sisäisestä mekanismista, johon yleensä liittyy siirrettävä elementti, kuten poppet, pallo tai puola. Kun venttiili vastaanottaa käyttösignaalin - onko manuaalinen, pneumaattinen, hydraulinen tai sähköinen -, tämä sisäinen elementti siirtyy joko avaamaan tai sulkemaan virtausreittiä.
Suljetussa asennossa venttiilin elementti luo tiukan tiivisteen venttiilin istuinta vasten estäen tehokkaasti nestevirtausta. Tiivistön on oltava riittävän vankka kestämään järjestelmän käyttöpainetta ilman vuotoa. Venttiilin elementti siirtyy avoimeen asentoon, ja se siirtyy pois istuimelta, jolloin hydraulisen nesteen virtaus on selkeä kulku.
2-suuntaisen venttiilin vasteaika ja virtausominaisuudet ovat kriittisiä tekijöitä järjestelmän suorituskyvyssä. Nykyaikaiset hydrauliset kaksisuuntaiset venttiilit on suunniteltu tarjoamaan nopeat kytkentäominaisuudet pienellä painehäviöllä, kun se on avoin, mikä varmistaa järjestelmän tehokkaan toiminnan ja tarkan ohjauksen.

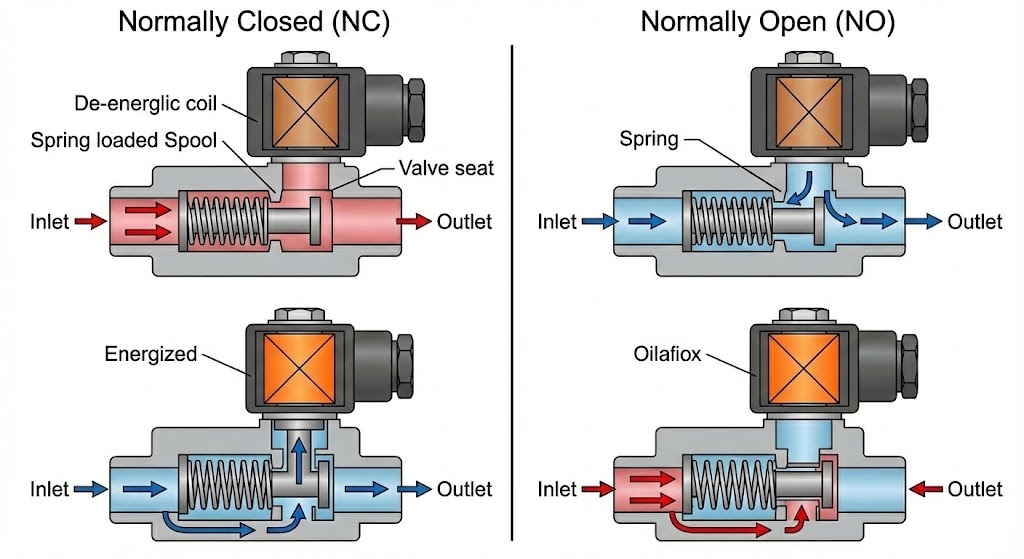

Yleensä avoinna vs. yleensä suljettu
2-suuntaiset venttiilit luokitellaan niiden oletustilaan, kun niitä ei käytetä. Normaalisti suljetut (NC) venttiilit pysyvät kiinni, kunnes se aktivoidaan, mikä tekee niistä ihanteellisia turvallisuussovelluksiin, joissa virtaus tulisi estää oletuksena. Normaalisti avoimet (NO) venttiilit sallivat virtauksen lepotilassaan ja sulkeutuvat aktivoituna, soveltuvan sovelluksiin, joissa jatkuva virtaus on normi.
Käyttömenetelmät
Manuaalinen kaksisuuntainen venttiilit: Käytetään käsin vipujen, nuppien tai painikkeiden läpi. Näitä käytetään yleisesti sovelluksissa, joissa ihmisen interventiota tarvitaan järjestelmän hallintaan.
Solenoidi-toimivia venttiilejä: sähköisesti ohjattuja venttiilejä, jotka käyttävät sähkömagneettista voimaa venttiilin elementin käyttämiseen. Ne tarjoavat nopeat vasteajat ja ne voidaan helposti integroida automatisoituihin ohjausjärjestelmiin.
Pilottioperoidut venttiilit: Nämä venttiilit käyttävät hydraulista painetta pääventtiilin elementin käyttämiseen, joten ne sopivat korkeapaineisiin sovelluksiin, joissa suora solenoiditoiminta voi olla epäkäytännöllistä.
Pneumaattiset venttiilit: Paineilman avulla näitä venttiilejä käytetään usein ympäristöissä, joissa sähköiset komponentit voivat aiheuttaa turvariskejä.

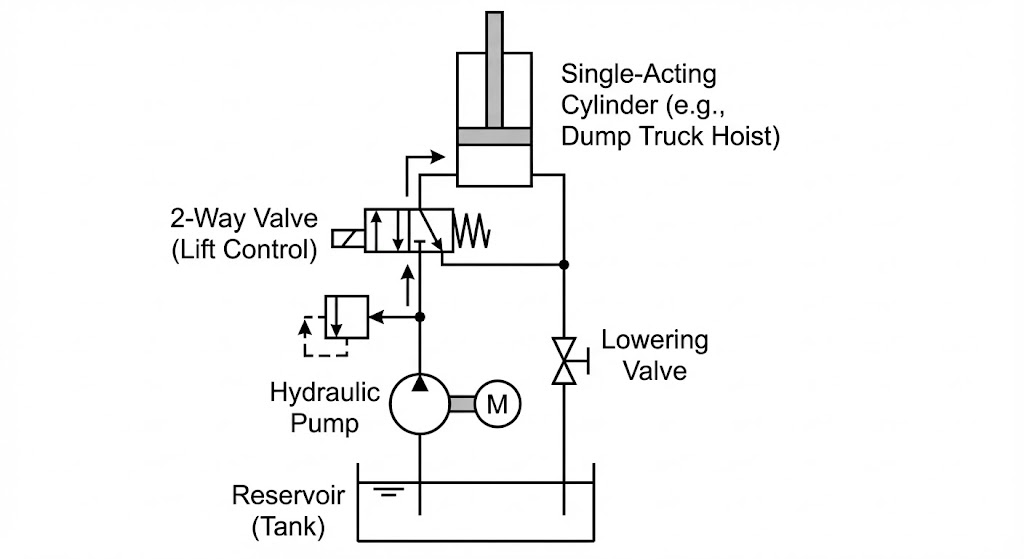

Sovellukset hydraulijärjestelmissä
2-suuntaiset venttiilit palvelevat lukuisia kriittisiä toimintoja erilaisissa hydraulisovelluksissa:
Yksi kaksisuuntaisten venttiilien ensisijaisista käytöistä on järjestelmän eristäminen. Ne voivat kokonaan sammuttaa hydraulisen virtauksen tietyille piirioksoille, mahdollistaa huoltotyöt tai hätätilanteiden sammutusmenettelyt. Mobiilien hydraulilaitteissa, kuten kaivinkoneet tai nosturit, kaksisuuntaiset venttiilit tarjoavat tärkeitä turvatoimintoja eristämällä vaaralliset liikkeet, kun operaattorit suorittavat huoltoa.
Vaikka kaksisuuntaiset venttiilit ovat pääasiassa päällä/off-laitteita, niillä on tärkeä rooli virtauksenhallintastrategioissa. Pyöräilemällä nopeasti avoimen ja suljetun asennon välillä, ne voivat tehokkaasti säätää keskimääräisiä virtausnopeuksia pulssin leveyden modulaation (PWM) ohjausjärjestelmissä. Tämä tekniikka on yhä yleisempi nykyaikaisissa hydraulijärjestelmissä, jotka etsivät parannettua tehokkuutta ja tarkkaa hallintaa.
Suuntaohjaustuki
Yhdessä muiden venttiilien kanssa kaksisuuntaiset venttiilit edistävät monimutkaisia suuntaohjausjärjestelmiä. Ne voivat eristää tietyt toimilaitteet tai piirihaarat, jolloin muut suuntaventtiilit voivat toimia tehokkaammin ja turvallisemmin.
Erikoistuneet kaksisuuntaiset paineenalennusventtiilit suojaavat hydraulisia järjestelmiä ylipaineolosuhteilta. Nämä venttiilit pysyvät kiinni normaaleissa toimintapaineissa, mutta auki automaattisesti, kun järjestelmäpaine ylittää turvalliset rajat, ohjaamalla ylimääräistä nestettä takaisin säiliöön.
Kaksisuuntaisten venttiilien yksinkertaisuus tuo useita merkittäviä etuja hydraulisen järjestelmän suunnittelulle:
Luotettavuus: Kaksisuuntaiset venttiilit tarjoavat tyypillisesti erinomaisen luotettavuuden ja pitkäikäisyyden vähemmän liikkuvien osien kanssa kuin monen porttisen venttiilien kanssa. Niiden yksinkertainen muotoilu vähentää mekaanisen vian todennäköisyyttä ja tekee ylläpidosta suoraviivaista.
Kustannustehokkuus: Kaksisuuntaisten venttiilien perussuunnittelu ja valmistus yksinkertaisuus tekevät niistä erittäin kustannustehokkaita verrattuna monimutkaisempiin venttiilien tyyppeihin. Tämä kohtuuhintaisuus tekee niistä houkuttelevia sovelluksissa, joissa budjettirajoitukset ovat tärkeitä.
Nopea vaste: Monet kaksisuuntaiset venttiilit, erityisesti solenoidi-käyttöiset versiot, tarjoavat erittäin nopeat kytkentäajat. Tämä nopea reaktiokyky on ratkaisevan tärkeä sovelluksissa, jotka vaativat tarkkaa ajoitusta ja hallintaa.
Tiukka sulkeminen: Kun asianmukaisesti suunniteltu ja ylläpidetään, kaksisuuntaiset venttiilit tarjoavat erinomaiset tiivistysominaisuudet, estäen sisäisen vuodon, joka voi vaarantaa järjestelmän tehokkuuden tai turvallisuuden.
Monipuolisuus: Niiden yksinkertaisuudesta huolimatta kaksisuuntaiset venttiilit voidaan mukauttaa lukuisiin sovelluksiin erilaisten käyttömenetelmien, materiaalien ja kokoonpanojen avulla.
Oikean kaksisuuntaisen venttiilin valitseminen hydraulista levitystä varten vaatii useiden tekijöiden huolellista tarkastelua:
Painekäyttö: Venttiilin on kyettävä käsittelemään järjestelmän maksimaalisen käyttöpaineen riittävällä turvamarginaalilla. Aliarviointi voi johtaa venttiilin vajaatoimintaan ja mahdollisiin turvallisuusriskeihin.
Virtauskapasiteetti: Venttiilin virtauskertoimen (CV) on oltava riittävä käsittelemään vaadittua virtausnopeutta ilman liiallista paineen pudotusta. Alamittaiset venttiilit voivat luoda järjestelmän pullonkauloja ja vähentää tehokkuutta.
Vastausaika: Sovellukset, jotka vaativat nopeaa kytkentäventtiilejä, joilla on nopeat vasteominaisuudet. Käyttömenetelmä vaikuttaa merkittävästi vasteaikaan.
Käyttöympäristö: Tekijät, kuten lämpötila, kontaminaatiotasot ja värähtely, vaikuttavat venttiilien valintaan. Ankarat ympäristöt voivat vaatia erikoistuneita materiaaleja tai suojaominaisuuksia.
Ohjausintegraatio: Venttiilin käyttömenetelmän on oltava yhteensopiva järjestelmän ohjausarkkitehtuurin kanssa. Nykyaikaiset järjestelmät vaativat usein venttiilejä, joissa on elektroniset palauteominaisuudet.
