Hydraulijärjestelmien kanssa työskennellessä nestevirtauksen ohjaamisesta molempiin suuntiin tulee kriittistä turvallisuuden ja suorituskyvyn kannalta. Pilottiohjattu takaiskuventtiili SV palvelee juuri tätä tarkoitusta sallimalla vapaan virtauksen yhteen suuntaan ja samalla estämällä vastavirtauksen, kunnes käsketään avautua. Tämä älykäs venttiilirakenne on tullut välttämättömäksi nykyaikaisissa hydraulisovelluksissa, joissa kuorman pitäminen ja kontrolloitu vapautus ovat välttämättömiä.
Pilottiohjattu takaiskuventtiili SV eroaa tavallisista takaiskuventtiileistä ainutlaatuisen ohjausmekanisminsa ansiosta. Vaikka perinteiset takaiskuventtiilit yksinkertaisesti estävät takaisinvirtauksen, SV-versio lisää pilottiohjausportin, joka voi tarvittaessa ohittaa estotoiminnon. Tämä näennäisen yksinkertainen lisäys muuttaa venttiilin passiivisesta komponentista aktiiviseksi ohjauselementiksi.
Perussuunnittelun ymmärtäminen

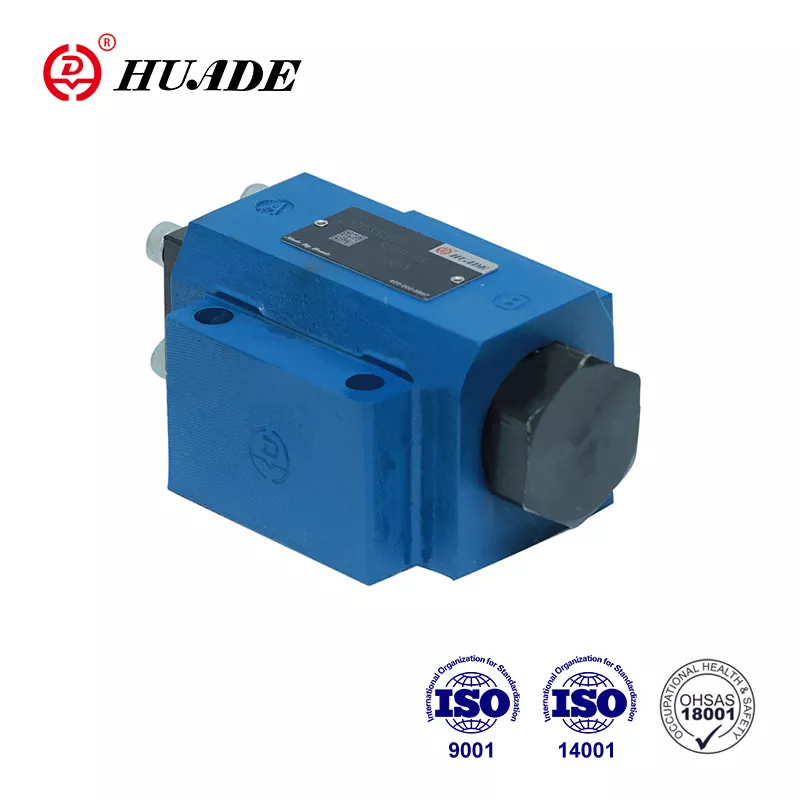

Pilottikäyttöinen takaiskuventtiili SV koostuu useista avainkomponenteista, jotka toimivat yhdessä. Pääventtiili käsittelee ensisijaisen virtausreitin portista A porttiin B. Kun neste virtaa tähän suuntaan, paine työntää lautasen auki kevyttä jousta vasten, mikä mahdollistaa lähes rajoittamattoman kulun. Painehäviö on tyypillisesti noin 4 baaria nopeudella 100 litraa minuutissa vakiokokoisella NG10-venttiilillä.
Käänteinen suunta kertoo toisenlaisen tarinan. Kun paine kasvaa porttiin B yrittäessään virrata takaisin kohti porttia A, lautanen asettuu tiukasti tiivistyspintaa vasten. Järjestelmän paine itse asiassa auttaa luomaan tämän tiivisteen, kun puristettu jousi lisää ylimääräistä voimaa. Tämä rakenne saavuttaa vuotonopeudet alle 0,1 millilitraa minuutissa jopa maksimikäyttöpaineella 315 bar.
Pilotin ohjausmekanismi käyttää porttia X ohittaakseen estotoiminnon. Kun ohjauspaine saavuttaa ohjausmäntä, se kehittää riittävän voiman työntääkseen pääistuimen irti istuimestaan vastakkaisesta kuormituspaineesta huolimatta. Vaadittu ohjauspaine on tyypillisesti noin 5 baaria kuormituspaineen yläpuolella luotettavaa avaamista varten.
Kuinka painealueet määrittävät suorituskyvyn
Ohjausohjatun takaiskuventtiilin SV tehokkuus riippuu suuresti venttiilin eri painealueiden välisestä suhteesta. Insinöörit nimeävät nämä alueet A1 - A4, joista jokainen palvelee tiettyä tarkoitusta voimatasapainon yhtälössä.
Alue A1 edustaa kuormituspaineelle alttiina olevaa lautasen pääpintaa. Venttiilin koon 10 kohdalla tämä on noin 1,33 neliösenttimetriä. Alueella A2 näkyy pilottilevyn pinta, tyypillisesti neljäsosa A1:n koosta. Ohjausmäntäalueen A3 on oltava riittävän suuri voittamaan kuormituspaineen ja jousen jännityksen yhteiset voimat, pienemmillä venttiileillä tavallisesti 2-3,8 neliösenttimetriä.
Voiman tasapaino määrittää, milloin venttiili avautuu. Kuormapaine kerrottuna tehollisen pinta-alan erolla A1:n ja A2:n sekä jousivoiman kanssa on voitettava alueelle A3 vaikuttavalla ohjauspaineella. Tämä matemaattinen suhde varmistaa ennustettavan toiminnan vaihtelevissa kuormitusolosuhteissa.
Kaksi pääkonfiguraatiotyyppiä
Pilottiohjattuja takaiskuventtiilejä on SV- ja SL-kokoonpanoissa, joista jokainen sopii erilaisiin piirivaatimuksiin. SV-tyypissä on sisäinen tyhjennysreititys, jossa ohjauskammio tuulettaa takaisin porttiin A. Tämä kompakti rakenne toimii hyvin, kun portti A liitetään säiliöön tai matalapaineeseen, mikä pitää asennuksen yksinkertaisena ja minimoi ulkoiset liitännät.
SL-konfiguraatiossa on erillinen ulkoinen tyhjennysportti Y. Tämä järjestely osoittautuu tarpeelliseksi, kun portissa A on merkittävä paine, joka häiritsisi pilotin toimintaa. Ohjauskammion tyhjennys itsenäisesti ohjaa venttiili toimii luotettavasti myös esikuormitetuilla tai paineistetuilla A-liitännöillä. Rengasmainen alue A4, pienempi kuin A3, määrittää tehokkaan ohjausalueen SL-venttiileissä.
Valinta SV:n ja SL:n välillä riippuu piirisuunnittelusta. Jos portti A pysyy lähellä ilmanpainetta, yksinkertaisempi SV-versio yleensä riittää. Kun portti A näkee huomattavan paineen tai liitetään toiseen paineistettuun komponenttiin, SL-konfiguraatio estää ei-toivotut ohjaushäiriöt.
Dekompressio-ominaisuus
Tavalliset pilottiohjatut takaiskuventtiilit voivat aiheuttaa merkittäviä painepiikkejä avautuessaan suurella kuormituksella. Loukkuun jääneen paineen äkillinen vapautuminen aiheuttaa hydraulisen iskun, joka rasittaa osia ja aiheuttaa melua. Tämän ongelman ratkaisemiseksi valmistajat kehittivät A-tyypin dekompressioversion.
Dekompressiomekanismissa on pieni palloventtiili, joka avautuu hieman ennen päälevyä. Tämä mahdollistaa hallitun paineen alenemisen säätötilavuudessa, tyypillisesti rajoittaen paineen alenemisen alle 50 baariin. Venttiilin koon 10 säätötilavuus on noin 2,5 kuutiosenttimetriä, jonka tulee purkaa ennen kuin se avautuu kokonaan.
Dekompressioprosessi lisää lyhyen viiveen venttiilin vasteeseen, mutta vähentää merkittävästi järjestelmän rasitusta. Tästä ominaisuudesta hyötyvät erityisesti sovellukset, joissa on suuria sylintereitä tai suuria hitauskuormia. Vastausajan ja sujuvan toiminnan välinen kompromissi vaatii huolellista harkintaa järjestelmän suunnittelussa.
Kokoalueet ja virtauskapasiteetti
Pilottikäyttöinen takaiskuventtiili SV-sarja kattaa koot 06 - 32 ISO 5781 -standardien mukaisesti. Jokainen kokomerkintä vastaa suunnilleen aukon nimellishalkaisijaa millimetreinä jaettuna noin 1,6:lla. Tämä standardointi auttaa insinöörejä arvioimaan nopeasti venttiilikapasiteetin ja asennusvaatimukset.
Koon 06 ja 10 venttiilit käsittelevät jopa 150 litraa minuutissa ja painavat 0,8-1,8 kilogrammaa. Nämä kompaktit yksiköt sopivat ahtaisiin tiloihin ja tarjoavat luotettavan kuormanpidon pienille ja keskikokoisille sylintereille. Vaatimaton 1,2-2,5 kuutiosenttimetrin ohjaustilavuus mahdollistaa nopeat vasteajat.
Keskikokoiset 16 ja 20 sopivat 150 - 300 litraa minuutissa. Fyysiset mitat kasvavat vastaavasti, koon 20 venttiilit painavat noin 7,8 kilogrammaa. Suuremmat ohjaustilavuudet 5-10,8 kuutiosenttiä vaativat enemmän ohjausöljyä, mutta käsittelevät suhteellisesti suurempia virtausvoimia.
Koon 25 ja 32 venttiilit sopivat vaativiin sovelluksiin, joiden virtauskapasiteetti on 550 litraa minuutissa. Nämä suuret venttiilit painavat 8-12 kilogrammaa ja vaativat tukevan asennuksen. Säätötilavuudet 12-19,27 kuutiosenttimetriä varmistavat riittävän ohjausvoiman jopa maksimikuormituspainetta vastaan.
Asennusta koskevia huomioita

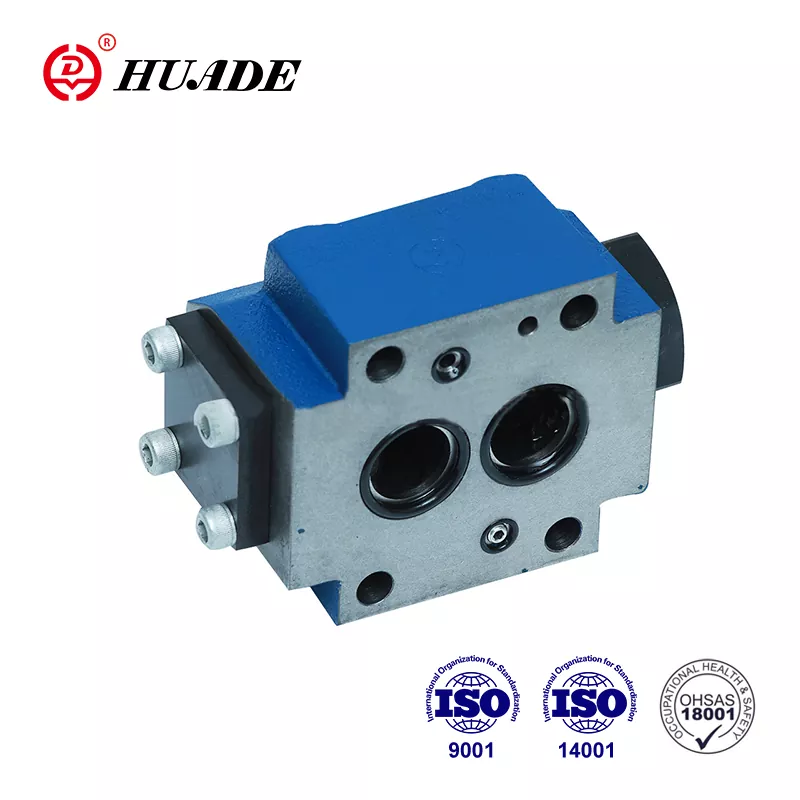

Oikea asennus takaa pitkän käyttöiän ja luotettavan toiminnan. Pilottiohjattu takaiskuventtiili SV kiinnitetään tyypillisesti alalevyyn ISO 5781 -liitäntästandardien mukaisesti. Asennuspinnan karheus on enintään 1 mikrometri, jotta vältetään vuotoreitit tiivisteen ympärillä.
Kiinnityspultit on kiristettävä oikein, jotta saavutetaan kunnollinen tiivistys venttiilin runkoa vääristämättä. Standardivaatimukset vaativat 75 newtonmetriä kitkakertoimella 0,14. Koon 10 venttiileissä käytetään neljää M10-pulttia, joiden pituus on 50 millimetriä, kun taas koon 32 tarvitaan kuusi M10-pulttia, joiden pituus on 85 millimetriä. Epätasainen vääntömomentin jakautuminen voi vääntää asennuspintaa ja vaarantaa tiivisteen eheyden.
Suuntauksella ei yleensä ole väliä ohjaavilla takaiskuventtiileillä, koska ne perustuvat painevoimiin painovoiman sijaan. Asennusasennon tulisi kuitenkin mahdollistaa helppo pääsy säätöominaisuuksiin, jos sellaisia on. Harkitse ohjaus- ja tyhjennysporttien sijaintia putkiliitäntöjä suunnitellessasi ulkoisen linjan reitityksen minimoimiseksi.
Hydraulinesteen vaatimukset
Pilottiohjattu takaiskuventtiili SV toimii luotettavasti HL- tai HLP-vaatimukset täyttävien mineraalipohjaisten hydrauliöljyjen kanssa. Käyttöviskositeetti vaihtelee välillä 2,8 - 500 neliömillimetriä sekunnissa, vaikka optimaalinen suorituskyky on välillä 16 - 46 senttiokkia 40 celsiusasteessa. Pienempi viskositeetti vähentää painehäviötä, mutta voi lisätä vuotoa, kun taas korkeampi viskositeetti tekee päinvastoin.
Lämpötilarajat riippuvat tiivistemateriaaleista. Tavalliset nitriilikumitiivisteet kestävät miinus 30 - plus 80 celsiusastetta, mikä sopii useimpiin teollisuusympäristöihin. Sovellukset, joissa käytetään korkeita lämpötiloja tai synteettisiä nesteitä, hyötyvät fluorihiilitiivisteistä, jotka kestävät miinus 20 - plus 80 astetta samalla kun ne kestävät aggressiivisia aineita. Biohajoavat nesteet, kuten HETG, vaativat usein myös fluorihiilitiivisteitä.
Nesteen puhtaus vaikuttaa suoraan venttiilin käyttöikään ja luotettavuuteen. ISO 4406 20/18/15:n suositeltu kontaminaatiotaso tarkoittaa enintään 5 000 hiukkasta millilitrassa yli 4 mikrometriä, 1 300 yli 6 mikrometriä ja 320 hiukkasta yli 14 mikrometriä. Asianmukainen suodatus Bosch Rexroth -standardin RE 50070 mukaisesti säilyttää nämä rajat ja estää ennenaikaisen kulumisen.
Yleiset sovellusskenaariot
Rakennuslaitteet ovat yksi pilottikäyttöisten takaiskuventtiilien suurimmista markkinoista. Kaivinkoneen puomin sylinterit vaativat luotettavan kuormanpidon, jotta varsi ei putoa, kun käyttäjä vapauttaa säätimet. Jokaiseen sylinteriporttiin asennettu pilottiohjattu takaiskuventtiili SV tarjoaa tämän turvatoiminnon. Kun käyttäjä käyttää ohjausvipua, suuntaventtiilin ohjauspaine avaa takaiskuventtiilit, mikä mahdollistaa ohjatun laskemisen.
Ruiskuvalukoneet käyttävät näitä venttiileitä muotin kiinnityssylintereiden kiinnittämiseen. Mukana olevat valtavat voimat, jotka usein ylittävät 100 kilonewtonia, vaativat nollavuoto-kuorman pitoa. Kaksi pilottiohjattua takaiskuventtiiliä redundantissa kokoonpanossa täyttävät EN ISO 13849 -standardin turvallisuusluokan 3. Jos yksi venttiili epäonnistuu, toinen ylläpitää kuormitusta, kunnes huolto voi korjata ongelman.
Nostolaitesovellukset yhdistävät pilottikäyttöiset takaiskuventtiilit virtauksensäätöventtiileihin tasaisen kuorman laskeutumisen takaamiseksi. Takaiskuventtiili estää hallitsemattoman pudotuksen, kun taas erillinen kuristusventtiili mittaa vapautumisnopeutta. Tämä järjestely täyttää ANSI B30.5 -vaatimukset nosturien ja nostinten turvajärjestelmille. Ohjaussignaali tulee käyttäjän ohjausventtiilistä, mikä varmistaa, että tietoinen toiminta edeltää laskuliikettä.
Suorituskykyominaisuudet
Painehäviö pilottitoimisen takaiskuventtiilin SV läpi vapaan virtauksen suunnassa vaihtelee koon ja virtausnopeuden mukaan. Koko 32 venttiili, joka kulkee 400 litraa minuutissa, osoittaa tyypillisesti noin 20 baarin painehäviön. Tämä suhteellisen alhainen vastus tekee venttiilistä tehokkaan normaalin käytön aikana, kun kuormitukset pyörivät usein ylös ja alas.
Ohjauspainesuhde määrää ohjausominaisuudet. Venttiileissä, joissa ei ole dekompressiota, ohjauspaineen on oltava yhtä suuri kuin kuormituspaine plus 2–5 baaria avautumisen takaamiseksi. Dekompressioversioissa on enemmän vaihtelua, ja sirontakaista on plus tai miinus 10 baaria virtausnopeudesta ja venttiilin kunnosta riippuen. Tämä vaihtelu heijastaa vaiheittaista avausprosessia, kun palloventtiili tyhjentää paineen ennen kuin päälautanen liikkuu.
Vasteajalla on merkitystä sovelluksissa, jotka vaativat nopean kuorman vapautuksen. Aikaviive ohjauspaineen käytön ja täyden virtauksen saavuttamisen välillä riippuu ohjaustilavuudesta ja pilottivirtauskapasiteetista. Pienemmät venttiilit reagoivat alle 50 millisekunnissa, kun taas suuremmat yksiköt saattavat vaatia 100-200 millisekunnissa. Dekompression lisääminen pidentää näitä aikoja hieman, mutta on edelleen hyväksyttävää useimpiin teollisiin käyttötarkoituksiin.
Halkeilupainevaihtoehdot
Ohjaustoimisen takaiskuventtiilin SV jousen esijännitys määrittää sen halkeilupaineen vapaan virtauksen suunnassa. Valmistajat tarjoavat yleensä neljä vakiovaihtoehtoa: 1,5, 3, 6 ja 10 baaria pienemmille venttiileille tai 2,5, 5, 7,5 ja 10 baaria suuremmille venttiileille. Tämä säädettävä ominaisuus mahdollistaa venttiilin sovittamisen tiettyihin piirivaatimuksiin.
Pienemmät halkeilupaineet minimoivat energiahäviön normaalin käytön aikana, mutta voivat sallia lievän takaisinvuodon suurella kuormituksella. Sovellukset, jotka asettavat tehokkuuden etusijalle absoluuttisen tiivistyskyvyn edelle, määrittävät usein 1,5 tai 2,5 baarin asetukset. Pienennetty jousivoima tarkoittaa myös sitä, että tarvitaan vähemmän ohjauspainetta venttiilin avaamiseen taaksepäin.
Suuremmat halkeilupaineet parantavat tiiviyttä ääriolosuhteissa ja estävät tahattoman avautumisen paineenvaihteluista. Raskaat rakennuslaitteet ja turvallisuuskriittiset sovellukset käyttävät usein 6 tai 10 baarin asetuksia. Vahvempi jousivoima tarjoaa lisävarmuutta tiivisteen rikkoutumista vastaan, mutta lisää sekä eteenpäin suuntautuvaa painehäviötä että vaadittua ohjauspainetta.
Vertailu vaihtoehtoisiin venttiilityyppeihin
Yksinkertaiset takaiskuventtiilit maksavat huomattavasti vähemmän kuin pilottikäyttöiset versiot, mutta niiltä puuttuu käänteinen avautumiskyky. Niiden vuotonopeus 5-10 millilitraa minuutissa kuormitettuna osoittautuu mahdottomaksi sovelluksissa, jotka vaativat pitkäaikaista asennon pitoa. Pilottiohjattu takaiskuventtiili SV parantaa vuotojen suorituskykyä kertoimella viisikymmentä ja lisää samalla kontrolloidun vapautuksen toimintoja.
Vastapainoventtiilit tarjoavat samanlaisen kuormanpidon integroidulla paineenalennus- ja virtaussäädöllä. Nämä venttiilit toimivat hyvin ylikäytävissä kuormissa, kuten pystysylintereissä, joissa painovoima auttaa liikettä. Ne kuitenkin yleensä maksavat enemmän kuin pilottiohjatut takaiskuventtiilit ja aiheuttavat lisäpaineen laskua molempiin suuntiin. Pilottiohjattu takaiskuventtiili SV on erinomainen, kun vapaa virtaus yhteen suuntaan on tärkeää.
Kaksoispilottiohjatut takaiskuventtiilit tarjoavat redundantin kuormanpidon turvallisuuden kannalta kriittisissä sovelluksissa. Jokainen venttiili voi itsenäisesti tukea täyden kuorman täyttäen korkeammat turvallisuusluokat. Kasvaneet kustannukset ja monimutkaisuus ovat järkeviä vain silloin, kun säännökset tai riskinarviointi edellyttävät redundanssia. Yhdellä pilotilla toimivat takaiskuventtiilit riittävät useimpiin teollisiin sovelluksiin, kun ne on mitoitettu ja huollettu oikein.
Mitoitus- ja valintaprosessi
Oikean pilottikäyttöisen takaiskuventtiilin SV-koon määrittäminen alkaa virtausvaatimuksista. Laske suurin virtausnopeus venttiilin läpi molempiin suuntiin, mukaan lukien mahdolliset samanaikaiset toiminnot. Valitse venttiilikoko, joka käsittelee tämän virtauksen hyväksyttävällä painehäviöllä, tyypillisesti alle 20 baarin vapaan virtauksen suunnassa.
Varmista, että käyttöpaine pysyy venttiilin 315 baarin maksimiarvossa. Sisällytä turvallisuustekijät ja ota huomioon painepiikit, jotka johtuvat venttiilin nopeasta sulkemisesta tai pumpun umpikujasta. Ohjauspainelähteen on toimitettava luotettavasti vähintään 5 baaria enimmäiskuormituspaineen yläpuolella tasaisen avautumiskyvyn varmistamiseksi.
Valitse SV- ja SL-konfiguraatioiden välillä portin A olosuhteiden mukaan. Jos tämä portti yhdistetään säiliöön tai pysyy paineettomana, yksinkertaisempi SV-rakenne toimii hyvin. Kun portissa A on merkittävää painetta tai se syöttää muita komponentteja, määritä SL-versio ulkoisella tyhjennyksellä. Vedä Y-portti säiliöön sopivan kokoisten putkien läpi.
Päätä, onko dekompressio tarpeen arvioimalla mahdollinen paineisku. Järjestelmät, joissa on suuria tilavuuksia tai herkkiä komponentteja, hyötyvät A-tyypin versiosta. Pieni vasteviive aiheuttaa harvoin ongelmia tyypillisissä teollisissa sykleissä. Vakioversiot ilman purkua maksavat vähemmän ja vastaavat nopeammin sovelluksissa, joissa iskukuormitus ei ole huolenaihe.
Tilauskoodien lukeminen
Valmistajat käyttävät systemaattisia merkintäkoodeja pilottikäyttöisten takaiskuventtiilien määrittämiseen. Tyypillinen koodi, kuten SV 10 PA1-4X, jakautuu erillisiksi elementeiksi. Ensimmäiset kirjaimet osoittavat venttiilin tyyppiä, SV sisäiselle tyhjennykselle tai SL ulkoiselle tyhjennylle. Seuraava numero näyttää kokomerkinnän, tässä tapauksessa 10.
Seuraava asento paljastaa asennustavan, jossa P osoittaa alalevyä ja G tarkoittaa kierreportteja. Kirjain A tulee näkyviin, kun dekompressio otetaan mukaan, muuten tämä paikka on tyhjä. Numero edustaa halkeilupaineen valintaa 1 - 4, mikä vastaa lisääntyviä jousen esijännitysvaihtoehtoja.
Suffiksi 4X identifioi nykyisen sarjan sukupolven, mikä osoittaa suunnittelun parannuksia ja päivitettyjä teknisiä tietoja. Viimeinen vinoviiva edeltää usein lisävaihtoehtoja, kuten tiivistemateriaalia, ja V tarkoittaa fluorihiilivetyä tavallisen nitriilin sijaan. Näiden koodien ymmärtäminen auttaa viestimään vaatimuksista tarkasti tavarantoimittajien kanssa ja varmistamaan oikean konfiguraation saamisen.
Huoltovaatimukset
Säännöllinen tarkastus pitää pilottikäyttöiset takaiskuventtiilit toiminnassa luotettavasti. Tarkista hydraulinesteen likaisuustasot 5000 käyttötunnin välein ja vaihda suodatinelementit, jos puhtaus ylittää ISO 4406 20/18/15. Huonolaatuinen neste nopeuttaa tiivisteiden kulumista ja sallii hankaavien hiukkasten vahingoittaa istuinpintoja.
Ulkoinen vuoto venttiilin rungon ympärillä tarkoittaa yleensä tiivisteen hajoamista, joka vaatii vaihtoa. Sisäinen vuoto näkyy asteittaisena kuorman poikkeamana, kun venttiilin pitäisi pysyä asennossa. Irrota ja pura venttiili tarkastaaksesi venttiilin istukkapinnan kulumisen tai likaantumisen varalta. Kevyt kiillotus voi palauttaa tiivistyksen pienissä vaurioissa, mutta syvä uurtaminen vaatii lautasen vaihtamisen.
Ohjausongelmat ilmenevät hitaasta avautumisesta tai epäonnistumisesta kuormien vapauttamisessa. Varmista, että riittävä ohjauspaine saavuttaa portin X painemittarilla käytön aikana. Matala paine voi johtua alimitoista ohjauslinjoista, liiallisesta pituudesta tai rajoituksista. Tarkasta ohjauslevy ja ohjausmäntä kontaminaatioiden tai vaurioiden varalta, jotka voivat aiheuttaa tarttumista.
Yleisten ongelmien vianmääritys
Kun pilottiohjattu takaiskuventtiili SV vuotaa estosuuntaan, useat syyt ansaitsevat tutkimuksen. Istuimen ja istuimen väliin jääneet kontaminaatiohiukkaset estävät täydellisen sulkeutumisen. Järjestelmän huuhtelu puhtaalla öljyllä poistaa joskus roskat, mutta purkaminen ja perusteellinen puhdistus voivat olla tarpeen. Varmista, että nesteen suodatus täyttää vaatimukset toistumisen estämiseksi.
Istuimen istuimen kuluminen toistuvista iskuista tai kavitaatiovaurioista aiheuttaa vuotoreittejä, joita puhdistus ei pysty korjaamaan. Tarkista istuinpinnat huollon aikana eroosion tai mekaanisten vaurioiden varalta. Useimpiin venttiileihin on saatavilla istukan vaihtokomponentteja, vaikka laajat vauriot saattavat vaatia täydellisen venttiilin vaihtamisen. Dekompressiotyyppisten venttiilien asentaminen vähentää ennenaikaista kulumista aiheuttavia iskuvoimia.
Venttiilit, jotka eivät aukea riittävästä ohjauspaineesta huolimatta, kärsivät usein ohjausmäntään sitovasta kontaminaatiosta. Nesteen hajoamisen tai niellyn lian aiheuttama lietteen muodostuminen voi rajoittaa männän liikettä. Täydellinen purkaminen liuotinpuhdistuksella palauttaa yleensä toiminnan. Harkitse nestesuodatuksen parantamista ja vaihtovälien lyhentämistä kontaminaatioiden kertymisen estämiseksi.
Turvallisuusnäkökohdat
Pilottiohjattu takaiskuventtiili SV palvelee kriittisiä turvatoimintoja monissa sovelluksissa. Vika voi johtaa hallitsemattomaan kuorman laskeutumiseen, laitevaurioon tai käyttäjän loukkaantumiseen. Turvallisuuden kannalta kriittisissä piireissä tulisi olla redundantteja venttiileitä tai varajärjestelmiä soveltuvien standardien, kuten EN ISO 13849, mukaisesti koneturvallisuuden vuoksi.
Säännöllinen toimintatestaus varmistaa oikean toiminnan todellisissa kuormitusolosuhteissa. Tämä tarkoittaa kuorman pyöräilyä samalla kun seurataan ajautumista tai odottamatonta liikettä. Dokumentoi testitulokset ja tutki mahdolliset poikkeamat ennen laitteen palauttamista huoltoon. Vaihda venttiilit, joiden suorituskyky on heikentynyt, ennen kuin täydellinen vika ilmenee.
Ohjauspaineen menetys on merkittävä vaara, koska se voi mahdollistaa kuorman tahattoman vapautumisen. Suunnittele piirit sen varmistamiseksi, että ohjauspaine pysyy käytettävissä kaikkien normaalien toimintojen aikana. Harkitse erillisten, pääjärjestelmästä riippumattomien pilottipainelähteiden käyttöä luotettavuuden lisäämiseksi. Asenna painekytkimet varoittaaksesi käyttäjiä, kun ohjauspaine laskee alle turvallisen minimin.
Taloudelliset näkökohdat
Pilottikäyttöinen takaiskuventtiili SV maksaa noin kaksi tai kolme kertaa enemmän kuin yksinkertaiset takaiskuventtiilit, mutta tarjoaa huomattavasti paremman suorituskyvyn. Tämä lisähinta tarjoaa tarkan ohjauksen, minimaalisen vuodon ja pidemmän käyttöiän. Luotettavaa kuormanpitoa vaativissa sovelluksissa kohonneet kustannukset edustavat järkevää investointia vaihtoehtoihin verrattuna.
Suuremmat venttiilikoot osoittavat suurempia hintaeroja. Koon 32 venttiili, jossa on dekompressio ja ulkoinen tyhjennys, voi ylittää kymmenen kertaa samankokoisen perustakaiskuventtiilin kustannukset. Pilottikäyttöinen rakenne saattaa kuitenkin poistaa lisäkomponenttien, kuten vastapainoventtiilien tai erillisten lukitusmekanismien, tarpeen. Arvioi järjestelmän kokonaiskustannukset yksittäisten komponenttien hintojen sijaan.
Energiatehokkuus vaikuttaa käyttökustannuksiin venttiilin elinkaaren aikana. Pieni painehäviö vapaan virtauksen suunnassa vähentää virrankulutusta moniin vaihtoehtoihin verrattuna. Järjestelmän paineen 5 baarin lasku 100 litralla minuutissa säästää noin 100 wattia jatkuvasti. Nämä säästöt kertyvät merkittävästi usein pyöräileviin sovelluksiin.
Ympäristöön sopeutumiskyky
Nykyaikaiset pilottikäyttöiset takaiskuventtiilit sopivat biohajoaviin hydraulinesteisiin, jotka ovat saaneet suosiota ympäristönsuojelussa. HETG-vaatimukset täyttävät nesteet (kasviöljypohjaiset) vaativat fluorihiilitiivisteitä tavallisen nitriilin sijaan. Tämä yhteensopivuus mahdollistaa ympäristötietoisen toiminnan suorituskyvystä tai luotettavuudesta tinkimättä.
Äärimmäiset lämpötilat vaikuttavat venttiilin toimintaan nesteen viskositeetin muutosten ja tiivistemateriaalin ominaisuuksien kautta. Kylmät ympäristöt lisäävät viskositeettia, lisäävät paineen laskua ja mahdollisesti hidastaen vastetta. Fluorihiilitiivisteet kestävät alhaisempia lämpötiloja paremmin kuin nitriili kylmällä säällä. Korkeat lämpötilat vähentävät viskositeettia ja nopeuttavat tiivisteen hajoamista, mikä vaatii lyhyempiä huoltovälejä.
Syövyttävät ympäristöt voivat vaatia erityisiä pintakäsittelyjä tavallisen sinkityksen lisäksi. Merisovellukset vaativat usein lisäkorroosiosuojaa kovan anodisoinnin tai erikoispinnoitteiden avulla. Keskustele ympäristöolosuhteista valmistajien kanssa valitessasi venttiilejä kovaan käyttöön varmistaaksesi riittävän suojan ja odotetun käyttöiän.
Tulevaisuuden kehitys
Anturin integrointi edustaa nousevaa suuntausta pilottikäyttöisissä takaiskuventtiileissä. Sisäänrakennetut paineanturit voivat seurata kuormituspainetta, ohjauspainetta ja vuotoa reaaliajassa. Nämä tiedot mahdollistavat ennakoivan huollon tunnistamalla heikkenemisen ennen täydellistä vikaa. Langaton yhteys mahdollistaisi kriittisten venttiilien etävalvonnan suurissa asennuksissa.
Älykkäät venttiilit, joissa on sulautettu mikroprosessori, saattavat säätää ominaisuuksia automaattisesti käyttöolosuhteiden mukaan. Kuorman painoon mukautettu muuttuva murtumispaine voisi optimoida tehokkuuden turvallisuuden säilyttäen. Itsediagnostiikkavalmiudet varoittavat huoltohenkilöstöä kehittyvistä ongelmista ja ohjaavat vianetsintämenettelyjä.
Materiaalitieteen edistysaskeleet lupaavat parantuneen tiivistyskyvyn ja pidennetyn käyttöiän. Uudet polymeeriyhdisteet tarjoavat paremman kulutuskestävyyden ja laajemman kemiallisen yhteensopivuuden. Erikoispinnoitteet vähentävät kitkaa ja estävät hiukkasten tarttumista. Nämä kehitystyöt lisäävät luotettavuutta ja voivat samalla pienentää venttiilin kokoa tietyllä virtauskapasiteetilla.
Johtopäätös
Pilottiohjattu takaiskuventtiili SV tarjoaa olennaisen ohjauksen hydraulijärjestelmille, jotka vaativat luotettavan kuormanpidon ja kontrolloidun vapautuksen. Sen ainutlaatuinen muotoilu yhdistää takaiskuventtiilien lukituskyvyn suuntaventtiilien ohjattavuuden kanssa. Toimintaperiaatteiden ymmärtäminen, oikea mitoitus ja huoltovaatimukset takaavat onnistuneen sovelluksen.
Sopivan kokoonpanon valitseminen vaatii huolellista järjestelmävaatimusten analysointia, mukaan lukien virtausnopeus, painetasot ja piirin suunnittelu. Vakio-SV- ja ulkoisen valutuksen SL-versioiden valinta riippuu portin A olosuhteista. Dekompressioominaisuudet hyödyttävät paineiskuille herkkiä sovelluksia. Materiaalivaihtoehdot sopivat erilaisiin nesteisiin ja ympäristöolosuhteisiin.
Säännöllinen huolto ja tarkastus säilyttävät venttiilin suorituskyvyn koko käyttöiän ajan. Nesteen laadun valvonta, vuotojen tarkistaminen ja pilotin toiminnan havaitseminen varhaisessa vaiheessa. Turvallisuuskriittiset sovellukset vaativat erityistä huomiota testaukseen ja dokumentointiin. Oikealla käytöllä ja hoidolla pilottikäyttöiset takaiskuventtiilit tarjoavat vuosien luotettavan palvelun, joka suojaa laitteita ja henkilöstöä.
