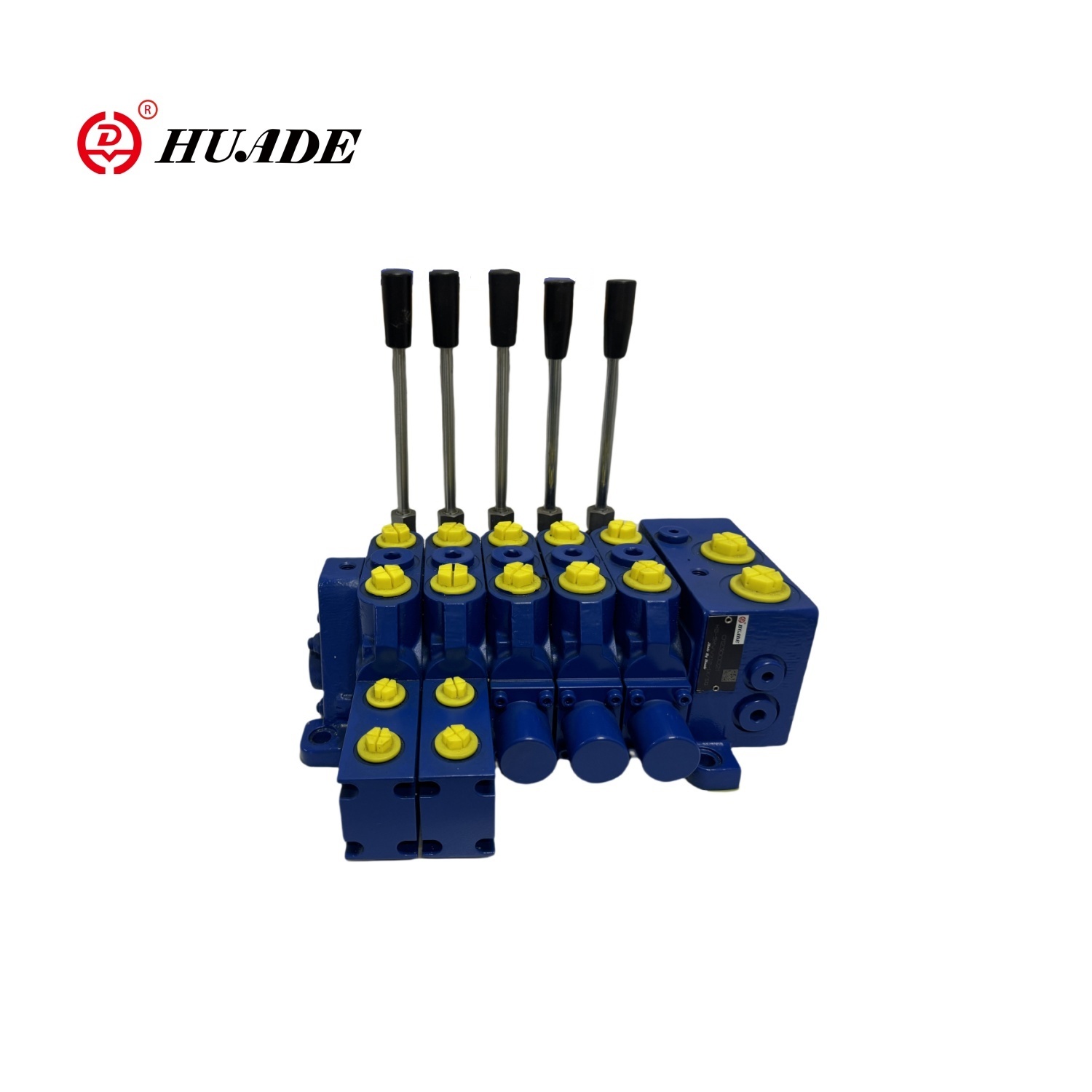

MWVX12-1X Multi-Way -venttiili koskee pääasiassa kenttiä, kuten rakennuskoneita, paalun ajokonetta ja muita. Siinä on painekompensaatiotoiminto (venttiilin jälkeinen kompensointi). Virtausjakauma käyttää kuormasta riippumattoman jakautumistilan, joka tunnetaan nimellä Ludv (kuormitustunnistus ja purkaminen suuntaventtiileillä ja muuttuvan siirtymäpumppu) -järjestelmällä. Sekä virtauksen aliarviointi- että kylläisyysolosuhteissa kaikki suoritustoimet voivat toimia normaalisti. Tuote omaksuu modulaarisen suunnittelun, joka mahdollistaa joustavan yhdistelmän käyttäjän tarpeiden mukaan.
| Yleensä | ||||||
| Paino | Yksiosainen monisuuntainen venttiili (kg) | 5.5 | ||||
| Päätylevy | 1.5 | |||||
| Öljyntuonti | 7 | |||||
| Asennuspaikka | Mikä tahansa sijainti | |||||
| Öljyporttityyppi | Kierreyhteys | |||||
| Hydrauliset parametrit | ||||||
| Nimellisvirta | Öljyn sisääntulo P (l/min) | 120 | ||||
| Työöljyportti A, B (l/min) | 70 | |||||
| Paine | LS (baari) | 250 | ||||
| Öljyportin suurin työpaine | P (baari) | 250 | ||||
| A, B (baari) | 300 | |||||
| T (baari) | 20 | |||||
| A, B (baari) | 35 | |||||
| OIKAISEKSI PILOTIE PIIRTIE | Käytä ohjauskäyrää 6-25 barista ja varmista, että öljyn tulopaine (vähintään 3 bar) | |||||
| Etäisyys | ||||||
| Hydrauliöljy | DIN51524 Mineraaliöljy tai VDMA24569 Hees | |||||
| Hydrauliöljyn lämpötila -alue (℃) | -20 -80 | |||||
| Viskositeettialue V MM2/S | 10 - 380 | |||||
| Hydrauliöljyn sallittu saastumisaste | 20/18/16 taso | |||||
| IS04406 (c): n mukaan puhtausaste IS04406: n mukaan | On suositeltavaa käyttää suodatinta, jonka vähimmäis suodatustarkkuus on β10 ≥75 | |||||
| Sovellusopas | Piiriöljyportti | |||||
| P, T (A) | P, T (s) | M, LS | A, B, P3 | a, b | ||
| Putken kiinnityskirjoitusmomentti (NM) | 50 | 70 | 20 | 50 | 20 | |
| Järjestelmän paineen asetus | Asetus LS -paineenalennusventtiilillä | |||||
| Huomaa: Älä suihkuta venttiililohkoa suoraan paineistetulla nesteellä | ||||||
Ominaisuudet:
| Paine | 300 -bar |
| Virtaus | 120L/min |
| Nimellispaine | 250bar (pumpun puoli) |
| 300bar (toimilaitteen puoli) |
1. kuormapaineesta riippumaton virtausjakauma (LUDV)
Muuttuville pumpuille/kiinteän siirtopumppuille
Sisäänrakennettu kuormitusventtiili
Purkutoiminto
2. Hyvän vasteen ominaisuudet
3.Formoi huipun arvo
4.flushing ja jäähdytys
5. Pieni kavitaation riski
6.CHIP -rakenne: Öljyn sisääntulo; Voidaan laajentaa ChIP -yhteyden kautta (enintään 8 liitäntää toisella puolella, jopa 16 liitäntää väliyhteydellä)
7.Control -muoto: hydraulinen ohjaus; manuaalinen virtaushallinta; Hydraulinen ja manuaalinen yhdisteen ohjaus
8. Latauspainekompensaatio; korkea toistettavuus; matala hystereesi
9.Venvisen ytimen iskun rajoitin voidaan käyttää virtauksen säätämiseen
.
11.LS-paineen rajoitustoiminto: Käytetään koko monisuuntaiseen venttiiliin
Sovellus:
MWVX12-1X Multi-Way -venttiili koskee pääasiassa kenttiä, kuten rakennuskoneita, paalun ajokonetta ja muita.
