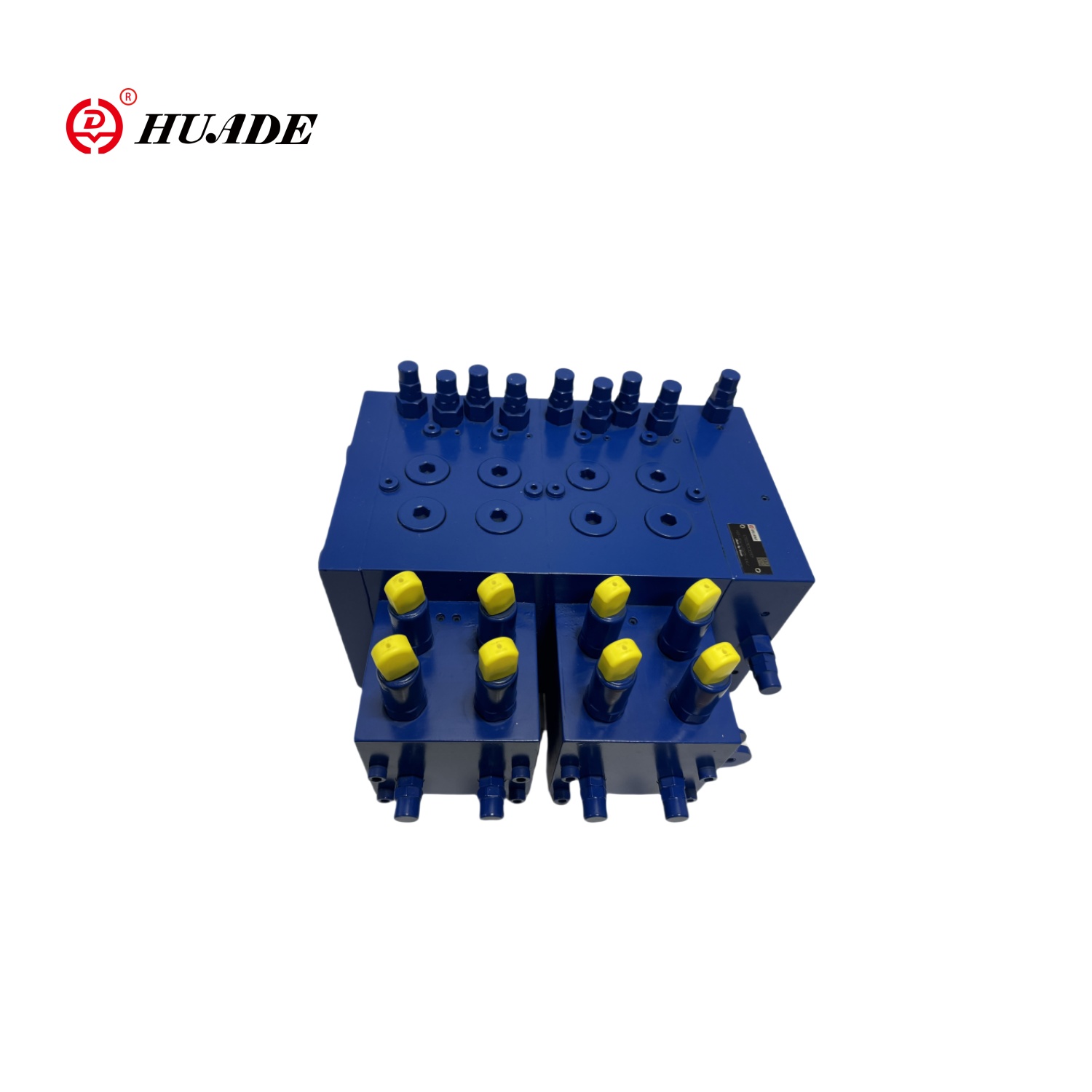

Kuormitusherkkä monisuuntainen venttiili on venttiili, joka syöttää paine-, virtaus- ja voima-signaalit takaisin venttiiliin ohjaustoiminnon toteuttamiseksi. Se voi säätää virtausta automaattisesti kuormanmuutoksen mukaan järjestelmän vakauden ja tehokkuuden ylläpitämiseksi. Kuormitusherkkä monisuuntainen venttiili on yleensä varustettu paineanturilla järjestelmän hydraulisten paineiden muutosten seuraamiseksi reaaliajassa.
| Yleensä | ||
| Asennuspaikka | Ei vaatimusta | |
| Öljysatama | Putkilangan IS0228/1 | |
| Paino | Öljyn sisääntulo (sivu) （kg） | 7 |
| Suuntaventtiili, hydraulinen （kg） | 7.1 | |
| Suuntaventtiili, elektro-hydrauliikka （kg） | 7.5 | |
| LOPPU （kg） | 5.8 | |
| Hydrauliöljy ja ympäristön lämpötila -alue (℃) | -20 -80 | |
| Hydraulinen | ||
| Virtaus | Port P Q L/min | 300 keskiöljyn sisääntulon kanssa |
| L/min | 200 sivuöljyn sisääntulolla | |
| Portti A 、 B Q L/min | 150 painekompensaattorilla ja kuormitustoiminnolla (S -tyyppi) | |
| L/min | 190 painekompensaattorilla ilman kuormitustoimintoa (T -tyyppi) | |
| L/min | 200 painekompensaattori (tyyppi C) | |
| Nimellispaine P -palkki | 350 | |
| Suurin työpaine porttia kohti | P -palkki | 350 |
| A, B P Bar | 420 | |
| LS P Bar | 330 | |
| T p baari | 30 | |
| Ja pbaari | Paineen paluuta säiliöön | |
| Suurin lentäjäpaine porttia kohti | X P -palkki | 35 |
| a,b p bar | 35 | |
| Pilottipaine -alue | Hydraulinen P -palkki | 8,5 - 22,5 |
| Sähköhydraulinen P-palkki | 6,5 - 17,2 | |
| Vaadittu ohjauspaine moni-venttiilistä | S-tyypin ja C-tyypin P-palkki | 18 |
| T-tyypin P-palkki | 25 | |
| LS -helpotusventtiilin toiminto (säätöalue) palkki | 50 - 149? 150 - 330 | |
| Hydrauliöljy | Din51524 mineraaliöljy | |
| Viskositeettialue V MM2/s | 10 - 380 | |
| Hydrauliöljyn sallittu saastumisaste | 20/18/15 taso | |
| IS04406 (c): n mukaan puhtausaste IS04406: n mukaan | On suositeltavaa käyttää suodatinta, jonka vähimmäis suodatustarkkuus on β10 ≥75 | |
| Elektroniset laitteet | ||
| Sähköpiltin ohjausventtiili | TM1005110 Kytkentäventtiili | |
| TM82002 Suhteellinen venttiili | ||

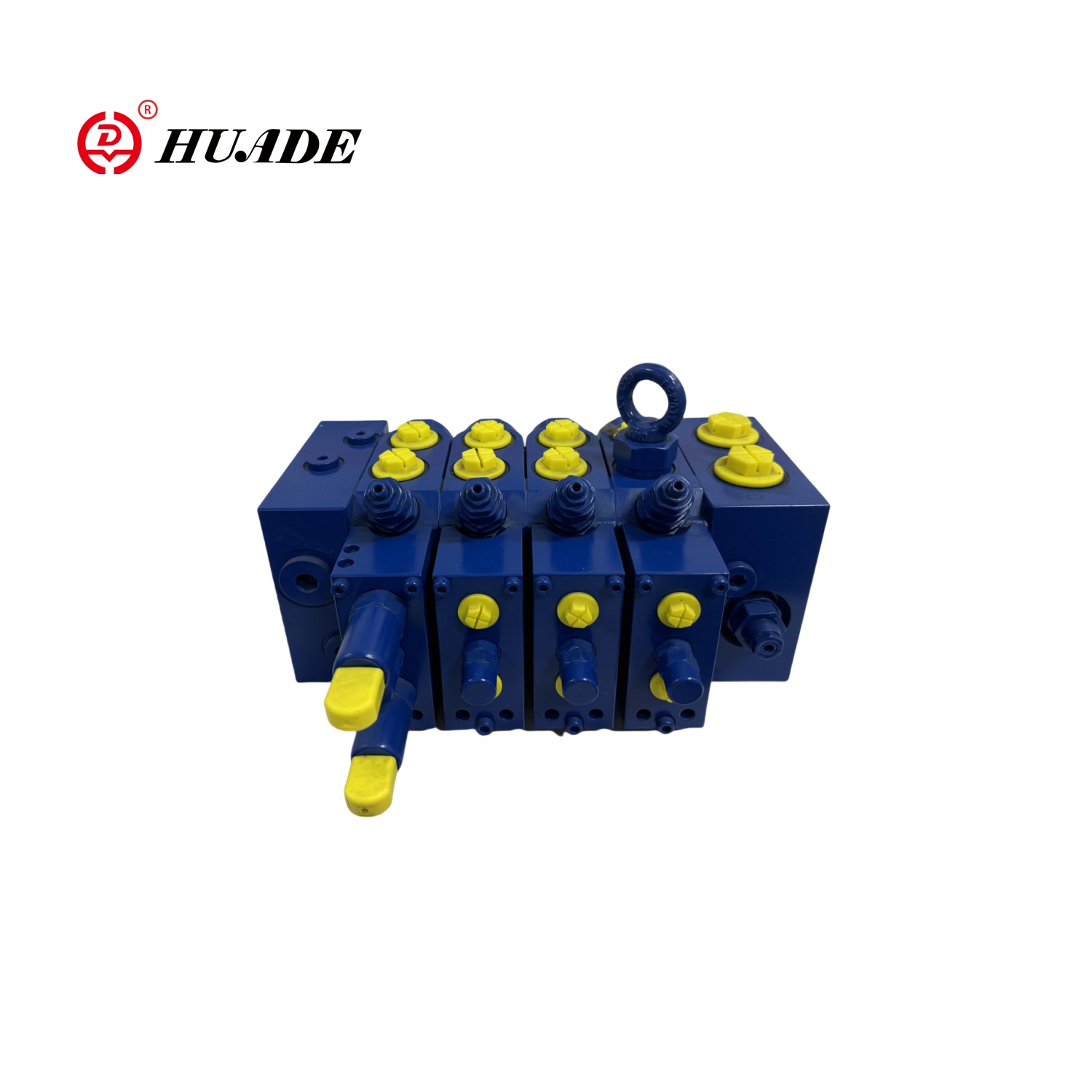

Ominaisuudet:
▶ Virtauksen ohjauksen suhteellinen suuntaventtiili kuormituspaineesta riippumatta
▶ sirutyyppinen rakenne
▶ Kuormituspainekompensaatiotoiminnolla
▶ Korkea toistettavuus ja alhainen hystereesi
▶ Voidaan säätää iskun rajoittajan avulla
▶ Ylivuotoventtiili öljyn täyttötoiminnolla
| Paine | 300 -bar |
| Virtaus | 120L/min |
| Nimellispaine | 250bar (pumpun puoli) |
| 300bar (toimilaitteen puoli) | |
| Enimmäisvirta | |
| (Pumpun puoli) | 200L/min (sivuöljyn sisääntulo) |
| 200 litraa/min (keskiöljyn välituote) | |
| (Toimilaitteen puoli) | 200L/min (kuormitustoiminnolla) |
| 190L/min (painekompensaattorilla) | |
| 150L/min (painekompensaattorilla ja kuormitusventtiilillä) |
Sovellus:
Kuormitusten tuntuvia monisuuntaisia venttiilejä on käytetty laajasti monilla aloilla niiden erinomaisen suorituskyvyn vuoksi, kuten rakennuskoneet, maatalouskoneet, teollisuusvalmistus, nosto- ja kuljetuskoneet, kaivoskoneet, alukset ja merenkulun.
