Huaden avoin keskusta monisuuntainen venttiili on erityinen hydrauliventtiili. Sen ominaispiirteet ovat, että kun venttiilin ydin on keskiasennossa, hydraulipumpun hydraulinen öljy voi virtaa takaisin öljysäiliöön monisuuntaisen venttiilin läpi. Avoimen keskuksen monisuuntainen venttiili käyttää yleensä kuusisuuntaisen monisuuntaisen venttiilirakenteen. Hydraulipumpun poistoaukon pääöljypiiri on jaettu kahteen piiriin: rinnakkaisöljypiiri (rinnakkainen kanava) ja ohitusöljypiiri (avoin keskikanava). Avoimen keskuksen monisuuntaisen venttiilin nopeussäätely ottaa käyttöön ohituksen kuristus- ja öljynpoistokaasun yhdistelmän. Nopeuden säätelyvaikutus saavutetaan säätelemällä öljysylinterin ja öljysäiliön avausmäärää venttiilin ytimen kuristin läpi.
| Rakenteelliset piirteet | Yleinen rakenne |
| Asennus ja kiinnitys | 2 × M8 pulttia |
| Paineyhteys | Avoin keskusta monisuuntainen venttiili |
| Ympäristön lämpötila | -40 -+60 ℃ |
| Öljyväliaine | Mineraaliöljy |
| Viskositeettialue | Sallittu 12 ~ 800mm2/s |
| Suositeltu alue 20 ~ 100 mm2/s | |
| Öljynlämpötila | -15 -80 ℃ |
| Suodatintaso | Öljy kiinteän saastumistaso NAS1638 Taso 10 |
| Suurin työpaine | P = 250 bar, t = 50bar, a, b = 300 bar |
| Nimellisvirta | 40L/min |
| Venttiilin ydinmatka | ± 6 mm |
| Kelan liikkeellepaneva voima | Alle 200N |
Ominaisuudet:
▶ Hyväksy kiinteän suunnittelun nesteen virtaussuunnan ohjaamiseksi aloitus-, työskentely- ja pysäytystiloissa
▶ Paine 250 bariin
▶ Virtaa arvoon 40L/min

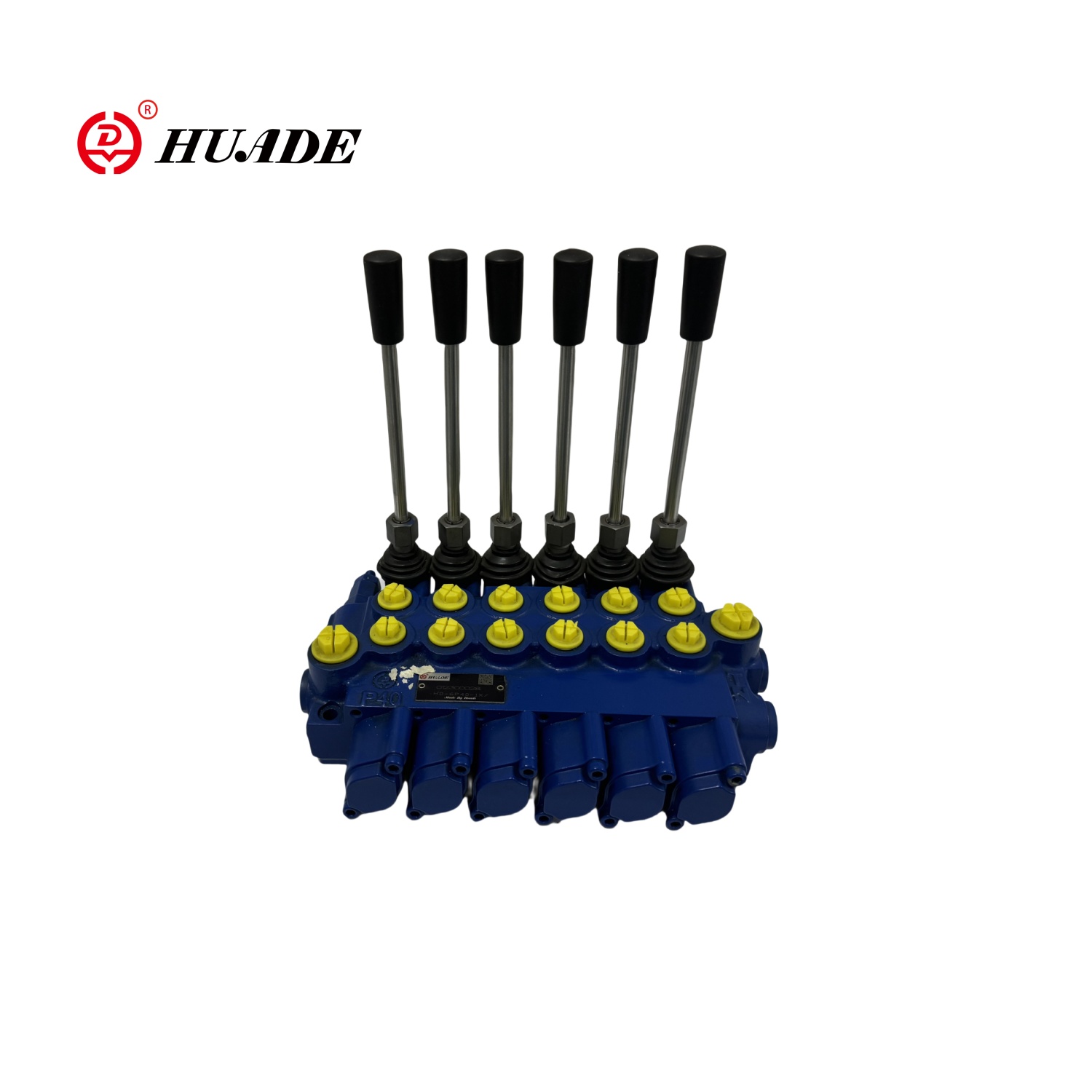

▶ 6-yksikön kiinteä rakenne
▶ Avaa keskustyyppi
Sovellus:
Avoin keskuksen monisuuntaista venttiiliä käytetään pääasiassa hiilen porauslaitteissa, nosturissa ja porauslaitteissa.
