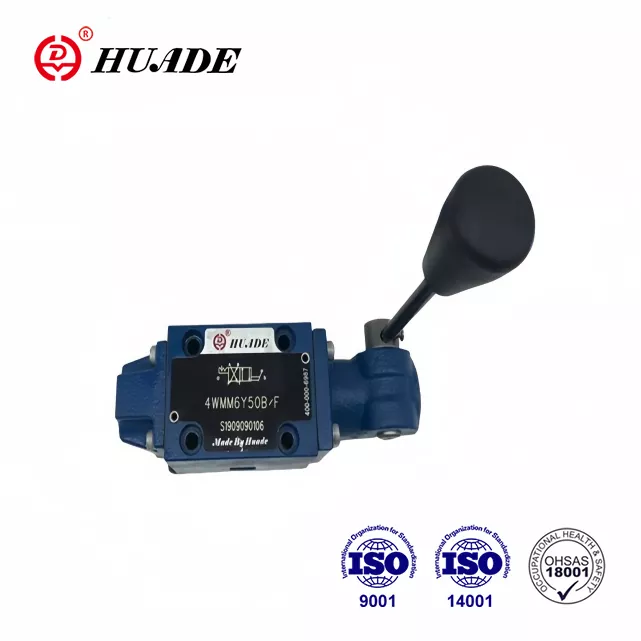

Kun työskentelet hydraulijärjestelmien kanssa, jotka tarvitsevat luotettavaa manuaalista ohjausta, suuntasäätöventtiili WMM 6 erottuu käytännöllisestä valinnasta. Tämä Bosch Rexrothin valmistama venttiili on palvellut teollisuutta maailmanlaajuisesti vuosikymmeniä. Se on suunniteltu ohjaamaan hydraulinesteen virtausta tarkasti, mikä auttaa käyttäjiä hallitsemaan kaikkea teollisuuskoneista liikkuviin laitteisiin.
WMM 6 kuuluu käsikäyttöisten suuntaventtiilien perheeseen, joka noudattaa kansainvälisiä standardeja. Tästä venttiilistä erityisen hyödyllisen tekee sen suoraviivainen toiminta yhdistettynä vahvaan rakenteeseen. Insinöörit ja teknikot arvostavat, kuinka se käsittelee keski- tai korkeapainesovelluksia ilman monimutkaisia sähköjärjestelmiä tai ulkoisia virtalähteitä.
WMM 6 -suunnittelun perusteiden ymmärtäminen
Suuntasäätöventtiili WMM 6 toimii liukuvan kelamekanismin kautta tarkkuuskoneistetun kotelon sisällä. Kun liikutat käsivipua, kela vaihtaa asentoa ja avaa ja sulkee tiettyjä hydraulinesteen reittejä. Tämä suora käyttötapa tarkoittaa, että tulon ja venttiilin vasteen välillä ei ole viivettä.

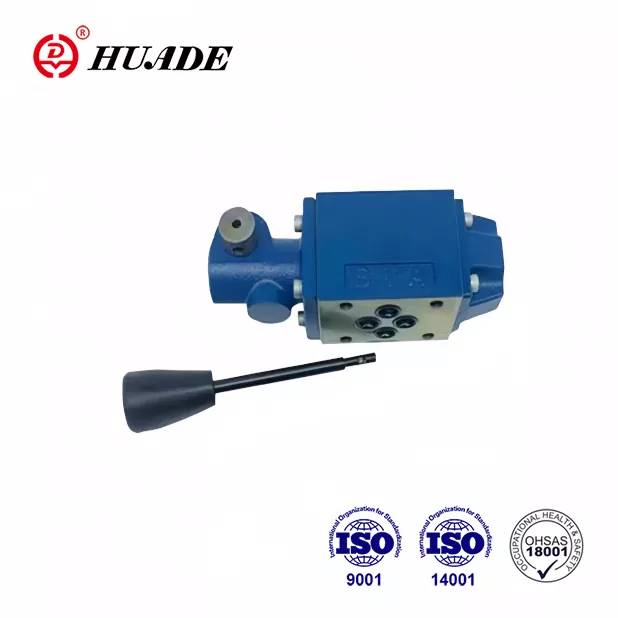

Venttiilin runko kiinnitetään suoraan CETOP 3 -standardin mukaisesti alalevyyn, joka tunnetaan myös nimellä NG6 tai ISO 4401-03 -liitäntä. Tämä standardointi tekee asennuksesta yksinkertaista ja mahdollistaa venttiilin sovituksen olemassa oleviin hydraulijärjestelmiin ilman mukautettuja muutoksia. Kotelo on tyypillisesti valmistettu sinkitystä teräksestä, joka tarjoaa erinomaisen korroosionkestävyyden vaativissakin olosuhteissa.
Venttiilin sisällä on huolellisesti suunniteltuja keloja, joissa on tiivistysalueet, jotka minimoivat sisäiset vuodot. Näitä keloja on eri kokoonpanoissa, joista jokainen on merkitty tietyllä symbolikirjaimella. Jousipalautusmekanismi varmistaa, että venttiili palaa vapaa-asentoon, kun vapautat vivun, mikä on välttämätöntä turvallisen toiminnan kannalta.
Merkittävät tekniset tiedot
Suuntasäätöventtiili WMM 6 käsittelee jopa 315 baarin paineita pääaukoissaan ja maksimivirtauskapasiteetti on 60 litraa minuutissa. Nämä tekniset tiedot tekevät siitä sopivan keskikokoisille hydraulisylintereille ja moottoreille. Säiliön portti kestää jopa 160 baaria, mikä riittää useimpiin vakiosovelluksiin.
Käyttölämpötila-alue ulottuu miinus 30 - plus 80 celsiusastetta käytettäessä tavallisia NBR-tiivisteitä. Sovelluksiin, joissa käytetään korkeampia lämpötiloja tai kemikaaleja kestäviä nesteitä, venttiili on saatavana FKM-tiivisteillä, jotka on koodattu versioksi V. Venttiili ylläpitää suorituskykyä laajalla viskositeettialueella 2,8 - 500 neliömillimetriä sekunnissa, vaikka optimaalinen suorituskyky saavutetaan noin 46 mm²/s käytettäessä tavallisia hydrauliöljyjä, kuten HLP46.
Täydellinen venttiilikokoonpano painaa noin 1,4 kilogrammaa kolmiasentoisessa versiossa ja 1,6 kilogrammaa, kun se on varustettu räikkäpysäytysmekanismilla. Manuaalinen vipu vaatii noin 20-30 newtonin voiman toimiakseen järjestelmän paineesta ja kelan kokoonpanosta riippuen. Tämä voimataso varmistaa positiivisen hallinnan aiheuttamatta käyttäjän väsymistä pitkäaikaisen käytön aikana.
Kelasymbolit ja virtauspolun vaihtoehdot
Kelasymbolien ymmärtäminen on ratkaisevan tärkeää valittaessa suuntasäätöventtiiliä WMM 6 sovellukseesi. Jokainen symboli edustaa tiettyä virtausreittikonfiguraatiota, joka määrittää, kuinka venttiili käyttäytyy eri asennoissa. Symboli on merkitty suoraan venttiilin runkoon tunnistamisen helpottamiseksi.
Symboli E edustaa suljetun keskustan kokoonpanoa, jossa kaikki portit on lukittu neutraalissa asennossa. Tämä malli on ihanteellinen, kun sinun on pidettävä hydraulisylinteri paikallaan ilman ajautumista. Kun siirrät vivun asentoon A, paine virtaa porttiin A, kun taas portti B yhdistyy säiliöön ja päinvastoin asennossa B.
Symbol M:ssä on avoin keskus, jossa portit A ja B yhdistetään säiliöön neutraalissa asennossa paineaukon ollessa tukossa. Tämä konfiguraatio on yleinen suunnanvaihtosovelluksissa, joissa halutaan minimaalisen paineen muodostumisen neutraalin aikana. Virtauskapasiteetti on yleensä suurempi tällä symbolilla verrattuna muihin.
Symbol C tarjoaa toisen suositun kokoonpanon, jossa paine kytkeytyy säiliöön vapaalla, kun taas työportit A ja B ovat tukossa. Tämä rakenne auttaa estämään moottorin ryömintä sovelluksissa, joissa asennon säilyttäminen ei ole yhtä tärkeää kuin pumpun purkamisen varmistaminen. Symbol J tarjoaa tandemkeskuksen, jossa paine liittyy osittain sekä säiliöön että työportteihin, mikä on hyödyllistä erityisissä sovelluksissa, joissa vaaditaan alennettua painetta nollatilassa.
Tosimaailman sovellukset ja teollisuuskäyttö
Suuntasäätöventtiili WMM 6 on laajalti käytössä tuotantolaitoksissa, joissa hydraulitoimintojen manuaalinen ohjaus on välttämätöntä. Ruiskuvalukoneet sisältävät usein nämä venttiilit muotin avaamista ja sulkemista varten. Suora mekaaninen ohjaus antaa käyttäjille kosketuspalautteen, jota elektroniset ohjaimet eivät pysty vastaamaan.
Mobiililaitteet ovat toinen tärkeä sovellusalue. Maatalouskoneet, rakennuskoneet ja materiaalinkäsittelyajoneuvot käyttävät WMM 6:ta toimintoihin, jotka hyötyvät manuaalisesta ohituksesta. Venttiilin vankka rakenne kestää liikkuvissa ympäristöissä yleisiä tärinää ja lämpötilavaihteluita.
Vaarallisissa paikoissa WMM 6 XC -versio tarjoaa räjähdyssuojatun toiminnan ATEX-direktiivien mukaisesti. Tämä tekee venttiilistä sopivan öljy- ja kaasutoimintoihin, kaivosympäristöihin ja kemianteollisuuden tiloihin, joissa saattaa olla syttyvää ilmaa. XC-versio pitää pintalämpötilat alle 100 celsiusasteessa ja täyttää ryhmän II luokan 2G/D laitteiden vaatimukset.
Huoltopajat ja testipenkit käyttävät usein suuntasäätöventtiiliä WMM 6 manuaaliseen ohjaukseen asennuksen ja vianmäärityksen aikana. Venttiilin yksinkertainen käyttö ja luotettava suorituskyky tekevät siitä ihanteellisen sovelluksiin, joissa käyttäjät tarvitsevat tarkan ohjauksen ilman monimutkaisia ohjelmointi- tai asetusmenettelyjä.
WMM 6:n vertaaminen vaihtoehtoisiin ratkaisuihin
Bosch Rexroth -tuotevalikoimassa suuntasäätöventtiili WMM 6 on muiden käsikäyttöisten venttiilien rinnalla, jotka palvelevat samanlaisia tarkoituksia, mutta joilla on erilaiset käyttötavat. WMR 6 -sarjassa käytetään rulla- tai mäntäkäyttöä, joten se sopii nokkakäyttöiseen peräkkäiseen ohjaukseen. WMD 6 -versiossa on pyörivä nuppitoiminto, mikä tarjoaa kompaktimman asennuksen ahtaissa sovelluksissa.
Etäkäyttövaatimuksia varten WMU 6 -sarja tarjoaa hydraulisen ohjausohjauksen suoran manuaalisen ohjauksen sijaan. Tämä mahdollistaa venttiilin käytön kaukaa käyttämällä pieniä ohjausventtiilejä. Tämä kuitenkin lisää järjestelmän monimutkaisuutta ja vaatii pilottipainelähteen, jota perus-WMM 6 ei tarvitse.
Solenoidikäyttöiset venttiilit, kuten 4WE 6 -sarja, tarjoavat automaatioetuja ja integroinnin elektronisiin ohjausjärjestelmiin. Nämä sähkökäyttöiset suuntasäätöventtiilit reagoivat PLC-signaaleihin ja mahdollistavat monimutkaisen sekvensoinnin. Ne vaativat kuitenkin sähköä ja maksavat tyypillisesti noin 20 prosenttia enemmän kuin manuaalinen WMM 6. Manuaalinen venttiili tarjoaa luotettavan varavirran sähkökatkon sattuessa.
Suuntasäätöventtiili WMM 6 tarjoaa kustannustehokkuutta sovelluksissa, joissa manuaalinen käyttö on hyväksyttävää tai edullista. Sen yksinkertaisuus tarkoittaa alhaisempia alkukustannuksia, pienempiä huoltovaatimuksia ja erinomaista pitkän aikavälin luotettavuutta. Sähkökomponenttien puuttuminen eliminoi huolen sähkömagneettisista häiriöistä tai sähkövioista.
Asennusohjeet ja parhaat käytännöt
Suuntasäätöventtiilin WMM 6 oikea asennus alkaa asennuslevypinnan valmistelulla. Pinnan tulee olla tasainen, puhdas, eikä siinä saa olla naarmuja tai vaurioita, jotka voivat aiheuttaa vuotoja. Levitä ohut kalvo hydrauliöljyä O-renkaan tiivisteisiin ennen asennusta, jotta vältytään vaurioilta asennuksen aikana.
Asenna venttiili neljällä M5-kantaruuvilla, joiden kiristysmomentti on 10 newtonmetriä. Noudata diagonaalista kiristyskuviota varmistaaksesi tasaisen paineen jakautumisen asennuspinnalle. Venttiili voidaan asentaa mihin tahansa suuntaan, koska se toimii liukuvan kelan periaatteella painovoimasta riippuvaisten mekanismien sijaan.
Järjestelmän suodatuksella on ratkaiseva rooli venttiilin pitkäikäisyydessä. Asenna suodattimet, jotka pystyvät saavuttamaan ISO 4406 -puhtauskoodin 20/18/15 tai paremman, mikä vastaa noin 25 mikronin suodatusta. Likaantuminen on suurin syy suunnansäätöventtiilien ennenaikaiseen kulumiseen, joten nesteen asianmukaisen puhtauden ylläpitämistä ei voi korostaa liikaa.
Vältä suuntasäätöventtiilin WMM 6 käyttöä pääasiassa yksisuuntaisissa virtaussovelluksissa, jos mahdollista. Epätasapainoiset virtausvoimat voivat aiheuttaa nopeutettua kulumista ja vaatia paineentasauslaitteiden asentamista. Kun yksisuuntaista käyttöä ei voida välttää, harkitse kaasuläpän lisäämistä paineaukkoon virtausvoimien vähentämiseksi ja puolan taipuman minimoimiseksi.
Huoltonäkökohdat ja vianetsintä
Suuntasäätöventtiilin WMM 6 säännölliseen tarkastukseen tulee sisältyä ulkoisten vuotojen tarkistaminen kotelon ja porttiliitäntöjen ympäriltä. Pienet määrät vuotoa voivat viitata kuluneisiin O-renkaisiin, jotka on vaihdettava. Useimmat tiivistesarjat ovat helposti saatavilla ja ne voidaan asentaa ilman erikoistyökaluja.
Venttiilikelan tulee liikkua sujuvasti koko liikealueensa läpi ilman sitomista tai liiallista voimaa. Jos käyttövoima kasvaa huomattavasti, tämä voi viitata puolan reiän likaantumiseen tai puolan alustojen kulumiseen. Sisäinen tarkastus edellyttää venttiilin irrottamista järjestelmästä ja purkamista valmistajan ohjeiden mukaisesti.
Kun käytät tulenkestäviä nesteitä, kuten HFC-tyyppejä, tiivisteen käyttöikä on lyhentynyt mineraaliöljykäyttöön verrattuna. Suuntasäätöventtiili WMM 6 on edelleen yhteensopiva näiden nesteiden kanssa, mutta huoltovälejä tulee lyhentää 30–50 prosenttia. Varmista säiliön portin riittävä esijännitys, kun käytät HFC-nesteitä oikean tiiviyden ylläpitämiseksi.
Räjähdysvaarallisissa tiloissa käytettäessä XC-versiota suositellaan pinnan lämpötilan vaatimustenmukaisuuden säännöllistä tarkistamista. Säilytä yksityiskohtaista huoltokirjaa, joka osoittaa ATEX-vaatimusten noudattamisen. Kaikkien muutosten tai korjausten on säilytettävä venttiilikokoonpanon räjähdyssuojatut ominaisuudet.
Oikean kokoonpanon valitseminen tarpeisiisi
Sopivan suuntasäätöventtiilin WMM 6 -mallin valitseminen edellyttää sovelluksesi vaatimusten huolellista harkintaa. Aloita määrittämällä tarvittava virtauskapasiteetti ja suurin käyttöpaine. Vaikka venttiili käsittelee jopa 60 litraa minuutissa ja 315 baaria, käyttö maksimiarvojen alapuolella yleensä pidentää käyttöikää.
Valitse seuraavaksi kelasymboli, joka vastaa toiminnallisia vaatimuksiasi. Jos sinun on pidettävä kuormaa paikallaan, symboli E osoittaa pienimmän sisäisen vuodon. Sovelluksissa, joissa pumpun on tyhjennettävä vapaalla, symboli C tai M saattaa olla sopivampi. Tarkista virtausreittikaaviot huolellisesti varmistaaksesi, että valittu symboli tarjoaa halutun piirin käyttäytymisen.
Päätä, tarvitaanko pidätysmekanismi hakemuksesi kannalta. Valinnainen räikkäpidin pitää vivun valitussa asennossa ilman, että kuljettaja tarvitsee jatkuvaa työtä. Tämä ominaisuus osoittautuu arvokkaaksi, kun toimilaitteen on pysyttävä ulos vedettynä tai sisään vedettynä pitkiä aikoja, vaikka se pienentää hieman maksimivirtauskapasiteettia.
Ota huomioon käyttöympäristö määrittäessäsi tiivistemateriaalia. Tavalliset NBR-tiivisteet toimivat hyvin useimmissa sovelluksissa, joissa käytetään mineraaliöljypohjaisia hydraulinesteitä. V-koodatut FKM-tiivisteet kestävät paremmin korkeita lämpötiloja ja tiettyjä synteettisiä nesteitä. Määritä räjähdysvaarallisissa sovelluksissa XC-versio asianmukaisten ATEX-sertifiointiasiakirjojen kanssa.
Fluid-yhteensopivuus ja järjestelmäintegraatio
Suuntasäätöventtiili WMM 6 toimii menestyksekkäästi useiden hydraulinesteiden kanssa. Standardin DIN 51524 mukaiset mineraaliöljyt tarjoavat erinomaisen käyttöiän ja suorituskyvyn. HETG- ja HEES-luokkien biohajoavat hydraulinesteet ovat myös yhteensopivia, joten venttiili sopii ympäristön kannalta herkkiin sovelluksiin.
Kun käytät HFC:ksi luokiteltuja vesi-glykolinesteitä, ota huomioon, että komponenttien käyttöikä voi lyhentyä mineraaliöljykäyttöön verrattuna. Nämä nesteet tarjoavat palonkestävyysetuja, jotka ovat monissa sovelluksissa suurempia kuin ylläpitonäkökohdat. Vesipohjaiset nesteet vaativat huolellista huomiota järjestelmän suunnitteluun kavitaatioiden estämiseksi ja sisäisten komponenttien riittävän voitelun varmistamiseksi.
Järjestelmäsuunnittelijoiden tulee ottaa huomioon painehäviö suuntasäätöventtiilin WMM 6 kautta laskettaessa pumppuvaatimuksia. Kun nimellisvirtaus on 60 litraa minuutissa, painehäviöt vaihtelevat välillä 5-15 bar riippuen kelan symbolista ja virtaussuunnasta. Tämä painehäviö on otettava huomioon järjestelmän kokonaistehokkuutta laskettaessa.
Venttiili integroituu helposti vakiohydrauliikkakomponentteihin, kuten pumppuihin, sylintereihin, moottoreihin ja akkuihin. Sen CETOP-asennusliitäntä varmistaa yhteensopivuuden eri valmistajien osalevyjen kanssa. Kun vaihdat vanhoja venttiileitä, varmista, että porttien koot ja asennustavat vastaavat asennusongelmien välttämiseksi.
Tuleva kehitys ja teollisuuden suuntaukset
Suuntasäätöventtiili WMM 6 edustaa todistettua tekniikkaa, mutta jatkuva kehitys parantaa edelleen sen ominaisuuksia. Jotkut valmistajat tutkivat anturien integrointia, joka antaisi asennon palautetta vaarantamatta venttiilin luontaista yksinkertaisuutta. Tällainen kehitys voisi mahdollistaa kunnonvalvonnan säilyttäen samalla manuaalisen käytön ensisijaisena ohjausmenetelmänä.
Kehitys kohti Teollisuus 4.0 -liitettävyyttä vaikuttaa jopa perinteisiin komponentteihin, kuten manuaalisiin suuntaventtiileihin. Tulevat versiot saattavat sisältää langattoman syklilaskurien, käyttölämpötilan ja paineolosuhteiden valvonnan. Nämä tiedot voivat tukea ennakoivia huoltostrategioita vaatimatta olemassa olevien hydraulijärjestelmien uudelleensuunnittelua.
Ympäristömääräykset lisäävät edelleen biohajoavien hydraulinesteiden kysyntää ja vähentävät energiankulutusta. Suuntasäätöventtiili WMM 6 tukee jo useimpia ympäristöystävällisiä nesteitä ja sijoittuu hyvin näihin vaatimuksiin. Jatkuvan tiivistemateriaalin kehittämisen pitäisi parantaa yhteensopivuutta uusien nesteformulaatioiden kanssa.
Huolimatta elektronisen ohjauksen edistymisestä, manuaaliset venttiilit säilyttävät merkityksensä varajärjestelmissä, hätätilanteissa ja sovelluksissa, joissa yksinkertaisuus ja luotettavuus painavat automaation edut. Suuntasäätöventtiili WMM 6 jatkaa todennäköisesti näiden tehtävien hoitamista, mutta se sisältää vähitellen valvontaominaisuudet, jotka parantavat sen sijaan, että korvaavat sen manuaalista ydintoimintoa.
Hankintoja ja saatavuutta koskevat näkökohdat
Suuntasäätöventtiili WMM 6 on laajalti saatavilla valtuutettujen Bosch Rexroth -jälleenmyyjien kautta maailmanlaajuisesti. Toimitusajat vaihtelevat tyypillisesti välittömästä saatavuudesta yleisissä kokoonpanoissa useisiin viikkoihin erikoisversioiden osalta. Kun suunnittelet järjestelmän asennuksia tai huoltoa, ota huomioon hankinta-aika, erityisesti vähemmän yleisten kelasymbolien tai räjähdyssuojattujen versioiden kohdalla.
Hinnoittelu vaihtelee kokoonpanon mukaan, ja perusmallit alkavat noin 100-300 eurosta yksittäisten osien osalta. Volyymihinnoittelu vähentää merkittävästi yksikkökustannuksia projekteissa, joissa tarvitaan useita venttiileitä. Valtuutetut jälleenmyyjät voivat tarjota yksityiskohtaisia tarjouksia tiettyjen mallikoodien ja määrien perusteella.
Kun hankit suuntasäätöventtiiliä WMM 6, varmista, että toimittajat toimittavat aitoja Bosch Rexroth -tuotteita asianmukaisin asiakirjoineen. Väärennetyt hydraulikomponentit ovat merkittävä huolenaihe joillakin markkinoilla, mikä saattaa vaarantaa järjestelmän turvallisuuden ja suorituskyvyn. Pyydä vaatimustenmukaisuustodistuksia ja tarkista osanumerot virallisista luetteloista.
Teknisen tuen saatavuuden tulisi ottaa huomioon toimittajan valinnassa. Jälleenmyyjät, joilla on omaa hydrauliikasta asiantuntemusta, voivat auttaa sovelluksiin liittyvissä kysymyksissä, vianmäärityksessä ja järjestelmäsuunnittelutuessa. Tämä lisäarvopalvelu osoittautuu usein pienet hintaerot tärkeämmiksi, etenkin kriittisissä sovelluksissa tai monimutkaisissa järjestelmissä.
Johtopäätös
Suuntasäätöventtiili WMM 6 tarjoaa luotettavan manuaalisen ohjauksen hydraulijärjestelmille eri teollisuudenaloilla ja sovelluksissa. Sen hyväksi havaittu muotoilu, standardoitu käyttöliittymä ja vankka rakenne tekevät siitä käytännöllisen valinnan, kun halutaan tai vaaditaan suoraa käyttäjän ohjausta. Teknisten tietojen, konfigurointivaihtoehtojen ja asianmukaisten sovellusohjeiden ymmärtäminen varmistaa onnistuneen integroinnin hydraulijärjestelmääsi.
Suunnitteletpa uusia laitteita, päivität olemassa olevia järjestelmiä tai määrität varaosia, WMM 6 ansaitsee huomioimisen manuaalisissa suuntaohjaussovelluksissa. Sen suorituskyky, luotettavuus ja kustannustehokkuus ovat tehneet siitä vakioratkaisun hydrauliteollisuudessa. Oikealla valinnalla, asennuksella ja huollolla tämä venttiili tarjoaa vuosien ongelmattoman palvelun vaativissa hydraulisovelluksissa.
