Verrattuna räjähdyksenkestävään paineenalennusventtiiliin DBE, Valve DBEM -sarja sopii paremmin skenaarioihin, joilla on korkea dynaaminen vaste ja älykkäät vaatimukset. Työpainealue 50 ~ 315 bar, virtausnopeus jopa 600 l/min (DBEM 32 -malli). Työjännite on DC 24V. Räjähdyksenkestävä paineenalennusventtiilin DBEM omaksuu integroidun suunnittelun valinnaisella integroidulla digitaalisella vahvistimella (OBE-moduuli), yksinkertaistetulla johdotuksella ja laajennusventtiilin ydinrakenteella, joten putkilinjaa ei tarvitse purkaa huoltoa varten.
| Sujuva | Mineraaliöljy, joka sopii NBR: lle ja FKM -tiivisteelle |
| Fosfaattiesteri FKM -tiivisteelle | |
| Nesteen lämpötila -alue ℃ | -30 -+80 (NBR Seal) |
| -20 -+80 (FKM SEAL) | |
| Viskositeettialue mm2/s | 2,8 - 380 |
| Lineaarisuus | ± 3,5% |
| Toistettavuus | ＜ ± 2% |
| Sähköinen | |
| Virtalähde | DC |
| Min.Solenoidivirta MA | 100 |
| Max.Solenoidivirta MA | 800 |
| Kelankestävyys | 19,5Ω 20 ℃: llä, max.warm -arvo: 28,8Ω |
| Työtila | Jatkuva |
| Enimmäistyö ympäristölämpötila | +50 ℃ |
| Eristys DIN 40 050 | IP65 |
Ominaisuudet:
-Sub-levyn kiinnitys:
- Siirtokuvio DIN 24 340 -muoto E ja ISO 6264
- jakoputkien asennusta varten
- 4 painelokitusta
- Max. paineen rajoitus, valinnainen
- Vahvistintyyppi VT-2000 (on tilattava erikseen)
Sovellus:
Räjähdyksenkestävää paineenalennusventtiilin DBEM: tä käytetään laajasti öljy- ja kaasuteollisuudessa, kemiallisissa ja lääkkeiden räjähdyksissä, hiilikaivoksissa ja maanalaisissa laitteissa, aluksissa ja merenkulussa.
Esimerkki:
Räjähdyksenkestävä PLC → DBEM-venttiili (integroitu OBE-vahvistin) → Räjähdyksenkestävä paineanturi
↓
Profibus-DP -bussi
Räjähdyksenkestävä paineenalennusventtiilin DBEM on pilottihoitoa paineenalennusventtiili. Sitä käytetään paineen asettamiseen jatkuvasti hydraulijärjestelmiin sähköisen signaalin avulla.

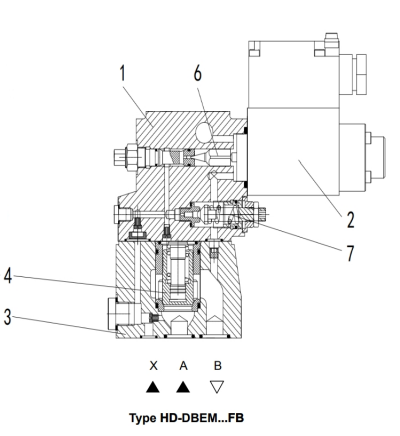

Pohjimmiltaan nämä venttiilit koostuvat pilottiventtiilistä (1) suhteellisella solenoidilla (2) ja pääventtiilillä (3) pääkelo -insertillä (4).
Kirjoita HD-DBE ... FB
Paineraja on suhteessa sähkövirran arvoon ja asetti suhteellisen solenoidin (2). Järjestelmäpaine kohdistetaan pääkeloon (4). Samanaikaisesti paine kohdistetaan pääkelan (4) ja lentäjän poppetin (6) jousikuormitettuun puolelle aukon (5) kautta pilottiventtiilissä (1). Jos hydraulinen voima ylittää solenoidivoiman, ohjaaja Poppet (6) aukeaa. Pilotineste voi virtaa takaisin säiliöön ja paineen pudotusten aiheuttamat aukot vaikuttavat pääkeloon (4). Sitten pääkelo (4) avaa kanavan pumpusta säiliöön.
Kirjoita HD-DBEM ... FB
Valinnaisesti venttiili voidaan toimittaa ylimääräisellä jousikuormitetulla pilottihallintaventtiilillä (7) maksimaalisen paineen turvallisuuden saavuttamiseksi (redundantti paineturvallisuus).

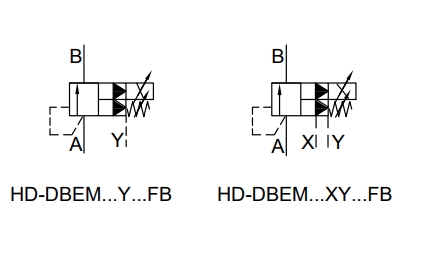

Symboli jstk Räjähdyksenkestävä paineenalennusventtiili DBEM
