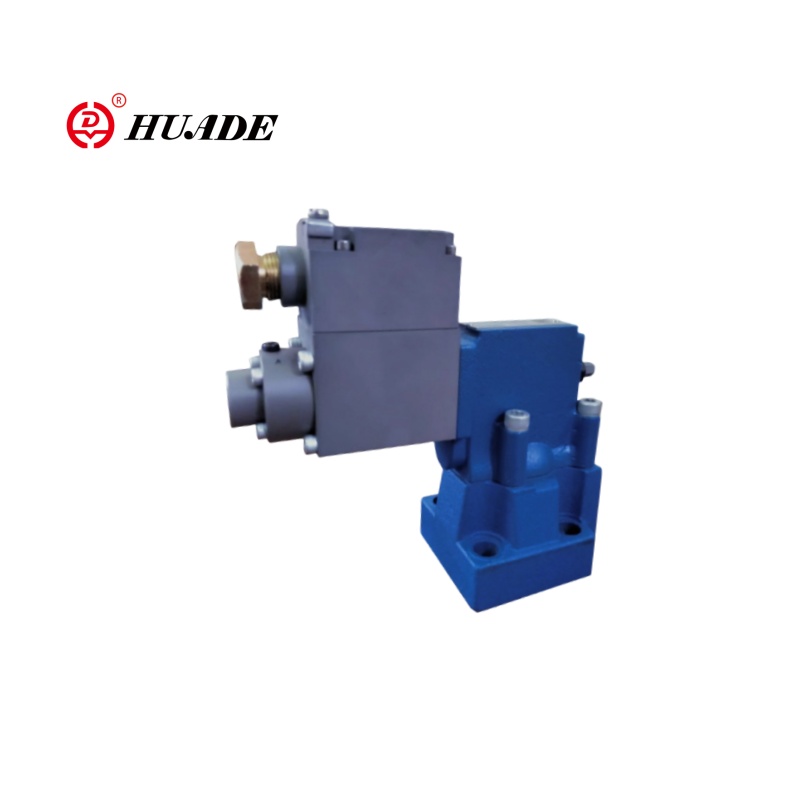

Räjähdyksenkestävä helpotusventtiilin DBE-sarja on sähköisesti ohjattu paineen säätelysenttiili, joka on suunniteltu syttyviin ja räjähtäviin ympäristöihin, joissa on tarkat suhteellisen paineen säätelyn ja turvallisen räjähdyksen kestävät ominaisuudet. Suhteellisella helpotusventtiilillä DBE: llä on sisäänrakennettu mekaaninen hätähälytystoiminto, joka siirtyy automaattisesti turvalliseen paineeseen, kun virta on pois päältä. Ja venttiilin ytimessä oleva kulutuskestävä pinnoite voi pidentää käyttöikäistä.
| Sujuva | Mineraaliöljy, joka sopii NBR: lle ja FKM -tiivisteelle |
| Fosfaattiesteri FKM -tiivisteelle | |
| Nesteen lämpötila -alue ℃ | -30 -+80 (NBR Seal) |
| -20 -+80 (FKM SEAL) | |
| Viskositeettialue mm2/s | 2,8 - 380 |
| Lineaarisuus | ± 3,5% |
| Toistettavuus | ＜ ± 2% |
| Sähköinen | |
| Virtalähde | DC |
| Min.Solenoidivirta MA | 100 |
| Max.Solenoidivirta MA | 800 |
| Kelankestävyys | 19,5Ω 20 ℃: llä, max.warm -arvo: 28,8Ω |
| Työtila | Jatkuva |
| Enimmäistyö ympäristölämpötila | +50 ℃ |
| Eristys DIN 40 050 | IP65 |
Ominaisuudet:
-Sub-levyn kiinnitys:
- Siirtokuvio DIN 24 340 -muoto E ja ISO 6264
- jakoputkien asennusta varten
- 4 painelokitusta
- Max. paineen rajoitus, valinnainen
- Vahvistintyyppi VT-2000 (on tilattava erikseen)
Sovellus:
Räjähdyksenkestävä paineenalennusventtiili DBE: tä voidaan käyttää porausalustan puhallusprofiiliin (BOP), alas reikään työkaluihin, maakaasun puristusasemiin, kaivosveden hydraulisiin tukiin, suojakoneet, kaasunpoistolaitteet, syvänmeren porauslaitteet ja räjähdyskestävän kannen koneet.
Esimerkki:
Räjähdyksenkestävä PLC → Räjähdyksenkestävä suhteellinen vahvistin → DBE-venttiili → Hydraulinen toimilaite
↑
Räjähdyksenkestävä paineanturi (palaute)
Räjähdyksenkestävä paineenalennusventtiili DBE on pilottissa käytetty paineenalennusventtiili. Sitä käytetään paineen asettamiseen jatkuvasti hydraulijärjestelmiin sähköisen signaalin avulla.

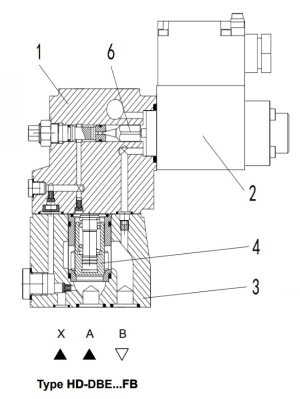

Pohjimmiltaan nämä venttiilit koostuvat pilottiventtiilistä (1) suhteellisella solenoidilla (2) ja pääventtiilillä (3) pääkelo -insertillä (4).
Kirjoita HD-DBE ... FB
Paineraja on suhteessa sähkövirran arvoon ja asetti suhteellisen solenoidin (2). Järjestelmäpaine kohdistetaan pääkeloon (4). Samanaikaisesti paine kohdistetaan pääkelan (4) ja lentäjän poppetin (6) jousikuormitettuun puolelle aukon (5) kautta pilottiventtiilissä (1). Jos hydraulinen voima ylittää solenoidivoiman, ohjaaja Poppet (6) aukeaa. Pilotineste voi virtaa takaisin säiliöön ja paineen pudotusten aiheuttamat aukot vaikuttavat pääkeloon (4). Sitten pääkelo (4) avaa kanavan pumpusta säiliöön.

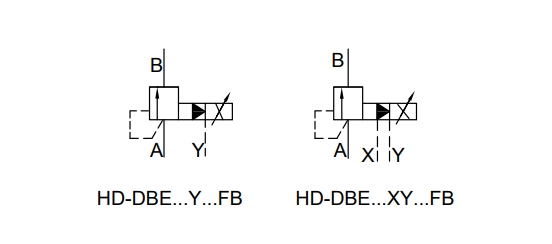

Symboli jstk Räjähdyksenkestävä paineenalennusventtiili DBE
