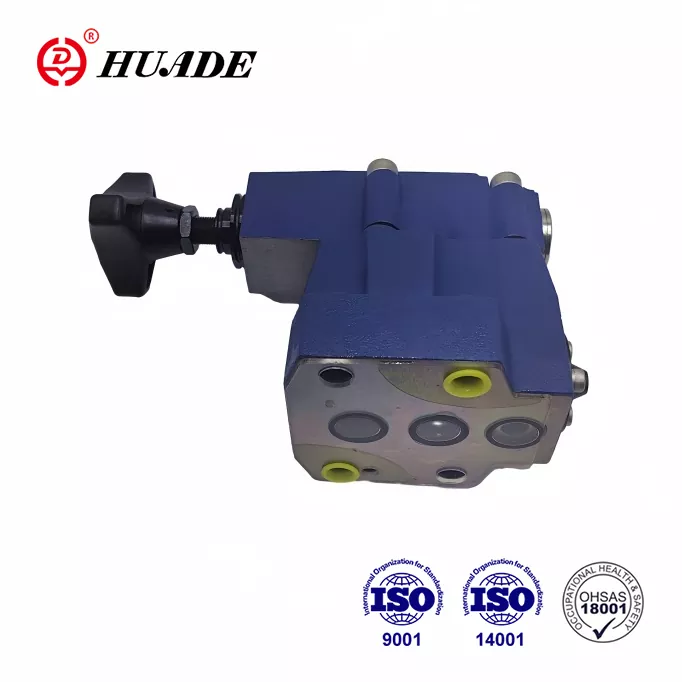

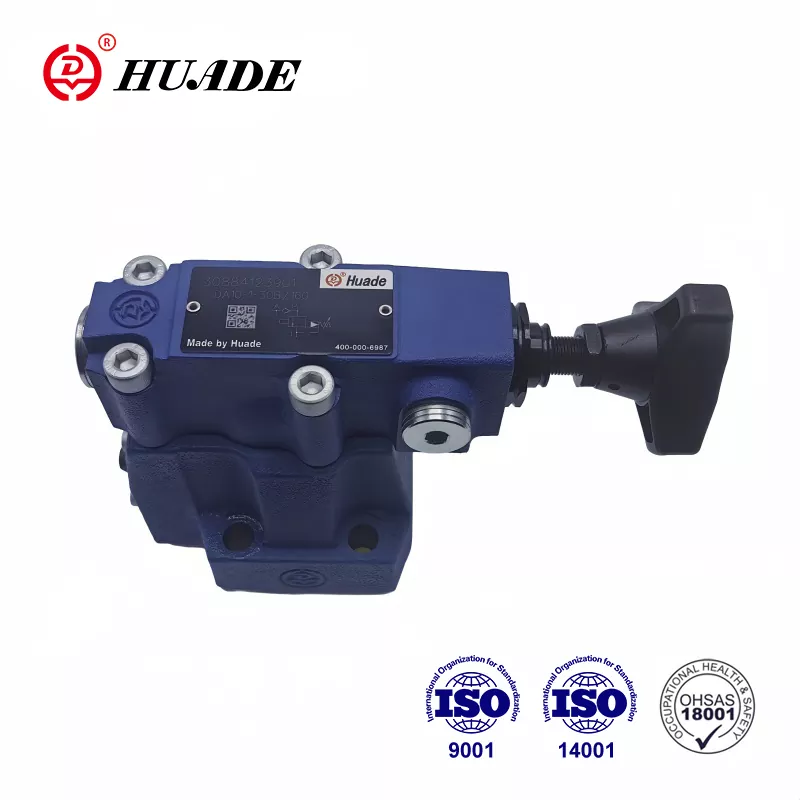

Painesulkuventtiili DA

Kiinan hydrauliteollisuuden johtavana merkkinä Huade®-hydrauliset paineventtiilit ovat markkinoiden suosimia, koska niiden laatu on verrattavissa ensiluokkaisiin merkkeihin edullisemmilla hinnoilla. Huade® paineenalennusventtiili DA voi korvata Rexrothin tarjoamat sarjatuotteet kahden pitkäaikaisen yhteistyön ansiosta. Kaikki yrityksen haarat ovat läpäisseet kolme suurta kansallista järjestelmäsertifikaattia, nimittäin ISO9001, ISO14001 ja OH SAS18001. Huade Hydraulic on esitellyt yli 750 edistynyttä laitetta kaikkialta maailmasta. Siinä on myös hyvä tarkastusjärjestelmä, joka varmistaa jokaisen paineventtiilin erinomaisen suorituskyvyn.

Painesulkuventtiilin DA tuoteparametri

Tuoteominaisuus ja painesulkuventtiilin DA käyttö

Ominaisuudet:

▶ Alalevyasennukseen:

▶ 4 säätöelementtiä:

● Pyörivä nuppi

● Hihassa sisäinen kuusikulmio ja suojakorkki

● Lukittava kiertonuppi asteikolla

● Pyörivä nuppi asteikolla

▶ 3 paineluokkaa

▶ Solenoidiohjattu purku sisäänrakennetun suuntaventtiilin kautta

Painesulkuventtiilin DA toiminto, osa ja symbolit

Paineensäätöventtiilit tyyppi DA ovat pilottiohjattuja painesulkuventtiilejä. Niitä käytetään kytkemään pumpun virtaus paineettomaan ohitukseen heti, kun akun latauspaine on saavutettu. Muita venttiilin käyttökohteita ovat järjestelmissä, joissa on korkea- ja matalapainepumppu. Tässä tapauksessa matalapainepumppu kytketään paineettomaan ohitukseen heti, kun asetettu korkea paine saavutetaan.

Paineensulkuventtiilit DA koostuvat periaatteessa pääventtiilistä pääkelakokoonpanolla, ohjausventtiilistä paineensäätöelementillä ja takaiskuventtiilistä. Koon 10 venttiileissä takaiskuventtiili on sisäänrakennettu pääventtiiliin. Venttiilikooissa 25 ja 32 takaiskuventtiili on sisäänrakennettu erilliseen pääventtiilin alle asennettuun levyyn.

Painesulkuventtiili tyyppi DA

Pumpun virtauksen kääntäminen P:stä A:hen tai P:stä T:hen.

Pumppu toimittaa virtauksen takaiskuventtiilin (1) kautta hydraulijärjestelmään (P - A). Paine portissa A vaikuttaa ohjauslinjan (3) kautta pilotin ohjauskelaan (4). Samanaikaisesti paine portissa P kulkee aukkojen (5) ja (7) kautta pääkelan (6) jousikuormitteiselle puolelle ja ohjausventtiilissä (2) olevalle lautaselle (8). Heti kun asetettu katkaisupaine saavutetaan hydraulijärjestelmässä, lautanen (8) nousee jousta (9) vasten. Paineneste virtaa nyt aukkojen (5) ja (7) kautta jousikammioon (11). From

tässä neste palautetaan säiliöön joko sisäisesti ohjausjohdon kautta venttiilityypissä DA...30B/... tai ulkoisesti ohjauslinjan kautta venttiilityypissä DA.30B/...Y... Aukoista(5) ja (7), pääkelalla (6) on nyt painehäviö. Pääpuola (6) nousee nyt pois paikaltaan ja avaa liitännän P:stä T:hen. Takaiskuventtiili (1) annostelee nyt liitoksen paikasta A paikkaan P. Iskulevy (8) pysyy nyt auki järjestelmän paineen avulla pilotin kautta. kela (4).

Pumpun virtauksen kääntäminen P:stä Tor P:hen paikkaan A.

Ohjauskelan (4) pinta-ala on 17 % suurempi kuin lautasen (8) tehollinen pinta-ala. Ohjauskelaan (4) kohdistuva tehollinen voima on näin ollen 17 % suurempi kuin lautasen (8) tehollinen voima. Kun toimilaitteen paine laskee kytkentäpaine-eroa vastaavan venttiilin katkaisupaineeseen nähden, jousi (9) työntää lautasen (8) istuimelleen. Painetta muodostuu sitten pääkelan (6) jousikuormitteiselle puolelle. Yhdessä jousen (10) kanssa tämä sulkee pääkelan (6) ja eristää liitännän P:stä T:hen. Pumpun virtaus kulkee vielä kerran takaiskuventtiili (1) hydraulijärjestelmään (P - A).

DA10...30B rakenne

DA...30B:n symbolit
