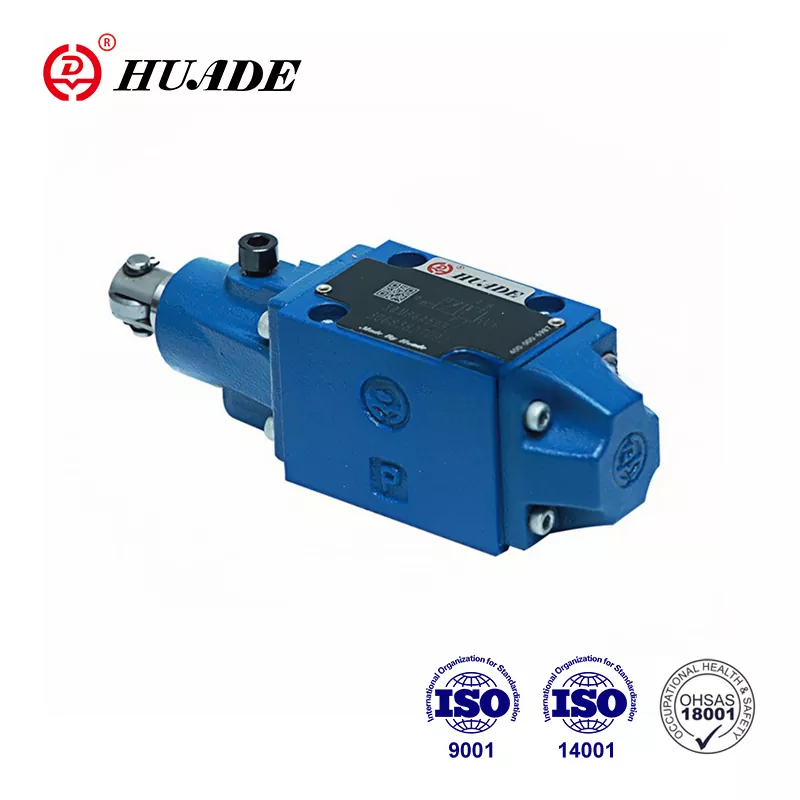

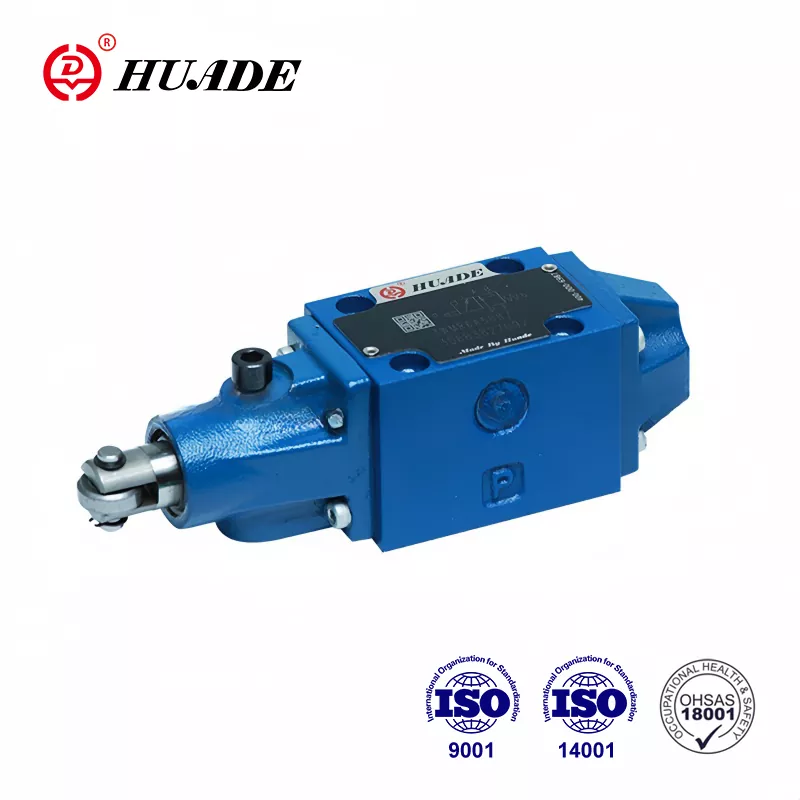

Kun teollisuuskoneiden on vaihdettava suuntaa luotettavasti, WMR-sarjan suunnansäätöventtiili tarjoaa ratkaisun, johon on luotettu vuosikymmeniä. Nämä mekaanisesti toimivat venttiilit ohjaavat hydraulinesteen virtausta teollisissa järjestelmissä määrittämällä, milloin sylinterit ulottuvat tai vetäytyvät sisään ja milloin moottorit pyörivät eteenpäin tai taaksepäin.
WMR-venttiili erottuu edukseen, koska se toimii puhtaan mekaanisen toiminnan kautta. Nokka tai liikkuva osa työntää rullaa tai mäntää, mikä siirtää sisäpuolaa ja ohjaa öljyn virtausta. Tämä suora fyysinen liitäntä tarkoittaa, että venttiili reagoi koneen todelliseen asentoon sähköisten signaalien sijaan, joten se on ihanteellinen sovelluksiin, joissa mekaaninen luotettavuus on tärkeintä.
Perustoiminnon ymmärtäminen
Suuntasäätöventtiili WMR toimii luistiventtiilinä, joka on asennettu alalevyyn. Kun mikään ei työnnä rullaa, palautusjouset pitävät kelan neutraalissa asennossa. Kun ulkoinen nokka tai mekaaninen komponentti painaa rullan mäntää, kela liukuu venttiilin rungon sisällä ja yhdistää eri portit toisiinsa. Tämä toiminto ohjaa hydraulinesteen ohjaamaan toimilaitteita haluttuun suuntaan.
Tämä suunnittelufilosofia luo suoran yhteyden fyysisen asennon ja hydraulisen toiminnan välille. Työstökoneet, nosturit ja materiaalinkäsittelylaitteet käyttävät tätä periaatetta varmistaakseen, että liikkeet tapahtuvat oikeassa järjestyksessä. Venttiili ei voi kytkeytyä ennen kuin jokin liikuttaa rullaa fyysisesti, mikä tarjoaa luontaista turvallisuutta monissa sovelluksissa.
Merkittävät tekniset tiedot
Suuntasäätöventtiiliä WMR-sarjassa on kahta pääkokoa ISO 4401 -standardien mukaisesti. NG6-koon kahvat virtaavat jopa 60 litraa minuutissa ja paineet jopa 315 baaria P-, A- ja B-porteissa. NG10-koko tarjoaa samanlaisia paineluokituksia suuremmalla virtauskapasiteetilla. Nämä tekniset tiedot mahdollistavat venttiilin toiminnan vaativissa teollisuusympäristöissä.
Käyttölämpötila vaihtelee negatiivisesta 20 celsiusasteesta positiiviseen 80 asteeseen tavallisilla NBR-tiivisteillä. Venttiili hyväksyy hydraulinesteet, joiden viskositeetti on 2,8-500 neliömillimetriä sekunnissa. Nesteen puhtauden ylläpitäminen ISO 4406 Class 20/18/15 tai sitä paremmalla tasolla auttaa estämään sisäistä kulumista ja pidentää käyttöikää.
Yksi rajoitus vaatii huomiota järjestelmän suunnittelussa. T-portissa, joka palauttaa nestettä säiliöön, on vakiopaineraja 60 bar. Tärkeimmät työportit käsittelevät 315 baaria helposti, mutta yli 60 baarin paine T-portissa voi vahingoittaa tiivisteitä tai aiheuttaa vuotoja. Jotkut korkealaatuiset versiot nostavat tämän rajan 210 baariin sovelluksissa, joissa vastapaine on korkeampi.
Eri kokoonpanot erilaisiin tarpeisiin
Suuntasäätöventtiili WMR-sarja tarjoaa useita kelakokoonpanoja, jotka tyypillisesti esitetään hydraulisymboleina. Neliporttinen, kolmiasentoinen venttiili saattaa pitää kaikki portit tukossa nolla-asennossa tai se voi yhdistää tietyt portit säiliöön. Symbolikoodit, kuten C, E, J, L ja M, osoittavat, mitkä portit yhdistetään kussakin paikassa. Valmistajat tarjoavat noin 19 erilaista symbolimuunnelmaa vastaamaan erilaisia piirivaatimuksia.
Kaksiasentoiset venttiilit mahdollistavat yksinkertaisemman on-off-ohjauksen. Kolmiasentoiset venttiilit lisäävät neutraalin tilan, joka voi estää virtauksen, sallia vapaan liikkeen tai luoda muita olosuhteita kelan rakenteesta riippuen. Oikean kokoonpanon valinta riippuu siitä, pitääkö sylintereiden pitää asennossaan venttiilin palatessa vapaalle vai kelluako niiden vapaasti.
Valmistajat ja mallivariaatiot
Bosch Rexroth valmistaa alkuperäistä WMR-sarjaa osana Hydronorma-tuoteperhettään. Heidän NG6 koon 5X -sarjansa sisältää erilaisia rullajärjestelyjä ja asennusvaihtoehtoja. Venttiilit asennetaan standardoituihin alalevyihin CETOP-kuvioiden mukaisesti, mikä helpottaa vaihtoa ja mahdollistaa eri valmistajien komponenttien sekoittamisen.
Hengli Hydraulics tarjoaa WMR/U10-sarjan NG10-sovelluksiin. Heidän L3X-sarjansa tarjoaa 19 symbolivaihtoehtoa sekä R- että U-tyypin rullakokoonpanoissa. Tämä valikoima auttaa insinöörejä valitsemaan tarkan telan asennon ja käyttösuunnan, joka tarvitaan heidän koneistonsa mukaan.
Muut toimittajat, kuten PONAR Wadowice ja Leader Hydraulics, valmistavat yhteensopivia venttiileitä. ISO 4401 -standardin mukainen standardointi tarkoittaa, että nämä venttiilit voivat vaihdella fyysisesti keskenään, vaikka suunnittelijoiden tulee varmistaa, että painearvot, virtauskapasiteetit ja kelan kokoonpanot vastaavat heidän sovellustarpeitaan.
Asennusvaatimukset
Suuntasäätöventtiilin WMR oikea asennus alkaa pinnan valmistelusta. Alalevyn asennuspinnan on täytettävä tasaisuusvaatimukset 0,01/100 millimetriä ja pinnan maksimikarheus Rz 4. Kaikki epäsäännöllisyydet voivat aiheuttaa vuotoreittejä venttiilin pohjan ympärille.
Neljä M6 x 40 mm:n kantaruuvia kiinnittävät venttiilin alalevyyn. Näiden pulttien kiristäminen 9 newtonmetriin plus tai miinus 15 prosentin toleranssilla tarjoaa riittävän kiristysvoiman venttiilin runkoa vääristämättä. Ristikiristys diagonaalisessa kuviossa varmistaa tasaisen paineen jakautumisen.
Hydraulijärjestelmässä on käytettävä asianmukaista suodatusta ennen kuin se kytketään suuntasäätöventtiiliin WMR. Suodattimien asentaminen, jotka ylläpitävät ISO 4406 Class 20/18/15 -standardin mukaista puhtautta, suojaa puolan ja rungon väliset tiiviit välykset. Pienetkin hiukkaset voivat naarmuttaa näitä pintoja aiheuttaen sisäistä vuotoa tai tarttumista.
Reaalimaailman sovellukset
Työstökoneet käyttävät suuntasäätöventtiiliä WMR työkalujen vaihtosarjoihin ja työpuristustoimintoihin. Kun koneen kara tai työkalunvaihtaja siirtyy tiettyihin asentoihin, nokat aktivoivat rullan ja laukaisevat hydrauliset liikkeet. Tämä varmistaa, että oikea järjestys tapahtuu automaattisesti ilman elektronisia ohjaimia.
Kaivos- ja metallurgiset laitteet luottavat näihin venttiileihin kuljettimen sijoittelussa ja porttien ohjauksessa. Näiden teollisuudenalojen ankarat ympäristöt tekevät mekaanisesta toiminnasta houkuttelevan, koska niissä ei ole sähköliitäntöjä, jotka syöpyvät tai epäonnistuvat. Pölyllä ja kosteudella, joka tuhoaisi elektronisia antureita, on minimaalinen vaikutus yksinkertaiseen tela- ja nokkajärjestelyyn.
Nostolavoissa ja saksinosissa on WMR-venttiilit turvajärjestelmissä. Rullan asento voi osoittaa, ovatko turvatangot paikoillaan vai onko lava saavuttanut tietyn korkeuden. Tämä fyysinen todentaminen lisää turvapiireihin redundanssia ja noudattaa mekaanisia lukituksia vaativia määräyksiä.
Huolto ja vianetsintä
Ulkoinen vuoto asennuspinnan ympärillä tarkoittaa yleensä vaurioituneita O-renkaita tai väärin kiristettyä venttiiliä. Asennustiivisteen tarkastus ja vaihto ratkaisee useimmat ulkoiset vuoto-ongelmat. Varmistamalla, että asennuspinta pysyy tasaisena ja ehjänä, estetään uusiutuminen.
Sisäinen vuoto ilmenee, kun toimilaitteet ajautuvat hitaasti, kun venttiilin pitäisi pitää ne paikoillaan. Tämä johtuu usein saastuneesta nesteestä, joka kuluttaa kelaa ja porausta. Nesteen puhtauden tarkistaminen ja suodattimien vaihtaminen ratkaisee perimmäisen syyn. Vakavissa tapauksissa venttiili saattaa olla tarpeen vaihtaa, jos kuluminen ylittää hyväksyttävät rajat.
Tahmeaa tai hidasta toimintaa tapahtuu, kun kela ei liiku vapaasti reiän sisällä. Likaantuminen on jälleen syyluettelon kärjessä, mutta myös määritettyjen lämpötila- tai viskositeettirajojen ulkopuolella toimiminen aiheuttaa ongelmia. Varmistamalla, että hydraulineste pysyy määritysten sisällä, estetään useimmat suuntasäätöventtiilin WMR toiminta-ongelmat.
Verrattuna muihin venttiilityyppeihin
WMM-sarjassa käytetään manuaalista vipua rullan sijaan. Käyttäjät siirtävät vipua manuaalisesti muuttaakseen venttiilin asentoa, mikä toimii hyvin ohjaimissa, joita ihmiset käyttävät suoraan. WMD-sarja korvaa vivun pyörivällä nupilla, mikä tarjoaa kompaktimman manuaalisen ohjausvaihtoehdon.
Sähkökäyttöiset solenoidiventtiilit tarjoavat kauko-ohjauksen, mutta vaativat sähkötehoa ja ohjaussignaaleja. Nämä venttiilit kytkeytyvät nopeammin kuin mekaaniset tyypit, mutta aiheuttavat mahdollisia vikakohtia johdotuksen, solenoidien ja elektronisten ohjaimien kautta. Suuntasäätöventtiili WMR poistaa nämä ongelmat sovelluksissa, joissa mekaaninen käyttö on järkevää.
Pilottiohjatut venttiilit käyttävät hydraulista painetta suurempien kelojen siirtämiseen, mikä mahdollistaa suurempien virtausten ohjauksen pienemmillä käyttövoimilla. Nämä venttiilit maksavat enemmän ja lisäävät monimutkaisuutta verrattuna suoraan toimivaan WMR-malliin. WMR:n virtaus- ja paineominaisuuksien sovelluksissa yksinkertaisempi rakenne osoittautuu usein luotettavammaksi ja taloudellisemmaksi.
Paineenhallinnan näkökohdat
Vaikka P-, A- ja B-portit käsittelevät 315 baaria turvallisesti, T-portin rajoitus vaatii järjestelmän suunnittelua. Kaikki rajoitukset säiliölinjassa tai paineistetun säiliön käyttö nostaa painetta T-portissa. Muiden samaa säiliölinjaa käyttävien venttiilien vastapaine vaikuttaa myös tähän porttiin.
Erillisen säiliölinjan asentaminen venttiileille, joilla on merkittävä paluuvirtaus, auttaa hallitsemaan T-portin painetta. Jotkut suunnittelijat käyttävät erityistä matalapaineista paluusarjaa, joka liitetään suoraan säiliöön minimaalisilla rajoituksilla. Järjestelmissä, joissa korkeampi T-aukon paine on väistämätön, suuntasäätöventtiilin WMR korkeapainemuunnelmien määrittäminen estää ennenaikaisen tiivisteen rikkoutumisen.
Tietyissä piirien kohdissa olevat takaiskuventtiilit tai rajoittimet voivat yllättäen aiheuttaa painetta T-porttiin. Huolellinen piirianalyysi suunnittelun aikana tunnistaa nämä tilanteet. Painemittarit T-portissa käyttöönoton aikana varmistavat, että todelliset olosuhteet pysyvät ohjeiden sisällä.
Virtauksen ohjauksen integrointi
Suunnansäätöventtiili WMR vaihtaa virtaussuuntaa, mutta ei ohjaa virtausnopeutta suoraan. Useimmat sovellukset vaativat lisävirtauksen ohjauksen toimilaitteen nopeuden säätämiseksi. Neulaventtiilit tai painekompensoidut virtauksen säätimet asennetaan joko piiriin tai suoraan venttiiliportteihin.
Jotkut WMR-mallit hyväksyvät kierrekasettirajoittimet, jotka asennetaan suoraan P-porttiin. Nämä B08-, B10- tai B12-kokoiset tulpat mahdollistavat yksinkertaisen virtauksen rajoittamisen ja painepiikkien vaimennuksen. Integroitu rakenne säästää tilaa ja vähentää erillisten komponenttien määrää hydrauliikkasarjassa.
Mittarin sisäänvirtauksen ohjaus rajoittaa nesteen pääsyä toimilaitteeseen, kun taas mittarin ulostulon ohjaus rajoittaa paluuvirtausta. Valinta riippuu kuormitusominaisuuksista ja halutusta ohjauslaadusta. Suuntasäätöventtiili WMR mahdollistaa jommankumman lähestymistavan venttiilin ympärillä olevan oikean piirin avulla.
Markkinanäkökohdat vuodelle 2025
Toimitusketjun haasteet vaikuttavat edelleen hydraulikomponenttien saatavuuteen. Erikoistuneiden WMR-kokoonpanojen läpimenoajat voivat venyä useita kuukausia, ja jotkut valmistajat ilmoittavat toimituspäivät syyskuuhun 2025 asti. Ennakkosuunnittelu ja strategisen varaston ylläpitäminen auttavat välttämään tuotannon viivästyksiä.
Suurten valmistajien standardien NG6-kokoonpanojen hinnat alkavat noin 800 dollarista. Jälkimarkkinat tarjoavat vaihtoehtoja, ja käytettyjä venttiilejä on joskus saatavana 150-200 dollarin välillä. Käytettyjen venttiilien ostaminen edellyttää kuitenkin huolellista tarkastusta sisäisen kunnon tarkistamiseksi ja ennenaikaisten vikojen välttämiseksi.
Monilähteiset strategiat, jotka sisältävät sekä korkealuokkaisia tuotemerkkejä, kuten Bosch Rexroth, että yhteensopivia vaihtoehtoja valmistajilta, kuten Hengli, tarjoavat joustavuutta toimittamiseen. ISO 4401 -standardi tarkoittaa, että vaihtaminen tuotemerkkien välillä on edelleen mahdollista, jos tekniset tiedot vastaavat. Hyväksyttyjen toimittajaluetteloiden ylläpitäminen useille toimittajille vähentää riskejä nykyisessä markkinaympäristössä.
Rooli nykyaikaisessa automaatiossa
Kun tehtaat lisäävät antureita, ohjaimia ja verkkoyhteyksiä, yksinkertainen mekaaninen suuntasäätöventtiili WMR tarjoaa strategisia etuja. Sitä ei voi hakkeroida, se ei vaadi ohjelmistopäivityksiä ja epäonnistuu ennustetuilla tavoilla. Tämä luotettavuus on arvokasta turvallisuuden kannalta kriittisissä toiminnoissa, jotka tarvitsevat mekaanista varmuuskopiota.
Eurooppalaiset säädökset, kuten Cyber Resilience Act, keskittyvät digitaalisten tuotteiden turvallisuuteen. Puhtaasti mekaaniset komponentit, kuten WMR-venttiili, jäävät näiden vaatimusten ulkopuolelle, mikä yksinkertaistaa konevalmistajien vaatimustenmukaisuutta. Venttiili tarjoaa turvallisen peruskerroksen, joka ei tuo järjestelmään kyberturvallisuuden haavoittuvuuksia.
Energiatehokkuuteen liittyvät huolenaiheet lisäävät kiinnostusta hydraulijärjestelmien optimointiin. Vaikka suuntasäätöventtiili WMR ei itse säästä energiaa, sen luotettavuus ja alhainen sisäinen vuoto vaikuttavat järjestelmän yleiseen tehokkuuteen. Oikein mitoitetut venttiilit, joilla on asianmukainen virtausarvo, minimoivat painehäviöt ja hukkaantuvan lämmön.
Oikean kokoonpanon valitseminen
Suuntasäätöventtiilin WMR valinta alkaa sovelluksen vaatimusten ymmärtämisestä. Suurin virtausnopeus ja paine määräävät, onko NG6 tai NG10 mitoitus sopiva. Toimilaitteen tyyppi ja haluttu neutraaliasennon käyttäytyminen sanelevat tarvittavan symbolikonfiguraation.
Telan asento vaikuttaa siihen, miten venttiili integroituu mekaaniseen järjestelmään. R-tyypin rullat asennetaan yhdelle puolelle, kun taas U-tyypin rullat asennetaan toiselle puolelle, mikä mahdollistaa joustavuuden nokan sijoittelussa. Tarvittava käyttövoima ja käytettävissä oleva nokkageometria vaikuttavat tähän valintaan.
Tiivistemateriaalin valinta riippuu nesteen tyypistä ja äärilämpötiloista. Tavalliset NBR-tiivisteet toimivat öljypohjaisen hydrauliöljyn kanssa tyypillisillä teollisuuden lämpötila-alueilla. Korkean lämpötilan sovellukset tai synteettiset nesteet saattavat vaatia FKM-tiivisteitä, jotka kestävät erilaisia olosuhteita. Kemiallisen yhteensopivuuden varmistaminen estää tiivisteen turpoamisen tai huonontumisen.
Dokumentaatio- ja tukiresurssit
Valmistajat tarjoavat yksityiskohtaisia teknisiä dokumentaatioita suuntasäätöventtiilistä WMR verkkosivuillaan. Tekniset tiedot sisältävät tarkat tiedot, mitat ja tilauskoodit. Asennusoppaat kattavat yksityiskohtaisesti asennustoimenpiteet ja vääntömomenttiarvot.
Eri muodoissa olevat CAD-mallit auttavat koneen suunnittelussa ja jakotukien sijoittelussa. Nämä 3D-esitykset näyttävät tarkat venttiilien verhot ja porttien sijainnit, mikä mahdollistaa häiriöiden tarkistamisen ennen fyysistä prototyyppiä. Useimmat valmistajat tarjoavat STEP- tai IGES-muotoisia malleja, jotka tuodaan yleisiin suunnitteluohjelmistoihin.
Sovellussuunnittelutuki auttaa ratkaisemaan monimutkaisia piirisuunnittelukysymyksiä. Valmistajat ylläpitävät teknisiä tiimejä, jotka voivat suositella tiettyjä kokoonpanoja epätavallisiin sovelluksiin tai vianmääritykseen olemassa olevissa järjestelmissä. Näiden resurssien hyödyntäminen suunnitteluvaiheessa estää kalliit virheet ja uudelleensuunnittelut.
Viimeiset huomiot
Suuntasäätöventtiili WMR palvelee sovelluksia, joissa mekaaninen asennonsäätö ja luotettava kytkentä ovat tärkeämpiä kuin elektroninen hienostuneisuus. Sen hyväksi havaittu muotoilu kestää vaativat kaivos-, metalli- ja materiaalinkäsittelyolosuhteet ilman elektronisten ohjainten haavoittuvuuksia. Sen kykyjen ja rajoitusten ymmärtäminen antaa insinöörille mahdollisuuden soveltaa sitä tehokkaasti.
Oikea nesteenhallinta pidentää venttiilin käyttöikää merkittävästi. Puhtausstandardien ylläpitäminen, käyttö tietyillä lämpötila- ja viskositeettialueilla ja T-portin paineen hallinta estää useimmat vikatilat. Nämä yksinkertaiset varotoimet tekevät suuntasäätöventtiilistä WMR pitkäikäisen komponentin, joka tarjoaa vuosikymmeniä palvelua.
Maailmassa, joka pyrkii kohti digitaalista muutosta, WMR-venttiili todistaa, että mekaanisilla ratkaisuilla on edelleen tärkeä rooli. Sen kyvyttömyys hakkeroitua tai etämanipuloida tarjoaa luontaista turvallisuutta. Koneen asennon ja hydraulisen toiminnan välinen fyysinen yhteys luo ennustettavan käyttäytymisen, johon turvajärjestelmät voivat luottaa. Näistä syistä suuntasäätöventtiili WMR on edelleen tärkeä nykyaikaisessa teollisuushydrauliikassa.
