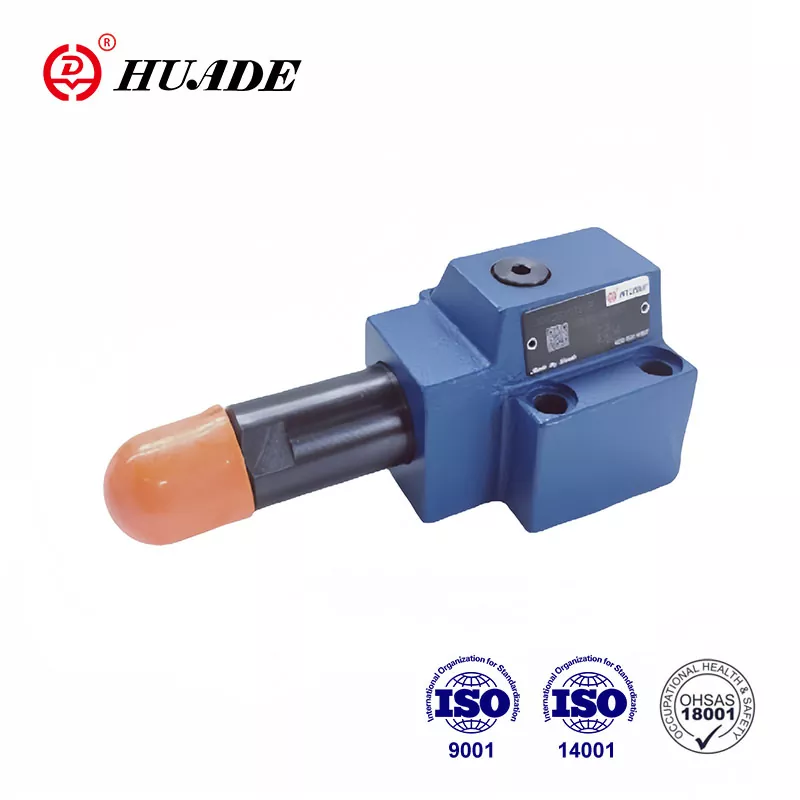

Painejaksoventtiili tyyppi DZ 10 DP on suorakäyttöinen painejaksoventtiili. Sitä käytetään toisen järjestelmän paineriippuvaiseen sekvensointiin. Sitä myydään villisti Kiinassa ja ulkomailla korkealla laadulla ja halvemmalla. Huade® painesekvenssiventtiili täyttää täysin hydrauliteollisuuden kansainväliset standardit. Edistyksellisen Rexroth-teknologian ansiosta Huade®-hydrauliventtiilit ovat suorituskyvyltään yhteensopivia Rexrothin kanssa.
|
Tekniset tiedot |
|
|
Tulopaine, portti P, B (X） (MPa) |
31.5 asti |
|
Lähtöpaine, portti A (MPa) |
21.0 asti |
|
Vastapaine, portti T (MPa) |
16.0 asti |
|
Suurin sallittu virtaus (l/min) |
80:een |
|
Nesteet |
Mineraaliöljy (NBR-tiivisteelle) tai fosfaattiesteri (FPM-tiivisteelle) |
|
Viskositeettialue (mm ²/s) |
10-800 |
|
Nesteen lämpötila-alue (℃) |
-30 - +80 |
|
Nesteen puhtaus (um) |
Nesteen puhtaus Nesteen suurin sallittu kontaminaatioaste NAS 1638 Class 9 mukaan |
|
Suurin virtaus (l/min) |
80 asti |
Ominaisuudet:
▶ Alalevyasennukseen
▶ 4 paineluokkaa
▶ 4 säätöelementtiä:
. Pyörivä nuppi
. Hihassa kuusikulmio ja suojahattu
. Lukittava kiertonuppi asteikolla
. Pyörivä nuppi asteikolla
▶ Painemittariliitännällä
▶ Takaiskuventtiili, valinnainen
▶ Asennuskuvio DIN 24 340, muoto D, ISO 5781 ja CETOP - RP 121H mukaan
Sovellus:
Tätä painejaksoventtiiliä DZ 10 DP voidaan käyttää laajasti nosto- ja kuljetuskoneiden, rakennuskoneiden, teollisuusajoneuvojen, työstökoneiden, laivojen, metallurgian ja muiden laitteiden hydraulijärjestelmissä.
Järjestyspaine asetetaan säätöelementillä (1).
Puristusjousi (2) pitää ohjauskelan (3) aloitusasennossa, venttiili on kiinni. Paine aukossa A on ohjauskelan (3) mäntäalueella, joka on vastapäätä puristusjousta (2) ohjauslinjan (4) kautta. Kun paine saavuttaa puristusjouselle (2) asetetun arvon, ohjauskela (3) siirtyy ja avaa liitännän A - B. Porttiin B kytketty järjestelmä jaksotetaan ilman, että kanavan A paine putoaa.
Ohjaussignaali saadaan ohjauslinjan (4) kautta portista A tai ulkoisesti liitännän X kautta.
Venttiilin sovelluksesta riippuen vuotava tyhjennysöljy voidaan ohjata ulkoisesti liitännän Y kautta tai sisäisesti B:n kautta.
DZ 10 DP 1 -40B rakenne
DZ 10 DP-10B:n symbolit
