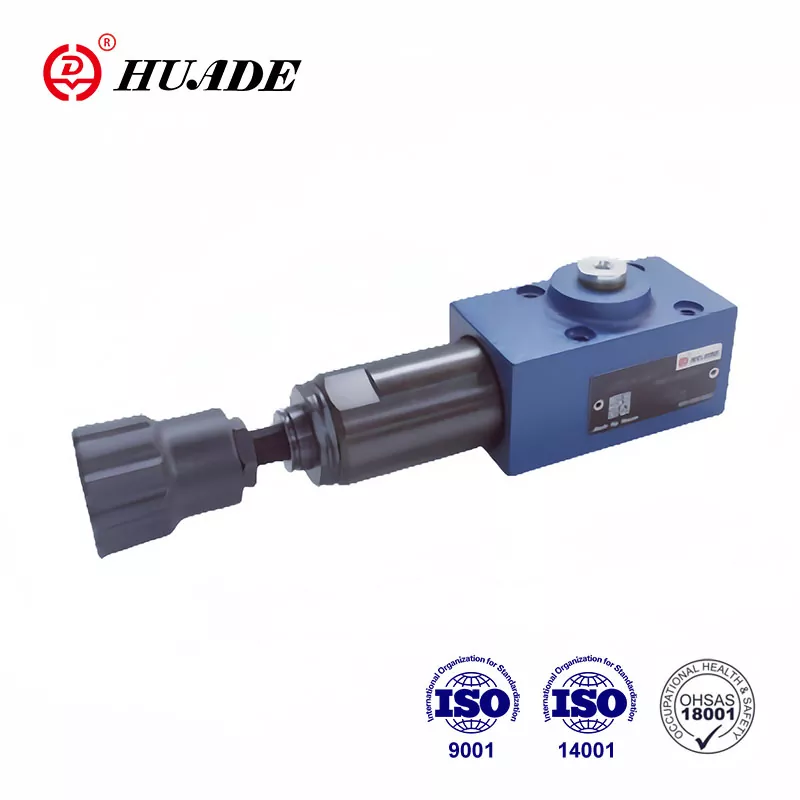

Venttiilityyppi DZ 6 DP on suorakäyttöinen painejärjestysventtiili. Kahden pitkäaikaisen ja syvällisen yhteistyön ansiosta Rexrothin kanssa Huade®-hydrauliset paineventtiilit vastaavat suorituskyvyltään Rexrothia. Tätä painesekvenssiventtiiliä voidaan käyttää laajasti nosto- ja kuljetuskoneiden, rakennuskoneiden, teollisuusajoneuvojen, työstökoneiden, laivojen, metallurgian ja muiden laitteiden hydraulijärjestelmässä.
|
Tekniset tiedot |
|
|
Tulopaine, portti P, B (X） (MPa) |
31.5 asti |
|
Lähtöpaine, portti A (MPa) |
21.0 asti |
|
Vastapaine, portti T (MPa) |
16.0 asti |
|
Suurin sallittu virtaus (l/min) |
60:een |
|
Nesteet |
Mineraaliöljy (NBR-tiivisteelle) tai fosfaattiesteri (FPM-tiivisteelle) |
|
Viskositeettialue (mm ²/s) |
10-800 |
|
Nesteen lämpötila-alue (℃) |
-30 - +80 |
|
Nesteen puhtaus (um) |
Nesteen puhtaus Nesteen suurin sallittu kontaminaatioaste NAS 1638 Class 9 mukaan |
|
Suurin virtaus (l/min) |
60 asti |
Ominaisuudet:
▶ Alalevyasennukseen
▶ 5 painevaihetta
▶ 4 säätöelementtiä:
. Pyörivä nuppi
. Kantaruuvi kuusikulmaisella ja suojakorkilla,
Lukittava kiertonuppi asteikolla
Pyörivä nuppi asteikolla
▶ Takaiskuventtiili, lisävaruste
▶ Asennuskuvio DIN 24 340, muoto A, ISO 4401 ja CETOP - RP 121H mukaan
Sovellus:
Painesarjaventtiiliä DZ 6 DP käytetään toisen järjestelmän paineriippuvaiseen liitäntään.
Sarjapaineen säätö tapahtuu säätöelementin (4) kautta.
Jousi (3) pitää ohjauskelan (2) vapaa-asennossa, venttiili on tukossa. Kanavan P paine on ohjauskelan (2) puolan pinnalla jousta (3) vastapäätä ohjauslinjan (6) kautta.
Jos paine kanavassa P saavuttaa jousen (3) asetetun arvon, ohjauskelaa (2) siirretään vasemmalle ja liitäntä P:hen A avataan. Kanavan A järjestelmä on kytketty ilman paineen laskua kanavassa P.
Ohjaussignaali tulee sisäisesti ohjauslinjan (6) kautta kanavasta P tai ulkoisesti portin B (X) kautta.
Vuotoöljyn tyhjennys tapahtuu venttiilin käytöstä riippuen ulkoisesti portin T(Y) kautta tai sisäisesti A:n kautta.
DZ 6 DP 1 -50B:n rakenne
DZ 6 DP-10B:n symbolit
