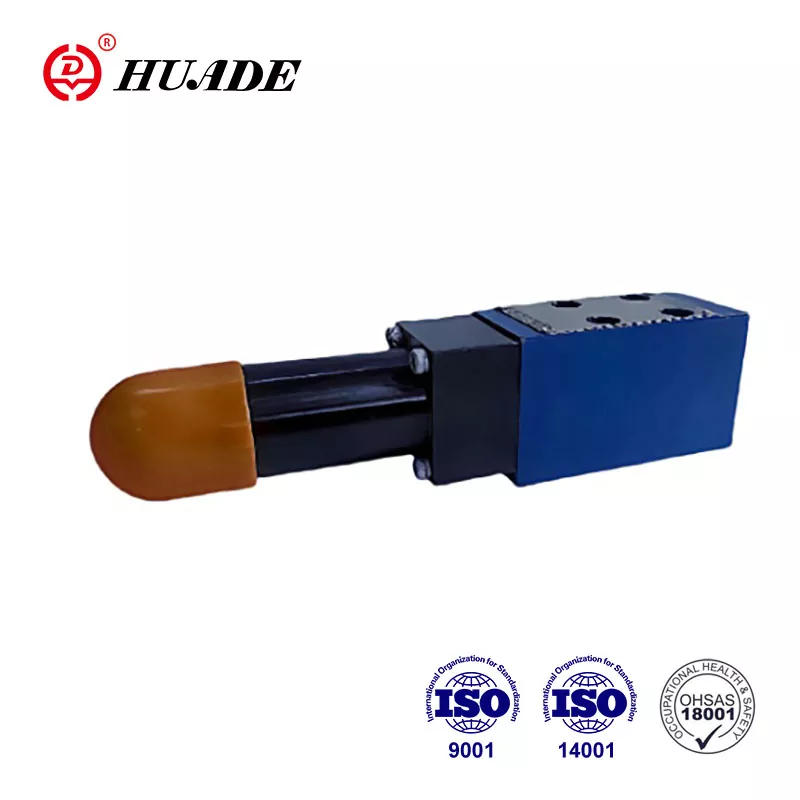

Painesarjaventtiiliä DZ 5 DP käytetään ohjaamaan öljyä toiseen järjestelmään asetetulla paineella.
Rexrothin edistyneen teknologian käyttöönoton ansiosta Huade®-hydrauliventtiilit ovat suorituskyvyltään ja laadultaan yhteensopivia Rexrothin kanssa. Hinta on kohtuullisempi. Tehtaalla on kehittyneet tuotantolaitteet ja tiukat testausjärjestelmät kaikkialta maailmasta tuotteiden erinomaisen suorituskyvyn varmistamiseksi.
|
Tekniset tiedot |
|
|
Tulopaine, portti P, B (X） (MPa) |
jopa 210; ilman takaiskuventtiiliä 31.5 asti |
|
Lähtöpaine, portti A (MPa) |
31.5 asti |
|
Vastapaine, portti T (MPa) |
6.0:aan |
|
Suurin sallittu virtaus (l/min) |
30 asti |
|
Nesteet |
Mineraaliöljy (NBR-tiivisteelle) tai fosfaattiesteri (FPM-tiivisteelle) |
|
Viskositeettialue (mm ²/s) |
10-800 |
|
Nesteen lämpötila-alue (℃) |
-30 - +80 |
|
Nesteen puhtaus (um) |
Nesteen puhtaus Nesteen suurin sallittu kontaminaatioaste NAS 1638 Class 9 mukaan |
Ominaisuudet:
▶ Alalevyasennukseen
▶ Etulaippakiinnitys
▶ 5 painealuetta
▶ 4 erilaista asetuselementtiä
. Pyörivä nuppi
. Hihassa kuusikulmio ja suojahattu
. Lukittava kiertonuppi asteikolla
. Pyörivä nuppi asteikolla
▶ Valinnainen takaiskuventtiili
▶ Asennuskuvio standardin DIN 24 340 mukaan, muoto C osalevyille
Sovellus:
Tätä DZ 5 DP -painesekvenssiventtiiliä voidaan käyttää laajasti nosto- ja kuljetuskoneiden, rakennuskoneiden, teollisuusajoneuvojen, työstökoneiden, laivojen, metallurgian ja muiden laitteiden hydraulijärjestelmissä.
1. Painesarjaventtiilin DZ 5 DP osa ja symboli
Venttiilit tyyppi DZ 5 DP ovat suoratoimisia jaksoventtiilejä. Tämän tyyppiset venttiilit koostuvat periaatteessa kotelosta (1), ohjausrullasta (2), jousista (3) ja paineensäätöelementistä (4) sekä tarvittaessa takaiskuventtiilistä (5).
Paine, jolla venttiili kuljettaa öljyä, asetetaan paineensäätöelementissä (4). Jouset (3) pitävät ohjauskelan (2) aloitusasennossa ja venttiili pysyy kiinni. Paine portissa P siirtyy porauksen (6) ja suihkun (7) kautta puolan käyttöalueelle ohjausjousien (3) vastakkaisessa päässä.
Kun paine portissa P saavuttaa asetetun arvon, kela liikkuu jousta vasten ja yhdistää portin P porttiin A.
Signaali tätä varten kulkee sisäisesti porauksen (6) kautta portista P.
Öljy kulkee nyt A-porttiin kytkettyyn järjestelmään, mutta paine portissa P ei laske.
Pilottiöljyä voidaan syöttää myös ulospäin portin B(X) kautta.
Venttiilin sovelluksesta riippuen ohjausöljyn paluu voi tapahtua ulkoisesti portin T(Y) kautta tai sisäisesti.
Öljyn vapaan paluuvirtauksen mahdollistamiseksi portista A porttiin P voidaan tarvittaessa sisällyttää takaiskuventtiili (5).
DZ5DP-3-10B:n rakenne
DZ 5 DP-10B:n symbolit
