Kun kävelet tehdaslattian läpi tai tarkastat raskaita koneita, näet monimutkaisten hydraulijärjestelmien näkyviä osia. Mutta näiden koneiden sisään on piilotettu komponentteja, jotka saavat kaiken toimimaan sujuvasti. Suuntasäätöventtiili WMU on yksi näistä kriittisistä osista, joka ohjaa hydraulinestettä hiljaa saadakseen sylinterit ulos, vetäytymään ja pysähtymään juuri silloin, kun niitä tarvitaan.
Jos olet insinööri, joka valitsee komponentteja uudelle koneelle, huoltoteknikko, joka etsii itsepintaista hydrauliongelmaa, tai hankintapäällikkö, joka yrittää tasapainottaa laatua ja kustannuksia, WMU:n suuntasäätöventtiilin ymmärtäminen voi säästää aikaa, rahaa ja päänsärkyä. Tämä opas erittelee yksinkertaisesti kaiken, mitä sinun tulee tietää tästä työhevosventtiilistä.
Mikä tekee WMU:n suuntasäätöventtiilistä erilaisen?
Suuntasäätöventtiili WMU kuuluu hydraulisten venttiilien perheeseen, joka ohjaa nesteen virtauspaikkaa järjestelmässä. Ajattele sitä hydrauliöljyn liikenteenohjaajana. Kun toimilaitteen on ulotuttava, venttiili avaa tiettyjä reittejä. Kun sen on vedettävä sisään, venttiili vaihtaa eri reittejä. WMU saavuttaa tämän mekaanisen toiminnan avulla, mikä erottaa sen sähköisesti ohjatuista venttiileistä.
"WMU"-merkintä kertoo jotain tärkeää tämän venttiilin toiminnasta. "W" tarkoittaa tietä tai suuntaa, mikä osoittaa, että se ohjaa virtaussuuntaa. "M" signaloi mekaanista toimintaa, mikä tarkoittaa, että sitä käytetään fyysisellä liikkeellä sähköisten signaalien sijaan. "U" näkyy usein "R":n rinnalla (kuten WMU/R:ssä) osoittamaan rullan männän toimintaa. Tämä mekaaninen lähestymistapa tekee suunnansäätöventtiilistä WMU erityisen luotettavan ankarissa ympäristöissä, joissa elektroniikka saattaa epäonnistua.
Venttiilin sisällä on neljä pääkomponenttia, jotka toimivat yhdessä. Venttiilin runko sisältää kaiken ja tarjoaa asennusliittymän. Rulla tai vipu ulkonee rungosta odottaen, että liikkuvaan varusteeseesi kiinnitetty ulkoinen nokka tai koira koskettaa sitä. Kun tämä kosketus tapahtuu, se työntää ohjauskelaa venttiilin rungon sisällä ja vaihtaa hydrauliikan kulkureittejä. Palautusjousi työntää sitten kaiken takaisin lähtöasentoon, kun nokka liikkuu pois.
Kuinka WMU todella toimii järjestelmässäsi
Suuntasäätöventtiilin WMU toiminnan ymmärtäminen alkaa ymmärtämällä, mitä tyypillisen konesyklin aikana tapahtuu. Oletetaan, että käytät hydraulipuristinta. Kun puristussylinteri ulottuu alaspäin, painimeen asennettu nokka koskettaa lopulta WMU-venttiilisi rullaa. Tämä mekaaninen kosketus työntää venttiilikelan uuteen asentoon, mikä saattaa osoittaa prosessisi seuraavan vaiheen alkavan tai laukaista turvatoiminnon.
Tämän mekaanisen toiminnan kauneus on sen yksinkertaisuus ja luotettavuus. Solenoidikäämejä ei tarvitse palaa, sähköliitäntöjä ei syöpyä eikä ohjauspainetta tarvita. Suunnansäätöventtiili WMU muuntaa fyysisen asennon suoraan hydrauliseksi signaaliksi. Tämä tekee siitä pohjimmiltaan hydraulisen rajakytkimen, joka on täydellinen sekvensointitoimintoihin, joissa yksi toiminto on suoritettava ennen seuraavan alkamista.
Venttiili liitetään järjestelmääsi standardoitujen asennuskuvioiden kautta. Useimmat WMU-venttiilit noudattavat ISO 4401-03-02-0-05- tai DIN 24340 Form A -standardeja, mikä tarkoittaa, että ne asennetaan niin kutsuttuun NG6-alalevyyn. Tämä standardointi on ratkaisevan tärkeää, koska se tarkoittaa, että voit vaihtaa eri valmistajien venttiilejä suunnittelematta koko järjestelmääsi uudelleen. Jotkut suuremmat versiot käyttävät NG10-kiinnitystä, joka käsittelee suurempia virtausnopeuksia.
Kun ostat suuntasäätöventtiilin WMU, näet kokoonpanot, jotka on kuvattu "3/2-tie" tai "4/3-tie". Nämä numerot kertovat porteista ja paikoista. 4/3-tieventtiilissä on neljä porttia (paine, säiliö ja kaksi työporttia, jotka on merkitty A ja B) ja kolme mahdollista asentoa. Keskiasento on erityisen tärkeä, koska se määrittää, mitä tapahtuu, kun venttiiliä ei käytetä. Jotkut mallit pitävät kaiken lukittuna keskiasennossa ja pitävät toimilaitteen paikallaan. Toiset päästävät virtauksen säiliöön vapauttaen painetta. Oikea valinta riippuu sovelluksestasi.
Tekniset tiedot, joilla on todella merkitystä
Suuntasäätöventtiili WMU käsittelee vaikuttavat tekniset tiedot, jotka tekevät siitä sopivan vakavaan teollisuustyöhön. Maksimipainearvot saavuttavat tyypillisesti 315 baaria, mikä tarkoittaa noin 4 569 paunaa neliötuumaa kohti. Virtauskapasiteettia varten NG6-kokoinen käsittelee jopa 60 litraa minuutissa, kun taas NG10-versiot nostavat sen 120 litraan minuutissa. Näillä luvuilla on merkitystä, koska venttiilin alimitoitus aiheuttaa paineen laskua ja lämpöä, kun taas ylimitoitus tuhlaa rahaa.
Lämpötila-alue on toinen käytännön näkökohta. Suuntasäätöventtiili WMU toimii luotettavasti negatiivisesta 30 astetta positiiviseen 80 celsiusasteeseen. Se kattaa useimmat teollisuusympäristöt, vaikka saatat tarvita erityisiä tiivisteitä äärimmäisiin olosuhteisiin. Tiivisteistä puheen ollen, vakioventtiileissä on NBR (nitriilikumi) tiivisteet, jotka toimivat hyvin mineraalipohjaisten hydrauliöljyjen kanssa. Jos järjestelmäsi käyttää synteettisiä nesteitä tai toimii korkeissa lämpötiloissa, voit määrittää sen sijaan FKM (Viton) -tiivisteet.
Yksi spesifikaatio, joka usein jää huomiotta, on rullan männän säteittäinen toleranssi. Suunnansäätöventtiili WMU sietää jopa 30 asteen kohdistusvirheitä nokan ja rullan välillä. Tämä joustavuus on uskomattoman arvokasta asennuksen ja käytön aikana. Asennuskannattimet eivät ehkä ole täysin kohdakkain, rakenneosat voivat taipua kuormituksen alaisena ja lämpölaajeneminen saattaa siirtää osia hieman. Tämä 30 asteen toleranssi pitää kaiken toiminnassa näistä todellisista epätäydellisyyksistä huolimatta.
Venttiili käsittelee myös laajaa viskositeettialuetta, 2,8 - 500 neliömillimetriä sekunnissa. Tämä tarkoittaa, että se toimii ohuiden hydrauliöljyjen kanssa kylmällä säällä ja paksumpien öljyjen kanssa käyttölämpötilassa. On kuitenkin olemassa kompromissi. Korkeampi viskositeetti lisää sisäistä kitkaa ja painehäviötä, joten saatat huomata hitaampia vasteaikoja kylmäkäynnistyksessä.
Parhaat asennuksen käytännöt, joita et voi sivuuttaa
Suuntasäätöventtiilin WMU asentaminen oikein tekee eron vuosien luotettavan palvelun ja turhauttavien huoltotöiden välillä. Aloita puhtaudesta. Varmista ennen venttiilin purkamista, että hydraulijärjestelmäsi täyttää puhtausstandardit. ISO 4406 19/17/14 tai NAS 1638 Class 9 edustaa hyväksyttäviä kontaminaatiotasoja. Huuhtele järjestelmäsi perusteellisesti ennen asennusta, koska venttiiliin pääsevä lika aiheuttaa ongelmia myöhemmin.
Asennuspinnalla on enemmän merkitystä kuin monet ihmiset ymmärtävät. Alalevyn tulee olla tasainen, eikä siinä saa olla purseita tai naarmuja portin aukkojen ympärillä. Pienetkin puutteet voivat luoda vuotoreittejä tai estää oikean istuvuuden. Kiristä kiinnityspultit spesifikaatioiden mukaisesti poikittaiskuviolla, aivan kuten auton pyörän muttereilla. Tämä varmistaa tasaisen paineen jakautumisen ja kunnollisen tiivistyksen.
Kun asetat suuntasäätöventtiiliä WMU koneellesi, mieti, miten nokka koskettaa rullaa. Rulla voi pyöriä 90 astetta kotelossaan, mikä antaa sinulle joustavuutta asennussuunnassa. Haluat kuitenkin minimoida sivukuormituksen mahdollisimman paljon. Vaikka venttiili sietää 30 asteen kohdistusvirheitä, toiminta tämän toleranssin reunalla koko ajan nopeuttaa kulumista. Pyri suoraan nelikulmaiseen kosketukseen nokan ja rullan välillä.
Nokan suunnitteluun kannattaa kiinnittää huomiota, vaikka se ei teknisesti ole osa itse venttiiliä. Huonosti suunniteltu nokkaprofiili voi tuhota muuten erinomaisen suuntasäätöventtiilin WMU-asennuksen. Vältä jyrkkiä ramppikulmia, jotka aiheuttavat iskukuormitusta. Nokan tulee koskettaa rullaa tasaisesti, työntää se koko liikkeensä läpi ilman liiallista voimaa ja vapauttaa sitten puhtaasti. Terävät reunat tai kuluneet nokkapinnat aiheuttavat iskukuormitusta, joka vahingoittaa sekä nokkaa että venttiilin sisäosia.
Yleisiä ongelmia ja niiden korjaamista
Suuntasäätöventtiili WMU on mekaanisesti kestävä, mutta se ei ole tuhoutumaton. Yleisten vikatilojen ymmärtäminen auttaa sinua vianmäärityksessä nopeasti ja estämään vikoja ennen kuin ne tapahtuvat.
Kelan tarttuminen on yleisin ongelma. Huomaat oireita, kuten hidas tai epätäydellinen vaihtaminen, jossa toimilaite ei saavuta iskunsa loppuun tai epäröi liikkeen aikana. Perimmäinen syy on yleensä saastuminen. Likahiukkaset jäävät loukkuun puolan ja reiän väliin, jolloin syntyy kitkaa, jota käyttövoima ei voi voittaa. Joskus näet myös puolan tarttuvan kiinni sivulatauksesta, jolloin virheellinen kohdistus saa puolan takertumaan reiän toista puolta vasten. Ratkaisu sisältää suodatuksen parantamisen, järjestelmän huuhtelun ja kohdistuksen tarkistamisen. Vakavissa tapauksissa saatat joutua vaihtamaan venttiilin kokonaan, jos reikä on uurrettu.
Rullan ja männän kuluminen ilmenee epäjohdonmukaisena laukaisuna. Suunnansäätöventtiili WMU saattaa toimia hyvin kymmenien jaksojen ajan, mutta ei yhtäkkiä vaihda. Tai saatat huomata, että käyttövoimaa tarvitaan lisää. Tämä johtuu siitä, että nokan ja rullan väliset kosketuspinnat kuluvat ajan myötä, varsinkin ilman riittävää voitelua. Tämän kulumisen aiheuttamat metallihiukkaset kiertävät sitten järjestelmäsi läpi ja nopeuttavat muiden osien kulumista. Ennaltaehkäisyyn kuuluu sen varmistaminen, että hydraulineste säilyttää oikean voitelukalvon, ja kohdistuksen tarkistaminen säännöllisesti. Kun huomattavaa kulumista tapahtuu, vaihtaminen on yleensä kustannustehokkaampaa kuin korjaaminen.
Kevään epäonnistuminen on harvinaisempaa, mutta dramaattisempaa. Jos palautusjousi katkeaa tai jumiutuu, suunnansäätöventtiili WMU juuttuu aktivoituun asentoon eikä palaa vapaalle. Konepyöräsi pysähtyy, usein hankalaan tai vaaralliseen asentoon. Tämä vikatila johtuu siitä, että monet järjestelmät sisältävät redundantteja turvaominaisuuksia sen sijaan, että ne luottaisivat pelkästään venttiiliin. Säännöllinen tarkastus auttaa havaitsemaan jousen väsymisen ennen täydellistä vikaa, ja monet huolto-ohjelmat sisältävät ennaltaehkäisevän jousen vaihdon aika- tai jaksokohtaisesti.
Hydraulinen isku aiheuttaa ongelmia, jotka eivät välttämättä ole heti ilmeisiä. Kun suuntasäätöventtiili WMU vaihtaa asentoa äkillisesti, se luo ohimeneviä painepiikkejä linjoihin. Nämä piikit synnyttävät melua, nopeuttavat komponenttien väsymistä ja voivat aiheuttaa kavitaatiovaurioita. Kuulet sen pamauksena tai vasarana hydraulilinjoissasi. Ratkaisu sisältää kuristusventtiilien tai iskunvaimentimien lisäämisen painelinjaan virtauksen muutosten hidastamiseksi. Tämä aiheuttaa ylimääräisen painehäviön, joten sinun on otettava se huomioon järjestelmäsi suunnittelussa.
Huoltostrategiat, jotka todella toimivat
Suuntasäätöventtiilin WMU:n toiminta luotettavasti ei vaadi eksoottisia työkaluja tai edistynyttä koulutusta, mutta se vaatii johdonmukaisuutta. Tärkein huoltotehtävä on myös yksinkertaisin: puhdista hydraulineste. Vaihda neste valmistajan suositusten mukaan, ei vain silloin, kun se näyttää likaiselta. Hydrauliöljy hajoaa kemiallisesti ajan myötä, vaikka se näyttää edelleen puhtaalta. Käytä sovelluksellesi luokiteltuja suodattimia ja vaihda niitä aikataulussa.
Tarkkaile järjestelmäpainetta säännöllisesti. Äkillinen paineen lasku voi olla merkki sisäisestä vuodosta venttiilissä. Asteittainen painehäviö viikkojen tai kuukausien aikana viittaa tiivisteen hajoamiseen. Kun huomaat nämä trendit ajoissa, voit ajoittaa huollon suunniteltujen seisokkien aikana hätäpysäytysten sijaan.
Kiinnitä huomiota epätavallisiin ääniin. Suuntasäätöventtiilin WMU tulee toimia hiljaa lukuun ottamatta pientä naksahdusta, kun se vaihtaa asentoa. Jauhaminen, kiljuminen tai jysähdysäänet ovat kaikki merkki ongelmista. Hionta tarkoittaa yleensä saastumista, nauhoittavia kohtia riittämättömälle voitelulle ja iskusignaaleja hydraulisesta iskusta.
Tarkista nokan ja rullan kunto rutiinitarkastusten aikana. Etsi kulumisen, naarmujen tai muodonmuutosten merkkejä. Kulunut nokkapinta saattaa silti laukaista venttiilin, mutta aiheuttaa iskukuormitusta, joka nopeuttaa sisäistä kulumista. Rullan tulee pyöriä vapaasti laakerillaan. Jos se on jäätynyt paikoilleen, nokka vetää rullan pinnan poikki sen sijaan, että se rullaa tasaisesti, mikä aiheuttaa liiallista lämpöä ja kulumista.
Säilytä yksityiskohtaiset huoltokirjat. Huomaa, kun vaihdat suodattimia, huuhtelet järjestelmän ja havaitset oireet. Usein esiin tulee malleja, jotka auttavat ennustamaan ongelmia ennen kuin ne aiheuttavat epäonnistumisia. Jos esimerkiksi huomaat, että kela takertuu yleensä noin 10 000 jakson jälkeen, voit suunnitella ennaltaehkäisevän vaihdon 8 000 jaksolle.
OEM vs yhteensopivat vaihtoehdot: oikean valinnan tekeminen
Suuntasäätöventtiilien markkinat tarjoavat sekä alkuperäisten laitevalmistajien tuotteita että yhteensopivia vaihtoehtoja. Bosch Rexroth asettaa standardin WMU-venttiileiden ensisijaisena OEM-valmistajana, jolla on vuosikymmeniä todistettu suorituskyky eri toimialoilla. Niiden venttiilejä esiintyy sovelluksissa rakennuslaitteista kemiankäsittelylaitoksiin, ilmailun maatukilaitteista merijärjestelmiin.

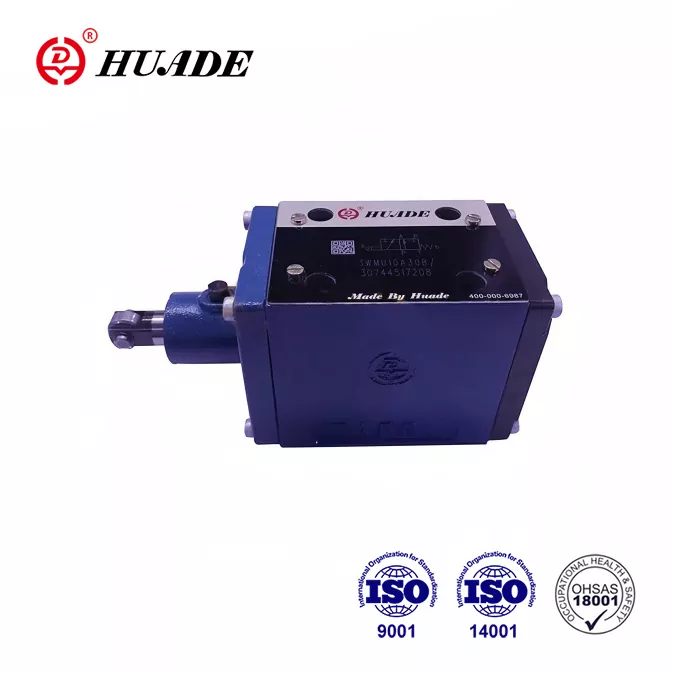

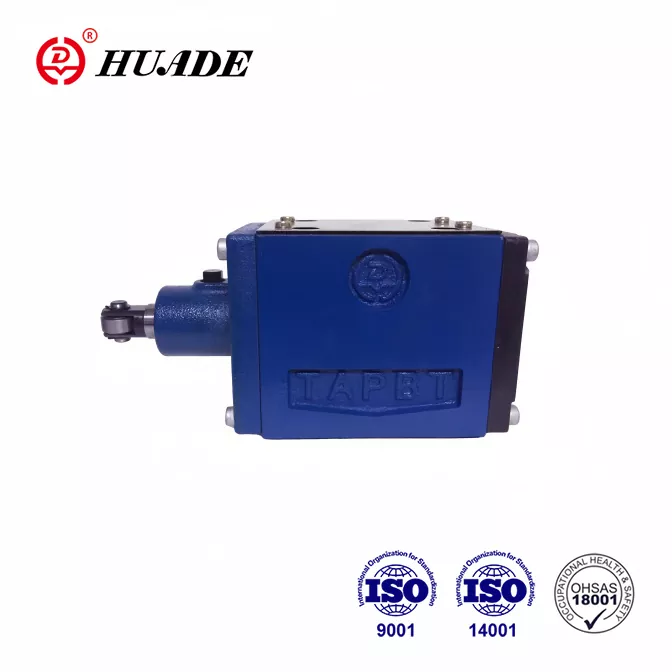

Yhteensopivat valmistajat, kuten Huade Hydraulic, valmistavat venttiileitä, jotka täyttävät samat standardit ja tarjoavat vaihdettavan asennuksen. Nämä vaihtoehdot maksavat yleensä 20–30 prosenttia vähemmän kuin OEM-tuotteet, mikä kuulostaa houkuttelevalta, kun hallitset budjettia. Todellinen kysymys on, onko näillä kustannussäästöillä järkeä sinun sovelluksessasi.
OEM-venttiilit ovat järkeviä kriittisissä järjestelmissä, joissa vika aiheuttaa turvallisuusriskejä tai erittäin kalliita seisokkeja. Ajattele suuntasäätöventtiiliä WMU, joka ohjaa merialuksen ohjausta tai kohdistaa raskaita kuormia terästehtaalle. OEM-laadusta maksamasi palkkio on vakuutus epäonnistumisen tuhoisilta kustannuksilta. OEM-venttiilit osoittavat tyypillisesti parempaa suorituskykyä tärisevässä ympäristössä ja säilyttävät tekniset tiedot useammilla jaksoilla.
Vähemmän kriittisissä sovelluksissa, joissa käyttösuhde on pienempi, yhteensopivat venttiilit voivat optimoida kokonaisomistuskustannukset. Suuntasäätöventtiili WMU, joka sekvensoi hidasta puristinta työpajassa, ei kohtaa samoja vaatimuksia kuin jatkuvassa tuotannossa. Yhteensopivien venttiilien kustannussäästöt antavat sinun varastoida varaosia tai päivittää muita järjestelmäkomponentteja. Varmista vain, että ostat hyvämaineisilta toimittajilta, jotka todella täyttävät vaatimansa standardit ja voivat toimittaa asiakirjoja.
Älykäs strategia sisältää kaksoislähteen. Käytä OEM-suuntasäätöventtiilejä kriittisillä reiteillä, joissa vika pysäyttää tuotannon tai aiheuttaa turvallisuusongelmia. Määritä yhteensopivat venttiilit toissijaisiin toimintoihin, joissa sinulla on varaa hieman heikentyneeseen luotettavuuteen. Tämä lähestymistapa tasapainottaa riskit ja kustannukset koko toimipisteessäsi.
Reaalimaailman sovellukset, joissa WMU loistaa
Suuntasäätöventtiili WMU loistaa sovelluksissa, joissa vaaditaan mekaanista asennon tunnistusta ja sähkökomponentit olisivat ongelmallisia. Työstökoneet ovat täydellinen esimerkki. Kun jyrsinkonepöytä liikkuu pääteasentoonsa, pöydässä oleva nokka koskettaa WMU-venttiiliä ja käynnistää seuraavan toimenpiteen. Tämän vuorovaikutuksen mekaaninen luonne toimii luotettavasti jopa jäähdytysneste-suihkun, metallilastujen ja lämpötilavaihteluiden kanssa, jotka haastavat sähköanturit.
Rei'ityspuristimet ja meistolaitteet käyttävät suuntasäätöventtiilejä laajasti sekvensointitoimintoihin. Puristussylinterissä on nokat, jotka laukaisevat venttiilit tietyissä kohdissa iskun aikana. Yksi venttiili saattaa ilmoittaa, kun pitopiirin suutin on kiinni. Toinen saattaa laukaista osan irtoamisen. Kolmas saattaa hallita turvaporttia. Nämä mekaaniset lukitukset tarjoavat luotettavan sekvenssin ilman monimutkaista ohjelmointia tai sähköpaneeleja, jotka lisäävät kustannuksia ja vikapisteitä.
Metallurgiset laitteet toimivat ankarimmissa kuviteltavissa olevissa teollisuusympäristöissä. Valssaamoissa, takomoissa ja lämpökäsittelyjärjestelmissä yhdistyvät korkeat lämpötilat, raskas saastuminen ja voimakas tärinä. Suuntasäätöventtiili WMU käsittelee nämä olosuhteet paremmin kuin sähkökäyttöiset vaihtoehdot. Mekaaninen käyttö ei välitä sähkömagneettisista häiriöistä, pölystä tai äärimmäisistä lämpötiloista, jotka poistaisivat elektroniset komponentit käytöstä.
Meri- ja offshore-sovellukset arvostavat mekaanisen ohjauksen luotettavuutta. Suolasumu, kosteus ja jatkuva tärinä piinaavat laivojen ja laivojen sähköjärjestelmiä. Kannen koneita tai ohjausjärjestelmiä ohjaava suuntasäätöventtiili WMU tarjoaa luotettavan toiminnan ilman korroosiota. Mekaaninen luonne yksinkertaistaa myös huoltoa, koska et tarvitse erikoistuneita elektronisia diagnostiikkalaitteita.
Materiaalinkäsittelyjärjestelmissä käytetään WMU-venttiilejä rajapysäykseen ja asennon tunnistamiseen. Hydraulinen nostosylinteri ulottuu, kunnes se saavuttaa esiasetetun asennon, jossa nokka laukaisee venttiilin pysäyttämään liikkeen tai ilmoittamaan valmiudesta seuraavaa toimintoa varten. Tämä mekaaninen takaisinkytkentä on välitön, eikä se riipu ajoituspiireistä tai antureista, jotka saattavat poiketa kalibroinnista.
Optimaalisen suorituskyvyn järjestelmän suunnittelussa huomioitavaa
Suuntasäätöventtiilin WMU integroiminen hydraulijärjestelmääsi vaatii ajattelua muutakin kuin itse venttiiliä. Venttiili on vuorovaikutuksessa kaikkien muiden komponenttien kanssa, joten järjestelmätason suunnitteluvalinnat vaikuttavat suorituskykyyn ja luotettavuuteen.
Painelinjan suunnittelulla on enemmän merkitystä kuin monet insinöörit ymmärtävät. Kun suuntasäätöventtiili WMU vaihtaa asentoa, se luo virtaustransientteja, jotka voivat nostaa painetta koko järjestelmässä. Nämä painepiikit rasittavat jokaista komponenttia ja aiheuttavat hydraulijärjestelmissä usein kuuluvia pamahduksia. Pienen aukon tai kuristusventtiilin lisääminen painelinjaan vaimentaa nämä transientit. Kompromissi on lisäpaineen pudotus ja jonkin verran lämmöntuotantoa, mutta iskukuormituksen väheneminen pidentää komponenttien käyttöikää merkittävästi.
Virtauskapasiteetti vaatii huolellista sovittamista. Suuntasäätöventtiiliä WMU on saatavana eri kokoisina juuri siksi, että yksi koko ei sovi kaikkiin sovelluksiin. Alimitoitus aiheuttaa liiallisen painehäviön, mikä hukkaa tehoa ja tuottaa lämpöä. Toimilaitteet reagoivat hitaasti ja venttiili käy kuumana. Ylimitoitus vaikuttaa turvallisemmalta, mutta maksaa enemmän kuin on tarpeen ja voi itse asiassa aiheuttaa ohjausongelmia joissakin sovelluksissa. Laske maksimivirtaustarpeesi huolellisesti ja valitse seuraava standardikoko suurempi.
Suodatus ansaitsee enemmän huomiota kuin se yleensä saa. Suuntasäätöventtiilissä WMU on tiukat välykset kelan ja reiän välillä, tyypillisesti mikroneina mitattuna. Tavallisia järjestelmäsuodattimia pienemmät hiukkaset voivat silti aiheuttaa ongelmia. Harkitse tehokkaan suodattimen lisäämistä välittömästi kriittisten venttiilien eteen. Ylimääräinen painehäviö on minimaalinen, ja suoja likaantumista vastaan maksaa itsensä takaisin komponenttien pidennetyssä käyttöiässä.
Asennuspaikka vaikuttaa sekä suorituskykyyn että huoltoon. Suunnansäätöventtiilin WMU sijoittaminen paikkaan, jossa se näkyy helposti käytön aikana, auttaa vianetsinnässä. Mahdollisuus varmistaa visuaalisesti, että nokka koskettaa rullaa kunnolla, säästää tuntikausia pään naarmuuntumista, kun piirit eivät toimi odotetulla tavalla. Samanaikaisesti yritä minimoida putkien kulku venttiilin ja sen ohjaamien toimilaitteiden välillä. Jokainen letkun tai putken ylimääräinen jalka lisää paineen laskua, mahdollisia vuotokohtia ja loukkuun jääneen nesteen määrää, mikä hidastaa vastetta.
Mekaanisen suuntaohjauksen tulevaisuus
Tarkasteltaessa laajempia suuntauksia hydraulijärjestelmissä, saatat ihmetellä suuntasäätöventtiilin WMU pitkäaikaista paikkaa. Sähköhydrauliset suhteelliset venttiilit ja elektroniset ohjaimet tarjoavat kehittyneitä ominaisuuksia, joita mekaaniset venttiilit eivät voi verrata. Mekaaninen käyttö ei kuitenkaan ole vanhentumassa lähiaikoina.
Mekaanisten järjestelmien luotettavuusetu on edelleen vakuuttava tietyissä sovelluksissa. Kun vika ei ole vaihtoehto ja yksinkertaisuus on tärkeää, suora mekaaninen käyttö voittaa. Ankarissa olosuhteissa toimivat teollisuudenalat valitsevat edelleen suuntasäätöventtiilin WMU, koska se toimii silloin, kun elektroniikka ei. Ei ole päivitettävää ohjelmistoa, ei korruptoituvaa laiteohjelmistoa eikä uudelleenkalibroitavia antureita.
Kustannusnäkökohdat suosivat myös mekaanisia venttiileitä monissa sovelluksissa. Perussuuntasäätöventtiili WMU maksaa murto-osan siitä, mitä maksaisit vastaavasta elektroniikkajärjestelmästä. Kun otetaan huomioon asennusaika, ohjelmointi ja jatkuva huolto, kokonaiskustannusero tulee vieläkin selvemmäksi. Sovelluksissa, joissa yksinkertainen on-off-ohjaus riittää, ylimääräisen rahan käyttäminen suhteelliseen ohjaukseen ei ole järkevää.
Standardointi paranee edelleen, mikä tekee suunnansäätöventtiilistä WMU entistä monipuolisempaa. Kun valmistajat omaksuvat yleisiä asennusmalleja ja porttikokoonpanoja, saat enemmän vapautta yhdistellä eri toimittajien komponentteja. Tämä kilpailu edistää sekä innovaatioita että kustannusten alentamista, mikä hyödyttää loppukäyttäjiä.
Valintapäätöksesi tekeminen
Oikean suuntasäätöventtiilin WMU valitseminen sovellukseesi edellyttää teknisten vaatimusten mukauttamista ja kokonaiskustannusten huomioon ottamista. Aloita määrittelemällä selkeästi, mitä venttiiliä tarvitset. Mitä painetta ja virtausnopeuksia sen tulee kestää? Millaiset ympäristöolosuhteet se kohtaa? Kuinka monta sykliä päivässä se toimii? Mikä on epäonnistumisen seuraus?
Kun vaatimukset on määritetty, arvioi sekä OEM- että yhteensopivien valmistajien vaihtoehtoja. Pyydä täydellistä teknistä dokumentaatiota, ei vain markkinointikirjallisuutta. Etsi todellisia suorituskykykäyriä, mittapiirroksia ja huoltosuosituksia. Varo toimittajia, jotka eivät pysty antamaan yksityiskohtaisia eritelmiä tai esittävät väitteitä, jotka vaikuttavat liian hyvältä ollakseen totta.
Harkitse kokonaiskustannuskuvaa pelkän ostohinnan lisäksi. Halvempi venttiili, joka vaatii vaihtoa kaksi kertaa useammin, ei säästä rahaa. Ota huomioon asennusaika, varaosien saatavuus, teknisen tuen laatu ja mahdolliset seisokkikustannukset. Joskus maksaa enemmän etukäteen OEM-suuntasäätöventtiilistä WMU on taloudellisesti järkevää. Muina aikoina yhteensopiva vaihtoehto optimoi arvon.
Älä unohda tukea ja palvelua. Saatko helposti varaosia? Tarjoaako valmistaja teknistä tukea, jos sinulla on kysyttävää? Onko paikallisia jälleenmyyjiä, jotka varastoivat venttiilejä ja voivat toimittaa ne nopeasti, kun tarvitset hätävaihtoa? Nämä tekijät ovat usein tärkeämpiä kuin pienet hintaerot.
Suuntasäätöventtiili WMU edustaa hyväksi havaittua tekniikkaa, joka palvelee edelleen hyvin teollisuushydrauliikkaa. Sen mekaaninen yksinkertaisuus takaa luotettavuuden vaativissa ympäristöissä, joissa kehittyneemmät vaihtoehdot kamppailevat. Kun ymmärrät, miten nämä venttiilit toimivat, mitkä tekniset tiedot ovat tärkeitä ja kuinka niitä ylläpidetään oikein, voit ottaa ne käyttöön tehokkaasti järjestelmissäsi ja pitää ne käynnissä vuosia. Suunnitteletpa uutta konetta tai huollatpa olemassa olevia laitteita, WMU-suuntaventtiili ansaitsee huomion vankana ja kustannustehokkaana ratkaisuna hydraulivirtauksen säätöön.
