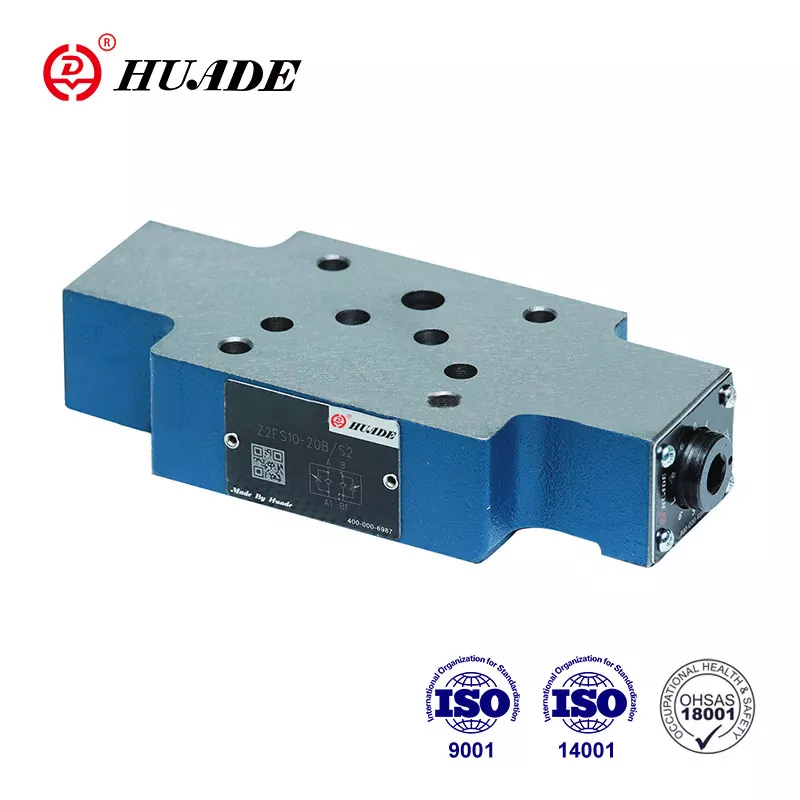

Kaksoiskaasu-/takaiskuventtiili tyyppi Z2FS 10...-30B/...on sandwich-levymallissa. Tätä virtausventtiiliä käytetään mittarin sisään- tai ulostulon ohjaukseen. Se voi korvata Rexrothin tarjoaman Z2FS 10-5-3X -sarjan kahden pitkäaikaisen yhteistyön ansiosta Rexrothin kanssa. Kuristusventtiilien Z2FS 10-5 tuotepakkaukset voidaan myös räätälöidä, kuten muovinen vedenpitävä pakkaus, vakiopakkaus tai vaneripakkaus.
|
Paine nestettä |
Mineraaliöljy (NBR-tiivisteelle) tai fosfaattiesteri (FPM-tiivisteelle) |
|
Nesteen lämpötila-alue (℃) |
-30 - +80 |
|
Viskositeettialue (mm ²/s) |
10-800 |
|
Saastumisaste |
Hydrauliöljyn suurin sallittu likaisuusaste NAS 1638:n mukaan |
|
Suurin työpaine (MPa) |
31.5 asti |
|
Suurin virtaus (l/min) |
160 asti |
|
Paino (kg) |
noin 3.1 |
Ominaisuudet:
▶ Sandwich-levyventtiili
▶ Siirtokuvio standardiin DIN 24 340 standardeista A, ISO 4401 ja CETOP - RP 121 H
▶ Kahden huoltoportin pää- tai ohjausnesteen virtauksen rajoittamiseen
▶ 3 säätöelementtiä
. Lukittava kiertonuppi asteikolla
. Kara sisäisellä kuusikulmiolla ja asteikolla
. Pyörivä nuppi asteikolla
▶ Mittarin sisään- tai ulostulon ohjaukseen
Sovellus:
Kaksoiskaasusulkuventtiiliä Z2FS 10-5 käytetään rajoittamaan yhden tai kahden huoltoportin pää- tai ohjausvirtausta. Kaksi symmetrisesti sijoitettua kuristus-/takaiskuventtiiliä rajoittavat virtausta yhteen suuntaan ja sallivat vapaan virtauksen vastakkaiseen suuntaan.
Mittarin säätöä varten neste kulkee portista A1 porttiin A2 kuristuskohdan (1) kautta, joka muodostuu venttiilin istukasta (2) ja kuristuspuolasta (3.1). Kuristuspuola (3.1) on aksiaalisesti säädettävissä karan (4) kautta, mikä mahdollistaa kuristuskohdan (1) säätämisen. Samalla aukon A1 neste saavuttaa puolan puolelle (6) reiän (5) kautta. jousivoiman lisäksi läsnä oleva paine pitää kaasukelan (3.1) kuristusasennossaan. Huoltoportista B2 takaisin virtaava virtaus liikuttaa kaasupuolaa (3.2) jousta (7) vasten, jolloin venttiili toimii takaiskuventtiilinä ja sallien vapaan virtauksen. Venttiilin asennustavasta riippuen kuristusvaikutus voidaan järjestää meter-in- tai meter-out-ohjaukseksi.
Päänesteen virtauksen rajoittaminen
Toimilaitteen nopeuden (päänesteen virtauksen) muuttamiseksi asennetaan kaksoiskuristin/takaiskuventtiili suuntaventtiilin ja alalevyn väliin.
Ohjausnesteen virtauksen rajoittaminen
Ohjausohjatuissa suuntasäätöventtiileissä kaksois-/kaasutakaiskuventtiili on asennettu ohjauskuristimen säädöksi (ohjausnesteen virtaus). Se on asennettu pääventtiilin ja ohjausventtiilin väliin.
Kaksoiskaasu-/takaiskuventtiilin rakenne, tyyppi Z 2 FS 10-5-30B
Symboli Z 2 FS 10 - 30B
