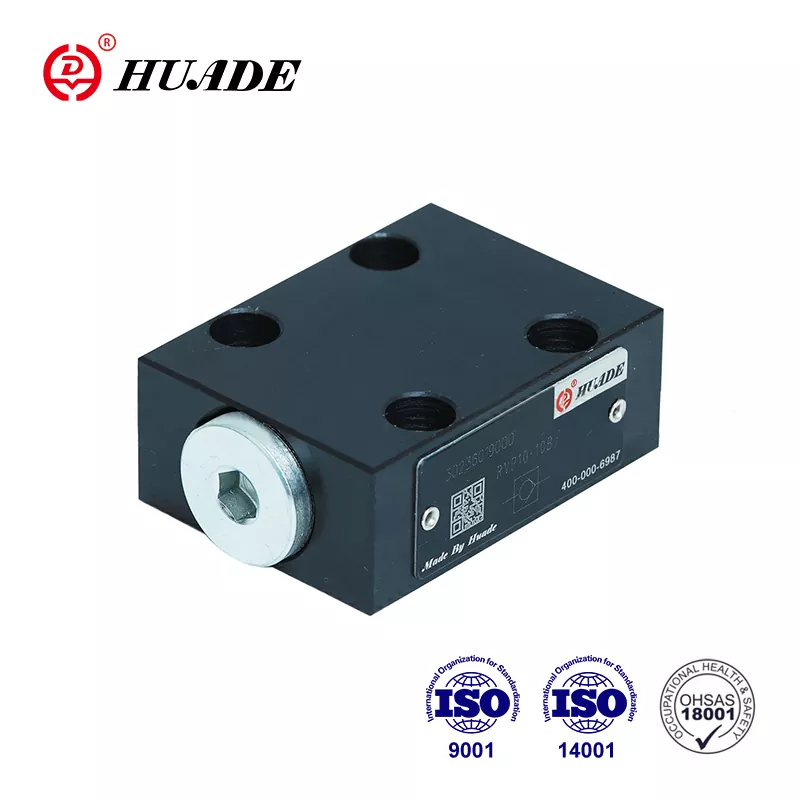

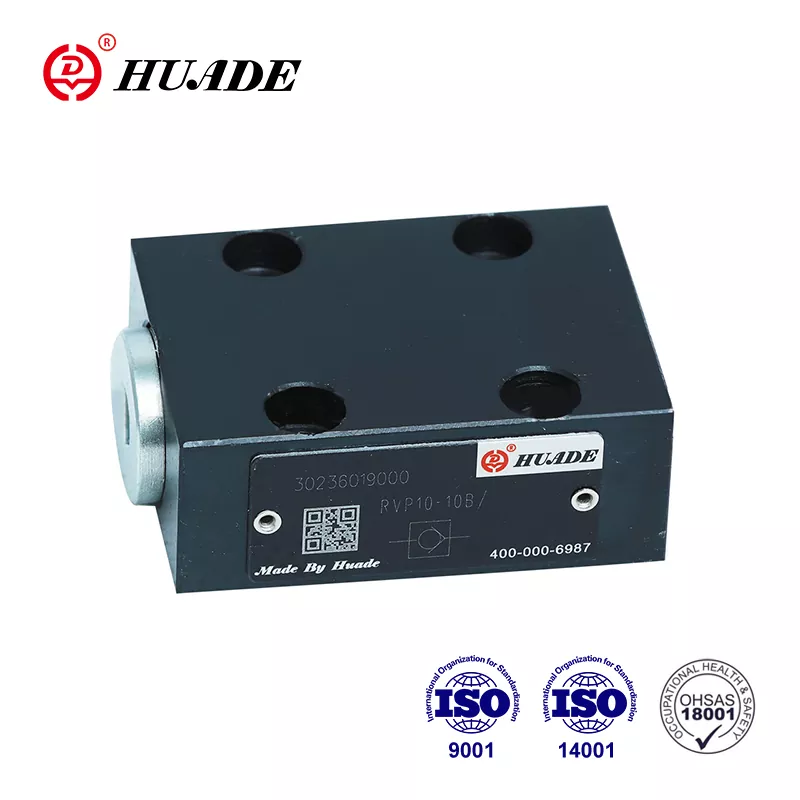

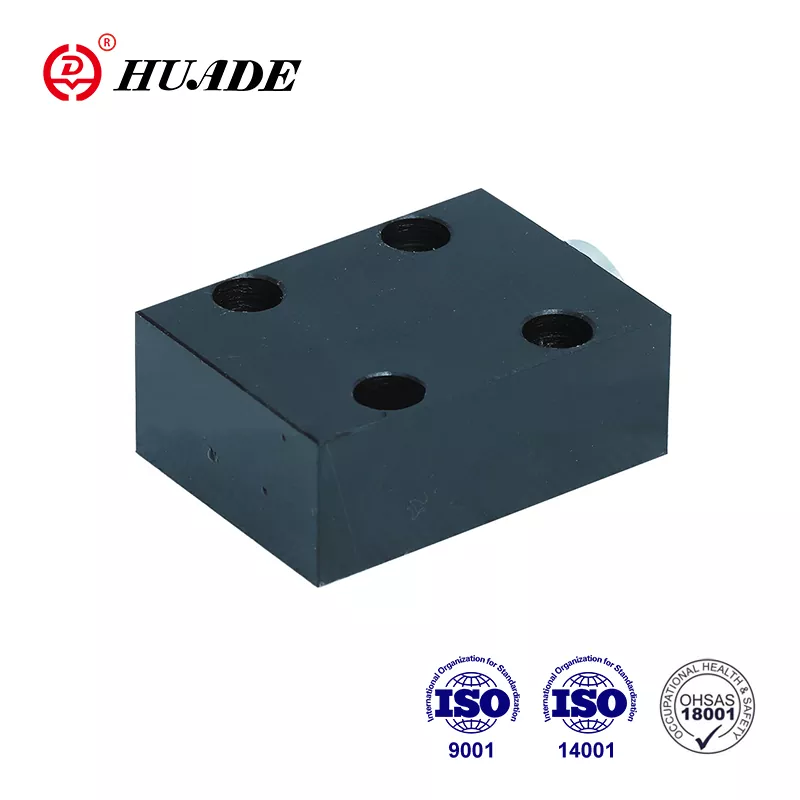

Huade teki yhteistyötä Rexrothin kanssa yli 7 vuotta vuodesta 1979. Huade® takaiskuventtiili RVP 30 on edullinen vaihtoehto saman sarjan Rexrothin tuotteille. Se on valmistettu kestävästä teräksestä. Huadella on hyvä tarkastusjärjestelmä korkean laadun varmistamiseksi. Kaikki tuotteet testataan tiukasti ennen kuin ne lähtevät tehtaalta ja ne on pakattu tavalliseen laatikkoon vedenpitävällä pakkauksella. Vuoden takuuajan sisällä se on ilmainen korjata. Tehdas läpäisi ISO9001, ISO14001 ja ISO45001. Huade®-takaiskuventtiilejä voidaan käyttää sotilasteollisuudessa Kiinassa sen vakaan ja luotettavan suorituskyvyn ansiosta. Se on tunnettu kansallinen tuotemerkki Kiinassa.
|
Tekniset tiedot |
|||||||||
|
Koko |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Käyttöpaine, max (MPa) |
31.5 |
||||||||
|
Avautumispaine (MPa) |
0.05 |
||||||||
|
Paineneste |
mineraaliöljyjä tai fosfaattiesteriä |
||||||||
|
Painenesteen lämpötila-alue (℃) |
-30+80 |
||||||||
|
Viskositeettialue (mm2/s) |
2,8-500 |
||||||||
|
Kiinnitysasento |
valinnainen |
||||||||
Ominaisuudet:
▶ Alalevyn liitäntä
▶ Vuotamaton sulkeminen yhteen suuntaan
Sovellus:
Takaiskuventtiiliä RVP 30 käytetään pääasiassa pumpun ulostulossa vastapaineventtiilinä ja ohitusventtiilinä.
Tyypin RVP 30 takaiskuventtiilin tehtävänä on edullisesti sulkea virtausvuoto vapaasti yhteen suuntaan ja sallia vapaa virtaus vastakkaiseen suuntaan. Se koostuu pohjimmiltaan kotelosta (1), iskukappaleesta (2), puristusjousesta (3) ja jousen istukasta (4). Iskun (2) isku, jota ohjataan sen ulkohalkaisijalla, on rajoitettu mekaanisella pysäyttimellä. Sisäänrakennettu puristusjousi (3) tukee sulkemisliikettä. Lisäksi puristusjousi (3) pitää lautasen (2) suljetussa asennossa, vaikka venttiilin läpi ei ole virtausta.
Symboli
Rakennekaavio
①Kotelo ②Poppet ③jousi ④jousiistuin
1. Neste on suodatettava. Suodattimen vähimmäishienoisuus on 20 ㎛.
2. Säiliön tulee olla tiivis ja ilman sisääntuloon on asennettava ilmansuodatin.
3. Tuotteet ilman alalevyä tehtaalta lähtiessä, jos tarvitset niitä, tilaa erikseen.
4. Venttiilin kiinnitysruuvien tulee olla korkean intensiteetin tasoa (luokka 10.9). Valitse ja käytä niitä mallikirjassa lueteltujen parametrien mukaisesti.
5. Venttiiliin liitetyn pinnan karheus on 0,8.
6. Vastakappaleen pintakäsittely vaaditaan 0,01/100 mm.
