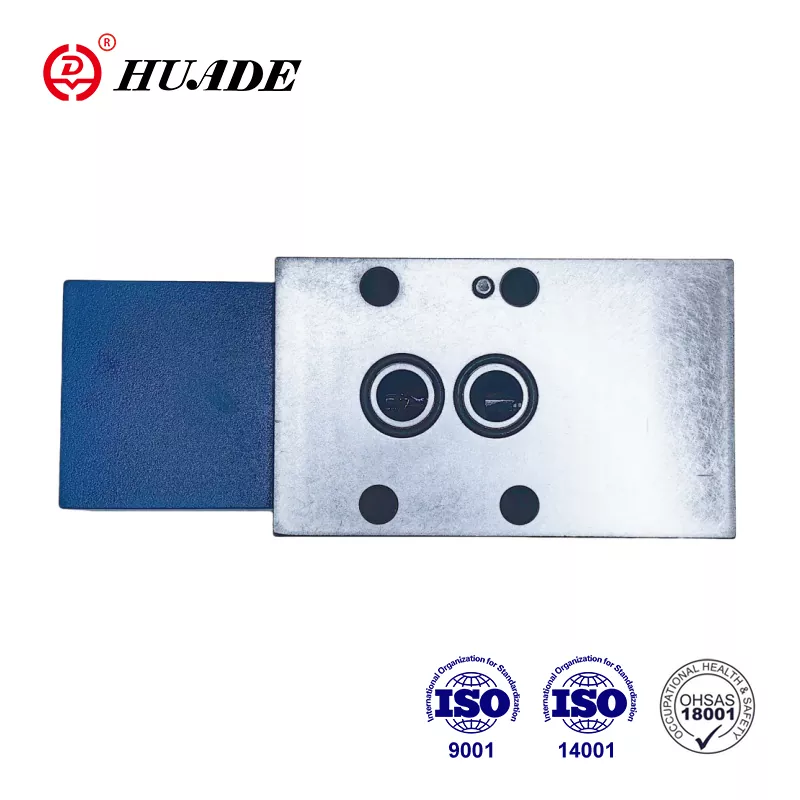

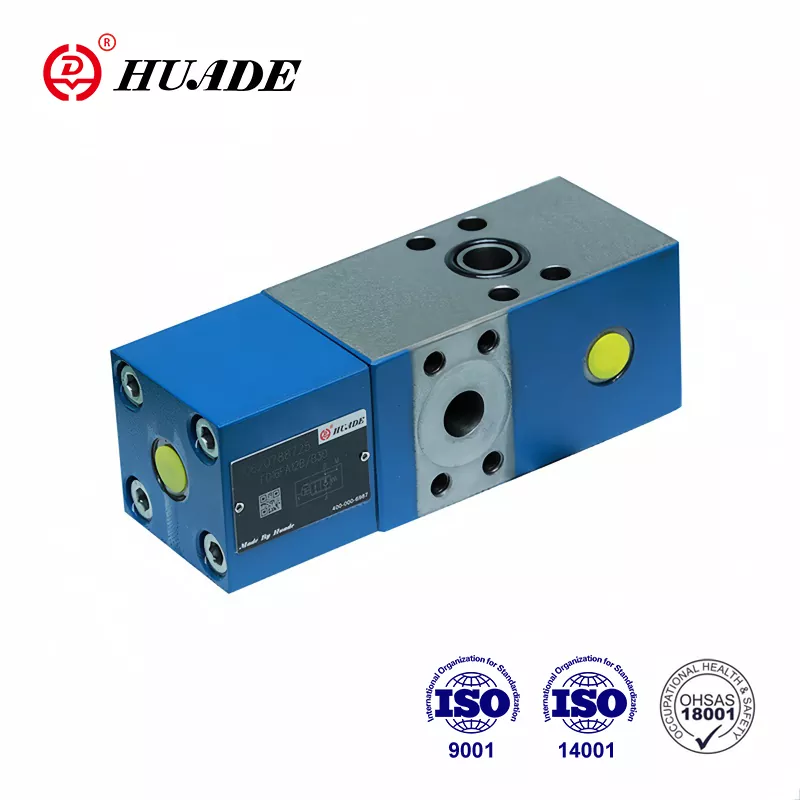

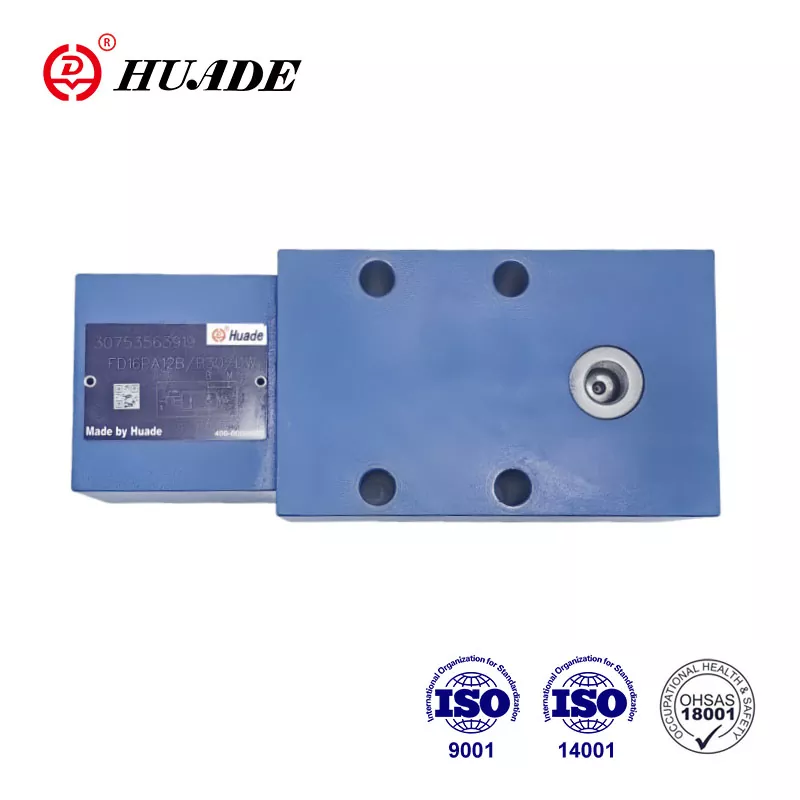

Tarkastus-metriventtiilityyppi FD 16 tunnetaan pääasiassa virtauksen säätelyn funktiosta. Huade -hydrauliventtiilien tyyppi FD 16 ovat yhteensopivia Rexroth -tuotteiden kanssa. Tosiasia on, että Huade-hydraulilla on ollut kaksi pitkäaikaista yhteistyötä Rexrothin kanssa. Tehdas kiinnittää enemmän huomiota kustannustehokkuuteen ja käytännöllisyyteen. Tehtaalla on tiukka testausjärjestelmä ja edistyneet tuotantolaitteet kaikkialta maailmasta tuotteen vakaan suorituskyvyn varmistamiseksi.
|
Käyttöpaine, portit A, x (MPA) |
31.5.5 |
|
Käyttöpaine. Portti B (MPA) |
42 |
|
Pilottipaine, portti X (virtauksen ohjausalue) (MPA) |
Min.2to3.5, max.31.5 |
|
Halkeamispaine, A - B (MPA) |
0.2 |
|
Paineen asettaminen toissijaiselle paineenalennusventtiilille (MPA) |
40 -vuotiaana |
|
Virtaus (l/min) |
80 (koko12) 200 (koko16) |
|
Avaavan pinta-alan suhde |
POPPETin istuinalue/Pilottikuolin alue = 1/20 |
|
Paineenesteen lämpötila -alue (℃) |
-30 -+80 |
|
Viskositeettialue (mm ²/s) |
10 - 800 |
|
Paineeneste |
Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle) |
Ominaisuudet:
▶ Siirtokuvio DIN 24 340, D, ISO 5781 ja Cetop - RP 121H
▶ Pilottilla toimiva takaiskuventtiili, vuotovapaa. Tarkastus-Q-metri hallitsee palautuvaa virtausta Q2 suhteessa virtaukseen, joka on suunnattu toimilaitteen Q1 vastakkaiselle puolelle sylinterien kanssa, pinta-ala (Q2 = Q1φ) on otettava huomioon.
▶ ohitusventtiili, vapaasti virtaus vastakkaiseen suuntaan
▶ Valinnainen sisäänrakennettu toissijainen paineenalennusventtiili (vain venttiilille laippayhteyksillä).
Sovellus:
Tarkoitus-Q-mittariventtiilien FD16 päätehtävä on vaikuttaa hydraulimoottorien ja sylinterien nopeuksiin kuormasta riippumatta (estää pakenevan). Lisäksi on eristetty toiminto putken pursketurvallisuudelle.

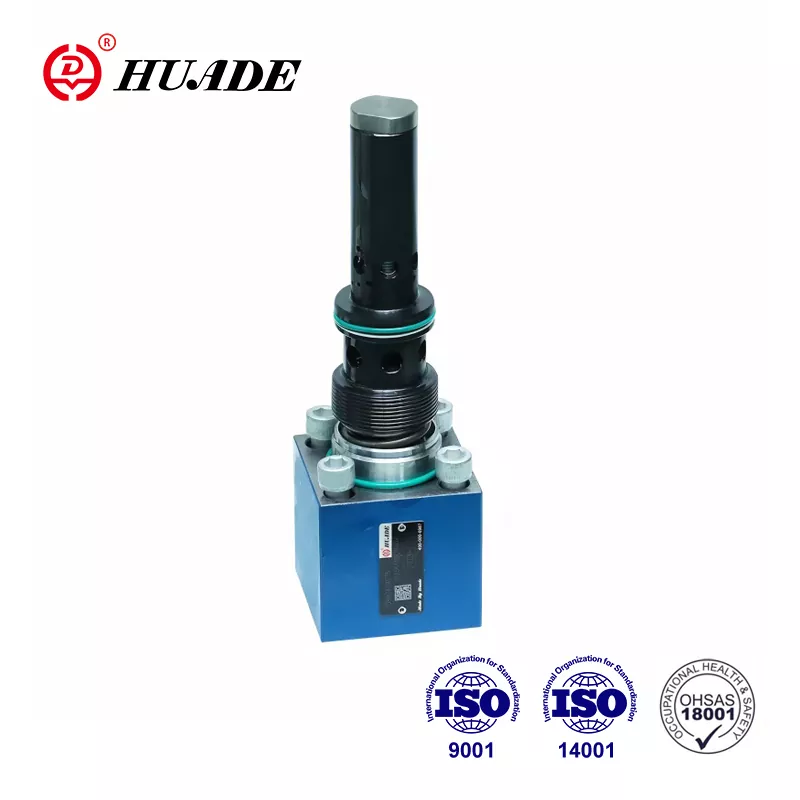

Tarkastus-Q-mittari käsittää pohjimmiltaan kotelon (1), pääpopparin (2), pilottiosan (3), pilottikuolin (4), vaimennuspuun (5) ja pilottisen vaimennuksen (6).
Tarkistus-Q-metriventtiilin FD 16 rakenne
Check-Q-meter-venttiilin FD 16 symboli
Piiriesimerkit
Huomaa:
Kahta tarkistus-Q-mittaria ei voida käyttää kahden sylinterin ohjaamiseen, jotka pakotetaan mekaanisesti liikkumaan yhdessä, koska synkronointia ja samaa painetta ei voida taata jokaisessa sylinterissä.
Siksi sylinterit on varustettava kahdella pilottilla käyttämällä takaiskuventtiilillä, kirjoita SL.CS-Q-metri on asennettu yhteiseen linjaan.
Tässä tapauksessa kuormituspaine ei saa ylittää 20MPa!
