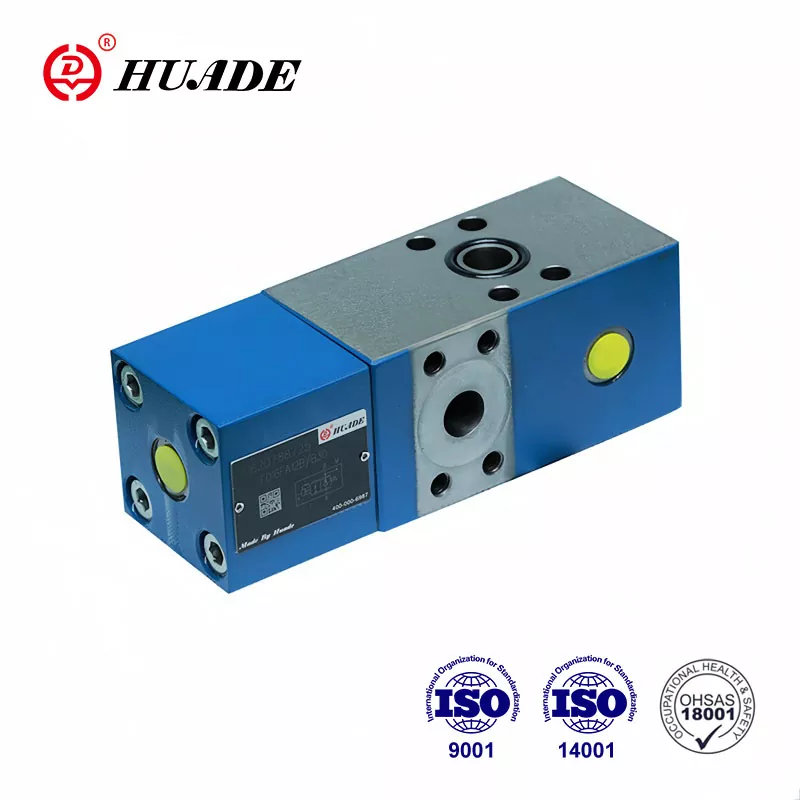

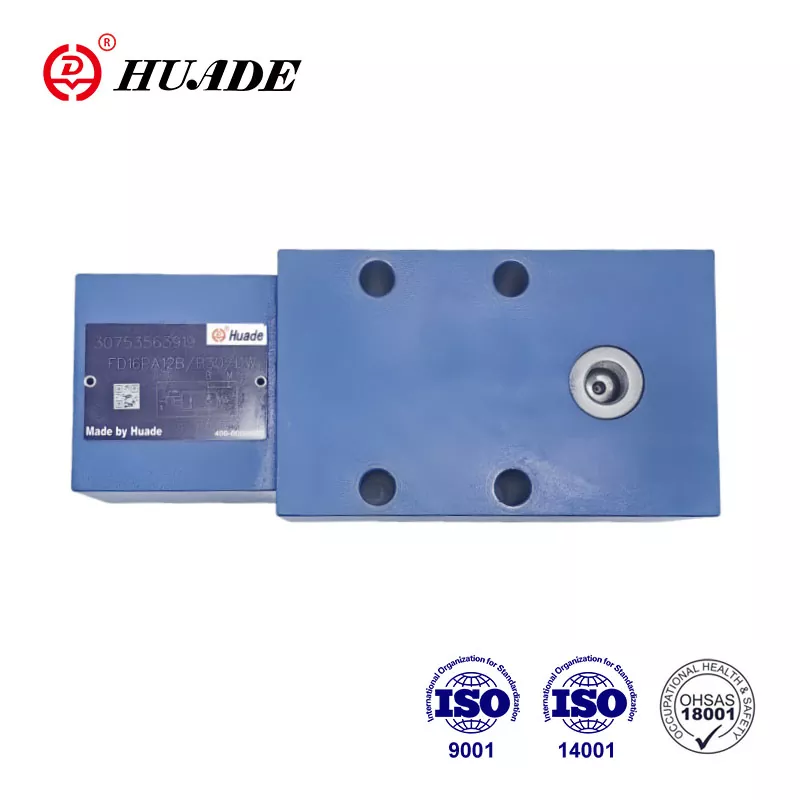

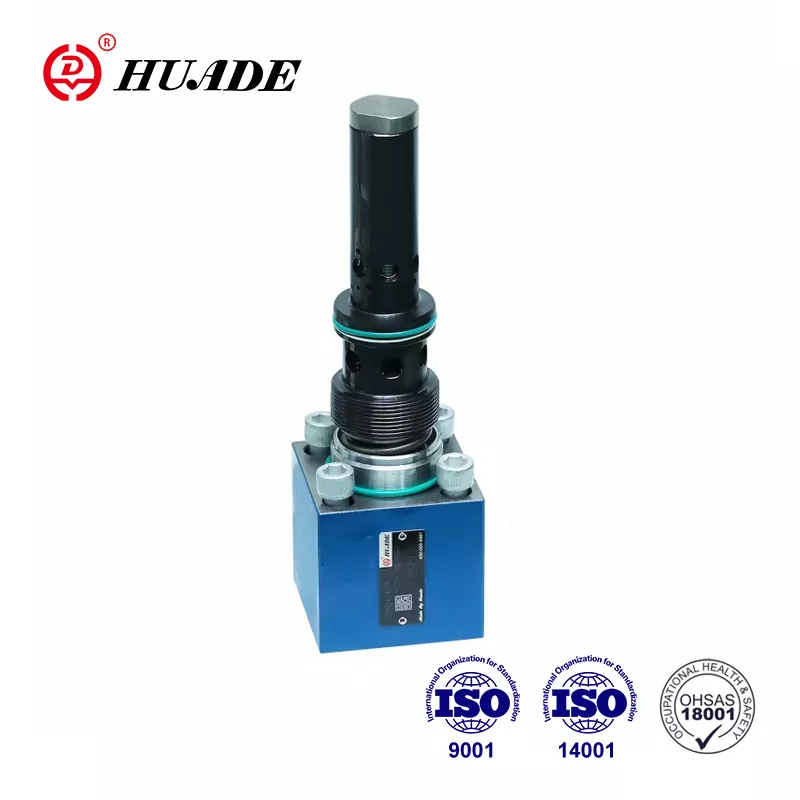

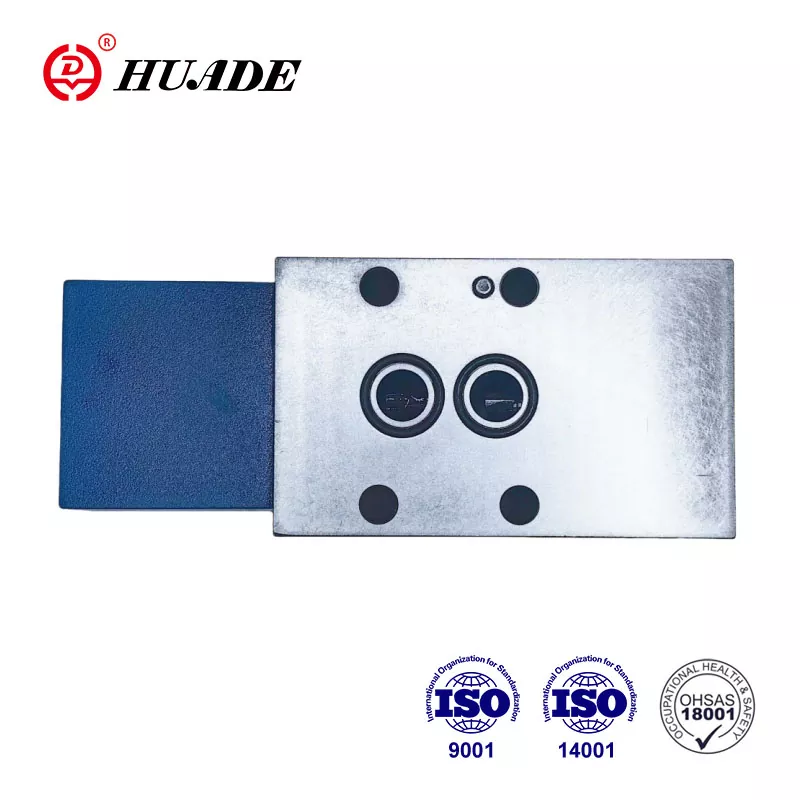

Huade® Check-Q-metriventtiili FD 32 voidaan käyttää erilaisissa hydraulijärjestelmissä virtauksen ohjaamiseksi. He ovat kilpailukykyisiä hyvin tunnetuilla tuotteilla, joilla on hyvälaatuista ja alhaisempaa hintaa. Kaksi pitkäaikaista yhteistyötä Rexrothin kanssa mahdollistaa Huade-hydraulisen tuottaman virtausventtiilien saavuttamisen samalla tasolla kuin Rexroth-tuotteet. Näiden ainutlaatuisten myyntipisteiden avulla Huade® Check-Q-metrien venttiilit ovat jo suosittuja kiinalaisten kuluttajien keskuudessa.
|
Käyttöpaine, portit A, x (MPA) |
31.5.5 |
|
Käyttöpaine. Portti B (MPA) |
42 |
|
Pilottipaine, portti X (virtauksen ohjausalue) (MPA) |
Min.2to3.5, max.31.5 |
|
Halkeamispaine, A - B (MPA) |
0.2 |
|
Paineen asettaminen toissijaiselle paineenalennusventtiilille (MPA) |
40 -vuotiaana |
|
Virtaus (l/min) |
80 (koko12) 200 (koko16) |
|
Avaavan pinta-alan suhde |
POPPETin istuinalue/Pilottikuolin alue = 1/20 |
|
Paineenesteen lämpötila -alue (℃) |
-30 -+80 |
|
Viskositeettialue (mm ²/s) |
10 - 800 |
|
Paineeneste |
Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle) |
Ominaisuudet:
▶ Siirtokuvio DIN 24 340, D, ISO 5781 ja Cetop - RP 121H
▶ Pilottilla toimiva takaiskuventtiili, vuotovapaa. Tarkastus-Q-metri hallitsee palautuvaa virtausta Q2 suhteessa virtaukseen, joka on suunnattu toimilaitteen Q1 vastakkaiselle puolelle sylinterien kanssa, pinta-ala (Q2 = Q1φ) on otettava huomioon.
▶ ohitusventtiili, vapaasti virtaus vastakkaiseen suuntaan
▶ Valinnainen sisäänrakennettu toissijainen paineenalennusventtiili (vain venttiilille laippayhteyksillä).
Sovellus:
Check-Q-mittariventtiilit FD12 käytetään vaikuttamaan hydraulimoottorien ja sylinterien nopeuteen kuormasta riippumatta (estää pakenevan). Lisäksi on eristetty toiminto putken pursketurvallisuudelle.
Tarkastus-Q-mittari käsittää pohjimmiltaan kotelon (1), pääpopparin (2), pilottiosan (3), pilottikuolin (4), vaimennuspuun (5) ja pilottisen vaimennuksen (6).
Tarkistus-Q-metriventtiilin FD 32 rakenne
FD Check-Q-Meter -venttiilin symboli
Piiriesimerkit
Huomaa:
Kahta tarkistus-Q-mittaria ei voida käyttää kahden sylinterin ohjaamiseen, jotka pakotetaan mekaanisesti liikkumaan yhdessä, koska synkronointia ja samaa painetta ei voida taata jokaisessa sylinterissä.
Siksi sylinterit on varustettava kahdella pilottilla käyttämällä takaiskuventtiilillä, kirjoita SL.CS-Q-metri on asennettu yhteiseen linjaan.
Tässä tapauksessa kuormituspaine ei saa ylittää 20MPa!
