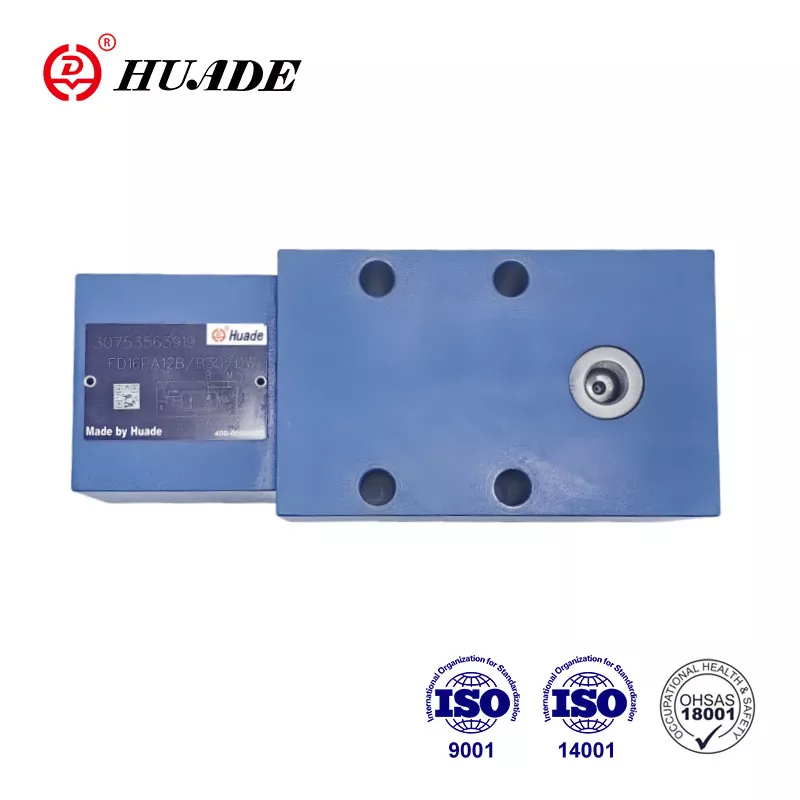

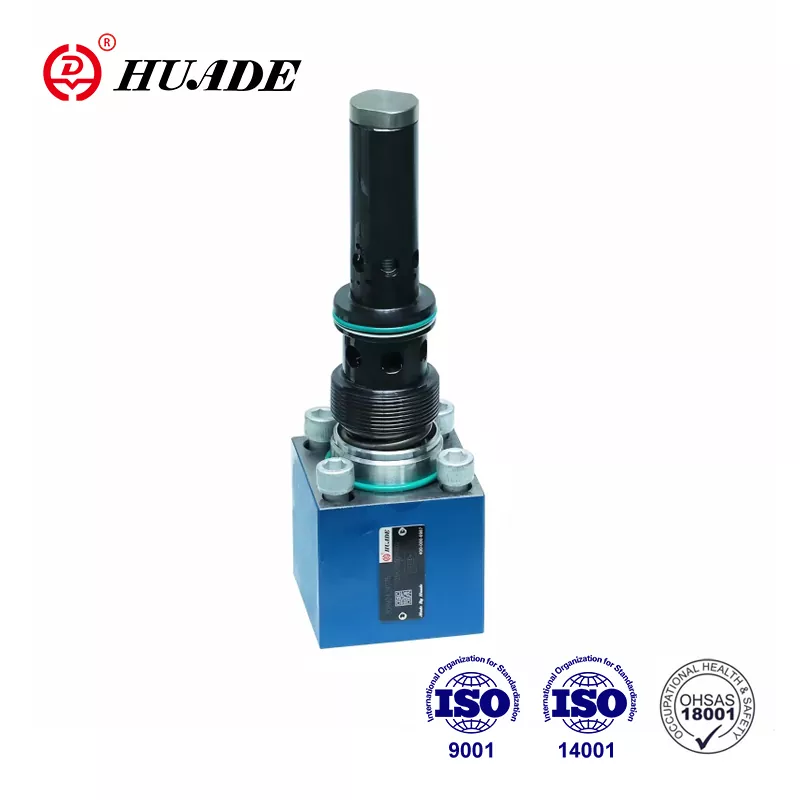

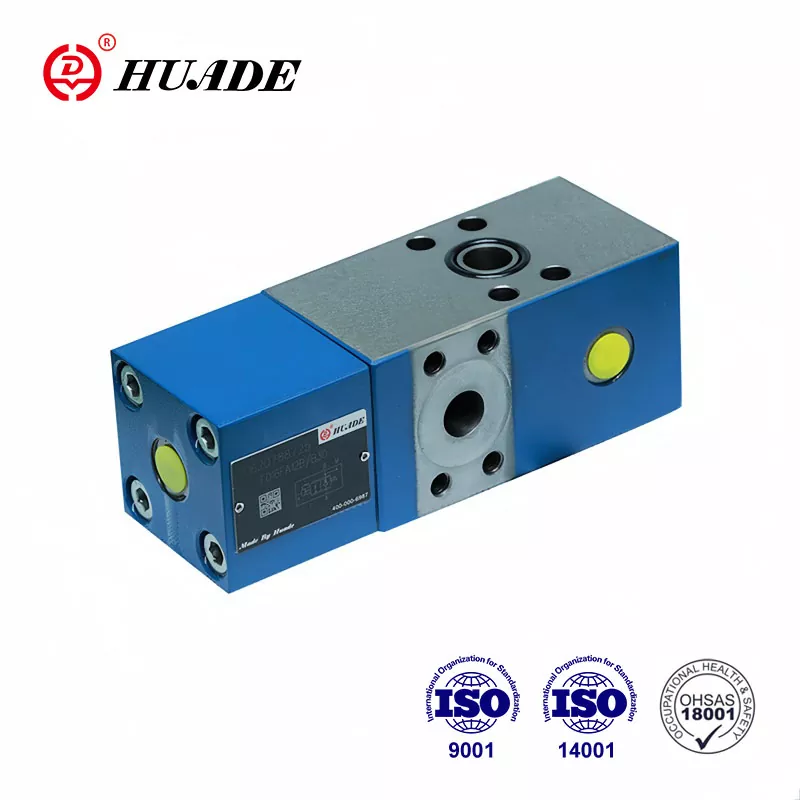

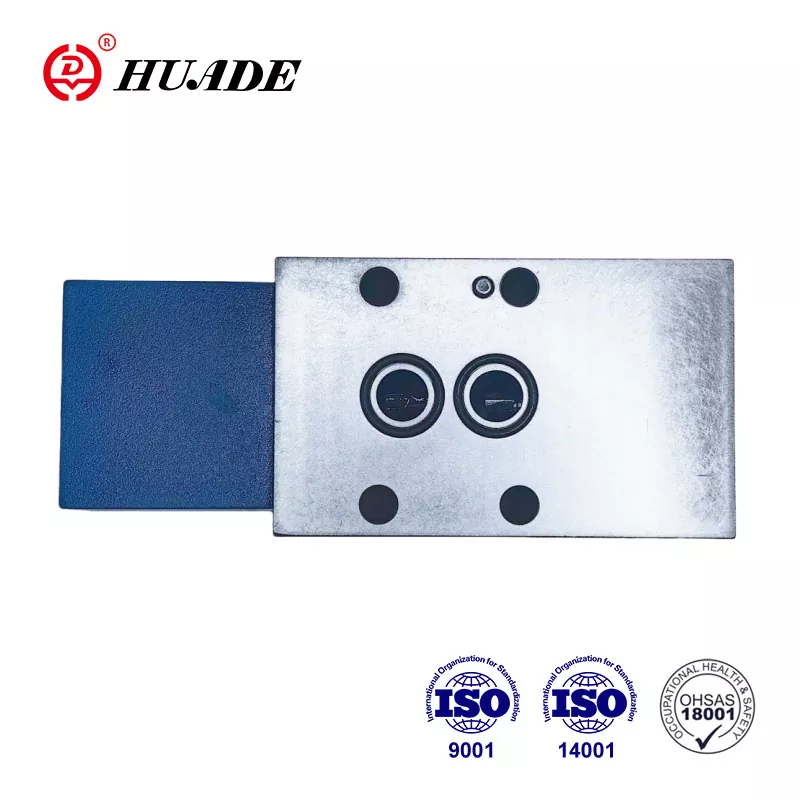

Check-Q-metriventtiili FD 25 on erityinen venttiililaite, jota käytetään pääasiassa hydraulijärjestelmän virtaustasapainon ylläpitämiseen ja järjestelmän vakaan toiminnan varmistamiseen. Syy siihen, miksi Huade® FD 25 check-q-metrin venttiilit voittavat käyttäjän luottamuksen, johtuu pääasiassa sen korkeasta laadusta ja suhteellisen alhaisemmasta hinnasta. Tuotteiden pakkaus voidaan räätälöidä, kuten vakiopakkauspakkaukset, puulaatikon pakkaukset, vanerilaatikkopakkaukset, muoviset vedenpitävät pakkaukset jne.
|
Käyttöpaine, portit A, x (MPA) |
31.5.5 |
|
Käyttöpaine. Portti B (MPA) |
42 |
|
Pilottipaine, portti X (virtauksen ohjausalue) (MPA) |
Min.2to3.5, max.31.5 |
|
Halkeamispaine, A - B (MPA) |
0.2 |
|
Paineen asettaminen toissijaiselle paineenalennusventtiilille (MPA) |
40 -vuotiaana |
|
Virtaus (l/min) |
80 (koko12) 200 (koko16) |
|
Avaavan pinta-alan suhde |
POPPETin istuinalue/Pilottikuolin alue = 1/20 |
|
Paineenesteen lämpötila -alue (℃) |
-30 -+80 |
|
Viskositeettialue (mm ²/s) |
10 - 800 |
|
Paineeneste |
Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle) |
Ominaisuudet:
▶ Siirtokuvio DIN 24 340, D, ISO 5781 ja Cetop - RP 121H
▶ Pilottilla toimiva takaiskuventtiili, vuotovapaa. Tarkastus-Q-metri hallitsee palautuvaa virtausta Q2 suhteessa virtaukseen, joka on suunnattu toimilaitteen Q1 vastakkaiselle puolelle sylinterien kanssa, pinta-ala (Q2 = Q1φ) on otettava huomioon.
▶ ohitusventtiili, vapaasti virtaus vastakkaiseen suuntaan
▶ Valinnainen sisäänrakennettu toissijainen paineenalennusventtiili (vain venttiilille laippayhteyksillä).
Sovellus:
Tarkastus-Q-mittariventtiilit FD25 käytetään hydraulijärjestelmissä vaikuttaakseen hydraulimoottorien ja sylinterien nopeuksiin kuormasta riippumatta (estää pakenevan). Lisäksi on eristetty toiminto putken pursketurvallisuudelle.
Tarkastus-Q-mittari käsittää pohjimmiltaan kotelon (1), pääpopparin (2), pilottiosan (3), pilottikuolin (4), vaimennuspuun (5) ja pilottisen vaimennuksen (6).
FD-tarkistus-metriventtiilin rakenne
FD Check-Q-Meter -venttiilin symboli
Piiriesimerkit
Huomaa:
Kahta tarkistus-Q-mittaria ei voida käyttää kahden sylinterin ohjaamiseen, jotka pakotetaan mekaanisesti liikkumaan yhdessä, koska synkronointia ja samaa painetta ei voida taata jokaisessa sylinterissä.
Siksi sylinterit on varustettava kahdella pilottilla käyttämällä takaiskuventtiilillä, kirjoita SL.CS-Q-metri on asennettu yhteiseen linjaan.
Tässä tapauksessa kuormituspaine ei saa ylittää 20MPa!
