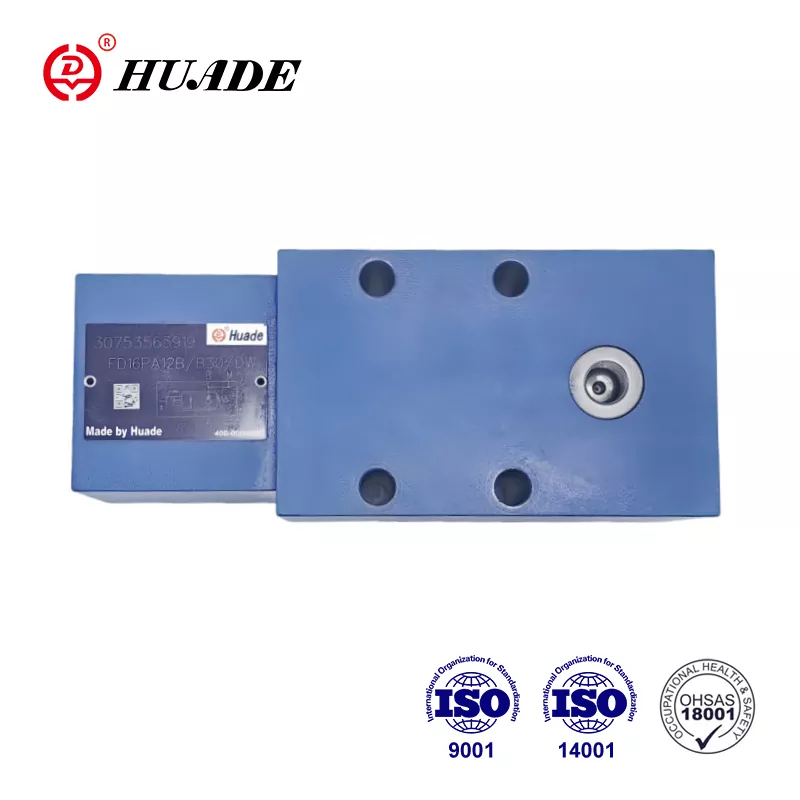

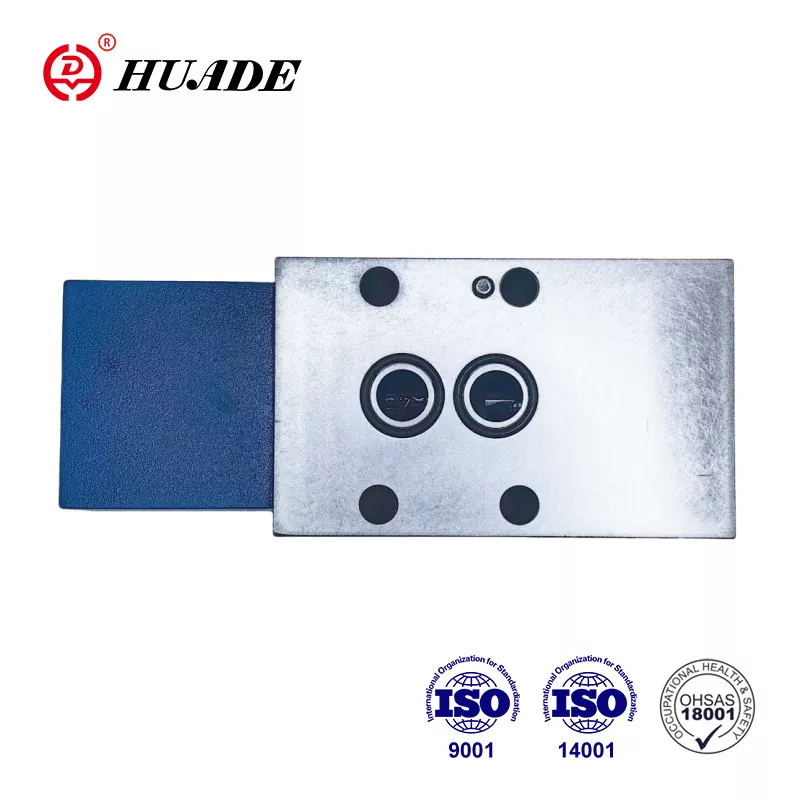

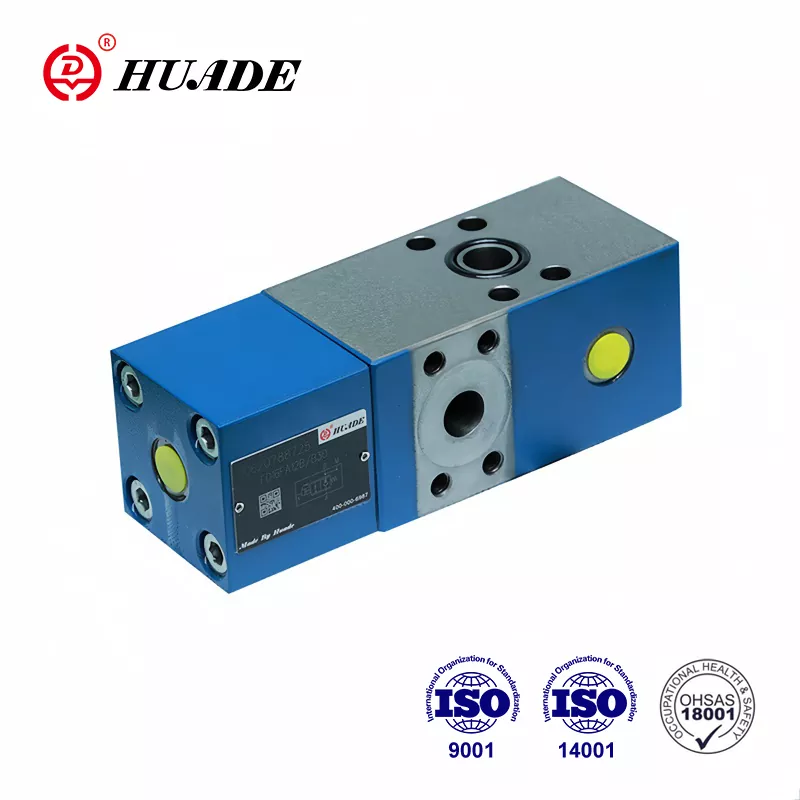

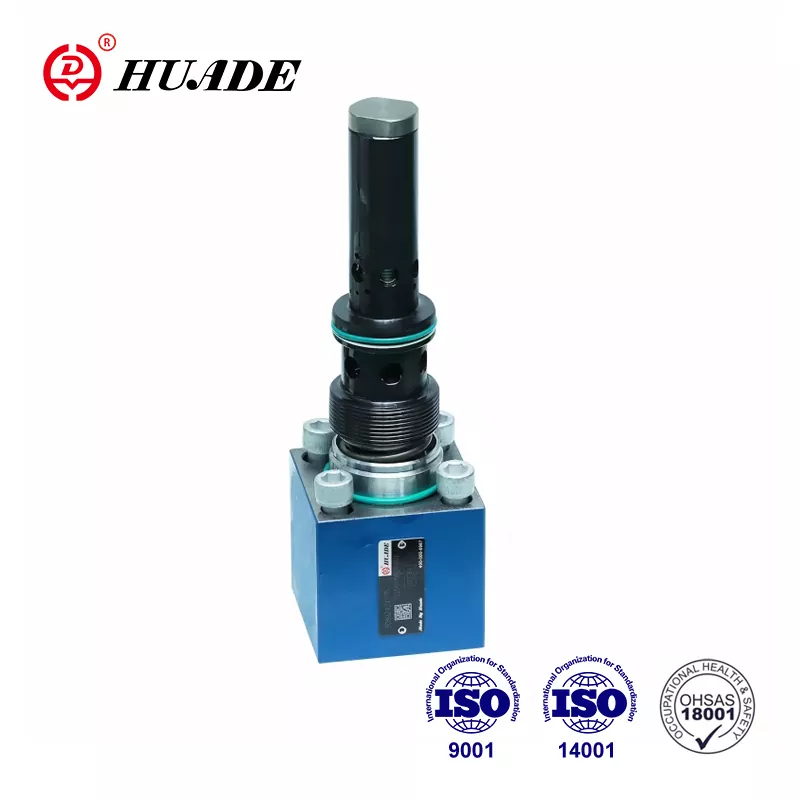

Virtausventtiiliä FD 12 käytetään hydraulijärjestelmässä ohjaamaan hydraulimoottorin ja sylinterin nopeutta. Siinä on korkea laatu ja halpa hinta. Huade Hydraulic hallitsee menestyksekkäästi tuotteiden kustannuksia ja tarjoaa asiakkaille edullisia hydraulisia FD-Q-mittariventtiilejä. Yksi syy hyvään laatuun on se, että Huade Hydraulicilla on hyvä tarkastusjärjestelmä. Tehdas on tuonut markkinoille yli 750 edistynyttä laitetta kaikkialta maailmasta. Kaikki Huade Hydraulicin toimittamat virtausventtiilit täyttävät kansainväliset standardit.
|
Käyttöpaine, portit A, X (MPa) |
31.5 asti |
|
Käyttöpaine. portti B (MPa) |
42:een |
|
Ohjauspaine, portti X (virtauksen ohjausalue) (MPa) |
min.2-3.5, max.31.5 |
|
Krakkauspaine, A–B (MPa) |
0.2 |
|
Toissijaisen paineenalennusventtiilin säätöpaine (MPa) |
40 asti |
|
Virtaus (l/min) |
80 (koko 12) 200 (koko 16) |
|
Esiavauksen pinta-alasuhde |
istuinalue/pilottikelan pinta-ala = 1/20 |
|
Painenesteen lämpötila-alue (℃) |
-30 - +80 |
|
Viskositeettialue (mm ²/s) |
10-800 |
|
Paine nestettä |
Mineraaliöljy (NBR-tiivisteelle) tai fosfaattiesteri (FPM-tiivisteelle) |
Ominaisuudet:
▶ Siirtokuvio standardiin DIN 24 340, D,ISO 5781 ja CETOP - RP 121H
▶ Ohjausohjattu takaiskuventtiili, ei vuoda. Check-Q-mittari ohjaa paluuvirtausta Q2 suhteessa toimilaitteen Q1 vastakkaiselle puolelle suuntautuvaan virtaukseen sylintereillä, jolloin pinta-alasuhde ( Q2=Q1φ ) on otettava huomioon.
▶ Ohitusventtiili, vapaa virtaus vastakkaiseen suuntaan
▶ Valinnainen sisäänrakennettu toisiopaineenrajoitusventtiili (vain laippaliitännöillä varustetulle venttiilille).
Sovellus:
Check-Q-meters -venttiilejä FD12 käytetään hydraulijärjestelmissä vaikuttamaan hydraulimoottoreiden ja sylintereiden nopeuksiin kuormituksesta riippumatta (estää juoksemisen). Lisäksi siinä on eristetty toiminto putken murtumisturvallisuuden takaamiseksi.
Check-Q-mittari koostuu pohjimmiltaan kotelosta (1), päälevystä (2), ohjausosasta (3), ohjauskelasta (4), vaimennusrullasta (5) ja ohjausvaimennuksen (6).
Q-mittarin tarkistusventtiilin FD 12 rakenne
Check-Q-Meter venttiilin FD 12 symboli
Piiriesimerkkejä
Huomautus:
Kahdella check-Q-mittarilla ei voida ohjata kahta sylinteriä, jotka pakotetaan mekaanisesti liikkumaan yhdessä, koska synkronointia ja samaa painetta ei voida taata jokaisessa sylinterissä.
Siksi sylinterit on varustettava kahdella pilottiohjatulla takaiskuventtiilillä, tyyppiä SL. Check-Q-mittari on asennettu yhteiseen linjaan.
Tässä tapauksessa kuormituspaine ei saa ylittää 20 MPa!
