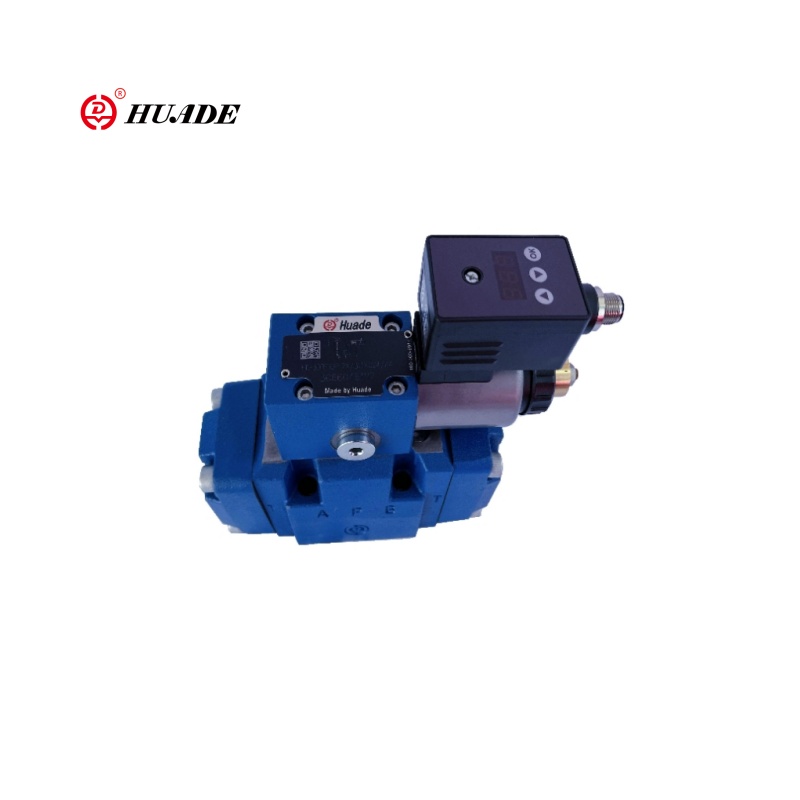

Suhteellisen paineen vähentävä venttiili 3Drem-7x

3Drem-7X on kolmisuuntainen pilottihoitoa, suhteellisen paineen vähentävä venttiili. Verrattuna 3DRE/3DREE -sarjaan. Suhteellisella paineen vähentävällä venttiilillä 3Drem-7X: llä on paremmin integroidut anturit tai viestintärajapinnat. Venttiili 3DREM-7X: n ydinfunktio on poistopaineen ohjaaminen sähköisellä suhteellisella tavalla. Se voi saavuttaa paineen säätelyn + purkamisen kolmisuuntaisen rakenteen läpi (p → A, A → T). Suhteellisen paineen vähentävä venttiili 3DREM-7X soveltuu korkean tarkkuuden ja korkean dynaamisten hydraulisten ohjausjärjestelmiin.

Suhteellisen paineen vähentävän venttiilin 3Drem-7x-tuoteparametri

Suhteellisen paineen vähentävän venttiilin 3Drem-7x-tuoteparametri

Ominaisuudet:

▶ 3-suuntainen versio

▶ Toiminta suhteellisen solenoidin avulla pyörivällä kelalla

▶ jakoasennukseen

▶ Siirtokuvio ISO 4401: n mukaisesti

▶ Suurin paineen rajoitus, valinnainen

▶ Venttiili ja ohjauselektroniikka yhdestä lähteestä

▶ Integroitu elektroniikka (OBE) (Tyyppi HD-3DRE (M) E):

- Pieni valmistustoleranssi komentoarvopaineominaisuuskäyrälle

▶ Ulkoinen ohjauselektroniikka (Tyyppi HD-3DRE (M)

▶ Lineaarisen komennon arvopaineen ominaiskäyrä

Sovellus:

Suhteellisen paineen vähentävä venttiili 3DREM-7X soveltuu korkean tarkkailun, korkean dynaamisen, älykkään hydrauliseen järjestelmään, etenkin seuraaviin tapauksiin: tapaukset, jotka vaativat sähköisen suhteellisen säätelyn + nopea purku, automatisoidut tuotantolinjat integroituna PLC/PID-ohjaimiin ja voivat silti saavuttaa luotettavan kontrollin ankarissa ympäristöissä (värähtely, korkea lämpötila, räjähdyskestävä).

Suhteellisen paineen vähentävän venttiilin 3Drem-7x funktio ja osa

Toiminto, osa

Venttiilien tyypit 3DRE (M) ja 3DRE (M) E ovat sähköisesti ohjattuja 3-suuntaisia ​​paineita vähentävän venttiilit toimilaitteen paineen rajoituksella.

Niitä käytetään järjestelmän paineen vähentämiseen (P - A) ja rajoitukseen (A T).

Kokoonpano

Venttiilit koostuvat kahdesta pääkokoonpanosta:

▶ Pilottiohjausventtiili (1) suhteellisella solenoidilla (2) valinnaisesti maksimaalisen paineen rajoituksella (15)

▶ Pääventtiili (3) pääohjauskelolla (4)

Funktio

▶ Komennon arvosta riippuvainen paineen asetus, joka vähennetään PORT A: ssa pilottihallintaventtiilin kautta (1).

▶ Painettu portti P, jouset (5) ja (6) pitävät pääohjauskelan (4) sen keskusasennossa.

Tällä tavoin estetään käynnistyshyppy toimilaitteessa.

▶ Pilotineste virtaa reikästä (7) virtausohjaimen (8) kautta ohjauskammion (11) kautta kaasuvälin (9) kautta viivan (10) kautta porttiin Y. Tämä yhteys on johdettava säiliöön nollapaineessa.

Paineen alennus

▶ Pilottipaineen kertyminen ohjauskammiossa (11) komentoarvon funktiona.

▶ Paineen kertyminen kevätkammiossa (13) suuttimen (12) ja pääohjauskellon (4) liikkumisen oikealla puolella.

Hydraulinen neste virtaa P: stä A.

▶ Toimilaitteen A satamassa A on saatavana kevään kammiossa (14).

▶ Portin A paineen nousu pilottinohjausventtiilin (1) asetettuun paineeseen (1) johtaa pääkelan (4) liikkeeseen vasemmalle. Paine satamassa A on melkein identtinen asetetun paineen kanssa pilottihallintaventtiilissä (1).

Paineen rajoitus

▶ Jos sataman A paine ylittää pilottihallintaventtiilin (1) asetetun paineen, pääohjauskelo (4) siirretään edelleen vasemmalle.

▶ Tämä avaa yhteyden A: sta T: hen ja rajoittaa portin A paineen asetetun komentoarvoon.

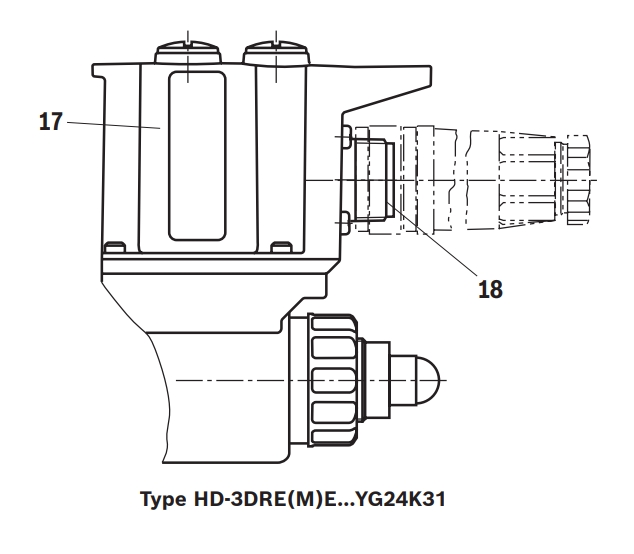

Tyyppi HD-3dree ja HD-3Dreme (integroidulla elektroniikalla (OBE))

Funktion ja asennuksen suhteen nämä venttiilit vastaavat tyyppejä HD-3DRE ja HD-3DREM.Lenttien ohjausventtiilissä on lisäksi kotelo (17) ohjauselektroniikan kanssa.

Liittimeen (18) käytetään syöttö- ja komentoarvojännitettä.

Tehtaalla komennon arvopaineen ominaiskäyrä säädetään pienellä valmistustoleranssilla. Lisätietoja on sivulla 9.
