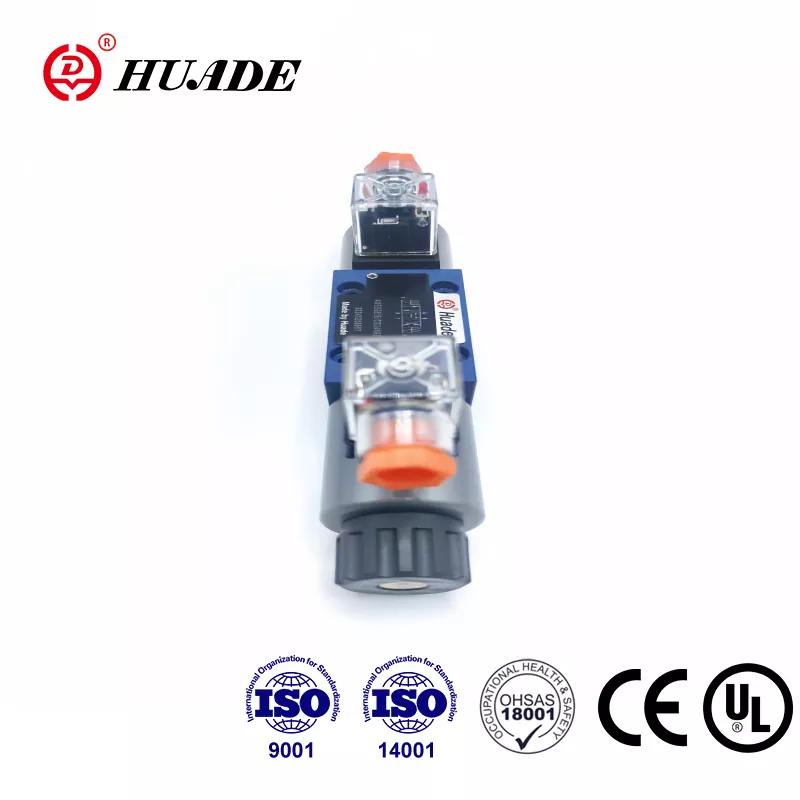

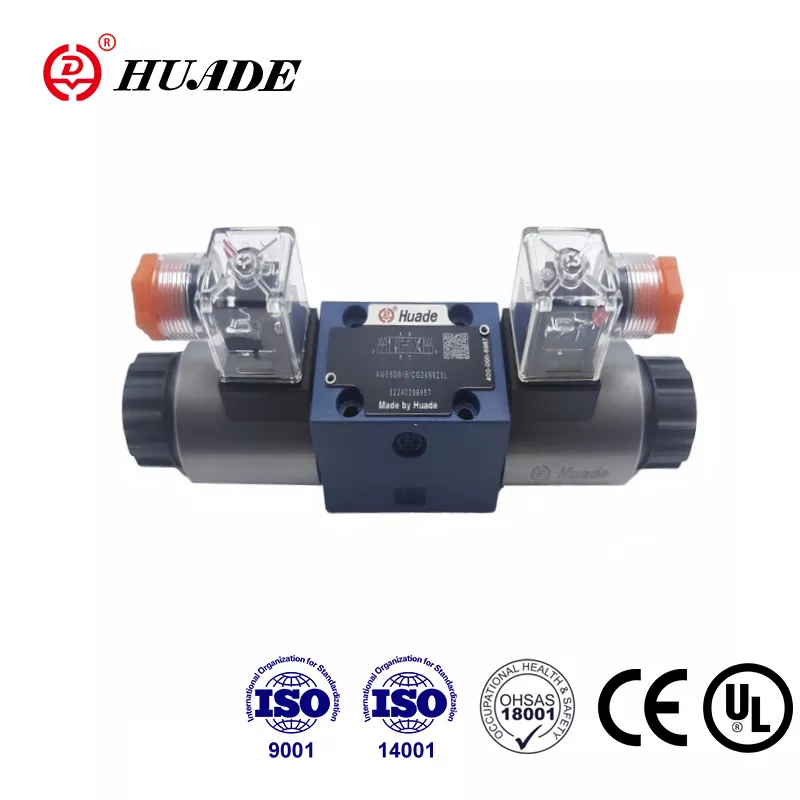

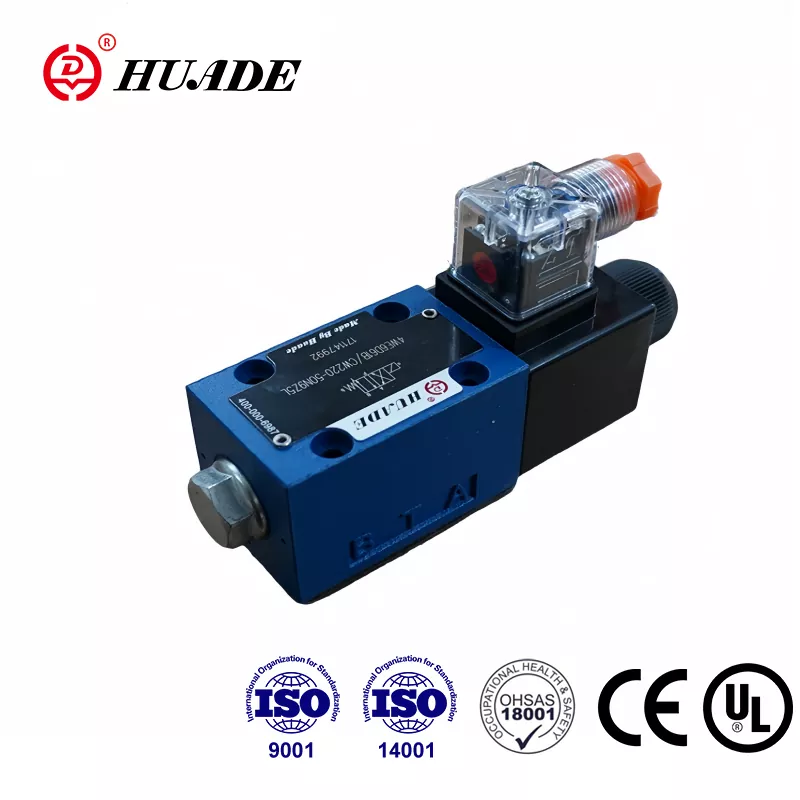

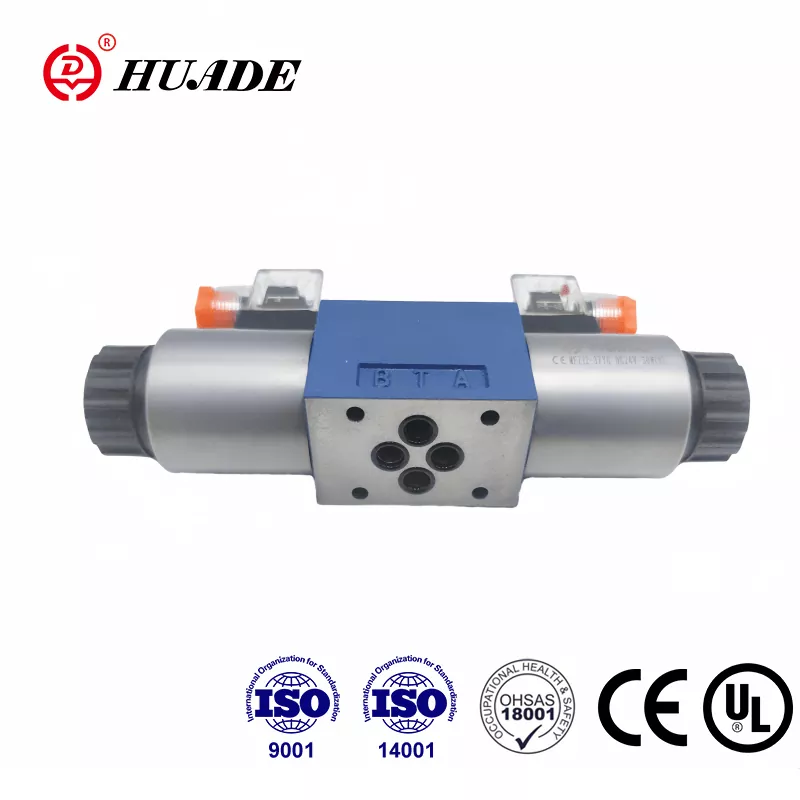

Suuntaohjausventtiili 4We 6 E rexrothille
  • Suuntaohjausventtiili 4We 6 E rexrothilleSuuntaohjausventtiili 4We 6 E rexrothille
  • Suuntaohjausventtiili 4We 6 E rexrothilleSuuntaohjausventtiili 4We 6 E rexrothille
  • Suuntaohjausventtiili 4We 6 E rexrothilleSuuntaohjausventtiili 4We 6 E rexrothille
  • Suuntaohjausventtiili 4We 6 E rexrothilleSuuntaohjausventtiili 4We 6 E rexrothille

Suuntaohjausventtiili 4We 6 E rexrothille

• Tuoteominaisuudet: Suora solenoidi, rexroth-yhteensopiva muotoilu, märkätapin solenoidit irrotettavalla kelalla
• Tekniset tiedot: 4WE6E -sarja, enintään 35MPA -paine, 80 litraa/min Max Flow, DC/AC -jännitevaihtoehdot
• Sovellukset: tekniikan koneet, metallurgia, työstötyökalut, laivanrakennus, ilmailu, rautatieyhteys

Kiinan ja Saksan hallitusten välisen strategisen kumppanuuden kautta vuonna 1979 perustettu Huade on ollut erinomainen tuotemerkki Kiinan hydrauliteollisuudessa. Huade® -suuntainen kelaventtiili Tyyppi 4WE 6 E on edullinen vaihtoehto samalla mallilla, jota Rexroth tarjoaa. Huade aiheuttaa suurta stressiä laatuun varmistaakseen, että jokaisella suuntaventtiilillä on parempi suorituskyky. Solenoidisuuntaisen venttiilisarja on läpäissyt CE -sertifikaatin. Tämän tyyppinen suuntaventtiili myy hyvin. Venttiilit pakataan vakiopakkauksiin, joissa on vastauksen vastaiset etiketit. Tehdas on läpäissyt kolme suurta järjestelmätodistusta laadunhallinnasta, ympäristöasioiden hallinnasta sekä työterveys- ja turvallisuuden hallinnasta. Huade® -hydrauliventtiilejä käytetään laajasti suunnittelu- ja rakennuskoneissa, metallurgiassa, työstötyökaluissa, ympäristönsuojelussa, laivanrakennuksessa, ilmailu-, rautatieliikenteen, öljy- ja petrokemian, sotilasteollisuuden ja muiden alojen.

Suuntaohjausventtiilin tuoteparametri 4We 6 E rexrothille

Hydraulinen

Max. Käyttöpaineportit A, B, P (㎫)

enintään 35,0

Portti T (㎫)

21 (-); 16 (~)

Symboleilla A ja B port t on käytettävä tyhjennysportina
Jos käyttöpaine on sallitun säiliön paineen yläpuolella.

Max.Flow (l/min)

80 (-); 60 (~)

Paineeneste

Mineraaliöljyt tai fosfaattiesteri

Viskositeettialue (MM2/S)

2,8 ~ 500

Paineenesteen lämpötila -alue (℃)

-30 ~+80

Saastumisaste

Suurin sallittu hydraulisen nesteen saastumisaste NAS 1638 -luokkaan 9.
Siksi suosittelemme suodatinta, jonka minimin retentiotaajuus on β10 ≥75

Sähkö-

Jännitetyyppi

DC

AC 50/60Hz

Käytettävissä olevat jännitteet (v)

12, 24, 42, 60, 96

42, 110, 120, 230

110, 180, 205, 220

50/60Hz

Virrankulutus (W)

30

Holding Power (VA)

-

50

Kytkentäteho (VA)

-

220

Velvollisuus

jatkuva

Kytkentäaika IS0 6403

On (MS)

25 - 45

10-20

Pois (MS)

10-25

15–40

Suoja Dinille

IP 65

Kytkentätaajuus (syklit/h)

jopa 15000

jopa 7200

Sähköyhteyksillä suojajohdin (PE)
on kytkettävä asiaankuuluvien määräysten mukaisesti


Suuntaohjausventtiilin tuoteominaisuus 4we 6 e rexrothille

Ominaisuudet:

▶ Suora solenoidi aktivoitu suuntainen kelaventtiilin korkean suorituskyvyn versio

▶ Märkätapin DC tai AC -solenoidit irrotettavalla kelalla

▶ Solenoidikela voidaan kiertää 90 °: n läpi

▶ Paine -tiukan kammion avaamiseen kelaa vaihdettaessa

▶ Sähköyhteydet joko yksittäisinä tai keskusliitännät

▶ Käsi ohittaa, valinnainen

▶ Siirtokuvio DIN 24 340 -muoto A, ISO 4401 ja Cetop - RP 121H


Sovellus:

4We 6 E on solenoidilla toimiva suuntaviivan venttiili. Se hallitsee nesteen alkua, pysähtymistä ja suuntaa.

Toiminnot, suuntaohjausventtiilin 4We 6 e rexrothille

Pohjimmiltaan suuntaohjausventtiilit koostuvat kotelosta (1), yhdestä tai kahdesta solenoidista (2), kontrollikielistä (3) ja yhdestä tai kahdesta paluustavasta (4). Poistuneessa olosuhteessa kontrollikuola (3) pidetään neutraalissa tai alkuperäisessä asennossa paluulomien avulla (4) (paitsi impulssikuoret). Ohjauskelo (3) aktivoidaan märän PIN-solenoidien kautta (2). Solenoidien voima (2) toimii männän (5) kautta ohjauskelolla (3) ja työntää tämän neutraalista sijainnista vaadittavaan päätyasentoon. Tämä antaa vapaasti virran P: stä A: sta A: een A: een T- tai P: hen B ja A-T.

Kun solenoidi (2) on poistunut, kontrollikuoli (3) palautetaan neutraaliin asentoonsa paluujousilla (4).

Valinnainen käden ohitus (6) sallii ohjauskellon (3) liikkumisen ilman virrasta solenoidia.


We 6 61b -sarjan rakennekaavio
