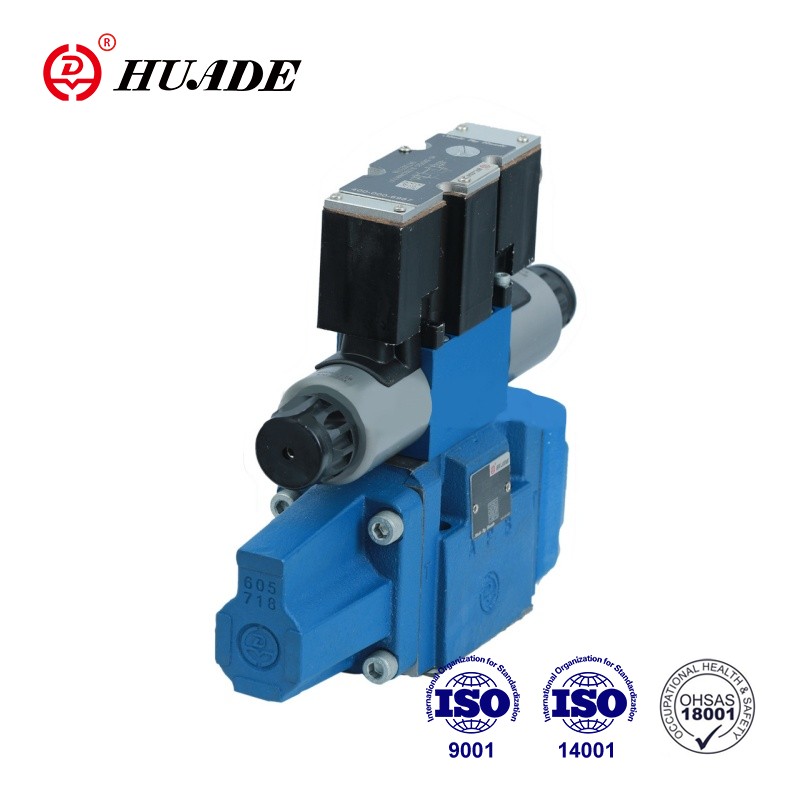

Tyypin HD-4WRZE venttiilit ovat pilottiohjattuja 4-tieventtiilejä, joita ohjataan suhteellisilla solenoideilla, ne ohjaavat virtauksen suuntaa ja nopeutta. Tällä suhteellisella suuntaventtiilillä on korkea kustannustehokkuus. Tehdas on varustettu edistyneillä tuotantolaitteilla kaikkialta maailmasta, ja sillä on tiukat testausmenettelyt jokaisen suhteellisen venttiilin vakaan toiminnan varmistamiseksi.
| Hydraulinen | |||||
| Nimellinen koko | 10 | 16 | 25 | 32 | |
| Käyttöpaine | pilottiöljyn syöttö ulkoinen | 3-10 | |||
| - Ohjausventtiili (MPa) | sisäinen pilottiöljyn syöttö | 10-31.5 | 10-35 | ||
| - Pääventtiili (MPa) | 31.5 | 35 | |||
| Paluulinjan paine (MPa) | Portti T (ulkoinen öljyn tyhjennys) | 31.5 | 25 | 25 | 15 |
| Portti T (pilottiöljyn tyhjennysliitäntä) | 3 | ||||
| Portti Y | 3 | ||||
| Ohjausöljyn tilavuus (cm3) kelan liikkeelle 0-100 % | 1.7 | 4.6 | 10 | 26.5 | |
| Ohjausöljyvirtaus porteissa X ja Y (L/min) tulosignaalin porrastetulle muodolle 0-100 % | 3.5 | 5.5 | 7 | 15.9 | |
| Virtaus pääventtiilin läpi (l/min) | 170 | 460 | 870 | 1600 | |
| Hystereesi % | ≤6 | ||||
| Paine nestettä | Mineraaliöljy1 DIN 51 524 mukaan | ||||
| Painenesteen lämpötila-alue (℃) | -20-80 | ||||
| Viskositeettialue (mm2/s) | 20 ~ 380 | ||||
| Asennus | valinnainen, mieluiten vaakasuora | ||||
| Paino versiolle WRZ... (WRZE:lle"lisäksi 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Sähköinen | |||
| Venttiilin tyyppi | SEP | SE KIEMEÄ | |
| Jännitteen tyyppi | DC | ||
| Maksimivirta (A) | 1.5 | 2.5 | |
| Solenoidin kelan vastus (Ω) | Kylmä arvo 20 ℃ | 4.8 | 2 |
| Max. lämmin arvo | 7.2 | 3 | |
| Suojaus | IP65 | ||
| Kelan lämpötila (℃) | 150 asti | ||
| Tulli % | 100 | ||
| Ohjauselektroniikka | HD-VT-VSPA2-50-1X/. | integroitu ohjauselektroniikka | |
Ominaisuudet:
▶Pilot-ohjattu suhteellinen suuntaventtiili
▶Alalevyasennukseen
▶Virtaussuunnan ja -nopeuden säätö
▶Jousikeskitetty ohjauskela
▶Venttiili ja suhteellinen ohjauselektroniikka yhdestä lähteestä
Sovellus:
HD-4WRZE-venttiileillä ohjataan suuntaa ja virtausta.
Venttiili koostuu periaatteessa: ohjausventtiilistä ①, päärullasta ④, pääventtiilistä ⑥ ja keskitysjousesta ③. Solenoidin B ollessa vapaassa tilassa ohjauskela ② siirtyy oikealle. Ohjausöljyn syöttö ohjausventtiiliin on sisäinen portin P kautta tai ulkoinen portin X kautta. Ohjausöljy virtaa ohjausventtiilin ① kautta painekammioon. ja siirtää pääkelaa ④ suhteessa sähköiseen tulosignaaliin. Yhteys P:stä A:hen ja B:stä T:hen tapahtuu aukkotyyppisten poikkileikkausten kautta, joilla on progressiiviset virtausominaisuudet.
Solenoidin A ollessa jännitteettömässä tilassa pääkela siirtyy vasemmalle. Yhteys P:stä B:hen ja A:sta T:iin. Solenoidin jännitteetön, ohjauskela ja ohjauskela ④ siirretään takaisin keskelleen. asemat.
Suhteellisen suuntaventtiilin 4WRZE-7X symboli
Pilottiöljyn syöttö
