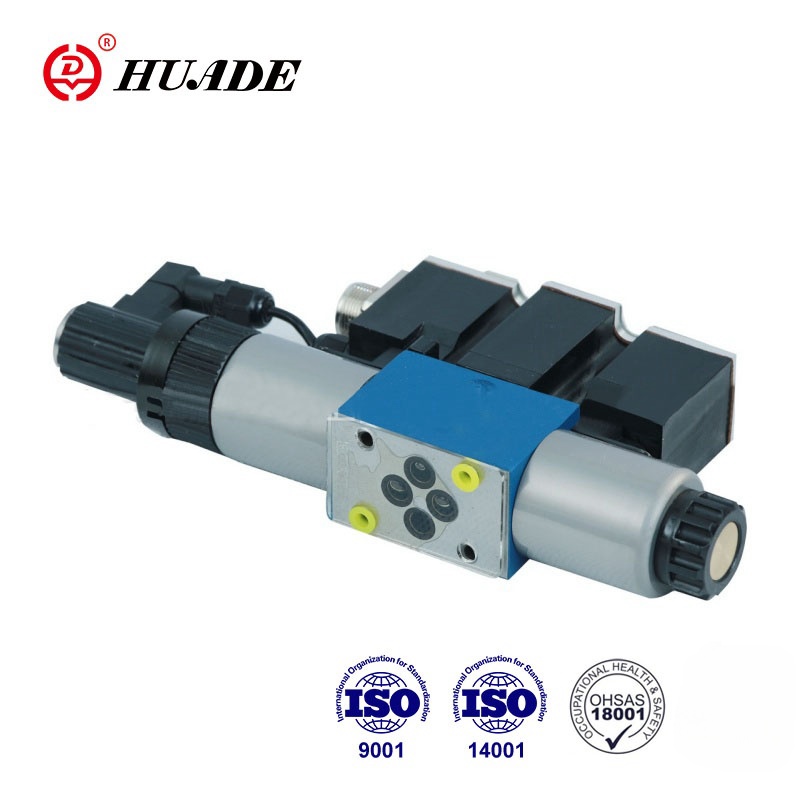

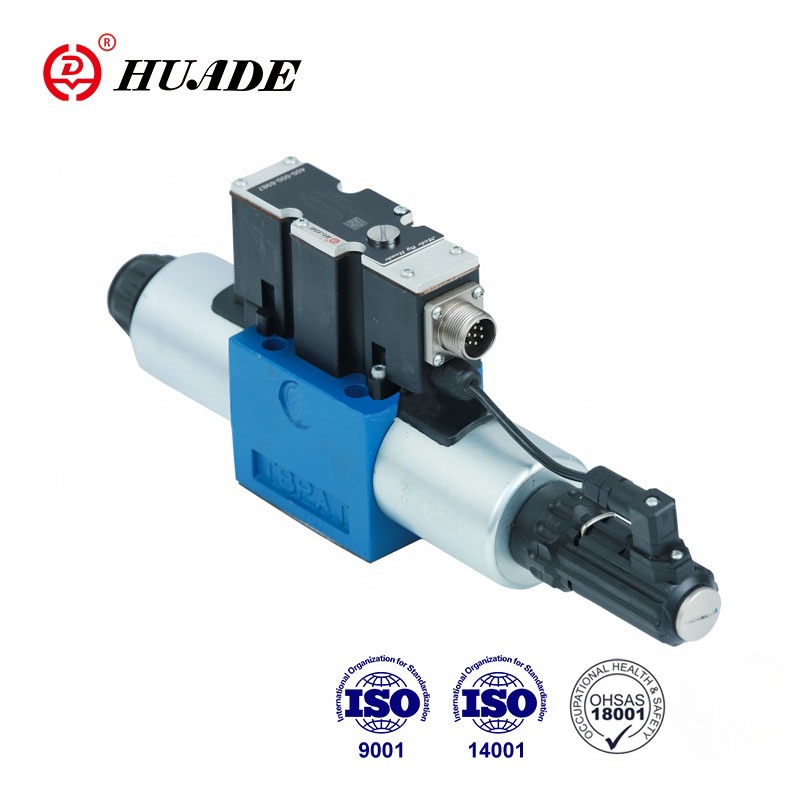

Tämä 4WREE-2X-venttiili on suoraa vaikutusta suhteellisella suuntautuvalla venttiilillä, jota käyttää suhteellisen solenoidi hydraulisen nesteen virtauksen ja virtaussuunnan ohjaamiseksi. Sähkömagneetin ohjaus voidaan saavuttaa sisäänrakennetun vahvistimen kautta. Tuotteen suorituskyky on yhteensopiva Rexrothin 4WREE-2X-sarjan kanssa.
| Hydraulinen | |||
| Koko | 6 | 10 | |
| Käyttöpaine | Portit A 、 p 、 b | 31.5 | 31.5 |
| Satama T | 21 | 21 | |
| Nimellinen virtaus qvnom △ p = 1MPA (l/min) | 8、16、32 | 25、50、75 | |
| Enintään Sallittava virtaus (l/min) | 80 | 180 | |
| Saastumisaste (μm) | ≤20 (suosittele 10) | ||
| Hystereesi (%) | ≤0,1 | ||
| Kääntöjakso (%) | ≤0,05 | ||
| Vasteen herkkyys (%) | ≤0,05 | ||
| Paineeneste | Mineraaliöljyt, fosfaattiesteri | ||
| Viskositeettialue mm2/s | 20 - 380 | ||
| Ympäristön lämpötila -alue (℃) | 4Wre | -20 -+70 | |
| 4WREE | -20 -+50 | ||
| Paino (kg) | 4Wre | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Sähköinen (integroitu elektroniikka) | |||
| Koko | 6 | 10 | |
| Tarjontatyyppi | DC | DC | |
| Nimellisjännite (v) | 24 | ||
| Solenoidin nimellinen virta (A) | 2.5 | ||
| Solenoidikelan vastus (ω) | Kelankestävyys 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Velvollisuus | 100% | ||
| Max.Coil -lämpötila (℃) | 150 | ||
| Eristys DIN40050: lle | IP65 | ||
| Liittyvän vahvistimen tekniset tiedot | |||
| Liittyvä vahvistin | 4Wre | HD-VT-VRPA2 -.- 1x/ | HD-VT-VRPA2 -.- 1x/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Toimitusjännite | Nimellisjännite VDC | 24 | |
| Alhaisempi rajoittava arvo v | 19.4 | ||
| Ylärajoittava arvo v | 35 | ||
| Vahvistinvoima | Imax a | <2 | |
| Impulssivirta a | 3 | ||
Ominaisuudet:
▶ Suoraan kontrolloitu suhteellinen suuntaventtiili virtauksen suunnan ja suuruuden ohjaamiseksi
▶ jakoasennukseen
▶ Sähköasennon palaute
▶ Kevään keskitetty ohjauskelo
▶ Tyyppi 4WREE, integroitu venttiilin elektroniikka rajapinnalla A1 tai F1
▶ Käyttö tapahtuu suhteellisilla solenoideilla, joissa on keskuslanka ja irrotettava kela
▶ Venttiili ja elektroninen ohjaus yhdestä lähteestä
Sovellus:
Suhteellista venttiiliä 4WREE-2X voidaan käyttää eri aloilla, kuten työstötyökalut, kevytteollisuus, metallurgia, kaivostoiminta, ilmailutila jne.
4/2 ja 4/3 suhteelliset suuntaventtiilit ovat suoraan ohjattuja komponentteja ja alipensiin kiinnityssuunnitelmaa.
Niitä käytetään suhteellisilla solenoideilla, joissa on keskuslanka ja irrotettava kela. Solenoideja ohjataan valinnaisesti integroidulla ohjauselektroniikalla.
Funktionaalinen kuvaus:
Solenoidien (5 ja 6) kanssa, joka ei ole energisoitu, kontrollipullo (2) pidetään keskiasennossa puristusjousilla (3 ja 4)
Kontrollikelun (2) suora toiminta virittämällä yhtä suhteellisista solenoideista, esim. Solenoidin "B" (6) hallinta
→ Ohjauskello (2) vasemmalla olevassa liikkuvuus suhteessa sähköiseen tulosignaaliin
→ Yhteys P: stä A: sta A: een A: een aukon kautta, kuten poikkileikkaukset progressiivisilla virtausominaisuuksilla
Solenoidin energisointi (6)
→ Ohjauskelo (2) palautetaan keskusasentoon puristusjousen kautta (3)
HD-4WREE ... A-2x
Poistuneessa kunnossa, kela (2) pidetään mekaanisessa keskuksessa solenoidi-paluujousilla. Tämä, kela -symbolille "V", ei liity hydrauliseen keskukseen! Kun sähköventtiilin suljettu silmukan ohjauspiiri on suljettu, puola on sijoitettu hydrauliseen keskustaan.
Design:
Venttiili koostuu pohjimmiltaan:
• Kotelo (1) Mountinq -kasvoilla
• Ohjauskelo (2) puristusjousilla (3 ja 4)
• Solenoidit (5 ja 6) keskuslankalla
• Paikannusanturi (7)
• Valinnainen integroitu ohjauselektroniikka (8)
• Mekaaniseen nollapisteen säätöön (9) pääsee PG 13.5: n kautta ja sähköiseen nollapisteeseen pääsee PG 7: n kautta (10) (tyyppi 4wree)
Suhteellisen suuntaventtiilin symboli 4wree-2x
