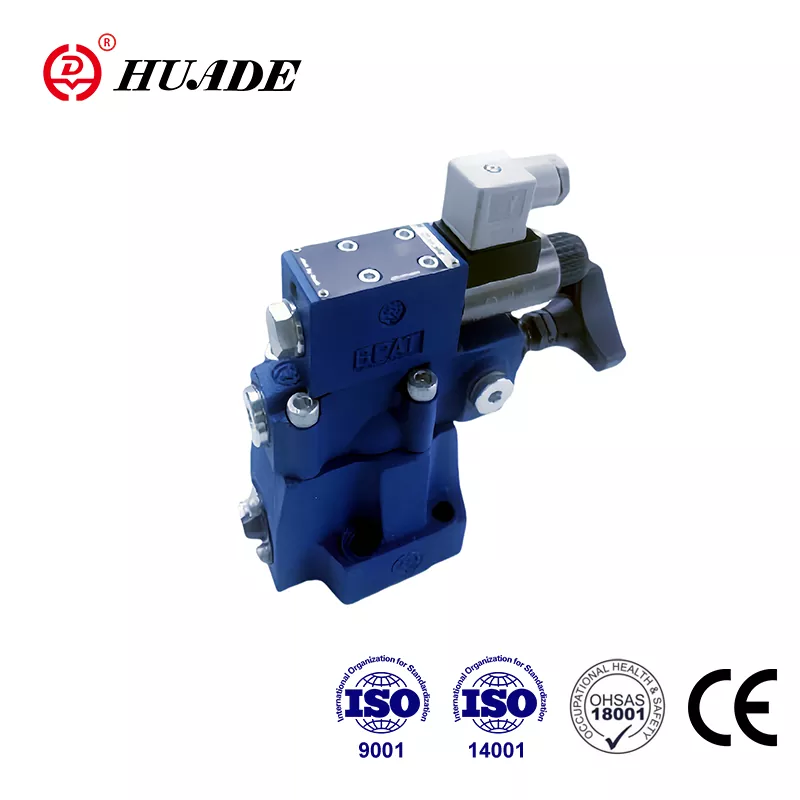

Painesulkuventtiili DAW

Vuonna 1979 perustettu Huade Hydraulic on tehnyt yhteistyötä Bosch Rexrothin kanssa kahdesti. Kahden pitkäaikaisen yhteistyön ansiosta Huade® paineventtiilit saavuttavat saman tason kuin Rexrothin tuotteet. Tyypin DAW painesulkuventtiilit voivat korvata Rexrothin saman sarjan halvemmalla. Kiinan hydrauliteollisuuden johtavana tuotemerkkinä yrityksen kaikki haarat ovat läpäisseet ISO9001, ISO14001 ja OH SAS18001. Huade® painesulkuventtiili DAW on läpäissyt CE-sertifikaatin. Huade® paineventtiilit ovat saaneet laajan markkinoiden tunnustuksen ja käyttäjien luottamuksen.

Painesulkuventtiilin DAW tuoteparametri

Tuoteominaisuus ja painesulkuventtiilin DAW sovellus

Ominaisuudet:

▶ Alalevyn asennukseen:

▶ 4 säätöelementtiä:

● Pyörivä nuppi

● Hihassa sisäinen kuusikulmio ja suojakorkki

● Lukittava kiertonuppi asteikolla

● Pyörivä nuppi asteikolla

▶ 3 paineluokkaa

▶ Solenoidiohjattu purku sisäänrakennetun suuntaventtiilin kautta

Sovellus:

Paineensäätöventtiilit tyyppi DAW ovat pilottiohjattuja painesulkuventtiilejä. Niitä käytetään kytkemään pumpun virtaus paineettomaan ohitukseen heti, kun akun latauspaine on saavutettu. Muita venttiilin käyttökohteita ovat järjestelmissä, joissa on korkea- ja matalapainepumppu. Tässä tapauksessa matalapainepumppu kytketään paineettomaan ohitukseen heti, kun asetettu korkea paine saavutetaan.

Painesulkuventtiilin DAW osa ja symbolit

Paineensulkuventtiilit koostuvat periaatteessa pääventtiilistä pääpuolakokoonpanolla, ohjausventtiilistä paineensäätöelementillä ja takaiskuventtiilistä. Koon 10 venttiileissä takaiskuventtiili on sisäänrakennettu pääventtiiliin. Venttiilikooissa 25 ja 32 takaiskuventtiili on sisäänrakennettu erilliseen pääventtiilin alle asennettuun levyyn.

Painesulkuventtiili tyyppi DAW

Pumpun virtauksen kääntäminen P:stä A:hen tai P:stä T:hen.

Pumppu toimittaa virtauksen takaiskuventtiilin (1) kautta hydraulijärjestelmään (P - A). Paine portissa A vaikuttaa ohjauslinjan (3) kautta pilotin ohjauskelaan (4). Samanaikaisesti paine portissa P kulkee aukkojen (5) ja (7) kautta pääkelan (6) jousikuormitteiselle puolelle ja ohjausventtiilissä (2) olevalle lautaselle (8). Heti kun asetettu katkaisupaine saavutetaan hydraulijärjestelmässä, lautanen (8) nousee jousta (9) vasten. Paineneste virtaa nyt aukkojen (5) ja (7) kautta jousikammioon (11). From

tässä neste palautetaan säiliöön joko sisäisesti ohjausjohdon kautta venttiilityypissä DA...30B/... tai ulkoisesti ohjauslinjan kautta venttiilityypissä DA.30B/...Y... Aukoista(5) ja (7), pääkelalla (6) on nyt painehäviö. Pääpuola (6) nousee nyt pois paikaltaan ja avaa liitännän P:stä T:hen. Takaiskuventtiili (1) annostelee nyt liitoksen paikasta A paikkaan P. Iskulevy (8) pysyy nyt auki järjestelmän paineen avulla pilotin kautta. kela (4).

Pumpun virtauksen kääntäminen P:stä T:hen tai P:stä A:hen.

Ohjauskelan (4) pinta-ala on 17 % suurempi kuin lautasen (8) tehollinen pinta-ala. Ohjauskelaan (4) kohdistuva tehollinen voima on näin ollen 17 % suurempi kuin lautasen (8) tehollinen voima. Kun toimilaitteen paine laskee kytkentäpaine-eroa vastaavan venttiilin katkaisupaineeseen nähden, jousi (9) työntää lautasen (8) istuimelleen. Painetta muodostuu sitten pääkelan (6) jousikuormitteiselle puolelle. Yhdessä jousen (10) kanssa tämä sulkee pääkelan (6) ja eristää liitännän P:stä T:hen. Pumpun virtaus kulkee vielä kerran takaiskuventtiili (1) hydraulijärjestelmään (P - A).

Solenoiditoiminen suuntaventtiili (12) voi kuitenkin vaihtaa ohjausventtiilin (2) alla olevan katkaisupaineen joko P:stä T:hen tai P:stä A:han.

DAW20,30 ...30B rakenne

DAW...30B symbolit
