Kun työskentelet raskaiden hydraulijärjestelmien kanssa, oikean suunnansäätöventtiilin valinta voi häiritä tai häiritä toimintaasi. Bosch Rexroth 4WEH 16 J on yksi niistä komponenteista, joihin kokeneet insinöörit luottavat vaativissa teollisissa sovelluksissa. Tämä venttiili on ansainnut maineensa luotettavalla suorituskyvyllä ruiskuvalukoneissa, metallinmuovauspuristimissa ja rakennuslaitteissa, joissa vika ei yksinkertaisesti ole vaihtoehto.

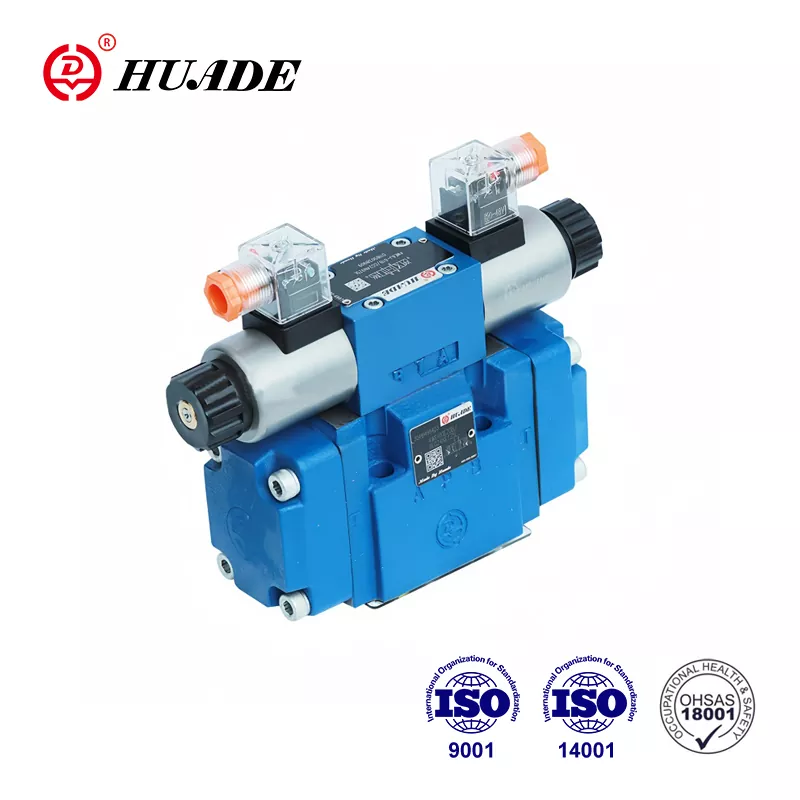

4WEH 16 J edustaa erityistä kokoonpanoa Bosch Rexrothin WEH-sarjan sähköhydraulisissa pilottiohjatuissa suuntasäätöventtiileissä. Nimitys kertoo aika paljon, jos osaat lukea sen. "16" tarkoittaa nimelliskokoa (NG16), joka vastaa CETOP 7 -asennusstandardeja. "J" kuvaa kelatoimintoa, erityisesti 4-suuntaista, 3-asentoa suljetun keskiosan mallia. Kun ymmärrät, mitä nämä tekniset tiedot tarkoittavat käytännössä, voit määrittää, sopiiko tämä venttiili sovellukseesi.
Mikä tekee 4WEH 16 J:stä erilaisen?
Suuntasäätöventtiili 4WEH 16 J toimii kaksivaiheisella ohjausjärjestelmällä. Sen sijaan, että pääkelaa siirrettäisiin suoraan sähkömagneeteilla, tämä venttiili käyttää pieniä ohjausventtiilejä ohjaamaan hydraulipainetta, joka siirtää suurempaa pääpuolaa. Tämä lähestymistapa vaatii vähemmän sähkötehoa samalla kun ohjataan merkittäviä hydraulivirtoja. Vakioversio toimii 24 VDC teholla, joten se on yhteensopiva useimpien teollisuuden ohjausjärjestelmien kanssa ilman erityistä sähköinfrastruktuuria.
Venttiili pystyy käsittelemään jopa 350 baarin paineita H-versiossa, mikä tarkoittaa noin 5 076 psi:tä. Virtauskapasiteetin nimellismaksimi on 300 litraa minuutissa, vaikka todellinen suorituskyky riippuu venttiilin painehäviöstä. Nämä tekniset tiedot sijoittavat 4WEH 16 J:n raskaaseen käyttöön tarkoitettujen teollisuusventtiilien luokkaan liikkuvien laitteiden tai kevyiden sovellusten sijaan.
Painolla on väliä, kun suunnittelet asennuksia ja huoltotoimenpiteitä. 9,84 kiloa (noin 21,7 puntaa) painava venttiili ei ole jotain, jota et liikuta satunnaisesti, mutta se on hallittavissa asianmukaisella käsittelyllä. Vankka rakenne edistää kestävyyttä ankarissa teollisuusympäristöissä, joissa tärinä, lämpötilanvaihtelut ja saastuminen ovat päivittäisiä huolenaiheita.
Suljetun keskuksen suunnittelu ja järjestelmän yhteensopivuus
"J"-puolakonfiguraatio määrittää, kuinka suunnansäätöventtiili 4WEH 16 J käyttäytyy neutraaliasennossaan. Kun venttiili on keskiasennossa ilman sähköistä signaalia, kaikki neljä porttia - P (paine), A ja B (työportit) ja T (säiliö) - ovat tukossa. Tämä suljettu keskusjärjestely palvelee erityistä tarkoitusta nykyaikaisissa hydraulijärjestelmissä.
Suljetut keskiventtiilit toimivat poikkeuksellisen hyvin painekompensoitujen säätötilavuuspumppujen kanssa. Kun venttiili sulkee kaikki portit nolla-asennossa, järjestelmän paine kasvaa, kunnes se ilmoittaa pumpulle vähentävän virtauksen lähes nollaan. Tämä estää pumppua kiertämästä jatkuvasti nestettä varoventtiilin läpi, mikä tuhlaa energiaa ja synnyttäisi liikaa lämpöä. Aikakaudella, jolloin energiakustannukset ovat tärkeitä ja ympäristösäännökset tiukentuvat, tämä tehokkuusetu tulee merkittäväksi.
Kompromissi sisältää järjestelmän suunnittelun monimutkaisuuden. Suljetun keskusjärjestelmän järjestelmät vaativat huolellista huomiota painepiikkeihin venttiilien vaihdon aikana. Kun suuntasäätöventtiili 4WEH 16 J siirtyy lukitusta keskikohdasta käyttöasentoon, äkillinen avautuminen voi aiheuttaa painehäiriöitä. Insinöörit korjaavat tämän tyypillisesti kuristusosien avulla (tunnistetaan "B"-koodeilla tilausjärjestelmässä) tai lisäämällä ulkoisia iskunpoistoventtiilejä, jotka reagoivat nopeammin kuin pääjärjestelmän kevennys.
Kuinka kaksivaiheinen toiminta todella toimii
4WEH 16 J:n pilottiohjattu suunnittelu sisältää kaksi erillistä ohjausvaihetta. Ensimmäinen vaihe koostuu pienestä WE6-tyyppisestä ohjausventtiilistä, jota ohjataan märkänastaisilla solenoideilla. Kun käynnistät solenoidin, se siirtää ohjausventtiiliä ohjaten ohjauspaineen X-portista pääkelan päissä oleviin ohjauskammioihin. Tämä ohjauspaine voittaa keskitysjouset ja siirtää pääpuolaa yhdistämään sopivat virtausreitit.
Toinen vaihe on itse pääkelan liike. Kun ohjauskammioon muodostuu ohjauspaine, se työntyy kela-aluetta vasten ja tuottaa tarpeeksi voimaa siirtääkseen kelan keskitysjousia ja kaikkia kelaan vaikuttavia painevoimia vasten. Pääkela avaa sitten liitännät porttien välillä – joko P:hen A:hen B:stä T:hen tai P:stä B:hen A:sta T:hen, riippuen siitä, mihin solenoidiin kytket virtaa.
Tämä kaksivaiheinen järjestely edellyttää 5-12 baarin ohjauspainetta toimiakseen kunnolla. Pilottisyöttö tulee tyypillisesti pääjärjestelmän paineesta sisäisten kanavien kautta, vaikka voit määrittää ulkoisen pilottisyötön tietyille sovelluksille. Kytkentäaika on noin 100 millisekuntia, mikä on hitaampaa kuin suoratoimiset venttiilit, mutta hyväksyttävä useimpiin teollisuuskoneisiin, joissa sykliajat mitataan sekunneissa millisekuntien sijasta.
Sähkövaatimukset ja ohjausvaihtoehdot
Vakiosuuntainen ohjausventtiili 4WEH 16 J -konfiguraatioissa käytetään 24 VDC solenoideja, jotka on merkitty tilauskoodissa G24:ksi. Märkäpintainen solenoidirakenne tarkoittaa, että käämi on suorassa kosketuksessa hydraulinesteen kanssa, mikä auttaa jäähdytyksessä, mutta vaatii käämin tiivistämisen nestettä vastaan. Nämä solenoidit kuluttavat tyypillisesti noin 1,5–2 ampeeria jännitteisenä, mikä edustaa vaatimatonta sähkökuormaa, jota useimmat PLC:t ja ohjausjärjestelmät käsittelevät helposti.
Venttiili tarjoaa valinnaisen manuaalisen ohituksen, joka on koodattu N9 tilausjärjestelmän kohtaan 11. Tämän piilotetun käsikäyttöisen toimilaitteen avulla teknikot voivat siirtää venttiiliä käsin käyttöönoton, vianmäärityksen tai hätätilanteiden aikana. Et vahingossa törmää siihen normaalin käytön aikana, mutta se on käytettävissä, kun sitä tarvitset. Tämä ominaisuus osoittautuu arvokkaaksi, kun asennat uusia järjestelmiä tai diagnosoitat ongelmia käyttämättä sähköisiä ohjaimia.
Sähköliitännät noudattavat DIN EN 175301-803 standardeja K4-konfiguraatiossa käyttämällä erillisiä liittimiä kullekin solenoidille. Tämä järjestely tarjoaa joustavuutta johdotuksessa ja yksinkertaistaa vianmääritystä, koska voit irrottaa yksittäiset solenoidit vaikuttamatta muihin. Jotkut sovellukset voivat määrittää vaihtoehtoisia liitintyylejä ohjauskaapin asetuksista ja ympäristönsuojeluvaatimuksista riippuen.
Paineluokitukset ja suorituskyvyn rajat
Maksimikäyttöpaine porteille P, A ja B saavuttaa 350 barin, kun tilaat H-version. Vakioversiot on mitoitettu 280 baariin, mikä silti kattaa useimmat teolliset sovellukset. Säiliön portti (T) toimii tyypillisesti alhaisemmilla paineilla, usein vain muutaman baarin ilmakehän paineen yläpuolella, ellet ole tekemisissä vastapaineen kanssa pitkistä paluulinjoista tai säiliön korkeista paikoista.
Nämä painearvot edustavat jatkuvia käyttörajoja, eivät hetkellisiä piikkejä. Kun suuntasäätöventtiili 4WEH 16 J vaihtaa asentoa, painetransientit voivat ylittää vakaan tilan arvot 50 % tai enemmän lyhyen ajan. Oikea järjestelmän suunnittelu sisältää varoventtiilit, jotka on asetettu 10–15 % enimmäiskäyttöpaineen yläpuolelle, jotta nämä transientit saadaan kiinni ennen kuin ne vahingoittavat komponentteja. Venttiili itsessään kestää satunnaisia painepiikkejä, jotka ylittävät nimellisarvot, mutta jatkuva käyttö nimellisarvojen yläpuolella lyhentää käyttöikää.
Virtauskapasiteetti on vuorovaikutuksessa paineen kanssa tavoilla, joilla on merkitystä todellisissa sovelluksissa. 300 l/min nimellisarvo olettaa tietyt painehäviöt venttiilissä. Jos käytät pienemmillä virtausnopeuksilla, painehäviö pienenee. Työnnä kohti maksimivirtausta ja painehäviö kasvaa, mikä tarkoittaa, että pumpun on tuotettava korkeampi paine voittaakseen sekä venttiilin vastuksen että kuorman. Valmistajan virtauskäyrät osoittavat nämä suhteet, ja sinun tulee ottaa ne huomioon pumppujen mitoituksessa ja järjestelmän tehokkuuden arvioinnissa.
Asennus- ja asennusnäkökohdat
Suuntasäätöventtiili 4WEH 16 J noudattaa ISO 4401-07-07-0-05 -standardeja, mikä varmistaa yhteensopivuuden CETOP 7 -asennuspintojen kanssa. Tämä standardointi tarkoittaa, että voit mahdollisesti vaihtaa eri valmistajien venttiilejä ilman asennussarjan uudelleensuunnittelua, vaikka sinun tulee varmistaa, että kaikki tekniset tiedot vastaavat ennen vaihtojen yrittämistä. Asennuspulttien kuvio, porttien sijainnit ja kuoren kokonaismitat noudattavat alan standardeja, jotka ovat olleet olemassa vuosikymmeniä.
Asennus vaatii huomiota useisiin tekijöihin pelkän venttiilin pultauksen jakotukkiin lisäksi. Pilotin syöttökonfiguraatio, joka on osoitettu tilauskoodin kohdassa 12, määrittää, kuinka ohjaus- ja tyhjennysöljy virtaa järjestelmän läpi. Oletuskonfiguraatio käyttää ulkoista pilottisyöttöä ja ulkoista tyhjennystä, mikä eristää venttiilin sisäiset kanavat säiliölinjan vastapaineesta. Tämä asetus toimii parhaiten sovelluksissa, joissa säiliölinjassa saattaa näkyä kohonnutta painetta muista komponenteista.
Vaihtoehtoisia kokoonpanoja ovat sisäinen pilottisyöttö ulkoisella tyhjennyksellä (koodi E) tai täysin sisäinen syöttö ja tyhjennys (koodi ET). Täysin sisäinen lisävaruste yksinkertaistaa putkityötä, mutta tekee venttiilistä herkän säiliölinjan vastapaineelle. Jos säiliön paine ylittää muutaman baarin, se voi häiritä ohjaustoimintoa ja aiheuttaa hidasta tai epätäydellistä vaihtamista. Useimmat insinöörit suosivat ulkoisia viemärikokoonpanoja (Y-portti) kriittisissä sovelluksissa, joissa luotettavuus on tärkeämpää kuin yksinkertaistettu putkisto.
Lämpötilan ja nesteen yhteensopivuus
Käyttölämpötila-alue on -20°C - +80°C tavallisille tiivistemateriaaleille. Tämä valikoima kattaa useimmat teollisuusympäristöt, vaikka erittäin kylmät asennukset saattavat vaatia lämmitysjärjestelmiä tai vaihtoehtoisia tiivisteyhdisteitä. Yläraja 80°C edustaa jatkuvan käyttölämpötilaa. Lyhyet poikkeamat 90°C:een tai hieman korkeammalle eivät vaurioita välittömästi venttiiliä, mutta jatkuvat korkeat lämpötilat nopeuttavat tiivisteen hajoamista ja lisäävät sisäistä vuotoa.
Suuntasäätöventtiilissä 4WEH 16 J on vakiona NBR (nitriilikumi) tiivisteet, jotka sopivat öljypohjaisille hydrauliöljyille, kuten HL- ja HLP-laatuille. Jos sovelluksesi koskee tulenkestäviä nesteitä, synteettisiä estereitä tai käyttöä korkeammissa lämpötiloissa, sinun tulee määrittää FKM (fluoroelastomeeri) tiivisteet käyttämällä V-koodia kohdassa 14. FKM käsittelee lämpötiloja jopa 120 °C ja kestää laajempaa kemikaalivalikoimaa, vaikka se maksaa enemmän ja sillä voi olla erilaiset puristussarjan ominaisuudet.
Nesteen puhtaus vaikuttaa suoraan venttiilin käyttöikään. Puolan ja reiän väliset tiukat välykset (tyypillisesti 5-15 mikrometriä) tarkoittavat, että kontaminaatiohiukkaset voivat aiheuttaa tarttumista, liiallista kulumista tai epäsäännöllistä toimintaa. Tavoitteena oleva puhtaustaso on ISO 4406 16/13 tai parempi, mikä edellyttää suodatusta 10 mikrometrin alueella ja beeta-suhde on 75 tai suurempi. Säännöllinen öljyanalyysi auttaa havaitsemaan kontaminaatioongelmia ennen kuin ne aiheuttavat vikoja.
Kelan keskitysmenetelmien ymmärtäminen
Vakiosuuntainen ohjausventtiili 4WEH 16 J -konfiguraatioissa käytetään jousikeskitystä, mikä tarkoittaa, että mekaaniset jouset työntävät puolan takaisin vapaa-asentoon, kun molemmat solenoidit kytketään pois. Tämä lähestymistapa tarjoaa luotettavan keskityksen ja positiivisen paikantamisen ilman jatkuvaa sähkövirtaa. Jouset tuottavat tarpeeksi voimaa kitkan ja mahdollisen jäännöspaineen epätasapainon voittamiseksi, mikä varmistaa, että kela saavuttaa keskiasennon, vaikka järjestelmä ei olisi täysin symmetrinen.
Hydraulinen keskitys, joka on merkitty H-koodilla asennossa 05, käyttää ohjauspainetta jousien sijaan pitääkseen kelan keskitettynä. Tämä vaihtoehto sopii sovelluksiin, joissa on suuria hitauskuormia, joissa jousen keskitys saattaa sallia kelan ajautumisen hieman ohimenevien voimien vaikutuksesta. Hydraulinen keskitys tarjoaa jäykemmän asennon ja paremman iskukuormituksen kestävyyden, vaikka se vaatii ohjauspainetta, jotta keskitys toimii. Jos menetät ohjauspaineen hydraulisella keskityksellä, kela ei välttämättä palaa keskelle luotettavasti.
Valinta jousen ja hydraulisen keskityksen välillä edellyttää kompromisseja. Jousikeskitys tarjoaa yksinkertaisuuden ja toimii jopa järjestelmän sammutusjaksojen aikana. Hydraulinen keskitys tarjoaa paremman asennon vakauden dynaamisten kuormien alla, mutta lisää riippuvuutta ohjauspaineen saatavuudesta. Useimmissa teollisissa sovelluksissa käytetään jousikeskitystä, elleivät tietyt kuormitusominaisuudet vaadi hydraulisen keskityksen parempaa vakautta.
Kytkindynamiikan ja painepiikkien käsitteleminen
Suuntasäätöventtiilin 4WEH 16 J 100 millisekunnin kytkentäaika kuvastaa kaksivaiheista pilottitoimintaa. Tämä viive sisältää ajan, joka kuluu ohjausventtiilin siirtymiseen, ohjauspaineen muodostumiseen ohjauskammioon ja pääkelan siirtymiseen uuteen asentoonsa. Vaikka 100 millisekuntia kuulostaa inhimillisesti nopealta, se edustaa useita satoja kierroksia 1800 rpm:n moottorissa tai huomattavaa liikettä suurella nopeudella toimivalla sylinterillä.
Tämän kytkentäjakson aikana paine voi nousta, kun virtausreitit sulkeutuvat ennen kuin uudet reitit avautuvat kokonaan. Vakavuus riippuu järjestelmän dynamiikasta, mukaan lukien pumpun virtausnopeus, varaajan kapasiteetti ja kuormitushitaus. Insinöörit käyttävät useita tekniikoita näiden transientien hallintaan. Kuristimet, joissa on koodeja, kuten B12 (1,2 mm:n aukko), rajoittavat virtausta vaihdon aikana, hidastaen siirtymää ja vähentäen painepiikkejä. Ulkoiset iskuventtiilit, jotka on asetettu juuri normaalin käyttöpaineen yläpuolelle, voivat avautua hetkeksi vaimentaakseen transientteja.
Toinen lähestymistapa sisältää ohjausventtiilin ominaisuuksien säätämisen käyttämällä S- tai S2-koodeja tilausjärjestelmän kohdassa 13. Nämä muutokset muuttavat ohjausventtiilin geometriaa muuttaakseen sitä, kuinka nopeasti ohjauspaine muodostuu, mikä vaikuttaa pääkelan siirtonopeuteen. Hitaampi vaihtaminen vähentää painepiikkejä, mutta pidentää syklin aikaa. Oikean tasapainon löytäminen vaatii testaamista tietyllä sovelluksellasi, ja monet insinöörit aloittavat vakiokokoonpanoilla ennen muutosten tekemistä, jos transientit osoittautuvat ongelmallisiksi.
Vertailu vaihtoehtoisiin venttiilityyppeihin
Suuntasäätöventtiili 4WEH 16 J kilpailee erilaisten vaihtoehtojen kanssa teollisuusventtiilimarkkinoilla. Eaton Vickers tarjoaa DG5V-8-H-sarjan, joka käyttää CETOP 7 -kiinnitystä (kutsutaan Vickers-nimikkeistössä kooksi 8) ja käsittelee samanlaisia paineluokituksia. Myös Parkerin D41VW-sarjan ja Moogin D66x-venttiilit kohdistavat samaan sovellusalueeseen. Jokainen valmistaja tuo mukanaan hieman erilaisia ominaisuuksia ja suorituskykyominaisuuksia.
Virtausarvot vaihtelevat valmistajittain, osittain erilaisista luokitusstandardeista johtuen. Jotkut valmistajat ilmoittavat maksimaalisen virtauksen pienemmillä painehäviöillä, mikä saa niiden tekniset tiedot näyttämään vaikuttavammilta, mutta eivät heijasta todellista suorituskykyä. Kun vertailet venttiilejä, sinun on tutkittava todelliset virtauskäyrät käyttöpaineellasi sen sijaan, että luottaisit pelkästään maksimivirtauslukuihin. 4WEH 16 J:n 300 l/min teho on konservatiivinen ja saavutettavissa tyypillisissä sovelluksissa.
Toimitusajat ovat käytännön näkökohta. 4WEH 16 J:n toimitusajat voivat venyä 21 viikkoon joissakin kokoonpanoissa, mikä edellyttää suunnittelua etukäteen ja mahdollisesti kriittisten varaosien säilyttämistä varastossa. Vaihtoehtoiset toimittajat voivat tarjota lyhyempiä toimitusaikoja, ja pätevät varalähteet ovat järkevää tuotantokriittisissä sovelluksissa. Varmista vain, että korvaavat venttiilit vastaavat kaikkia eritelmiä, mukaan lukien asennusmitat, virtauskapasiteetti, painearvot ja vasteominaisuudet.
Huoltovaatimukset ja käyttöikä
Asianmukainen huolto pidentää suuntasäätöventtiilin 4WEH 16 J käyttöikää merkittävästi. Säännölliset öljynvaihdot ja suodattimen vaihdot estävät lian kerääntymisen puolan ja reiän välisiin tiukoihin välyksiin. Useimmat hydraulijärjestelmät hyötyvät öljynvaihdosta 2 000–4 000 käyttötunnin välein, vaikka käyttöolosuhteiden ja öljyanalyysitulosten pitäisi ohjata todellista aikataulua.
Tiivisteen kuluminen on tärkein hydrauliventtiilien käyttöikää rajoittava tekijä. Kun tiivisteet heikkenevät, sisäinen vuoto lisääntyy, mikä johtaa hitaaseen toimintaan, heikentyneeseen tehokkuuteen ja lopulta täydelliseen vaihteen epäonnistumiseen. NBR-tiivisteet kestävät tyypillisesti 10 000–20 000 tuntia puhtaassa öljyssä kohtuullisissa lämpötiloissa. FKM-tiivisteet voivat kestää pidempään, erityisesti korkeissa lämpötiloissa, joissa NBR hajoaa nopeasti. Pidentyvien vaihtoaikojen tai sylinterin ajautumisen tarkkaileminen osoittaa tiivisteen kulumisen ja ehdottaa tulevia huoltotarpeita.
Saatavilla on tiivistesarjoja (osanumero R900306345 joillekin kokoonpanoille), jotka sisältävät kaikki kuluvat komponentit. Venttiilin uusiminen vaatii puhtaat työolosuhteet, kunnolliset työkalut ja puhtauden huomioimisen. Monet toiminnot haluavat mieluummin vaihtaa uudelleen rakennetut varaventtiilit tuotantoaikoina ja rakentaa vialliset venttiilit uudelleen suunniteltujen huoltojaksojen aikana. Tämä lähestymistapa minimoi seisokit ja varmistaa, että teknikot voivat käyttää tarvittavan ajan kunnolliseen puhdistukseen ja tarkastuksiin.
Yleisten ongelmien vianmääritys
Kun suuntasäätöventtiili 4WEH 16 J ei siirry tai siirtyy epätäydellisesti, on olemassa useita mahdollisia syitä. Aloita sähköpuolelta varmistamalla, että solenoidit saavat oikean jännitteen ja virran. Yleismittari voi vahvistaa jännitteen liittimessä, ja virranmittaus varmistaa, että kela ei ole auki tai oikosulussa. Manuaalisen ohituksen (N9) avulla voit testata, voiko venttiili siirtyä mekaanisesti, vaikka sähköinen ohjaus ei toimisi.
Riittämätön ohjauspaine aiheuttaa hidasta tai epätäydellistä vaihtamista. Mittaa paine X-portista varmistaaksesi, että se on 5-12 baarin alueella. Matala ohjauspaine voi johtua tukkeutuneesta pilottisuodattimesta, pilotin syöttölinjojen rajoituksista tai itse ohjausventtiilin ongelmista. Korkea säiliölinjan vastapaine (sisäisillä tyhjennyskonfiguraatioilla) voi myös vähentää tehollista ohjauspainetta vastustamalla ohjaussignaalia.
Likaantumiseen liittyvä tarttuminen ilmenee yleensä ajoittaisina ongelmina tai venttiileinä, jotka siirtyvät toiseen suuntaan, mutta eivät toiseen. Jos epäilet saastumista, tarkista öljyn puhtaus ja tarkasta suodattimet epätavallisten roskien varalta. Joskus voit vapauttaa jumiutuneen venttiilin kytkemällä solenoideihin toistuvasti virtaa samalla kun koputat venttiilin runkoa kevyesti pehmeällä vasaralla, vaikka tämä tarjoaa vain väliaikaista helpotusta. Asianmukainen puhdistus tai vaihto on tarpeen pysyvää korjausta varten.
Kustannusarviot ja hankintastrategia
Suuntasäätöventtiilin 4WEH 16 J markkinahinta vaihtelee tyypillisesti 1 300 - 2 000 $ kokoonpanosta, määrästä ja toimittajasta riippuen. Mukautetut vaihtoehdot, kuten erikoistiivisteet, hydraulinen keskitys tai muunnetut vasteominaisuudet, nostavat hintoja kohti korkeampaa hintaa. Volyymiostoilla saadaan usein alennuksia, ja yhteyden luominen jakelijaan voi parantaa sekä hinnoittelua että toimitusaikoja.
Joidenkin kokoonpanojen pidentyneet toimitusajat tarkoittavat, että hankinnat on suunniteltava huolellisesti. Tuotantokriittisissä sovelluksissa varaventtiilin pitäminen varastossa on järkevää pääomakustannuksista huolimatta. Laske toimintasi seisokkien kustannukset – jos yksi tunti menetettyä tuotantoa ylittää varaventtiilin hinnan, varaston liiketoiminnallinen peruste on selkeä. Jotkin toiminnot ylläpitävät uudelleen rakennettuja venttiileitä, joita ne kiertävät huollon aikana ennaltaehkäisevänä vaihtona.
Maksuvaihtoehdot vaihtelevat toimittajan ja alueen mukaan. Jotkut jakelijat Intian kaltaisilla markkinoilla tarjoavat EMI-suunnitelmia (eli kuukausittaiset maksuerät), jotka jakavat kustannukset ajan mittaan, mikä voi auttaa kassavirran hallinnassa. Vakioehdot voivat olla netto 30 tai netto 60 päivää. Suurissa tilauksissa tai jatkuvissa suhteissa edullisista maksuehdoista neuvotteleminen on järkevää osana kokonaisarvopakettia.
Järjestelmäintegraation parhaat käytännöt
Suuntasäätöventtiilin 4WEH 16 J integrointi hydraulijärjestelmään vaatii huomiota useisiin tekijöihin itse venttiilin lisäksi. Suljetun keskuksen rakenne toimii parhaiten muuttuvan tilavuuden pumpuilla, jotka voivat vähentää virtausta järjestelmän paineen vaikutuksesta. Kiinteätilavuuspumput vaativat jatkuvan virtauksen nolla-asennossa olevan varoventtiilin läpi, mikä hukkaa energiaa ja tuottaa lämpöä. Jos olet jumissa kiinteän pumpun kanssa, harkitse, voisiko avoimen keskusventtiilin rakenne toimia paremmin.
Jakotukin rakenne vaikuttaa suorituskykyyn ja huollettavuuteen. Venttiilin siirtäminen suoraan jakotukkiin yksinkertaistaa putkityötä, mutta tekee venttiilin vaihdosta vaikeampaa, koska sinun on tyhjennettävä jakotukki ja katkaistava useita liitoksia. Joissakin malleissa käytetään sandwich-levyjä tai alalevyjä, joiden avulla voit irrottaa venttiilin ja säilyttää muut hydrauliliitännät. Kompromissi sisältää lisäkustannuksia ja hieman suuremman asennusmäärän.
Piirin suojaus ansaitsee huolellisen harkinnan. Suuntasäätöventtiilin 4WEH 16 J rinnalla oleva suoratoiminen varoventtiili voi siepata painetransientteja nopeammin kuin pääjärjestelmän kevennys. Aseta tämä iskuventtiili noin 30-50 baaria normaalin käyttöpaineen yläpuolelle, jotta se ei häiritse normaalia toimintaa, mutta avautuu nopeasti transienttien aikana. Virtauskapasiteetin tarvitsee käsitellä vain lyhyitä piikkejä, joten suhteellisen pieni venttiili toimii hyvin.
Sovellusesimerkkejä ja käyttötapauksia
Ruiskuvalukoneet ovat yleinen sovellus 4WEH 16 J:lle. Nämä koneet vaativat suurten hydraulisylintereiden luotettavaa ohjausta, jotka tarjoavat puristusvoiman ja ruiskutuspaineen. Suljetun keskiosan rakenne sopii hyvin nykyaikaisissa muovauskoneissa tyypillisesti käytettyjen muuttuvien pumppujärjestelmien kanssa. Sekunteina mitatut jaksoajat sopivat venttiilin 100 millisekunnin kytkentänopeuteen ilman rangaistusta.
Metallinmuovauspuristimet käyttävät suuntasäätöventtiileitä paininten kohdistamiseen ja muovaustoimintojen ohjaamiseen. Puristussovelluksissa käytetään usein suuria voimia suhteellisen hitailla nopeuksilla, mikä tarkoittaa korkeaa painetta, mutta kohtuullisia virtausnopeuksia. H-version 4WEH 16 J:n 350 baarin paine kestää nämä kuormat mukavasti. Vankka rakenne kestää puristusympäristöissä yleisiä iskukuormituksia ja tärinää.
Rakennuslaitteet, kuten kaivinkoneet ja kuormaajat, saattavat käyttää näitä venttiileitä tietyissä sovelluksissa, vaikka liikkuvat laitteet käyttävät useammin kuormantunnistusjärjestelmiä, joissa on erilaisia venttiilikokoonpanoja. Kiinteät rakennuslaitteet, kuten betonipumput tai materiaalinkäsittelylaitteet, voivat hyötyä 4WEH 16 J:n ominaisuuksista. Tärkeintä on sovittaa venttiilin ominaisuudet sovelluksen sykliaikaan, kuormitusprofiiliin ja ympäristöolosuhteisiin.
Lopullisen päätöksen tekeminen
Suuntasäätöventtiilin 4WEH 16 J valinta edellyttää, että sen ominaisuudet vastaavat sovelluksesi vaatimuksia. Suljetun keskuksen suunnittelu, pilotointi ja CETOP 7 -asennus tekevät siitä sopivan tietyntyyppisiin järjestelmiin. Jos työskentelet muuttuvan tilavuuden pumppujen kanssa, tarvitset suurta painekapasiteettia ja pystyt vastaamaan vasteaikaan, tämä venttiili ansaitsee vakavan harkinnan.
Tilauskoodijärjestelmä vaatii huolellista huomiota oikean kokoonpanon valitsemiseksi. Asento 01 määrittää paineen (H, 350 bar), asento 10 asettaa jännitteen (G24, 24 VDC) ja asento 12 ohjaa pilotin syöttökokoonpanoa. Näiden koodien ymmärtäminen ja teknisen tuen kuuleminen estää tilausvirheet, jotka johtavat viiveisiin ja mahdollisiin yhteensopivuusongelmiin.
Harkitse omistamisen kokonaiskustannuksia, älä vain alkuperäistä ostohintaa. Suljetun keskuksen suunnittelu, huoltovaatimukset, odotettu käyttöikä ja varaosien saatavuus lisäävät energiatehokkuutta. Venttiili, joka maksaa aluksi enemmän, mutta tarjoaa paremman luotettavuuden ja pienemmän energiankulutuksen, osoittautuu usein halvemmaksi koko käyttöiän ajan. 4WEH 16 J on saavuttanut ennätyksen teollisissa sovelluksissa, mikä vähentää odottamattomien ongelmien riskiä ja antaa luottamusta pitkän aikavälin suorituskykyyn.
