Paineenalennusventtiilit (PRV) ovat välttämättömiä turvalaitteita teollisuusjärjestelmissä. Ne vapauttavat automaattisesti ylimääräisen paineen laitteiden vaurioiden, järjestelmän vikaantumisen tai vaarallisten räjähdysten estämiseksi. Näiden venttiilien ja niiden toiminta -aseman ymmärtäminen on ratkaisevan tärkeää turvallisen ja tehokkaan teollisuusoperaation ylläpitämiseksi.
Tämä kattava analyysi kattaa kaiken, mitä sinun on tiedettävä paineenalennusventtiileistä, perusperiaatteista edistyneisiin seurantatekniikoihin. Tutkimme erityyppisiä venttiilejä, yleisiä ongelmia, ylläpidon strategioita ja teollisuusstandardeja, jotka pitävät nämä kriittiset turvallisuuslaitteet toimivat oikein.
Paineenalennusventtiili on kuin paineistettujen järjestelmien turvavartija. Ajattele sitä automaattisena vapautuspainikkeena, joka avautuu, kun paine nousee liian korkeaksi. Kun järjestelmän sisällä oleva paine saavuttaa vaarallisen tason, venttiili avautuu antamaan joidenkin paineistetun nesteen (kaasun tai nesteen) poistumisen. Kun paine laskee takaisin turvalliselle tasolle, venttiili sulkeutuu uudelleen.
Venttiili toimii yksinkertaisen mutta tehokkaan mekanismin kautta. Jousi- tai pilottijärjestelmä tarkkailee jatkuvasti painetta. Kun paine muuttuu riittävän vahvaksi jousivoiman voittamiseksi, venttiili avautuu. Tämä tapahtuu automaattisesti ilman ihmisen hallintaa, mikä tekee siitä luotettavan viimeisen puolustuslinjan paineisiin liittyviä onnettomuuksia vastaan.
Ylipainetta koskevat teollisuusonnettomuudet voivat olla katastrofaalisia. Kuuluisa kolmen mailin saaren ydinonnettomuus korosti kuinka kriittiset nämä venttiilit ovat turvallisuuden kannalta. Ilman asianmukaista paineen helpotusta laitteet voivat räjähtää, aiheuttaen:
PRV: t toimivat lopullisena turvallisuusesteenä, joka suojaa sekä ihmisiä että laitteita, kun muut ohjausjärjestelmät epäonnistuvat.
Keskeisten komponenttien ymmärtäminen auttaa selittämään, kuinka nämä venttiilit toimivat:
Venttiilin elementit:Tärkeimmät liikkuvat osat, mukaan lukien levy (osa, joka avautuu ja sulkeutuu) ja tiivisteet, jotka estävät vuotojen suljettuina.
Tunnistuselementit:Nämä havaitsevat paineen muutokset. Ne voivat olla joko kalvoja (matalapaineisiin, korkean tarkkuussovelluksiin) tai männeihin (korkeapaineisiin, raskaan käyttöön).
Vertailukohtaiset elementit:Yleensä säädettävät jouset, jotka asettavat painetason, jolla venttiili avautuu. Muita osia, kuten suuttimet ja painekammiot, hienosäätää venttiilin vastausta.
Materiaalit:Yleisiä materiaaleja ovat messinki yleiseen käyttöön ja ruostumattomasta teräksestä (luokat 303, 304 tai 316) syövyttäviin ympäristöihin. Valinta riippuu siitä, minkä tyyppinen neste venttiilin kahvat ja käyttöolosuhteet.
Emersonin J-sarjan kaltaiset nykyaikaiset venttiilit käyttävät tasapainoisia palkeita malleja, jotka vähentävät alavirran paineen vaikutusta, mikä tekee niistä tarkempia ja luotettavampia.
PRV: t löytyvät monilla toimialoilla:
Öljy ja kaasu:Putkilinjojen ja laitteiden suojaaminen vaarallisilta painepiikiltä.
Kemiallinen prosessointi:Reaktorin räjähdyksien estäminen ja suojaaminen pakenevilta reaktioilta.
Höyryjärjestelmät:Kattiloiden ja höyryjakeluverkkojen turvaaminen voimalaitoksissa ja tuotantolaitoksissa.
Vedenkäsittely:Vedenkäsittely- ja jakelujärjestelmien turvallisten paineiden ylläpitäminen.
Lääkevalmistus:Steriilien säiliöiden ja prosessointilaitteiden suojaaminen.
LVI -järjestelmät:Lämmitys- ja jäähdytysjärjestelmien turvallisen käytön varmistaminen rakennuksissa.
Useat olosuhteet voivat aiheuttaa vaarallisen paineen kertymisen:
Vaikka molemmat tyypit suojaavat ylipaineelta, ne toimivat eri tavalla:
Paineenalennusventtiilit (PRV):Avaa vähitellen ja niitä käytetään tyypillisesti nesteiden kanssa. Ne alkavat avautua noin 3–5%: iin asetetun paineen yläpuolella ja sulkeutuvat kokonaan, kun paine laskee 2-4% asetuspisteen alapuolelle.
Turvaventtiilit (SRV):Avaa nopeasti "pop" -toiminnolla ja niitä käytetään kaasujen tai höyryn kanssa. Ne voivat käsitellä painetta nousevat 10-20% asetetun paineen yläpuolella.
Yhdistelmäventtiilit:Pystyy käsittelemään sekä nesteitä että kaasuja vaihtamalla asteittaisen ja pop -toiminnan välillä nestetyypistä riippuen.
Nämä ovat yleisimpiä tyyppejä, jousen käyttäminen venttiilin suljettuun pitämiseen.
Parhaiten käytetty:Höyrykattilat, yleiset prosessisovellukset
Nämä venttiilit kompensoivat selkäpainevaikutuksia palje- tai mäntäjärjestelmällä.
Parhaiten käytetty:Järjestelmät, joissa on muuttuva takapaine, likaiset tai syövyttävät palvelut

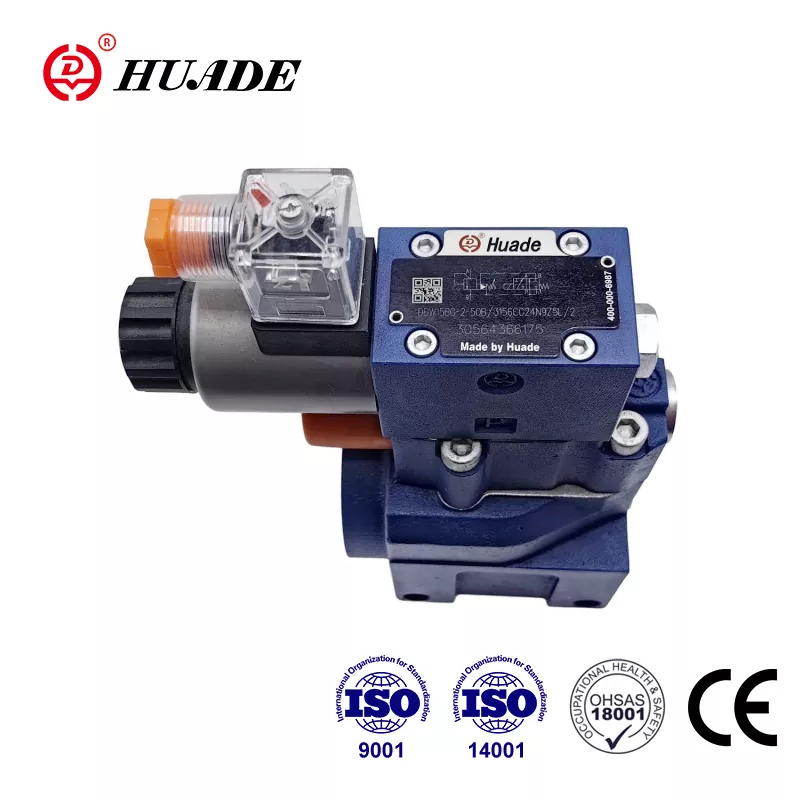

Nämä käyttävät pientä ohjaajaventtiiliä suuremman pääventtiilin hallitsemiseksi.
Parhaiten käytetty:Suurten kapasiteetin järjestelmät, korkeapainesovellukset
Nämä ovat ohuita metallilevyjä, jotka purskahtivat, kun paine nousee liian korkeaksi.
Parhaiten käytetty:Harvinaiset ylipainetapahtumat, syövyttävät ympäristöt
Nämä erityiset venttiilit avautuvat millisekunnissa suojaamaan äkillisiltä painepiikiltä.
Parhaiten käytetty:Suojaaminen putkistojen nopealta paineen muutokselta
Tämä on paine, jolla venttiili alkaa avautua. Se on kalibroitava huolellisesti, testattava yleensä kolme kertaa tarkkuuden varmistamiseksi ± 3%: n tai 0,1 barin sisällä. Normaalin käyttöpaineen tulisi olla vähintään 20% alle asetetun paineen (vähintään 10%) vuotojen estämiseksi.
Apupaine vastaa asetettua painetta plus ylipainevara. Eri sovellukset sallivat erilaiset ylipainetasot:
ASME -standardit rajoittavat ylipainetta 10%: iin suurimmassa astiassa tai 21%: lla palotilanteissa 21%: n suurimmasta sallitusta työpaineesta (MAWP).
Palauta paine, kun venttiili sulkeutuu kokonaan uudelleen. Blowdown on ero asetetun paineen ja jäljennöspaineen välillä, tyypillisesti 4-20%. 3-5%: n marginaali estää chatteringin.
Tämä on korkein paine, jonka suojatut laitteet voivat turvallisesti käsitellä. Venttiilin asetettu paine ei saa ylittää MAWP: tä, ja helpotuspaine ei saa ylittää suurinta sallittua kertynyttä painetta (MAAP).
Tyypillisten epäonnistumismoodien ymmärtäminen auttaa vianetsinnässä ja ehkäisyssä:
Syyt:
Seuraukset:Järjestelmän ylipaine, mahdolliset laitevauriot tai räjähdys
Syyt:
Seuraukset:Katastrofaalinen vika, turvallisuustapahtumat (kuten kolmen mailin saaren tapaus)
Syyt:
Seuraukset:Energian menetys, ympäristön vapautus, järjestelmän tehottomuus
Syyt:
Seuraukset:Venttiilikomponenttien nopea kuluminen, putken vauriot, melu
Syyt:
Seuraukset:Venttiilin vika, odottamaton vuoto, turvajärjestelmän kompromissi
Useimmat ongelmat johtuvat järjestelmän ongelmista eikä venttiilien virheistä korostaen asianmukaisen valinnan, asennuksen ja ylläpidon merkitystä.
Ennaltaehkäisevä huolto:Säännöllinen tarkastus, puhdistus, voitelu ja testaus. Korkean riskin sovellukset saattavat vaatia vuosittaista huoltoa.
Suuret kunnostukset:Täydellinen purkaminen, tuhoamaton testaus, komponenttien vaihtaminen ja täysi testaus ennen paluutaan huoltoon.
Perustarkastus:Visuaaliset tarkastukset ja vuototestaus voivat tunnistaa ilmeiset ongelmat.
Edistynyt tuhoamaton testaus (NDT):
Nämä edistyneet tekniikat voivat havaita ongelmia varhain, vähentää kustannuksia ja estää vikoja.
Nykyaikainen tekniikka tarjoaa hienostuneita valvontajärjestelmiä:
Langaton akustinen valvonta:Järjestelmät, kuten Rosemount 708, voivat havaita venttiilien toiminnan ilman fyysistä kosketusta.
Paikan lähettimet:Laitteet, kuten Fisher 4400 Monitor -venttiilin sijainti jatkuvasti.
Keinotekoinen äly:AI ja koneoppiminen analysoivat tietojen seurantatietojen ennustamiseksi ennen niiden esiintymistä.
Näitä tekniikoita käyttäviä yrityksiä ilmoittavat, että suunnittelemattomien sammutusten väheneminen on jopa 50%. Shellin, General Motorsin ja Frito-Lay-menestystarinat osoittavat miljoonien dollarien säästöjä ennustavien huolto-ohjelmien avulla.
RBI:Kvantifioi epäonnistumisen ja seurausten todennäköisyys, jolloin huoltoresurssit voivat keskittyä korkeimman riskin laitteisiin.
RCM:Ottaa funktiokeskeisen lähestymistavan määrittäen jokaiselle komponentille tehokkaimmat ylläpitotehtävät.
Nämä lähestymistavat toimivat yhdessä ylläpito -aikataulujen optimoimiseksi ja järjestelmän yleisen luotettavuuden parantamiseksi.
Teollisuusstandardien noudattaminen on välttämätöntä turvallisuuden ja oikeudellisen toiminnan kannalta:
Osa I (kattilat) ja osa VIII (paineastiat): Rajoita ylipaine 10-21%: iin MAWP: stä olosuhteista riippuen. Vaadi riippumaton painesuojaus jokaiselle alukselle.
Kansainväliset standardit, jotka kattavat turvaventtiilien vaatimukset, mukaan lukien pilottitoimenpiteet ja repeämälevyt.
Euroopan määräykset, jotka vaativat CE -merkintää ja vaatimustenmukaisuuden arviointia painilaitteille.
Yhdysvaltain työpaikan turvallisuusmääräykset, jotka kieltävät venttiilin eristyksen ja riippumattomien paineenalennusjärjestelmien vaativat.
Nykyaikaiset PRV: t sisällyttävät yhä enemmän digitaalisia seuranta- ja ohjausjärjestelmiä. Älykkäät venttiilit voivat välittää tilansa, ennustaa ylläpitotarpeet ja optimoida suorituskyvyn automaattisesti.
Uudet materiaalit kestävät korroosiota paremmin ja kestävät pidempään ankarissa ympäristöissä. Nämä materiaalit vähentävät ylläpitovaatimuksia ja parantavat luotettavuutta.
Tietokonesimulaatiot auttavat insinöörejä suunnittelemaan parempia venttiilijärjestelmiä ja ennustamaan suorituskykyä eri olosuhteissa. Tämä vähentää kalliiden fyysisten testausten tarvetta.
Uudemmat venttiilit minimoivat päästöt ja ympäristövaikutukset säilyttäen samalla turvallisuuden suorituskykyä. Tämä on erityisen tärkeää kemiallisen prosessoinnin ja öljynjalostussovelluksissa.
Paineventtiilin käyttötila sisältää sekä vakaan tilan parametrit (kuten asetettu paine ja virtauskyky) että ohimenevät vasteominaisuudet (kuten avautumisajan ja ylijännitesuojaus). Luotettavuus riippuu asianmukaisista standardien noudattamisesta, säännöllisestä kunnossapidosta ja yhä enemmän älykkäistä seurantajärjestelmistä.
Tärkeitä löytöjä viimeaikaisesta tutkimuksesta:
Noudattamalla näitä suosituksia ja ylläpitämällä kattavaa lähestymistapaa paineenalennusventtiilien hallintaan, organisaatiot voivat varmistaa turvallisen, luotettavan ja kustannustehokkaan toiminnan täyttäessään kaikki sääntelyvaatimukset.
Paineenalennusventtiilitekniikan tulevaisuus näyttää lupaavalta, älykäs seuranta, ennustava ylläpito ja edistyneet materiaalit jatkavat turvallisuuden ja luotettavuuden parantamista. Pysyminen tietoon näistä kehityksistä ja parhaiden käytäntöjen toteuttamisesta on välttämätöntä kilpailuetujen ylläpitämiseksi samalla kun turvallisuus on korkein.
