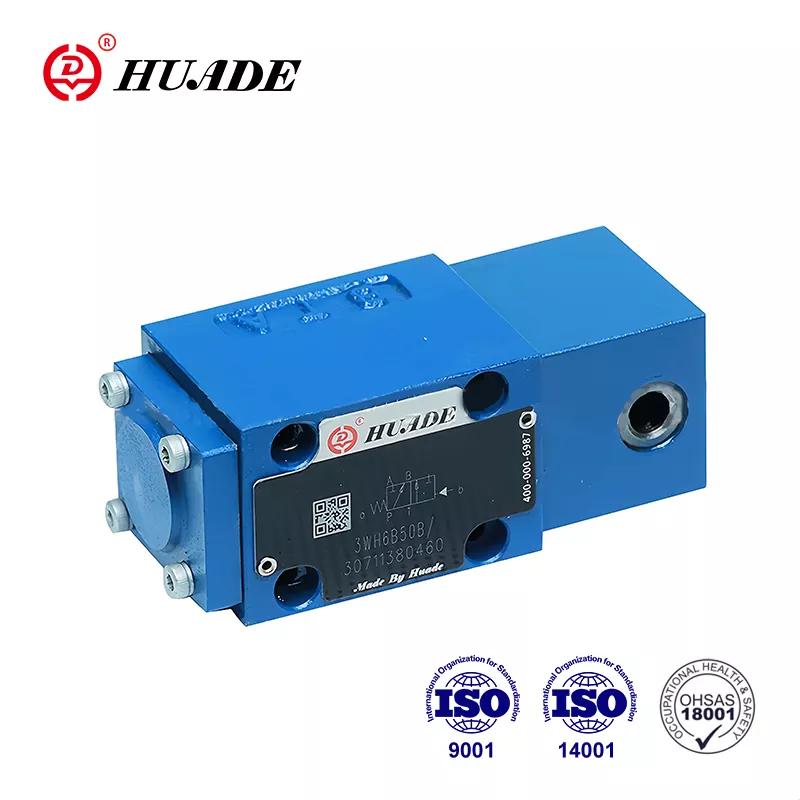

Kiinan hydrauliteollisuuden johtavana valmistajana Huade Hydraulicilla on ollut kaksi pitkäaikaista yhteistyökokemusta Rexrothin kanssa. Huade® suuntasäätöventtiili tyyppi WH on tekniikaltaan edistyneempi ja kestävämpi kuin tämän sarjan vastaavat tuotteet. Huade käyttää yli 750 kappaletta edistyksellisiä tuotantolaitteita, jotka tuodaan kaikkialta maailmasta varmistaakseen hydraulituotteiden korkean laadun. Se on tekniikaltaan edistyneempi ja kestävämpi kuin tämän linjan vastaavat tuotteet. Tehdas täyttää kansainväliset standardit, nimittäin ISO9001, ISO14001 ja OH SAS18001. Huade Hydraulicin valmistamaa suuntaventtiilisarjaa käytetään laajalti laivojen hydraulijärjestelmissä. Huade omistaa valtavan asiakasryhmän meriteollisuudessa.
|
Koko |
6 |
10 |
|
|
Max.käyttöpaine |
Portit A, B, P (MPa) |
31.5 asti |
|
|
Portti T (MPa) |
16 asti |
||
|
Symboleilla A ja B porttia T on käytettävä vuotoporttina |
|||
|
Virtaus max (l/min) |
60 asti |
120 asti |
|
|
Toimii virtaamaan |
Symboli Q6 % nimellispoikkipinta-alasta |
||
|
Symboli W, 3 % nimellispoikkipinta-alasta |
|||
|
Neste |
Mineraaliöljy tai fosfaattiesteri |
||
|
Painenesteen lämpötila-alue （℃) |
-20+80 |
||
|
Viskositeettialue (mm2/s) |
2,8-500 |
||
|
Paino (kg) |
1 käyttösylinteri |
noin 2 |
noin 3.5 |
|
2 käyttösylinteri |
noin 2.2 |
noin 4.5 |
|
|
Piirtopaine (MPa) |
min |
0,6-1> säiliön paine |
0.5 |
|
max |
20 |
6 |
|
Ominaisuudet:
▶ Suorakäyttöinen suuntaluistiventtiili
▶ Kaksiasentoinen venttiili iskunrajoituksella valinnainen
▶ Alalevyn asennus
▶ Asennuskuvio Din 24 340 muotoon A, ISO 4401 ja CETOP - RP 121H mukaan
Sovellus:
WH-venttiilit ovat hydraulikäyttöisiä suuntaluistiventtiilejä. Niitä käytetään virtauksen pysäytyksen, käynnistyksen ja suunnan ohjaamiseen.
Suuntaventtiilit koostuvat pääosin kotelosta (1), yhdestä tai kahdesta käyttöelementistä (2) (hydraulisesti, pneumaattisesti toimiva sylinteri), ohjauskelasta (3) sekä yhdestä tai kahdesta palautusjousesta (4).
Lepotilassa ohjauskela (3) pidetään keski- tai aloitusasennossa palautusjousilla (3) (paitsi impulssiventtiilillä).
Ohjauskela (3) työnnetään ohjauselementeillä haluttuun kytkentäasentoon.
Kirjoita pidäkkeellä ..OF/.
Hydraulisesti tai pneumaattisesti ohjattavia suuntaventtiilejä on saatavana myös 2-asentoisina pidäkkeillä (5). Käytettäessä lukituselementtejä jokainen kytkentäasento voidaan lukita.
Ilman palautusjousta, ilman lukitusta, tyyppi..O/.
Käytettäessä käyttöelementtejä ilman palautusjousta ja ilman lukitusta ei ole määriteltyä lepoasentoa.
Rakennekaavio
Patruunan kaasuvipu
Patruunakaasun käyttö on silloin tarpeen, kun kytkentätoimenpiteiden aikana tietyissä käyttöolosuhteissa tapahtuu virtauksia, jotka ylittävät venttiilin suorituskykyrajat.
Se on kytketty suuntaventtiilin P-kanavaan.
