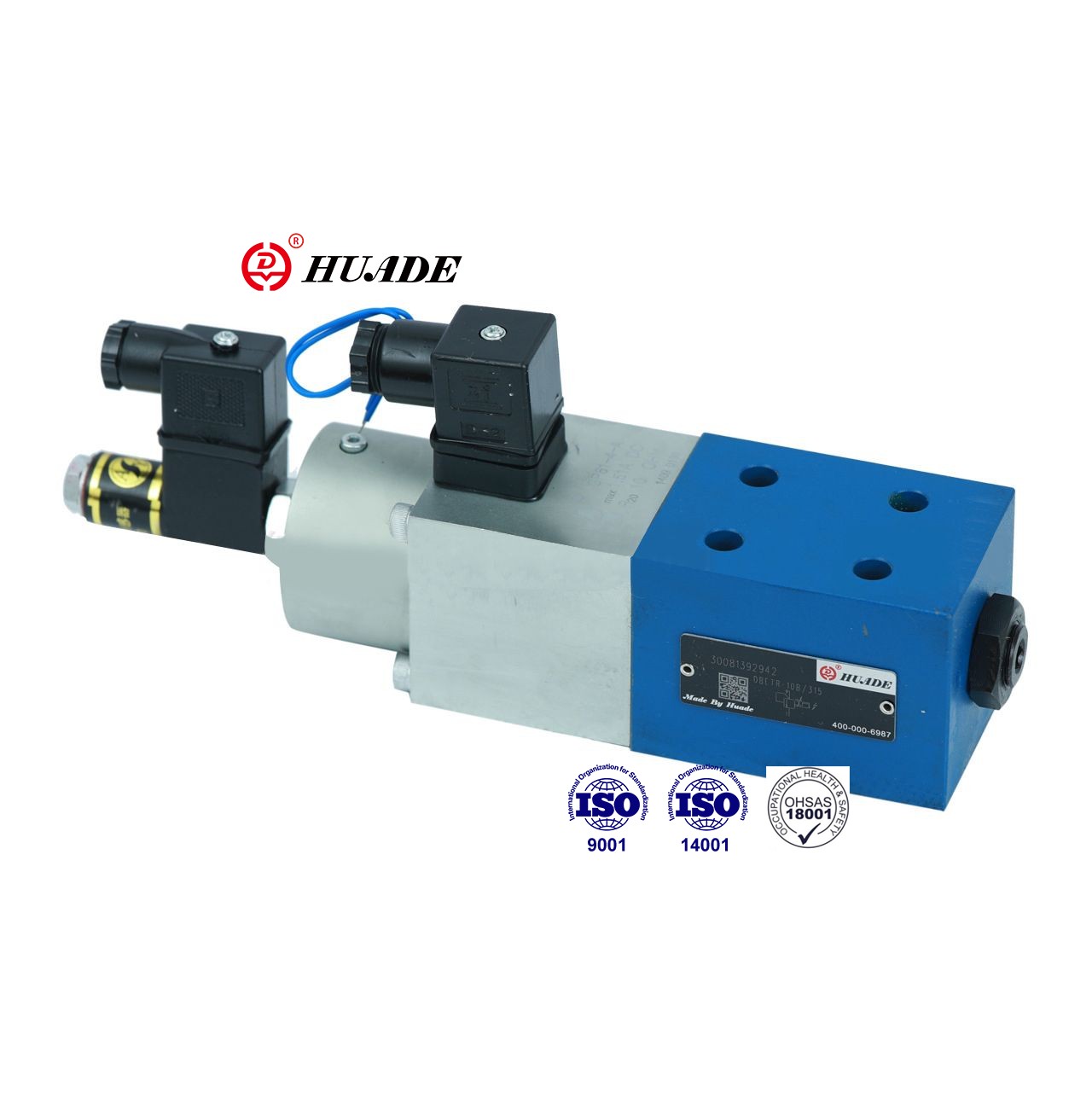

DBE -sarjan suhteellisen paineen vähentävä venttiili voi asettaa järjestelmän paineen sujuvasti suhteellisen solenoidin toiminnan kautta, täyttäen erilaisia työvaatimuksia. Tämän tuotteen ominaispiirteitä ovat tarkka ohjaus, vakaus ja luotettavuus sekä helppo ylläpitää. Suhteellisen paineen vähentävä venttiili DBE on saatavana useissa malleissa ja eritelmissä erilaisten tarpeiden tyydyttämiseksi. Esimerkiksi HUADE-hydrauliikka tuottaa malleja, kuten DBE10-30B/315yMrem- ja DBE20-30B/200xym-suhteellisen paineen vähentävät venttiilit, joilla on erilaiset työpaine-alueet ja virtausominaisuudet, jolloin käyttäjät voivat valita tarpeidensa mukaan.
| Hydraulinen tieto | ||||
| Max. | 31.5 | |||
| Paluupaine (MPA) | Portti y, erillinen ja nollapaineessa säiliöön | |||
| Enintään asetettava paine (MPA) | 5. 10. 20. 31,5 Sama kuin painevaihe | |||
| Min. asetettava paine (MPA) | Katso ominaiskäyrät | |||
| Enintään Paineturvallisuus (MPA) | asetettava paine | |||
| 5 | 10 | 20 | 31.5 | |
| 1-62 | 1–122 | 1 - 222 | 1–342 | |
| Enintään virtaus (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilottivirta (l/min) | 0,7 - 2 | |||
| Lineaarisuus (%) | ± 3,5 | |||
| Toistettavuus (%) | <± 2 | |||
| Tyypillinen variaatio (%) | <± 2 Max. paine | |||
| Hystereesi (%) | Max. | |||
| Kytkentäaika | 30-150 | |||
| Paineeneste | Mineraaliöljy (NBR -tiivisteelle), fosfaattiesteri (FPM -tiivisteelle) | |||
| Viskositeettialue (MM2/S) | 2,8 - 380 | |||
| Paineenesteen lämpötila -alue (℃) | -20 -+70 | |||
| Saastumisaste (μm) | ≤20 (suositus 10) | |||
| Sähköinen tekninen tieto | |
| Vahvistin | VT-200G40, joka toimitetaan venttiilin kanssa yhdessä |
| Toimitusjännite | DC |
| Min.Control Virta (A) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Kelan vastus （ω） | Kylmäarvo 20 ℃ on 19,5; Max.WAM -arvo on 28,8 |
| Paineenesteen lämpötila -alue (℃) | +50 |
| Työtila | Jatkaa |
| Venttiilisuojaus | IP65 |
| Sähköyhteydet | pistoke |
Ominaisuudet:
▶ jakoasennukseen
▶ Koteloitu lohkoon
E
▶ Venttiili ja elektroninen ohjaus muodostavat yhden lähteen
Sovellus:
DBE -sarjan suhteellinen paineenalennusventtiili käytetään laajasti erilaisissa hydraulijärjestelmissä, jotka vaativat tarkkaa paineenhallintaa, kuten rakennuskoneita, metallurgisia laitteita, laivanrakennusta ja muita kenttiä. Niillä on ratkaiseva rooli näillä aloilla, mikä parantaa järjestelmien vakautta ja luotettavuutta.

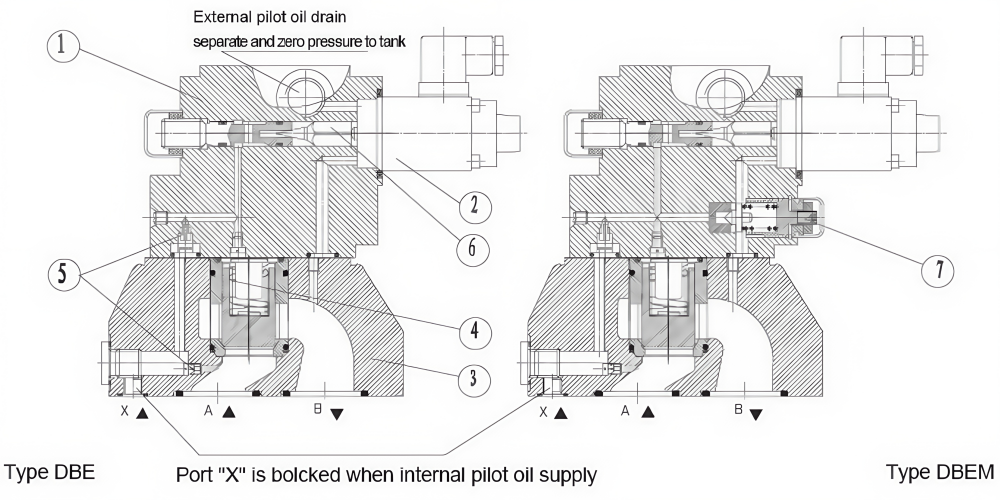

Nämä venttiilit koostuvat pohjimmiltaan pilottinohjausventtiilistä (1) suhteellisella solenoidilla (2) ja pääventtiilillä (3) pääkelo -insertillä (4).
Kirjoita DBE:
Paineen säätäminen on komentoarvo riippuvainen suhteellisen solenoidin kautta (2). Port A: n paine toimii pääpuun alapuolella (4). Samanaikaisesti tämä paine toimii pääkelan (4) jousikuormitetulle puolelle aukkojen (5) kautta. Hydraulinen voima vaikuttaa Pilot -poppettiin (6). Kun hydraulinen voima tulee solenoidivoima, ohjaaja Poppet (6) aukeaa. Koska pilottiöljy voi nyt virtaa säiliöön sataman Y: n kautta, pääpuistossa tapahtuu painehäviö, joka toimii pääkeloon ja nostaa sen paluujousen voimaa vastaan. Yhteys A: sta B: hen avattiin, eikä painetta nouse enää
Rakenne Suhteellinen paineenalennusventtiili DBE
