Pilottilla toimiva tarkistusventtiili SV
  • Pilottilla toimiva tarkistusventtiili SVPilottilla toimiva tarkistusventtiili SV
  • Pilottilla toimiva tarkistusventtiili SVPilottilla toimiva tarkistusventtiili SV
  • Pilottilla toimiva tarkistusventtiili SVPilottilla toimiva tarkistusventtiili SV
  • Pilottilla toimiva tarkistusventtiili SVPilottilla toimiva tarkistusventtiili SV

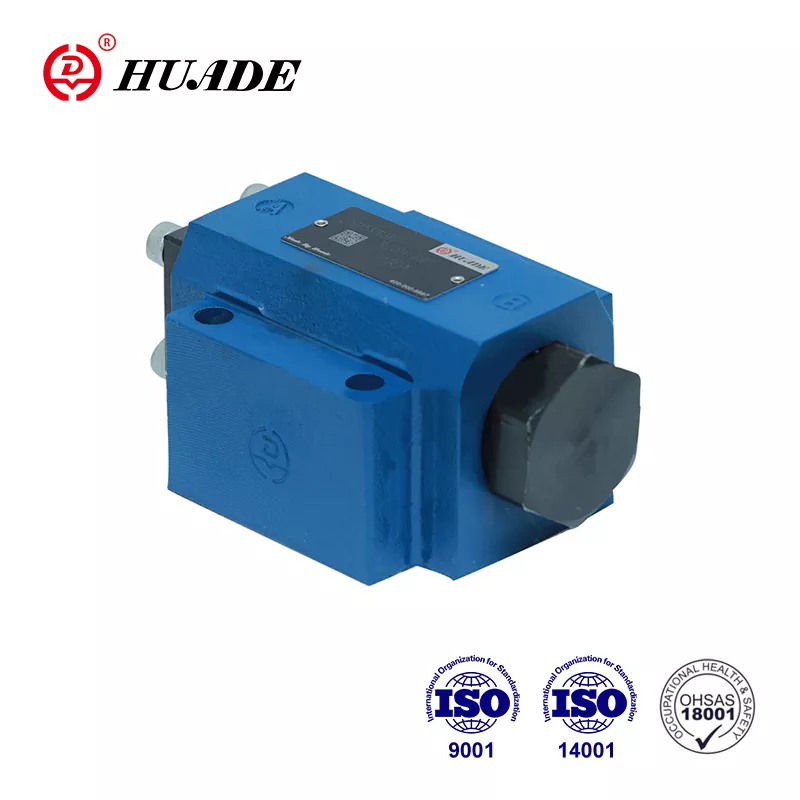

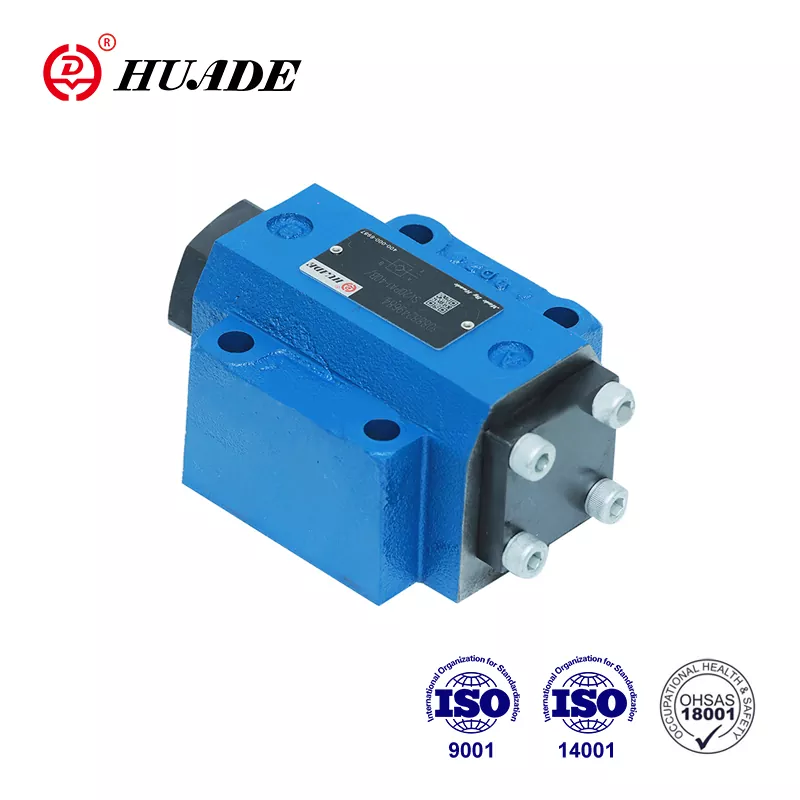

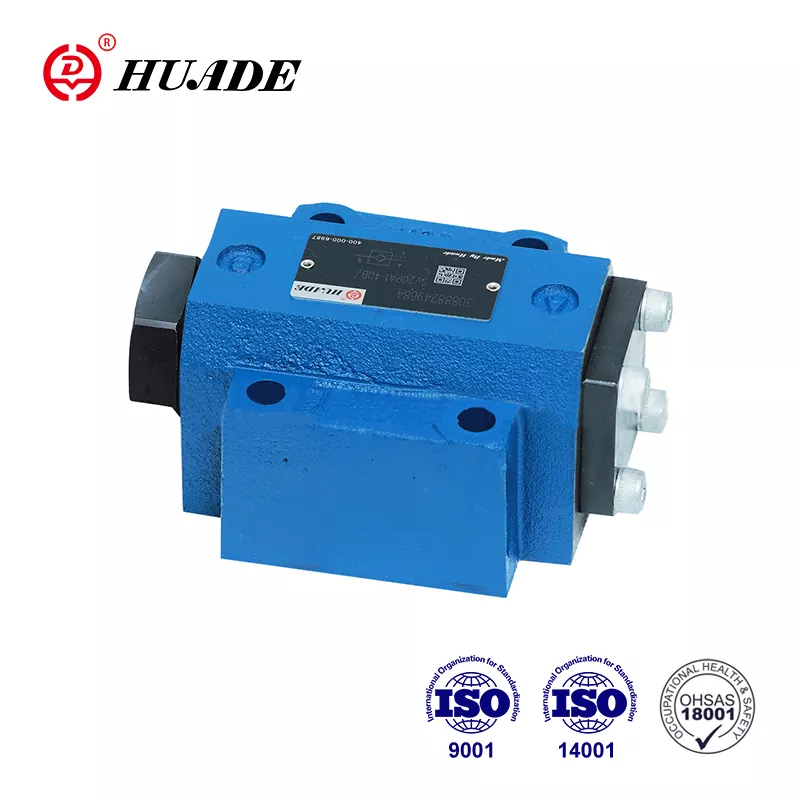

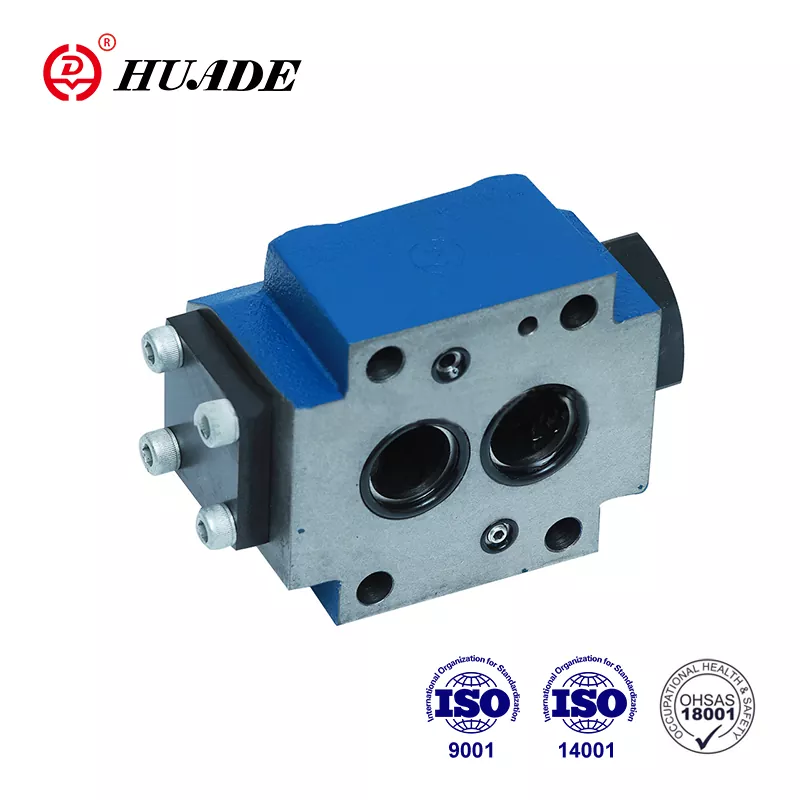

Pilottilla toimiva tarkistusventtiili SV

• Tuoteominaisuudet: Hydraulisen pilottin toiminta, Rexroth-yhteensopiva suunnittelu, poppet-tyyppinen rakenne valinnaisella avaamisella
• Tekniset tiedot: Koot 10-30, käyttöpaine 0,5-315 MPa, alipentti-/kierteitetyt asennusvaihtoehdot
• Sovellukset: kuorman eristäminen, linjan katkaisu, hydrauliset toimilaitteen lukitusjärjestelmät

Huaden perustamisen jälkeen se teki yhteistyötä Rexrothin kanssa kahdesti. Huade® -tarkistusventtiilin SV ovat edullisia korvikkeita Rexrothin samaan tuotesarjaan. Se on kilpailukykyinen tunnetuilla tuotteilla, joilla on hyvälaatuista ja alhaisempaa hintaa. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Se on tunnettu kansallinen tuotemerkki Kiinassa. Takuujakson kuluessa se on vapaasti korjata. Kaikissa tarkistusventtiileissä tehdään tiukka testaus ennen tehtaasta poistumista paremman ja vakaan suorituskyvyn varmistamiseksi. Huade® -hydrauliventtiilejä käytetään laajasti sotilasalalla ja muilla aloilla ylivoimaisen suorituskyvyn vuoksi.

Pilottilla toimivan tarkistusventtiilin SV tuoteparametri

Tekniset tiedot

Tyyli

10

16

20

25

30

Paino

alarangan kiinnitys (kg)

1.8

-

4.7

-

7.8

kierreyhteys (kg)

2.1

5.4

5.4

10

10

Asennusasento (MPA)

Valinnainen

Virtaussuunta (MPA)

A: sta B: hen ilmaiseksi, B: stä A: n avaamiseen

Käyttöpaine, max. (MPA)

0,5 ~ 315

Ohjauspaine, Max (MPA)

0,5 ~ 315

Ohjaus Volume -Port X (CM3)

2.5

10.8

10.8

19.27

19.27

Kontrollialueet -alueen A1 (CM3)

1.3

3.46

3.46

5.72

5.72

-Aarea A2 (CM3)

0.33

0.7

0.7

1.33

1.33

-Area A3 (CM3)

3.8

10.17

10.17

16.61

16.61

-Area A4 (CM3)

0.79

1.13

1.54

1.54

Paineeneste

Mineraaliöljyt (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle)

Paineenesteen lämpötila -alue (℃)

-30 ~+80

Viskositeettialue (MM2/S)

2,8 - 500


Pilottilla toimivan tarkistusventtiilin SV tuoteominaisuus ja soveltaminen

Ominaisuudet:

▶ Taustaventtiili, jota ohjataan nesteellä

▶ jakoasennus, kiinnityskuvio DIN 24 340

E

▶ Vuotoportin kanssa tai ilman sitä

▶ Avaaessa tai ilman sitä

Istel

▶ 4 avauspainetta

▶ Pattem -siirto DIN 24 340 FOM A, 1SO 4401 ja CETOP-RP 121H


Sovellus:

Pilottilla toimitettuja tarkistusventtiilejä SV käytetään paineen alaisten käyttöpiirejen eristämiseen, koska se suojaa kuorman laskua vastaan, kun linjakatko tapahtuu tai hydraulisesti lukittujen toimilaitteiden hiipiviä liikkeitä vastaan.

Toiminnot, osa, ohjaajalla käytetyn takakortin SV: n symbolit

Taustaventtiilit SV ovat hydraulilentäjäkäyttöisiä takaiskuventtiilejä poppet -tyyppisessä suunnittelussa, joka voidaan avata, jotta kumpaankin suuntaan sallitaan alhainen.

Pohjimmiltaan nämä venttiilit koostuvat kotelosta (1), poppetista (2), puristusjousesta (3), ohjauskelasta (4) sekä ennakkoluulosta, pallo-poppet-venttiilinä (5), valinnaisesti.

Venttiili mahdollistaa vapaan virtauksen A: sta B: stä, vastasuuntaan, jonka poppet (2) pitää istuimellaan järjestelmäpaineessa, lisäksi jousivoiman.

Ohjausportin X paineyhteyden kautta ohjaus mäntä (4) siirretään oikealle. Tämä työntää poppet (2) istuimelta. Nyt venttiilillä voi olla myös virtaus B: stä A: een A.

Venttiilin asianmukaisen avaamisen varmistamiseksi ohjaus männän (4) avulla tietty vähimmäisohjauspaine on välttämätön.

Tyyppi SV..A .. (Avaavan esikunnan kanssa, osa 1)

Tällä venttiilillä on ylimääräinen avaava. Paineyhteyden kautta ohjausportissa X ohjaus mäntä (4) työnnetään oikealle.

Tämä työntää ensin pallon (5) ja sitten poppet (2) istuimelta. Nyt venttiilillä voi olla myös virtaus B: stä A: een avaavan vuoksi nesteen paineessa on vaimennettu dekompressio. Tämän mahdollisen painosokin kautta vältetään


SV: n symboli


Leikkausnäkymä takaventtiilin tyyppi SV. .Pa

(Ilman vuotoporttia, ennakkoluulolla)
