Huomisen pilvenpiirtäjien kohoavista nosturista rakennuksesta tarkkaan robottivarsien valmistamiseen hengenpelastaviin lääkinnällisiin laitteisiin, hydrauliset voimayksiköt (HPU) ovat modernia maailmamme virrankäyttäviä sankareita sankareita. Nämä merkittävät koneet muuttavat yksinkertaisen mekaanisen energian pysäyttämättömäksi hydrauliseksi voimaksi, mikä tekee mahdottomaksi mahdotonta.
Hydraulinen asema - joka tunnetaan myös nimellä hydraulinen tehoyksikkö, HPU -järjestelmä tai hydraulinen pumppuasema - on paljon muutakin kuin vain teollisuuslaitteita. Se on lukemattomien teollisuudenalojen lyövä sydän, voimankertoimet, joiden avulla ihmiset voivat liikuttaa vuoria, ja tulevaisuutemme muotoilun tarkkuustyökalua.
Tässä kattavassa oppaassa avaamme näiden tekniikan ihmeiden salaisuudet. Olitpa pyrkivä insinööri, utelias opiskelija tai ammattilainen, joka haluaa syventää tietämystäsi, huomaat kuinka hydrauliset asemat mullistavat toimialoja ja luomalla mahdollisuuksia, jotka näyttivät mahdottomilta vain vuosikymmeniä sitten.
Hydraulinen asema on täydellinen sähköjärjestelmä, joka pumppaa nestettä (yleensä öljyä) korkean paineen alla hydraulilaitteiden käyttämiseksi. Se on kuin voimakas vesipumppu, mutta sen sijaan, että pumppaisi vettä puutarhaan, se pumppaa erityistä öljyä raskaan koneiden voimiseksi.
Hydraulinen asema sisältää useita keskeisiä osia yhdessä:
- Pumppu paineen luomiseksi
- Moottori pumpun ajamiseksi
- Säiliö hydraulisen nesteen säilyttämiseksi
- Venttiilit virtauksen ja paineen hallitsemiseksi
- Suodattimet nesteen pitämiseksi puhtaana
Hydrauliset pumppuasemat ovat kaikkialla modernissa teollisuudessa, koska ne tarjoavat jotain todella poikkeuksellista - uskomatonta voimaa huomattavan pienikokoisessa paketissa. Tästä syystä nämä HPU -järjestelmät mullistavat toiminnan:
- Suuren virrankulutus:Pieni hydraulinen asema voi tuottaa tarpeeksi voimaa auton nostamiseksi tai tonnia materiaalia.
- Tarkka ohjaus:Operaattorit voivat hallita nopeutta ja voimaa hämmästyttävällä tarkkuudella - täydellinen herkoille toimille.
- Luotettavuus:Hyvin hoidettuja hydraulisia asemia voi toimia vuosia ilman suuria ongelmia.
- Monipuolisuus:Yksi hydraulinen asema voi käyttää useita laitteita samanaikaisesti.

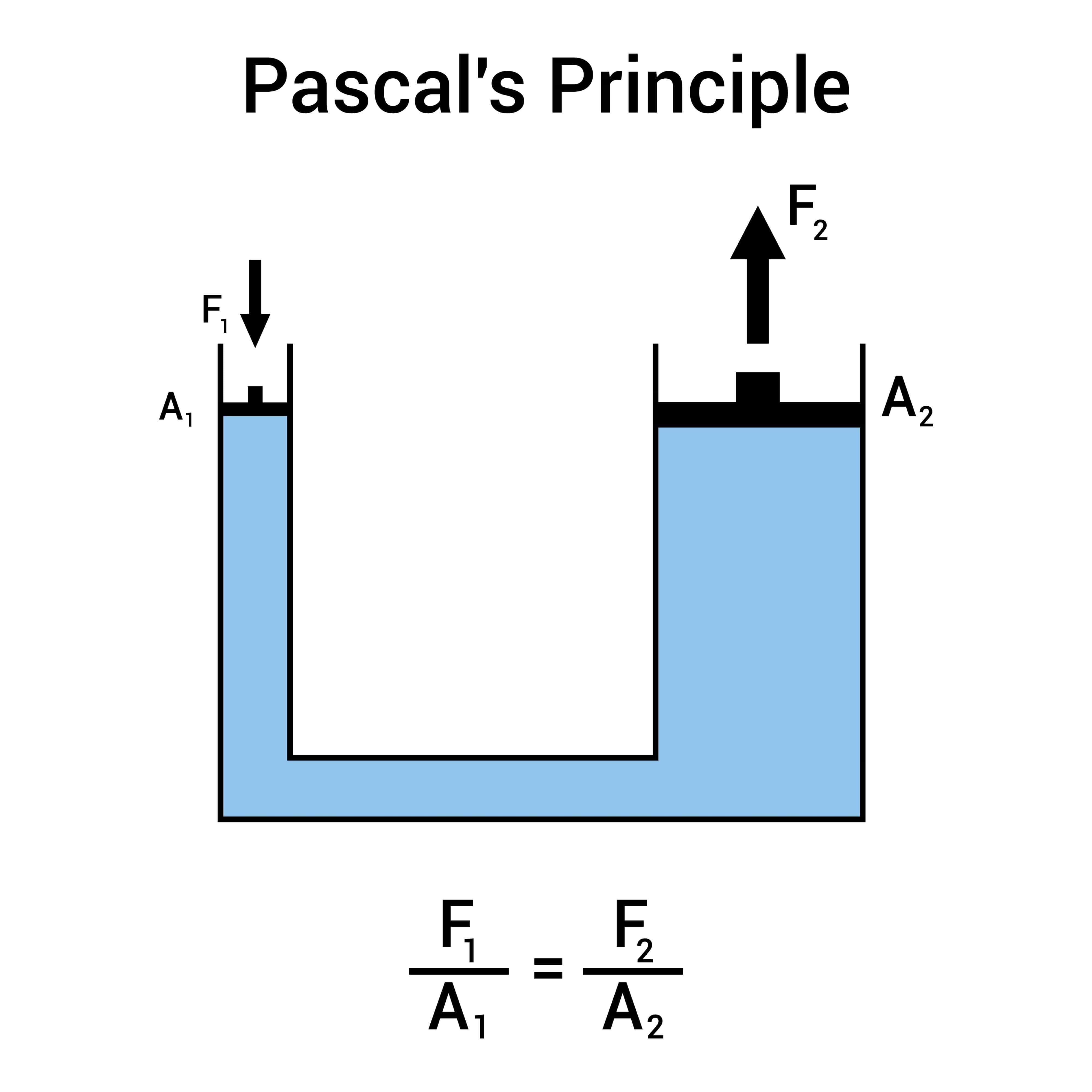

Kaikki hydrauliset järjestelmät toimivat Pascalin lain takia, jonka ranskalainen tutkija Blaise Pascal löysi 1600 -luvulla. Laki sanoo, että kun painostat suljettuun nesteeseen (kuten öljy suljetussa järjestelmässä), tämä paine leviää tasaisesti kaikkiin suuntiin.
Tässä on yksinkertainen tapa ymmärtää se: Kuvittele, että sinulla on vesipallo. Kun puristat yhden osan, paine menee kaikkialle ilmapallojen sisällä. Hydrauliset järjestelmät käyttävät tätä periaatetta virran siirtämiseen.
Todellinen taikuus tapahtuu, kun hydrauliset järjestelmät lisäävät voimaa. Näin:
Jos sinulla on kaksi kytkettyä sylinteriä - yksi pieni ja yksi iso - ja työnnät pienen päälle, suuri työntää ylös paljon enemmän voimaa. Kompromissi on, että suuri sylinteri liikuttaa lyhyemmän etäisyyden.
Esimerkki:Jos suuressa sylinterissä on 10 kertaa enemmän pinta -ala kuin pieni, se tuottaa 10 kertaa enemmän voimaa. Mutta se liikuttaa vain 1/10 etäisyyttä.
Siksi hydrauliset tunkit voivat nostaa raskaita autoja vain pienellä käsipumpulla!
Hydraulijärjestelmissä käytetty neste ei ole vain mikään neste. Sillä on erityisiä ominaisuuksia:
- Puristamaton:Toisin kuin ilma (joka puristaa helposti), hydrauliöljy ei purista paljon. Tämä tarkoittaa, että kaikki luomasi paine siirretään suoraan töihin.
- Voitelu:Neste myös voitelee kaikki liikkuvat osat vähentäen kulumista.
- Lämmönsiirto:Se auttaa kuljettamaan lämpöä kuumista komponenteista.
- Vakaa:Hyvä hydraulinen neste ei hajoa helposti paineen ja lämmön alla.
Hydraulipumppu
Pumppu on minkä tahansa hydraulisen aseman sydän. Se imee säiliön hydraulista nestettä ja työntää sen ulos korkean paineen alla. Päätyyppejä on kolme:
- Vaihteistopumput:Yksinkertainen, luotettava ja edullinen. Hyvä perussovelluksiin.
- Siipipumput:Hiljaisempi ja tehokkaampi. Käytetään keskikokoisissa sovelluksissa.
- Männän pumput:Tehokkain ja tarkka. Käytetään raskaiden ja korkeapaineisten työhön.
Sähkömoottori tai moottori
Tämä tarjoaa mekaanisen voiman pumpun ajamiseen. Useimmat hydrauliset asemat käyttävät sähkömoottoreita, koska ne:
- Helppo hallita
- Puhdas (ei pakokaasua)
- Luotettava
- Saatavana monikokoisia
Kannettavissa yksiköissä tai ulkotyössä bensiini- tai dieselmoottorit ovat yleisiä.
Hydraulinen säiliö (säiliö)
Säiliö varastoi hydraulisen nesteen ja palvelee useita tarkoituksia:
- Tarjoaa pumppulle nesteen syöttöä
- Sallii ilmakuplat erottua nesteestä
- Auttaa jäähdyttämään nestettä
- Annetaan epäpuhtaudet asettua
Säiliön koko on tyypillisesti 2-3-kertainen pumpun virtausnopeus minuutissa.
Paineenalennusventtiili
Tämä on kriittinen turvakomponentti. Kun paine nousee liian korkeaksi, tämä venttiili avautuu automaattisesti järjestelmän vaurioitumisen estämiseksi. Se on kuin turvaventtiili painekattilassa.
Suuntaohjausventtiilit
Nämä venttiilit hallitsevat missä hydraulinen neste virtaa. He voivat:
- Lähetä neste sylinterin pidentämiseksi
- Käänteinen virtaus sylinterin vetämiseksi
- Lopeta virtaus asennon pitämiseksi
- Suora virtaus järjestelmän eri osiin
Virtauksen ohjausventtiilit
Ne säätelevät kuinka nopeasti nestevirrat, mikä hallitsee hydraulisten toimilaitteiden nopeutta. Lisää virtausta tarkoittaa nopeampaa liikettä.
Suodattimet
Puhdas neste on välttämätöntä hydraulisille järjestelmille. Suodattimet Poista:
- Lika ja roskat
- Metallihiukkaset kulumisesta
- Veden saastuminen
- Kemialliset jakautumistuotteet
Painemittarit
Nämä osoittavat järjestelmän painetta yhdellä silmäyksellä. Operaattorit käyttävät niitä:
- Seuraa normaalia toimintaa
- Havaita ongelmat aikaisin
- Säädä järjestelmän suorituskykyä
Lämpötila -anturit
Hydraulinen neste kuumenee käytön aikana. Lämpötila -anturit auttavat estämään ylikuumenemisen:
- Jäähdytysjärjestelmien käynnistäminen
- Varoitusoperaattorit ongelmista
- Sammuttaa tarvittaessa automaattisesti
Elektroniset ohjaimet
Nykyaikaiset hydrauliset asemat sisältävät usein tietokoneen hallintaa, jotka:
- Optimoi suorituskyky automaattisesti
- Tarjoa etävalvonta
- Loki operatiiviset tiedot
- Ota ennakoiva huolto
Ymmärtäminen, kuinka hydraulinen asema toimii, on helpompaa, kun seuraat nestettä sen täydellisen matkan kautta:
Vaihe 1: Nesteen saanti
Hydraulipumppu luo imua, joka vetää nesteen säiliöstä imu suodattimen läpi. Tämä suodatin tarttuu suuriin hiukkasiin, jotka voivat vahingoittaa pumppua.
Vaihe 2: Painostaminen
Pumppu puristaa nesteen ja työntää sen järjestelmään korkeassa paineessa. Paine voi vaihdella 500 psi: stä kevyelle työlle, joka on jopa 10 000 psi tai enemmän raskaita sovelluksia varten.
Vaihe 3: Virtauksen ohjaus
Paineistettu neste virtaa ohjausventtiilien läpi, jotka ohjaavat sitä missä sitä tarvitaan. Nämä venttiilit toimivat kuin hydraulisen nesteen liikenteen ohjaimet.
Vaihe 4: Työn suorituskyky
Paineistettu neste saavuttaa hydrauliset toimilaitteet (sylinterit tai moottorit), joissa hydraulinen energia muuntaa takaisin mekaaniseksi energiaksi hyödyllisen työn tekemiseksi.
Vaihe 5: Palautusvirta
Työn jälkeen neste virtaa takaisin säiliöön palautussuodattimien kautta. Nämä suodattimet saavat kaikki työjakson aikana poimittujen saastumisen.
Vaihe 6: Ilmastointi
Takaisin säiliöön, neste:
- Jäähtyä
- Julkaisut loukkuun jääneet ilmakuplat
- Antaa hiukkasten asettua
- Valmistuu seuraavalle syklille
Avoin silmukkajärjestelmät
Avoimissa järjestelmissä neste palaa suoraan säiliöön käytön jälkeen. Etuuksia ovat:
- Parempi jäähdytys
- Yksinkertaisempi muotoilu
- Alhaisemmat kustannukset
- Helpompi huolto
Suljetut silmukkajärjestelmät
Suljetuissa järjestelmissä neste kiertää suoraan pumpun ja toimilaitteiden välillä. Etuuksia ovat:
- Kompakti
- Parempi tehokkuus
- Vähemmän nestettä tarvitaan
- Nopeampi vastaus
Kiinteät siirtymäjärjestelmät
Nämä pumput liikuttavat saman määrän nestettä jokaisella kiertolla. Ne:
- Yksinkertainen ja luotettava
- Alhaisemmat kustannukset
- Hyvä vakiona nopeuksisiin sovelluksiin
- Vaadi paineenalennusventtiilejä turvallisuuden vuoksi
Muuttuva siirtymäjärjestelmät
Nämä pumput voivat muuttaa lähtömääräänsä. He tarjoavat:
- Parempi energiatehokkuus
- Automaattinen paineenhallinta
- Muuttuvan nopeuden toiminta
- Monimutkaisempi, mutta monipuolisempi
Sähköiset hydrauliset asemat
- Yleisin tehtaissa ja työpajoissa
- Tarkka nopeusohjaus
- Puhdas toiminta (ei pakokaasua)
- Helppo automatisoida
- Vaadi sähkövirtalähde
Moottorivetoiset hydrauliset asemat
- Käytä bensiini- tai dieselmoottoreita
- Kannettava ja riippumaton
- Hyvä ulkona/etätyöhön
- Lisää huoltoa vaaditaan
- Luo pakokaasua ja melua
Paikallaan olevat hydrauliset asemat
- Pysyvästi asennettu
- Suurempi ja voimakkaampi
- Voi palvella useita koneita
- Paremmat jäähdytysjärjestelmät
- Alhaisemmat käyttökustannukset
Kannettavat hydrauliset asemat
- Pyörät tai kuljetettu käsin
- Itsenäiset yksiköt
- Täydellinen kenttäpalveluun
- Koko ja paino rajoittaa
- Korkeammat kustannukset hevosvoimaa kohti
Matala paine (alle 1000 psi)
- Käytetään perussovelluksissa
- Alhaisemmat kustannukset
- Yksinkertaisempi huolto
- Hyvä aloittelijoille
Keskikokoinen paine (1 000-3 000 psi)
- Yleisin alue
- Hyvä voimatasapaino ja kustannukset
- Laaja valikoima sovelluksia
- Tavanomainen teollisuuskäyttö
Korkea paine (yli 3000 psi)
- Suurin teho vähimmäistilassa
- Kalliit komponentit
- Vaatii asiantuntijan ylläpidon
- Käytetään raskaan työhön
Hydrauliset asemat saavat lukemattomat rakennuskoneet:
Kaivinkoneet
Hydrauliset asemat hallitsevat puomia, käsivartta, kauhaa ja raitoja. Yhdessä kaivinkoneessa voi olla useita hydraulisia piirejä eri toimintoihin.
Puskutraktorit
Terän nosto-, kulma- ja seurantajärjestelmät käyttävät kaikki hydraulista tehoa.
Nosturi
Hydrauliset asemat tarjoavat sujuvan, tarkan ohjauksen raskaiden kuormitusten nostamiseen ja sijoittamiseen.
Betonipumput
Korkeapaineinen hydrauliset järjestelmät työntävät betonia pitkien letkujen läpi tarkkaan sijaintiin.
Työstötyökalut
Hydraulisten asemien teho:
- Paina jarrut metallin taivuttamiseksi
- Hydrauliset puristimet osien muodostamiseksi
- Injektiomuovauskoneet
- Metallileikkauslaitteet
Materiaalikäsittely
- Haarukit käyttävät hydraulisia asemia nostamiseen ja kallistamiseen
- Kuljetinjärjestelmät käyttävät hydrauliikkaa paikannukseen
- Robottijärjestelmät luottavat hydraulisiin toimilaitteisiin
Traktorit
Nykyaikaiset traktorit käyttävät hydraulista voimaa:
- Kolmen pisteen kiinnitysjärjestelmät
- Ohjaustehostin
- Panna täytäntöön
- Etukäteen
Korjuuvälineet:Yhdistelmät, paalaimet ja muut maatalouskoneet käyttävät hydrauliikkaa sadonkäsittelyyn ja käsittelyyn.
Ajoneuvon hissit
Jokainen autokorjaamo riippuu hydraulisista nosteista, jotka saavat hydrauliset asemat.
Roskat
Hydrauliset järjestelmät saavat nosto- ja tiivistymismekanismit.
Kippiautot
Hydrauliset asemat nostavat ja pienentävät kuorma -autovuoteita purkamista varten.
Laivavarusteet
Hydraulisten asemien teho:
- Ohjausjärjestelmät
- Kannen nosturit
- Ankkuri Windlasses
- Lastinkäsittelyvälineet
Offshore -alustat:Öljyportit käyttävät massiivisia hydraulisia järjestelmiä poraamiseen ja putkien käsittelyyn.
Lentokonejärjestelmät
Hydraulinen teho toimii:
- Laskuteline
- Lennonhallintapinnat
- Lastin ovet
- Jarrujärjestelmä
Hydraulisten järjestelmien luotettavuus tekee niistä välttämättömiä lentoturvallisuudelle.
Virtausnopeus
Mitattu gallonina minuutissa (GPM) tai litrat minuutissa (LPM), virtausnopeus määrittää kuinka nopeasti toimilaitteet liikkuvat. Suurempi virtaus tarkoittaa nopeampaa käyttöä, mutta vaatii suurempia pumppuja ja enemmän tehoa.
Käyttöpaine
Paine mitattuna puntaksi neliötuumaa kohti (psi) tai palkki määrittää, kuinka paljon voimaa järjestelmä voi tuottaa. Korkeampi paine tarkoittaa enemmän voimaa, mutta vaatii vahvempia komponentteja.
Sähkövaatimukset
Hydraulinen teho (HP) voidaan laskea seuraavasti:HP = (virtaus × paine) ÷ 1714
Tämä auttaa kokoa pumpun ajamiseen tarvittavan moottorin.
Tehokkuus
Järjestelmän kokonaistehokkuus vaihtelee tyypillisesti välillä 70-85% ja riippuu:
- Pumpun tehokkuus (85-95%)
- Moottorin tehokkuus (90-95%)
- Järjestelmähäviöt (venttiilit, suodattimet, viivat)
Suuren voiman ja painon suhde
Hydrauliset järjestelmät tuottavat enemmän voimaa puntaa kohti kuin useimmat muut virtalähteet. Tämä tekee niistä ihanteellisia liikkuville laitteille, joissa painolla on merkitystä.
Tarkka ohjaus
Operaattorit voivat hallita voimaa, nopeutta ja sijaintia poikkeuksellisella tarkkuudella. Tämä tarkkuus tekee hydrauliikasta täydellisen herkän toiminnan.
Lineaarinen liike
Hydrauliset sylinterit tarjoavat sileän, suoraviivaisen liikkeen ilman monimutkaisia mekaanisia sidoksia.
Välitön palautuvuus
Suunta voidaan muuttaa heti pysähtymättä, toisin kuin mekaaniset järjestelmät, jotka tarvitsevat kytkimiä ja vaihteita.
