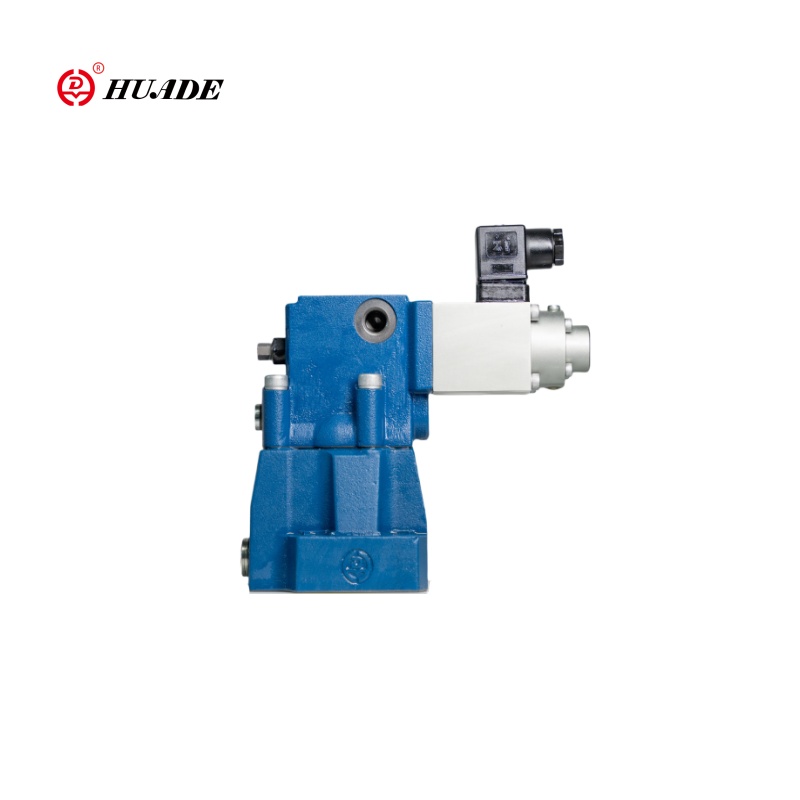

Huaden DREM-tyyppinen pilottitoimenpiteinen sähkömagneettinen suhteellisen paineen vähentävä venttiili sisältää kartioventtiilirakenteen, joka voi vaiheessa vähentää painetta tietyssä piirissä sähköisen signaalin perusteella. Lisäksi tämä suhteellisen paineen vähentävä venttiilin DREM on varustettu maksimaalisella painesuojauslaitteella, varmistaen, että järjestelmä on suojattu odottamattoman korkean paineen aiheuttamilta vaurioilta.
| Hydraulinen | ||
| Max. Paine (MPA) | portit A ja B | 31.5 |
| Y -satama | Mene säiliöön. Ei painetta | |
| Max. Paine, portti A (MPA) | Sama kuin painekunta | |
| Min.Setod painos. Port A (MPA) | Liittyä "Q": een. (Katso käyrät) | |
| Lineaarisuus (%) | ± 3,5 | |
| Toistettavuus (%) | <± 2 | |
| Hystereesi | Värisemällä ± 2,5% PMAX.Tävöksellä ± 4,5% PMAX | |
| Nesteet | Mineraaliöljy (NBR -tiivisteelle), fosfaattiesteri (FPM -tiivisteelle) | |
| Viskositeettialue (mm2/s) | 2,8 --380 | |
| Nesteen lämpötila -alue (℃) | -20 -+70 | |
| Sähkö- | ||
| Toimitusjännite | DC | |
| Min.Control Virta (A) | 0.1 | |
| Max.Control Virta (A) | 0.8 | |
| Kelankestävyys (ω) | Vanha venttiili 20 ℃ on 19,5, max.warm -venttiili on 28,8 | |
| Velvollisuus | jatkuva | |
| Max.Condition -lämpötila (℃) | 50 | |
| Eristys DIN 40 050 | IP65 | |
| Liittyvä vahvistin | Plug-in Connecter | |
| Sähkösovellus | VT_2000: 40 (yhdessä tarjoa) | |
Ominaisuudet:
▶ Valinnainen max.Aineiden suojaaminen
▶ Valinnainen tarkistusventtiili A: n ja B: n välillä
▶ Venttiili, jota käytetään työpaineen vähentämiseen
▶ jakoasennukseen
▶ Venttiili ja elektroniikka yhdestä scurcesta
Sovellus:
Suhteellista painetta vähentävän venttiilin DREM: ää käytetään laajasti useilla teollisuussektoreilla, kuten öljyteollisuudessa, kemianteollisuudessa, koneiden valmistuksessa, ilmailu-, työstötyökaluissa ja kevyessä teollisuudessa, laivanrakennuksessa ja kaivostoiminnassa, sen suuren tarkkuuden ja vakauden vuoksi.
Venttiilityypit DRE ja DREM ovat pilottihoitoa paineen vähentäviä venttiilejä. Niitä käytetään työpaineen vähentämiseen.

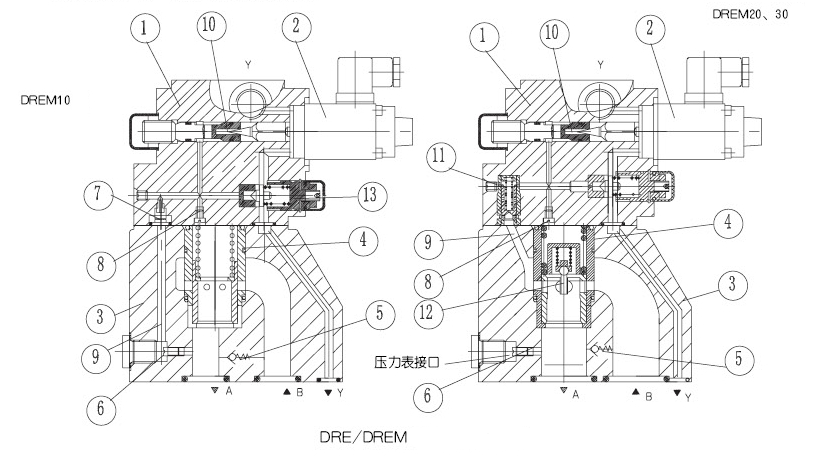

Venttiilit koostuvat pohjimmiltaan pilottiventtiilistä (1) suhteellisella solenoidilla (2) pääventtiilillä (3) pääkelokokoonpanolla (4), samoin kuin valinnainen takaiskuventtiili (5).
Tyyppi DREM.
Sen varmistamiseksi
Suurempi paine portissa A, jousikuormitettu maksimaalisen paineenalennusventtiili, maksimaalisen paineen turvallisuuden saavuttamiseksi, voidaan tarvittaessa asentaa.
Huomaa: Kun paineesteen virtaus portista A porttiin B takakortin (5) kautta, öljyn rinnakkainen virtaus Y: n kautta säiliöön vaikuttaa porttiin kiinnitetyn toimilaitteen hidastumisprosessiin, jos tämä
kaasuventtiili hidastuu satamassa B (esim. Suhteellinen suuntaventtiili). Tällaisissa olosuhteissa kolmas virtaussuunta A - Y ei sovellu suurimman paineen rajoittamiseen portissa A.

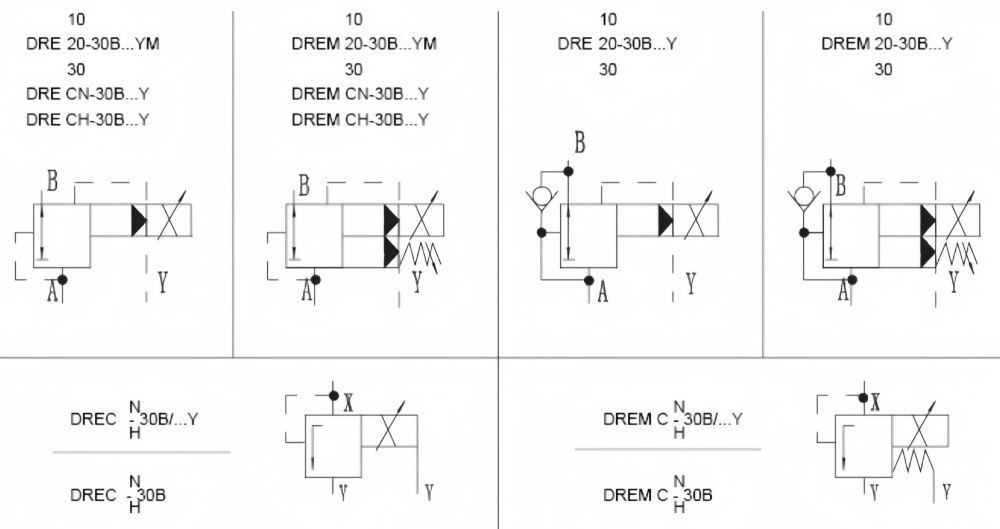

Suhteellisen paineen vähentävän venttiilin dremin symbolit
