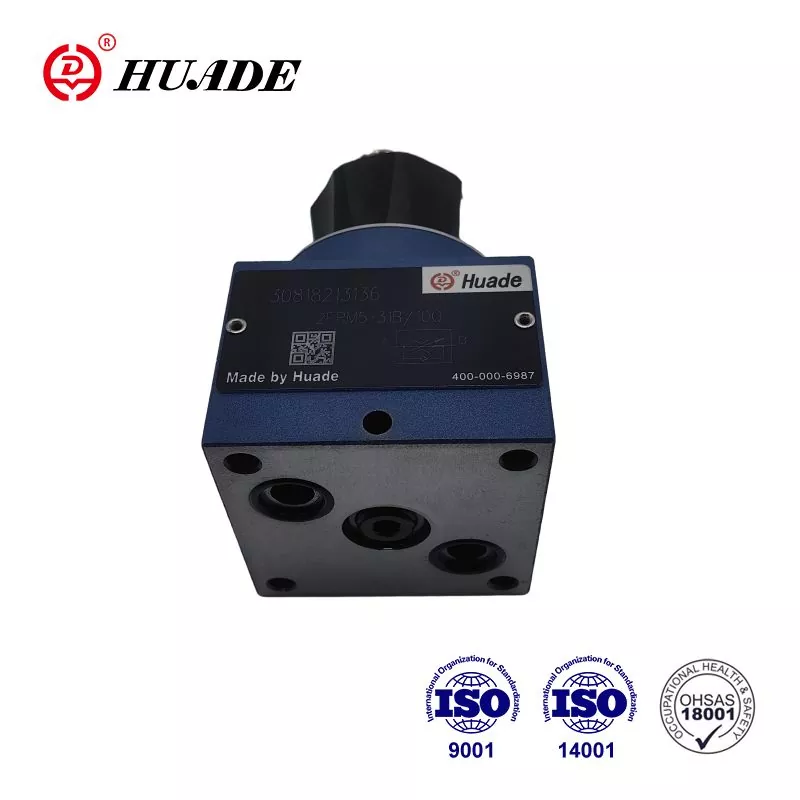

2FRM-virtausventtiili on 2-tie virtauksensäätöventtiili. Sitä käytetään kuristukseen. Huade® on todellakin luotettava brändi Kiinassa. Kahden pitkäaikaisen yhteistyön ansiosta Rexrothin kanssa Huade® virtauksensäätöventtiilit ovat yhteensopivia saman Rexrothin tarjoaman sarjan kanssa. Huade Hydraulic on menestynyt hyvin ja saavuttanut laajan maineen markkinoilla ja kuluttajien keskuudessa, olipa kyse tuotteen laadusta, teknologisista innovaatioista, asiakaspalvelusta tai brändin maineesta.
|
Kenraali |
|
|
Hydrauliöljy |
Mineraaliöljy (NBR-tiivisteelle) tai fosfaattiesteri (FPM-tiivisteelle) |
|
Lämpötila-alue (℃) |
-30 - +80 |
|
Viskositeettialue (mm ²/s) |
10-800 |
|
Tasasuuntaaja sandwich-levy |
|
|
Virtaus.max (l/min) |
15 |
|
Käyttöpaine (MPa) |
21 asti |
|
Halkeilupaine (MPa) |
0.1 |
|
Paino (kg) |
0.6 |
|
2-tie virtauksen säätöventtiili |
||||||||
|
Virtaus. qv max (l/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p vapaalla paluuvirtauksella B → A, qv riippuvainen (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Virtauksen ohjaus |
lämpötilankestävä |
±5 % |
± 3 % |
± 2 % |
||||
|
paineenkestävä (jopa |
±2 % |
4 % |
||||||
|
Käyttöpaine, max.- portti A (MPa) |
21 asti |
|||||||
|
Pienin paine-eroalue (MPa) |
0,3 - 0,5 |
0,6-0,8 |
||||||
|
Saastumisaste (μm) |
25 (Q<5 l/min) |
10 (Q < 0,5 l/min) |
||||||
|
Paino (kg) |
1.6 |
|||||||
Ominaisuudet:
▶ Siirtokuvio standardiin DIN 24 340, alkaen A, ISO 4401 ja CETOP - RP 121H
▶ Painekompensaattorin iskunrajoitin, lisävaruste
▶ Käynnistyshypyn väheneminen
▶ Virtauksen säätö molempiin suuntiin tasasuuntaajan kerroslevyllä

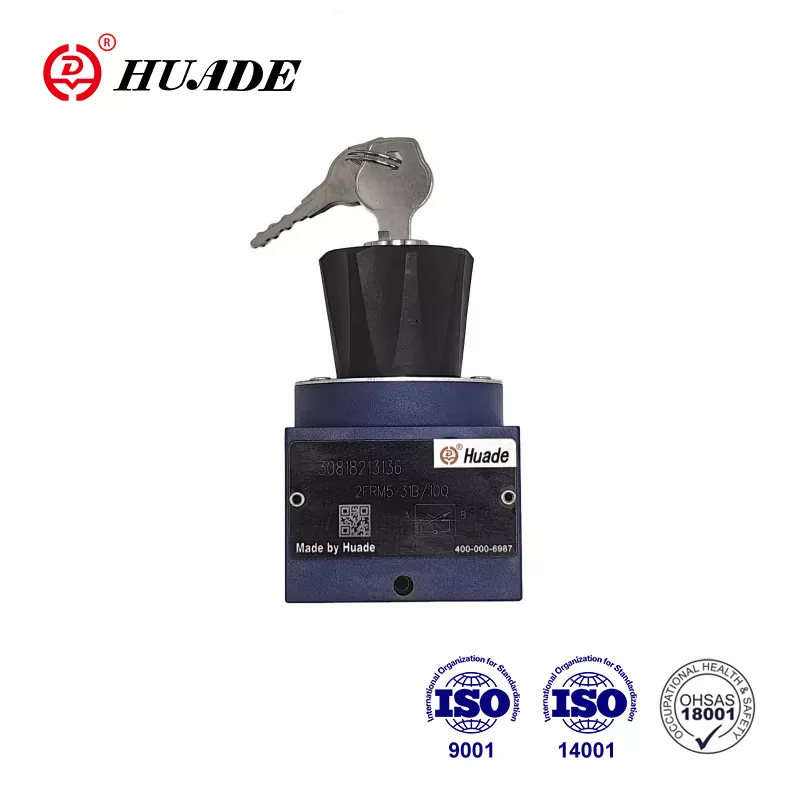

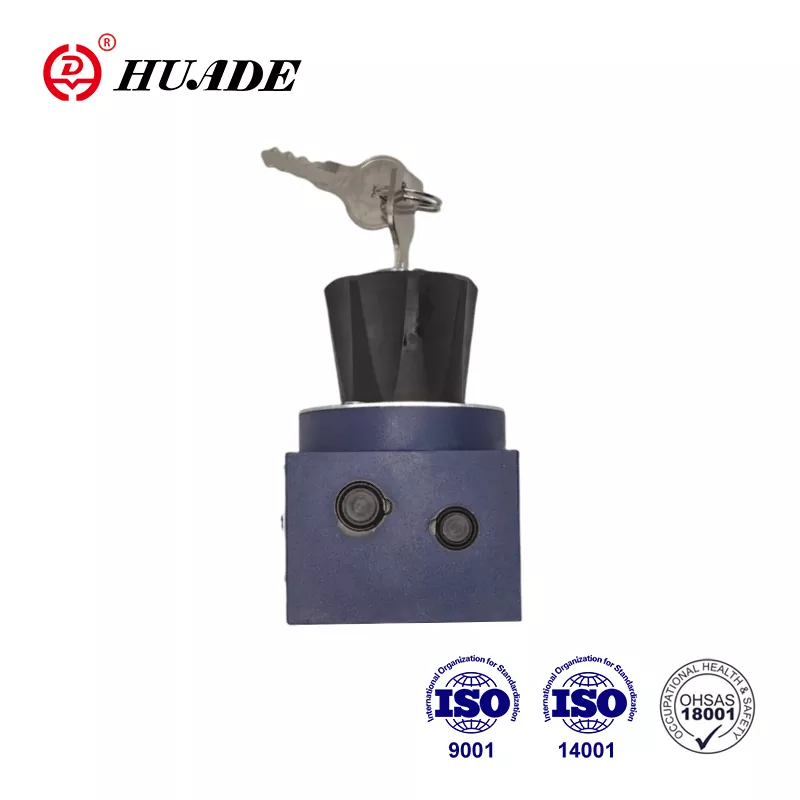

▶ Lukittava kiertonuppi
Sovellus:
Virtauksensäätöventtiili, tyyppi 2FRM, on 2-tie virtauksensäätöventtiili, jota käytetään kuristukseen ja johon paine ja lämpötila eivät vaikuta.
2-tie virtauksensäätöventtiili 2FRM koostuu pääasiassa kotelosta (1), säätöelementistä (2), aukosta (3), paineenkompensaattorista (4) valinnaisesti iskunrajoittimella sekä takaiskuventtiilistä (5), ja sitä käytetään kuristukseen. virtauksen matalapaine- ja lämpötilariippuvuus.
Kuristuksen poikkileikkaus säädetään käyräpultin (7) pyörityksellä. Jotta virtaus pysyisi vakiona kuristuspisteen (8) paineesta riippumattomana, on kytketty painekompensaattori (4). Lauhkea riippumattomuus on seurausta siitä, että kuristuspiste on rakennettu aukoksi.
Vapaan virtauksen paluu B:stä A:hen tapahtuu takaiskuventtiilin (5) kautta.
Venttiilin ohjatun läpivirtauksen saavuttamiseksi kumpaankin suuntaan on mahdollista asentaa tasasuuntaajakerroslevy tyyppiä Z4S virtauksensäätöventtiilin alle.
Virtauksensäätöventtiilin 2FRM 5 rakenne
Virtauksensäätöventtiilin 2FRM 5 symboli
