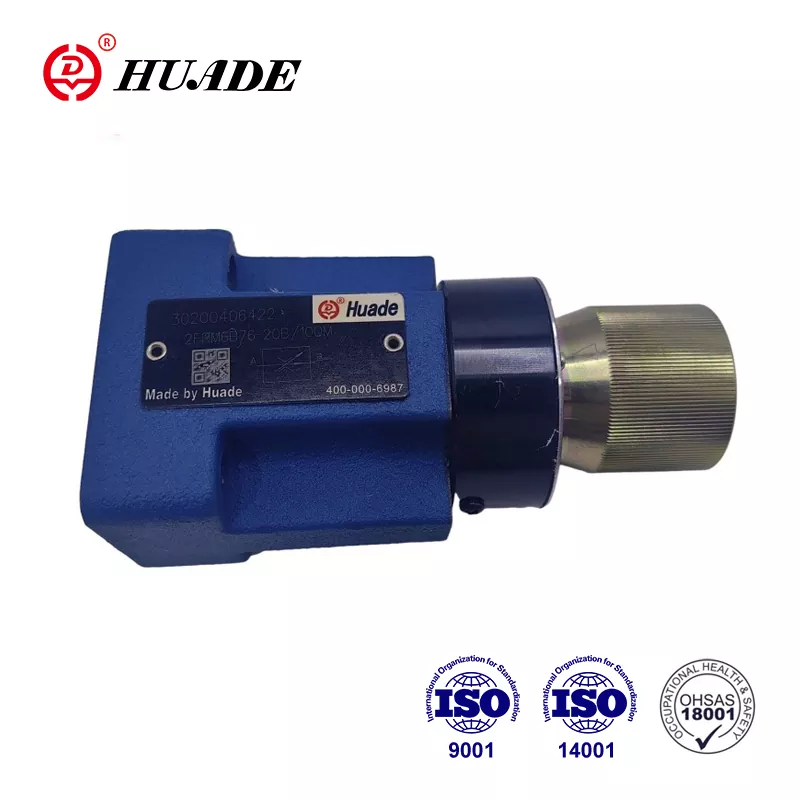

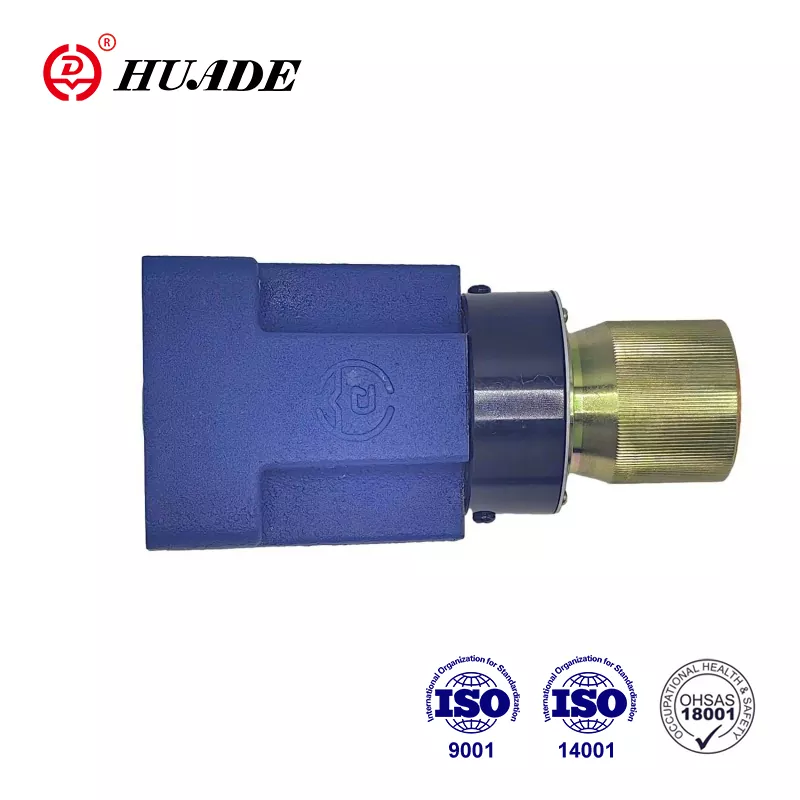

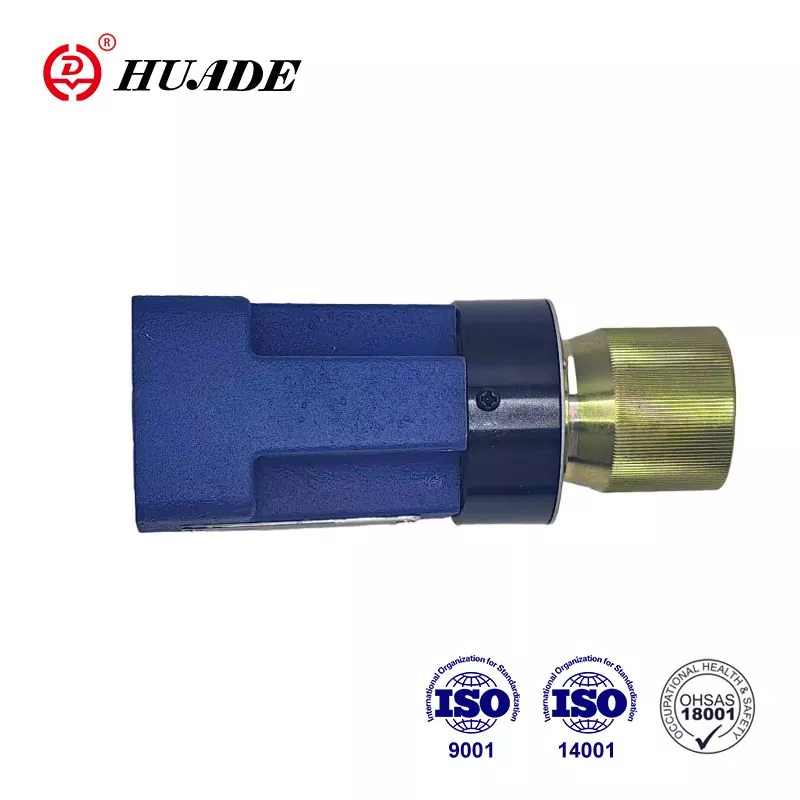

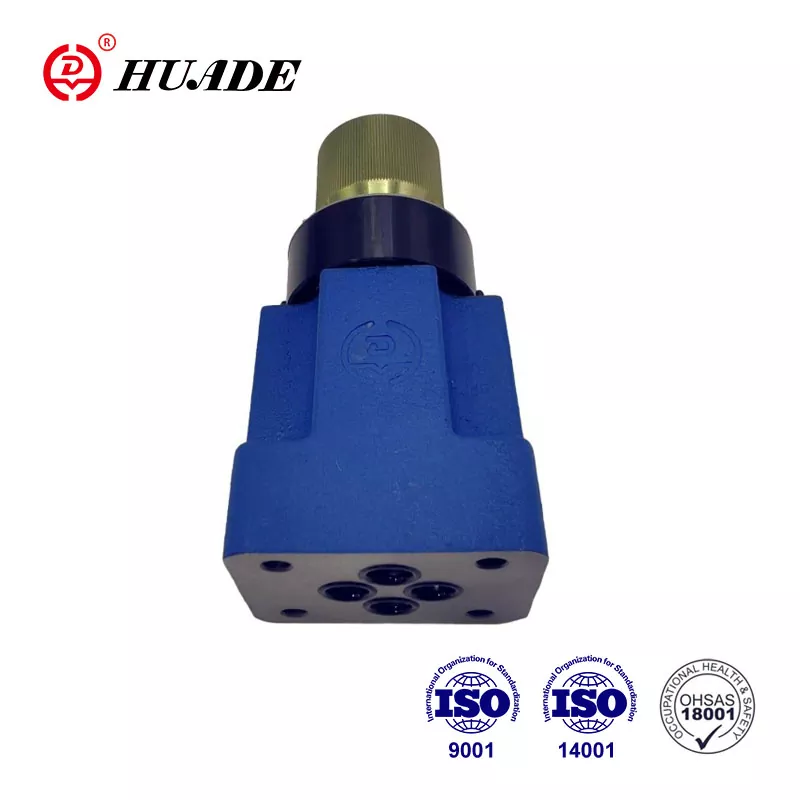

Virtauksensäätöventtiili tyyppi 2 FRM on 2-tie virtauksensäätöventtiili. Tehdas keskittyy tuotteiden käytännöllisyyteen ja valvoo tiukasti tuotteiden laatua. Sen tavoitteena on toimittaa korkealaatuisia hydraulisia virtausventtiilejä, joihin asiakkailla on varaa. Huade®-virtausventtiilit 2FRM 6 ovat tekniikaltaan edistyneempiä uusimman tekniikan ansiosta. Tuotepakkaukset voidaan räätälöidä, kuten puulaatikkopakkaukset, muovipakkaukset ja vakiopakkaukset.
|
Paine nestettä |
Mineraaliöljy (NBR-tiivisteelle) tai fosfaattiesteri (FPM-tiivisteelle) |
|||||
|
Painenesteen lämpötila-alue (℃) |
-30 - +80 |
|||||
|
Viskositeettialue (mm ²/s) |
10-800 |
|||||
|
Virtaus qv max (l/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Virtaus qv min – 10 MPa (l/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Virtaus qv min – 31,5 MPa (l/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Paine-ero ∆p vapaalle paluuvirtaukselle B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Pienin paine-ero (MPa) |
0,6 - 1,2 |
|||||
|
Painestabiilius ∆p = 31,5 MPa (%) |
Master 2 (Qmax) |
|||||
|
Suurin käyttöpaine portissa A (MPa) |
31.5 asti |
|||||
|
Saastuminen (μm) |
25 (Q<5 l/min) 10 (Q<0,5 l/min) |
|||||
|
Paino (kg) |
noin 1.3 |
|||||
Ominaisuudet:
▶ Painekompensaattorin ulkoinen sulkeminen, valinnainen
▶ Takaiskuventtiili, valinnainen
▶ Pyörivä nuppi asteikolla
▶ Lukittava.valinnainen
1) Kun sitä käytetään yhdessä tasasuuntauslevyn kanssa 21 MPa asti
Sovellus:
Virtauksensäätöventtiiliä 2FRM 6 käytetään jatkuvan virtauksen ylläpitämiseen paineesta ja lämpötilasta riippumatta.
Yleistä:
2-tie virtauksensäätöventtiili 2FRM 6 koostuu periaatteessa kotelosta (1), kiertonupilla (2), aukosta (3), paineenkompensaattorista (4) ja valinnaisesta takaiskuventtiilistä.
Virtauksensäätöventtiili tyyppi 2FRM 6 B.._20B/M
(ilman ulkoista sulkemista, ilman takaiskuventtiiliä)
Virtaus portista A paikkaan B kuristetaan kaasuasennossa (5). Kaasun poikkileikkausta muutetaan kääntämällä kiertonuppia (2). Jotta virtaus pysyisi vakiona paineesta riippumatta,
painekompensaattori (4) on asennettu porttiin B kaasuläpän asennon (5) jälkeen. Puristusjousi (6) painaa aukkoa (3) ja paineentasauslaitetta (4) ulospäin vastaavia pysäyttimiä vasten ja pitää siten paineentasauslaitteen (4) avoimessa asennossa, kun venttiilin läpi ei ole virtaa. Kun nestettä virtaa venttiilin läpi, portissa A vaikuttava paine kohdistaa voiman paineentasauslaitteeseen (4) aukon (7) kautta. Paineentasauslaite (4) siirtyy tasausasentoon, kunnes voimat tasapainottuvat. Jos paine portissa A nousee, painekompensaattori (4) liikkuu sulkemissuuntaan, kunnes voimatasapaino on jälleen saavutettu. Tämän paineentasauslaitteen jatkuvan kompensoivan toiminnan ansiosta saadaan vakiovirtaus. Venttiilin läpi kulkevan virtauksen ohjaamiseksi molempiin suuntiin, tämän virtauksensäätöventtiilin alle voidaan asentaa tasasuuntainen kerroslevy tyyppiä Z4S 6.
Virtauksensäätöventtiilin rakenne 2FRM 6-20B/...M...
Tyyppi 2FRM 6A..-20B/..R
Tämän venttiilin toiminta on periaatteessa sama kuin venttiilityypin 2FRM 6 B..-20B/..M.
Tämän tyyppisessä virtauksensäätöventtiilissä on kuitenkin ulkoinen portti, joka mahdollistaa paineenkompensaattorin (4) kytkemisen portin P (11) kautta. Ulkoinen paine, joka vaikuttaa aukkoon P(11) aukon (10) kautta, pitää paineenkompensaattorin (4) suljettuna puristusjousen (6) voimaa vastaan. Kun kytkettyä suuntaventtiiliä (9) käytetään mahdollistamaan virtaus pisteestä P paikkaan B, saadaan aikaan suljetun piirin ohjaus, kuten tyypin 2 FRM 6 B tapauksessa. Näin vältytään käynnistykseltä.
Tätä versiota, jossa on kompensaattorin ulkoinen sulkeminen, saa käyttää vain mittarin ohjaukseen.
Vapaa paluuvirtaus portista B A:lle tapahtuu takaiskuventtiilin (8) kautta.
Virtauksensäätöventtiilin rakenne 2FRM 6A..-20B/..R
Sovellusesimerkkejä
2-tie virtauksensäätöventtiilin 2FRM 6 symboli
