Taustaventtiilin voileipälevy Z2S 6
  • Taustaventtiilin voileipälevy Z2S 6Taustaventtiilin voileipälevy Z2S 6
  • Taustaventtiilin voileipälevy Z2S 6Taustaventtiilin voileipälevy Z2S 6
  • Taustaventtiilin voileipälevy Z2S 6Taustaventtiilin voileipälevy Z2S 6
  • Taustaventtiilin voileipälevy Z2S 6Taustaventtiilin voileipälevy Z2S 6
  • Taustaventtiilin voileipälevy Z2S 6Taustaventtiilin voileipälevy Z2S 6

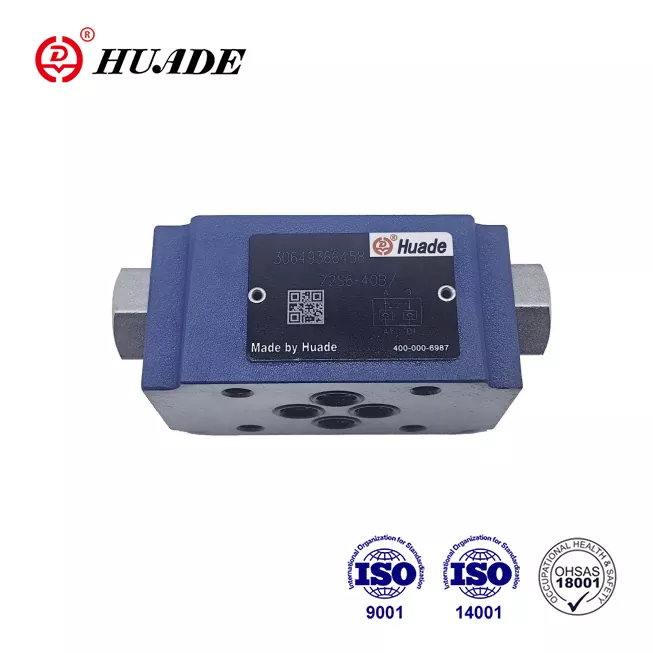

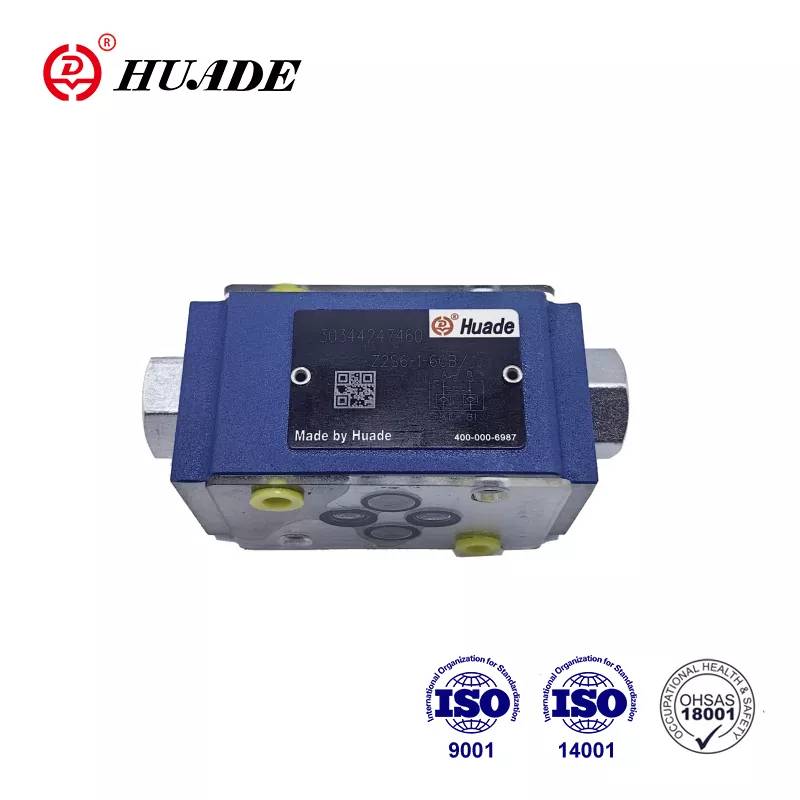

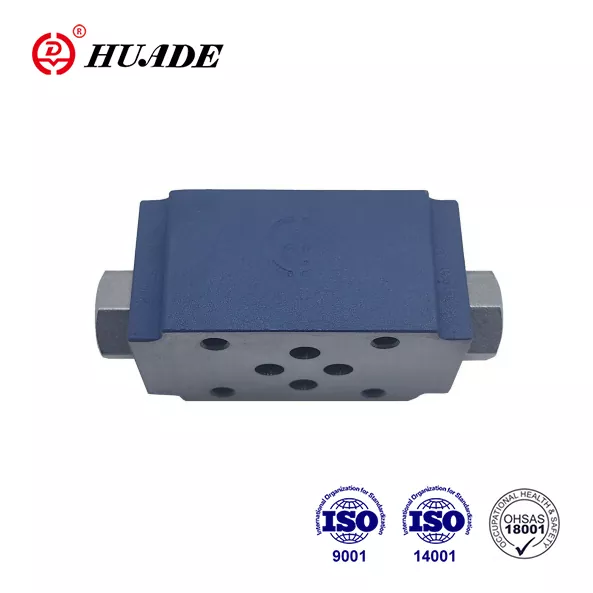

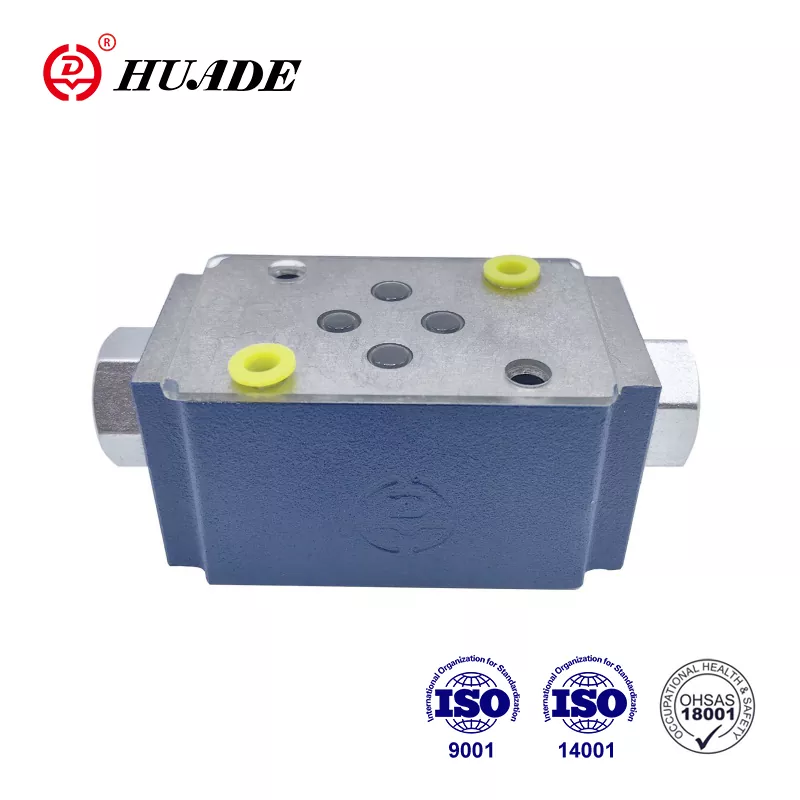

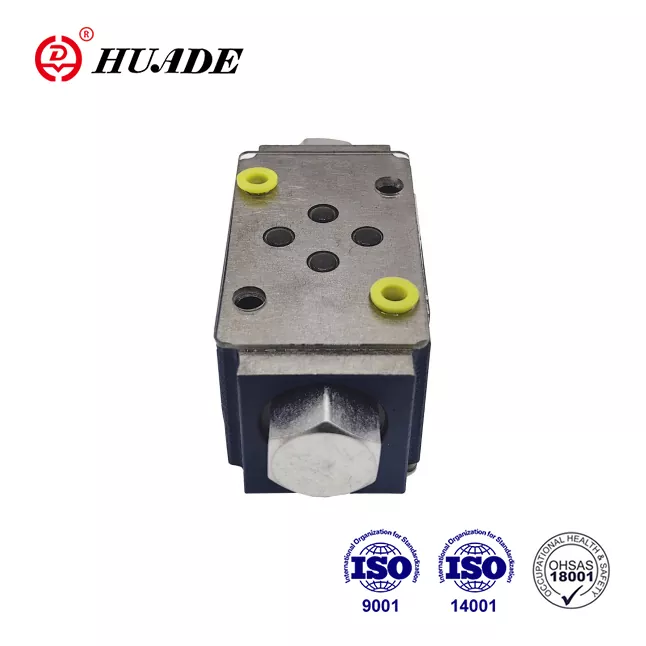

Taustaventtiilin voileipälevy Z2S 6

• Tuoteominaisuudet: Hydraulilentäjät, vuotovapaa sulkeminen, rexroth-yhteensopiva suunnittelu paremmalla hinnoittelulla
• Tekniset tiedot: Z2S 6 -sarja, Max-paine 31,5 MPa, virtausnopeudet 60-450 l/min, voileipälevyn suunnittelu
• Sovellukset: Pystysuorat pinoamiskokoonpanot, teolliset hydraulijärjestelmät, sotilaalliset sovelluksetReTryClaude voivat tehdä virheitä. Tarkista vastaukset kaksinkertaisesti. Sonetti 4

Seitsemän vuoden kokemuksesta yhteistyöstä Rexrothin kanssa vuodesta 1979, Huade on sisällyttänyt huipputeknologian Rexrothista. Huade® -tarkistusventtiili Z2S 6 voi kokonaan korvata saman REXROTH -tarjoaman sarjan. Sillä on parempi hinta. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Sotilasalalla käytetään Huade® -hydraulisia venttiilejä luotettavan suorituskyvyn vuoksi. Se on tekniikan edistyneempi ja kestävämpi kuin tämän linjan samanlaiset tuotteet. Se on tunnettu kansallinen tuotemerkki Kiinassa.

Tuoteventtiilin voileipän Z2S 6 tuoteparametri

Koko

6

10

16

22

Max.Flow (l/min)

60 -vuotiaana

120

300

450

Max.Operaatiopaine (MPA)

31.5.5

Halkeamispaine (MPA)

Katso ominaiskäyrät

Ohjeet

Katso symbolit

Pinta -ala

A1/A2 = 1: 3

A1/A2 = 1: 11.45

A1/A2 = 1: 11.8

A1/A2 = 1: 13.6

A3/A2 = 1: 2,86

A3/A2 = 1: 2,8

A3/A2 = 1: 2,8

Paineeneste

Mineraaliöljyt (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle)

Paineenesteen lämpötila -alue (℃)

-30 ~+80

Viskositeettialue (MM2/S)

2,8 - 500

Paino (kg)

Noin.0.8

Noin.3

Noin.6.5

Noin.12


Tuoteominaisuus ja lähtöventtiilin voileipälevyn Z2s 6

Ominaisuudet:

▶ käytettäväksi pystysuorissa pinoamiskokoonpanoissa

▶ Yhden tai kahden huoltoportin vuotovapaa sulkeminen

▶ Siirtokuvio DIN 24 340 -muoto A, ISO4401 ja Cetop - RP 121H


Sovellus:

Tätä takakortin Z2S: tä käytetään pystysuoraan pinoamisasennukseen. Se voi tiivistää yhden tai kaksi työskentelevää öljyporttia ilman vuotoja tarpeen mukaan.

Toiminnot, osa, takakortin symbolit

Hydraulilentäjät käyttävät tarkistusventtiilit Tyyppi Z2: t ovat voileipälevyn suunnittelua. Niitä käytetään yhden tai kahden huoltoportin vuotovapaaseen sulkemiseen, jopa pitkään. Vapaa virtaus tapahtuu A1: stä A2: een tai B1: een B2: een. Virtaus A1 B1: ssä vastakkainen suunta on estetty. Kun neste virtaa A1: stä A2: een, kela (1) painetaan ja työnnetään oikealle, avaamalla siten pallo -poppet -venttiili (2), joka sitten avaa poppet (3). Venttiilin oikean sulkemisen varmistamiseksi suuntaventtiilin A2 B2 -huoltoportit on kytkettävä säiliöön neutraaliin asentoon.


Z2: n symboli

Leikkausnäkymä Z2S 6: sta

Tyypillinen piiri esimerkki Z2: sta
