Venttiilin ZDC Mittarin painekompensaattoria ZDC: tä käytetään yleensä yhdessä suhteellisen suuntaventtiilin WRZ: n kanssa virtauksen säätämiseksi säätämällä kaasuportin avaamista, kun taas painekompensaattoria käyttävät paine-eroa ennen kaasuportin vakiota ja sen jälkeen, mikä saavuttaa kuormituksen kompensointia. Tämä tekee toimilaitteen nopeudesta kuormitusmuutoksista, mikä parantaa järjestelmän vakautta ja ohjaustarkkuutta.
| Koko | 10 | 16 | 25 |
| Virtaus (l/min) | 85 | 150 | 325 |
| Paino (kg) | 3 | 3.5 | 8.9 |
| Käyttöpaine (MPA) PMAX | A 、 B 、 P | 35 | |
| T | 25 | ||
| X | 3-10 | ||
| Y | jopa 3. (vain silloin, kun sitä käytetään porttiohjatun suhteellisen suuntaventtiilin kanssa, Othenwise 15) | ||
| Sisältöaste | ≤20 (suosittele 10) | ||
Ominaisuudet:
▶ Kuormituskortti P: ssä P- tai P: hen B: n kautta sisäänrakennetun kuljetusventtiilin kautta
▶ 2-suuntainen versio "P '
▶ 3-suuntainen versio "P T" (NS10-25)
▶ Virtausohjaus työskennellessäsi yhdessä suhteellisen suuntaventtiilin kanssa
Sovellus:
Metri-painekompensaatteria ZDC: tä käytetään laajasti metallurgisissa koneissa, metallurgisissa koneissa, metallurgisissa koneissa.
Metri-painekompensaattori ZDC-venttiilit ovat suoraa käyttäviä mittarin painekompensaattoreita, joiden suunnittelu on 2 tai 3-suuntainen.
Niitä käytetään kuormituksen kompensointiin metri-painekompensaattorina kanavassa P.
Nämä venttiilit koostuvat pohjimmiltaan kotelosta (1), kontrollikela (2), puristusjousella (3) jousipesurilla (4) ja kansi (5) integroidulla kuljetusventtiilillä (6).
Kompressiojousella (3) pitää ohjauskello (2) avoimessa asennossa P1: stä P: hen, kun paine -ero P1 - A1 tai P1 - B1 on alle 1,0 MPa.
Jos paine -ero ylittää 1.O MPa, ohjauskelo (2) siirretään vasemmalle, kunnes paine -ero palautetaan.

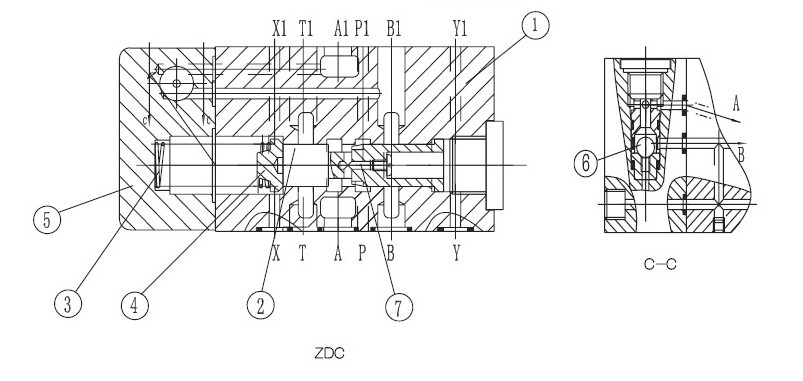

Rakenne Metri-painekompensaattori ZDC

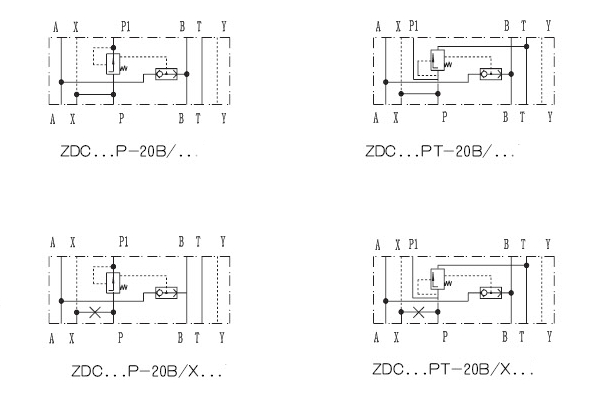

Metri-painekompensaattorin ZDC-symbolit
