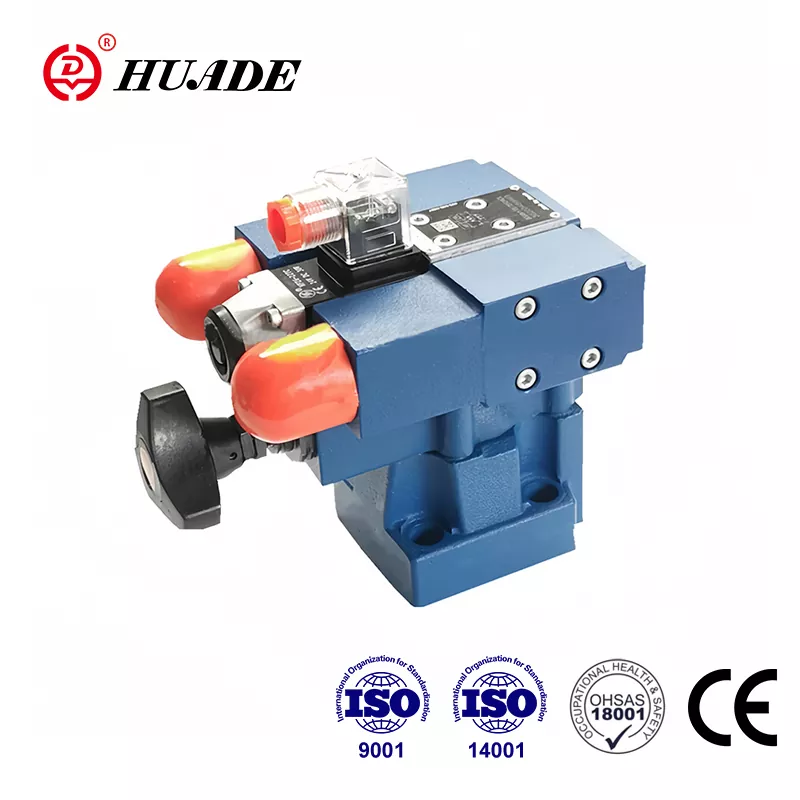

Huade Hydraulic kiinnittää enemmän huomiota tuotteidensa käytännöllisyyteen. Paineenalennusventtiili DB3U on kilpailukykyinen tunnettujen tuotteiden kanssa, joilla on hyvä laatu ja halvempi hinta. Huade Hydraulic on esitellyt Rexrothin huipputeknologiaa kahdesta pitkäaikaisesta yhteistyöstä Rexrothin kanssa. Kiinan hydrauliteollisuuden johtavana tuotemerkkinä Huade® paineenalennusventtiilit saavat laajan markkinoiden tunnustuksen ja käyttäjien luottamuksen. Kaikki yrityksen haarat ovat läpäisseet ISO9001, ISO14001 ja OH SAS18001. Huade® johtavat tuotteet ovat saaneet CCS-sertifikaatin (China Classification Society) ja niitä käytetään laajasti meriteollisuudessa.
|
Koko |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Virtaus (l/min) |
Kierreliitäntä |
100 |
200 |
400 |
600 |
||
|
Alalevyn asennus |
- |
200 |
- |
400 |
- |
600 |
|
|
Käyttöpaine (MPa) |
portit A,B,X.31.5 asti |
||||||
|
Vastapaine (portti Y) (MPa) |
31.5 asti |
||||||
|
Min. Säätöpaine (MPa) |
katso toimintakäyrät |
||||||
|
Max. Säätöpaine (MPa) |
10 tai 31.5 asti |
||||||
|
Paine nestettä |
Mineraaliöljy (NBR-tiivisteelle) tai fosfaattiesteri (FPM-tiivisteelle) |
||||||
|
Viskositeettialue (mm ²/s) |
10-800 |
||||||
|
Lämpötila-alue (℃) |
-30 - +80 |
||||||
|
Suuntaventtiilin koko |
katso suuntaventtiili 4WE5 |
||||||
Ominaisuudet:
▶ Alalevyn asennus
▶ Kierreliitäntä
▶ Asennus jakotukkiin
▶ 3 säätöelementtiä:
. Pyörivä nuppi
. Ruuvi sisäisellä kuusikulmiolla ja suojakorkilla
. Pyörivä nuppi asteikolla
▶ Solenoidiohjattu ohjaus asennetun suuntaventtiilin kautta
Sovellus:
Paineenalennusventtiiliä DB3U käytetään käyttöpaineen rajoittamiseen.
Tyypit DB3U paineventtiilit ovat pilottiohjattuja paineenalennusventtiilejä. Ne voidaan vaihtaa eri (2 tai 3 paineportaisiin) solenoideilla.
Paineenalennusventtiilit koostuvat pääasiassa pääventtiilistä. 4/3,4/1-suuntainen ohjausventtiili (tyyppi WE5...) ja kolme ohjausventtiiliä.
Virheettömässä tilassa paine portissa A säädetään ohjausventtiilillä (7).
Portissa A oleva paine vaikuttaa pääkelaan (1). Samanaikaisesti paine kohdistetaan ohjauslinjojen (12) ja (4) kautta, joissa on aukot (2) ja (3), pääkelan (1) jousikuormitteiselle puolelle ja lautaselle (6). ) ohjausventtiilissä (7). Jos paine portissa A ylittää jousella (8) asetetun arvon, lautanen
(6) avautuu jousta (8) vasten.
Signaali tästä tulee sisäisesti ohjauslinjojen (12) ja (4) kautta portista A. Paineneste pääkelan (1) jousikuormitteisella puolella virtaa nyt ohjauslinjan (3), lautasen (6) kautta. jousikammioon(9). Tyypillissä DB3U...30/... se virtaa sisäisesti ohjauslinjan (10) kautta säiliöön, tai tyypissä DB3U..30/..Y.. ulkoisesti portin Y kautta. Aukoista johtuen ( 2) ja (3) pääkelalla (1) tapahtuu painehäviö, yhteys portista A porttiin B on auki. Nyt paineneste virtaa portista A porttiin B pitäen samalla venttiilin asetetun käyttöpaineen.
Kun solenoidi "a" on kytkettynä: Paineen portissa A säädetään ohjausventtiilillä II.
Kun solenoidi "b" on kytkettynä: Paineen portissa A säädetään ohjausventtiilillä I.
Ohjausventtiilin (7) asetuspaineen tulee olla korkeampi kuin pilotin I ja II asetuspaine.
Kirjoita DB2U
Tyypin DB2U paineventtiilit koostuvat pääasiassa suuntasäätöventtiilistä (tyyppi WE5...) ja kolmesta ohjausventtiilistä, tämän venttiilin toiminta on periaatteessa sama kuin venttiilityypin DB3U.
paineenalennusventtiilin DB3U rakenne
Symbolit
