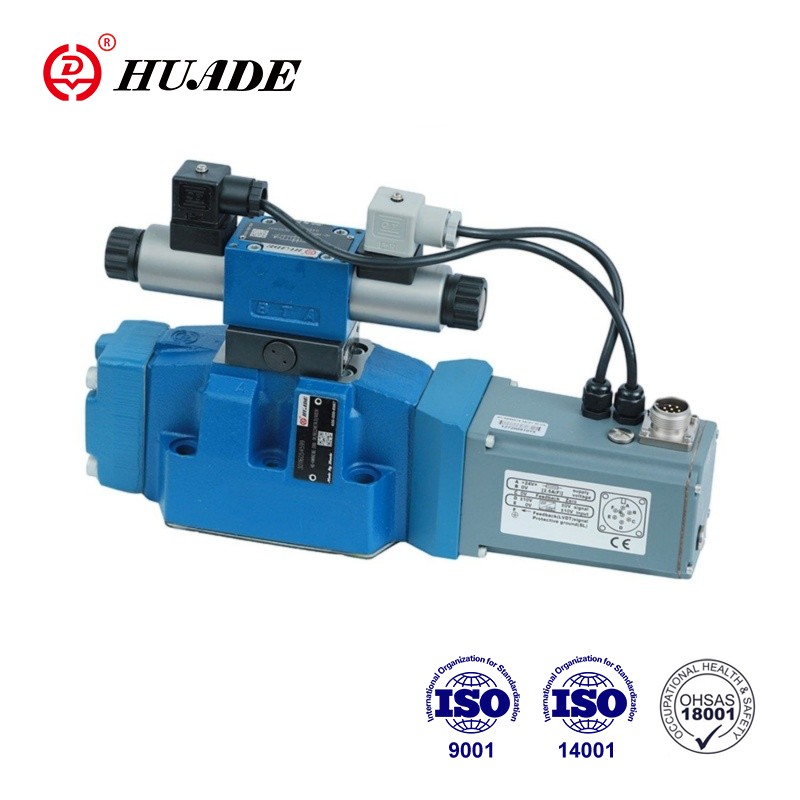

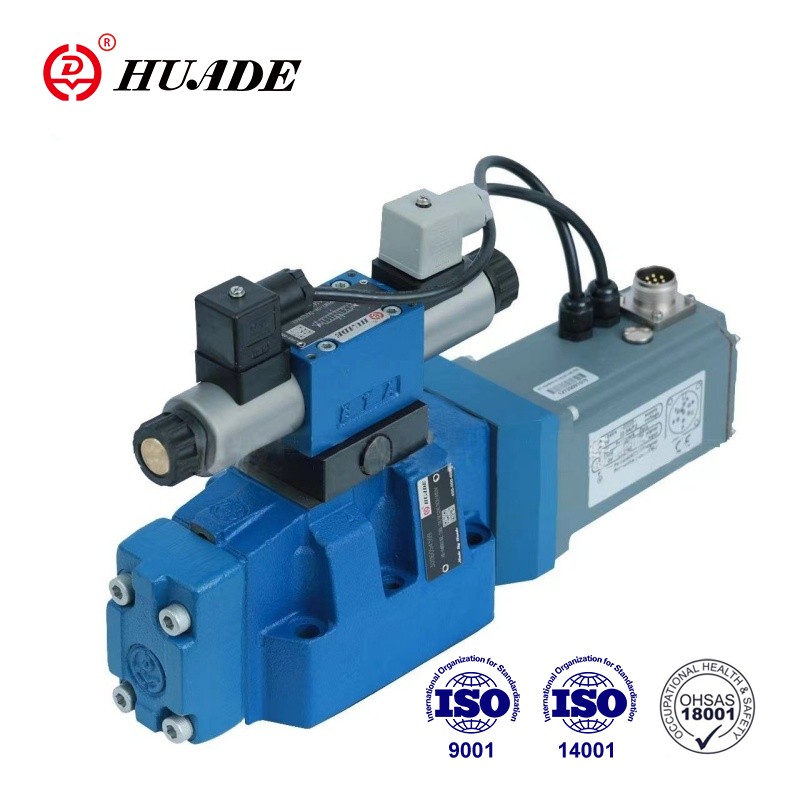

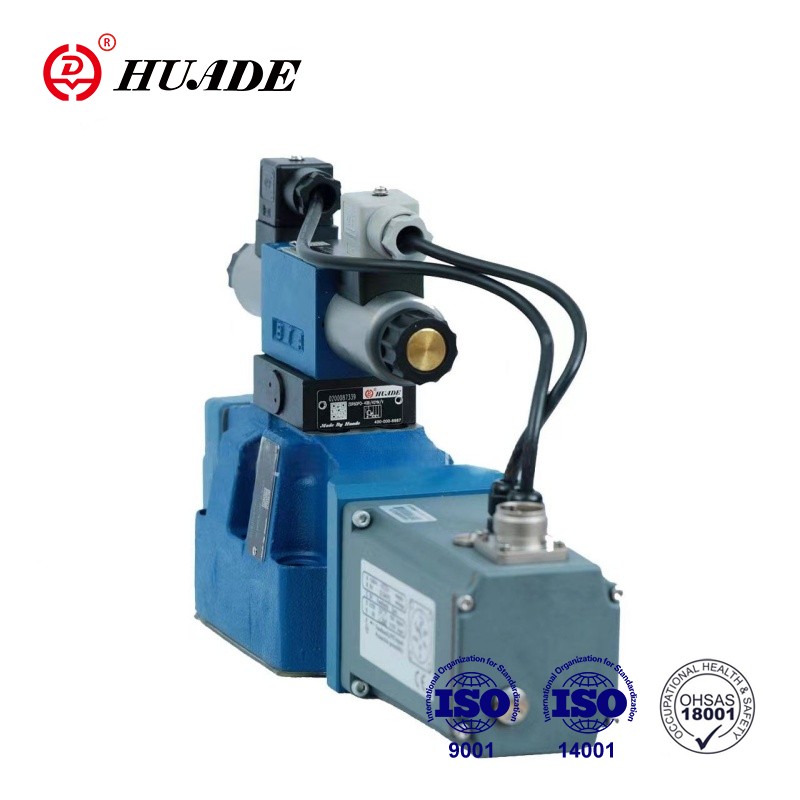

Tyypin 4WRTE proportioventtiilit ovat pilottiohjattuja suuntasäätöventtiilejä, joissa on sähköinen asennon palaute, integroitu elektroniikka (OBE) ja valinnainen kelan asennon valvonta. WRTE-4X:n suuri tarkkuus, nopea vaste ja vakaa ohjaus tekevät siitä avainkomponentin monissa teollisuusjärjestelmissä.
| Kenraali | ||||||
| koot | 10 | 16 | 25 | 27 | 32 | 35 |
| Paino (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Asennuspaikka ja käyttöönottotiedot | Mieluiten vaakasuora | |||||
| Ympäristön lämpötila-alue (°C) | -20..+50 | |||||
| Suurin säilytysaika (vuosia) | 1 * (jos säilytysolosuhteita noudatetaan; katso käyttöohjeet 07600-B) | |||||
| MTTF-arvot standardin EN ISO 13849 mukaan Vuodet | 150 (lisätiedot, katso tekninen tiedote 08012) | |||||
| Sen testit DIN EN 60068-2-6 mukaisesti | 10.. 2000 Hz /enintään 10 g / 10 jaksoa / 3 akselia | |||||
| Melutesti standardin DIN EN 60068-2-64 mukaan | 20...2000 Hz/10 gS /30 g huippu/30 min. /3 akselia | |||||
| Kuljetusiskun DIN EN 60068-2-27 mukainen | 15 g / 11 ms / 3 iskua / 3 härkää | |||||
| Kostea lämpö, syklinen, standardin DIN EN 60068-2-30 mukaan | Vaihtoehto 2 +25°C ... +55C, 90% ... 97% suhteellinen kosteus, 2 24 tunnin jaksoa | |||||
Ominaisuudet:
▶Muotoilu parantaa luotettavuutta ja turvallisuutta
1. Automaattinen paineen kompensointi päävaiheen ohjauskammioissa ohjausventtiilin avulla
2.Päälavan ohjauskela jousen keskiasennossa ja/tai offset-asennossa
3. Valinnaisesti kelan asennon valvonta
▶Joustava – sopii asennon, nopeuden ja paineen säätöön
▶Tarkka – korkea vasteherkkyys ja vähän hystereesiä
Sovellus:
Suhteellista suuntaventtiiliä WRTE-4X voidaan käyttää laajasti petrokemian, autoteollisuuden, älykkäiden laitteiden, sähköntuotannon, metallurgiateollisuuden ja muiden teollisuudenalojen alalla.
WRTE-4X-venttiili koostuu periaatteessa kolmesta pääkokoonpanosta:
1. Kotelo (1), jossa päälavan ohjauskela (2) ja valinnainen kelan asennon valvonta (13)
2. Integroitu elektroniikka (valinnaisesti elektroniikkasuojakalvolla (14)) ja päävaiheen induktiivinen asentoanturi (3)
3.Pilot-ohjausventtiili (4), jossa on ohjauskela/hylsyyksikkö (5), induktiivinen asentoanturi (6) ja paineen takaisinkytkentä päävaiheen ohjauskelan (2) keskiasentoon.
Jännitteettömillä suhteellisilla solenoideilla (7; 8) päälavan ohjauskelan (2) keskiasento keskitysjousen (9) ja paineen takaisinkytkennän ansiosta. Päälavan ohjauskelan (2) ohjaus pilotin ohjausventtiilin kautta ( 4)→ päälavan ohjauskela (2) on sijoitettu säädellysti. Ohjausohjausventtiilin (4) ohjauskelan ohjaus muuttamalla suhteellisten solenoidien (7;8) solenoidivoimaa. Komento- ja todelliset arvot integroidussa elektroniikassa. Ohjausöljyn syöttö ohjausventtiiliin sisäisesti portin P kautta tai ulkoisesti portin X kautta Ohjausöljyn paluu sisäisesti portin T kautta tai ulkoisesti Y:n kautta säiliöön. Komentoarvolla O V elektroniikka ohjaa päälavan ohjauskela (2) keskiasennossa.
Symboli Suhteellinen suuntaventtiili WRTE-4X
