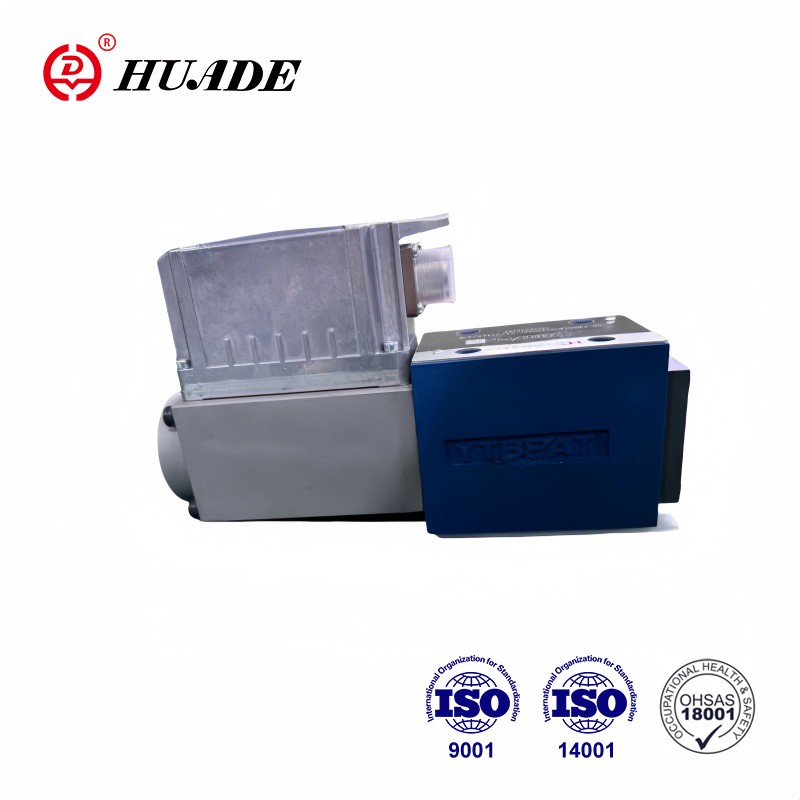

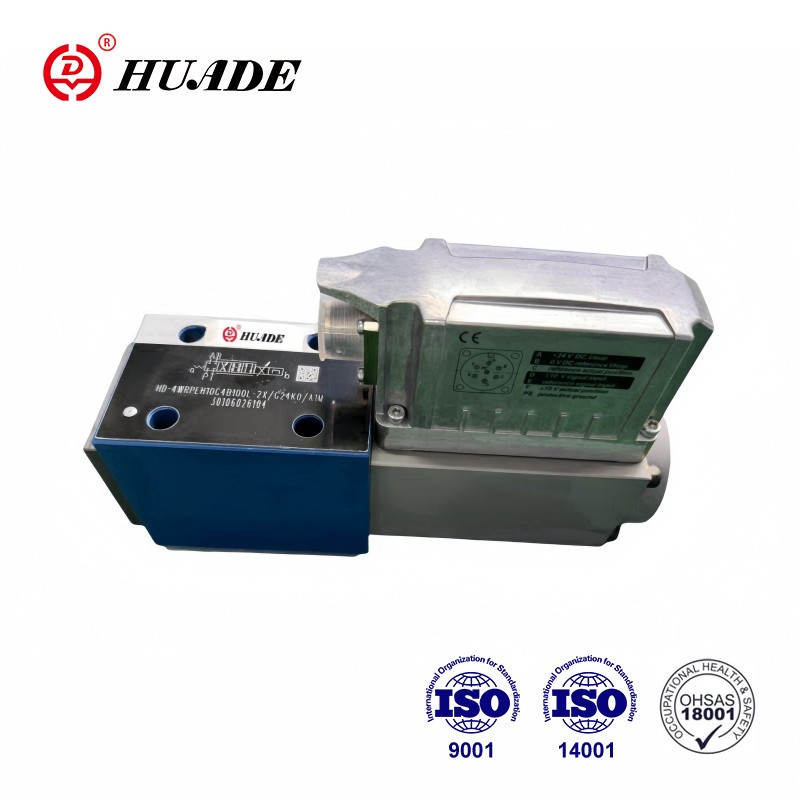

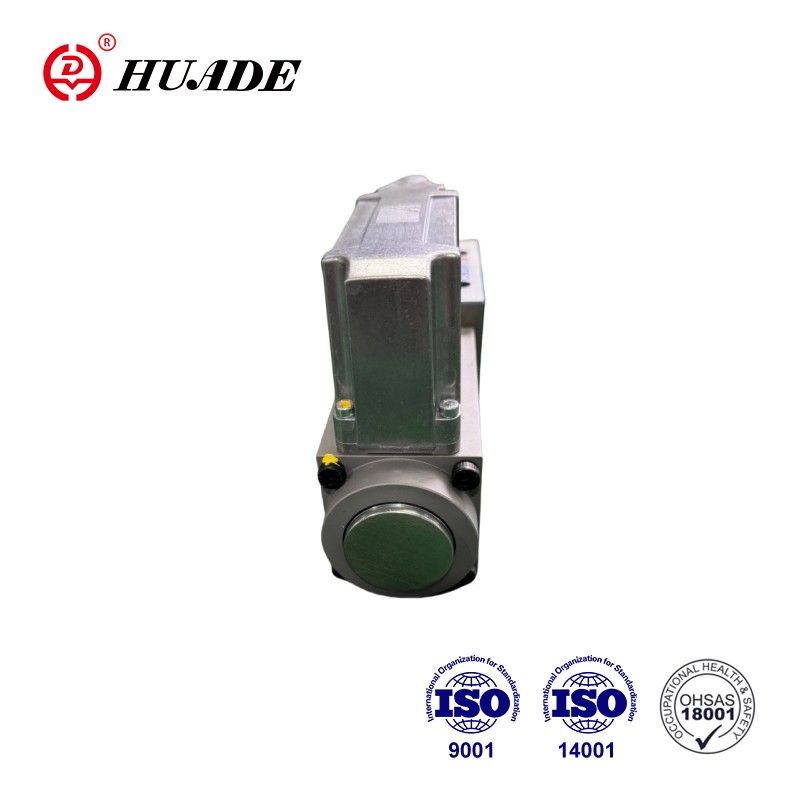

Tämä venttiili 4WRPEH-2X on suoraavaikutteinen servo-suhteellinen venttiili integroidulla digitaalitakselin ohjaimella ja Fieldbus-rajapinnalla. Kaksi kokoa, nimittäin koko 6 ja koko 10. 4WRPEH-2X on asennettu. 4WRPEH-2X: n integroidut elektroniset komponentit Vertaa määritettyjä ohjausarvoja todellisilla sijaintiarvoilla. Huaden suhteellinen servoventtiili on voittanut suuren maineen asiakkaidensa keskuudessa korkean suorituskyvyn ja alhaisemman hinnan vuoksi.
| Tekniset tiedot (lisätietoja on tietolomake!) | |||
| Yleinen | 6 | 10 | |
| Insta1laatio -asema | Mikä tahansa, on suositeltavaa priorisoida vaaka -asennus | ||
| Siirtokuvio | IS0 4401-03-02-05 | ||
| Työlämpötila (℃) | -20 ...+80 | ||
| Ympäristön lämpötila -alue (℃) | -20 ...+60 | ||
| Paino (kg) | 3 | 7.8 | |
| Hydraulinen (mitattu käyttämällä HLP46 ℃ = 40 ℃ ± 5 ℃) | |||
| Hydraulinen neste | Noudattaa DIN51524 ... 535 standardia ja voi tarjota pyynnöstä muita mediaa | ||
| Viskositeettialue | Suositeltu (MM2/S) | 20 ... 800 | |
| Suurin hyväksyttävä (mm2/s) | 10 ... 800 | ||
| Hydrauliöljyn lämpötila soi (℃) | -20 ...+60 | ||
| Suurin sallittu sallittu saastumisaste hydrauliöljyn -C1AnEness 1EVEL IS04406 (c): n mukaisesti | Luokka 18/16/13 | ||
| Virtaussuunta | Monimutkaiset symbolit | ||
| Sähkö- | ||
| Syklinen kestokerroin % | 100 (jatkuva toiminta) | |
| EN 60529: n mukaan suojausluokka | IP65 (jos käytetään sopivia ja oikein asennettuja pariutumisliittimiä) | |
| Toimitusjännite | Nimellisarvo VDC | 24 |
| VDC vähimmäis | 21 | |
| Enimmäis VDC | 36 | |
| Suurin jäännös Ripple VSS | 2 (virtalähteen jännite on 23 V 34 V)) | |
| Kulutus | 6 W | Enintään 40 |
| 10 W | Enintään 60 | |
Ominaisuudet:
▶ Suora kontrolloidut CROTNO -venttiilit NG6 ja NG10 servon laadunvalvonta -männän ja hihan kanssa
▶ Yksipuolinen toiminta, 4/4 vika-turvallinen sijainti kytkettynä
Kunto:
-Integroitu digitaalisen akselin ohjaustoiminto (IAC-R):
● tilavuuden virtausohjaus
● Aseman hallinta
● Paineenhallinta
● P/Q -toiminto
● Vapauta sijainti/paine ja sijainti/
Voimakeskukset:
● NC-toiminnallisuus (itsenäinen toiminta mahdollinen)
-Analog ja digitaaliset rajapinnat kohteen ja todellisten arvojen suhteen
● 4 x analogiset anturit (+/- 10 V tai 4..20 Ma) tai
● 1 x pituus mittausjärjestelmä (1 VSS tai SSI) ja 2 analogia
Anturit:
-Setpoint-esiasetus/todellinen arvon palauteanalogi (virta tai jännite) tai kenttäbusin kautta
- Analogiset/digitaaliset tulot/lähdöt konfiguroitavissa
- Valinnainen Canopen-, Modbus-, Ethernet/IP-, EtherCat- ja Profinet- ja muut väyläprotokollat voidaan käyttää valtavirran PLC: ien, ohjaimien, Orpper Computer Communication -viestinnän kanssa
Sovellus:
Suhteellisen servoventtiilin 4WRPEH-2x-funktio on, että integroidut elektroniset komponentit vertaavat määritettyjä ohjausarvoja todellisiin sijaintiarvoihin.
Rakenne:
Venttiilit sisältävät pääasiassa:
▷ Suora ohjattu ohjausventtiili ohjaussäätimellä ja servolaatuhihalla (1)
Suhteellinen sähkömagneetti venttiilin ytimen siirtymäpalaute (2)
▷ Integroitu digitaalisen akselin ohjain analogisilla ja digitaalisten anturien rajapinnalla ja kenttäyhteydellä (3)
Venttiilin toiminto:
Kontrollipoikkeaman tapauksessa kela aktivoidaan. Kelan magneettisen voiman muutosten vuoksi. CROTRO1 -venttiilin ydin vastustaa jousta säätämistä varten. Venttiilin kela-isku ja yli virran poikkileikkauspinta-ala. Suoraan verrannollinen ohjesignaaliin. Kun esiasetettu ohjausarvo on 0, elektroninen elementti. Säädä ohjausventtiilin ydin vastustamaan jousvoimaa ja siirrä se keskustaan. Kelmi ajaa venttiilin ytimen laittamaan passiivisessa tilassa
Se epäonnistuu turvallisessa asennossa.
-Liike-akselin ohjain toteuttaa seuraavat ohjaustoiminnot
• Tilavuuden virtausohjaus
• Aseman hallinta
• Paine/voimanohjaus
• Vapauta sijainti/paine ja sijainti/voimanohjaus
- Komennon arvo voidaan syöttää analogisen rajapinnan (X1) tai syötteen kautta väyläryhmän X4 kautta
-Todellinen arvo voidaan lukea analogisen rajapinnan (X1) kautta tai saada väylärajapinnan X4 kautta
- Ohjausparametrit voidaan asettaa väylän läpi
-Virheen diagnoosi
Integroidut elektroniset komponentit mahdollistavat ohjauksen seuraavissa vikaolosuhteissa, kela menettää tehon ja ohjausventtiilin ydin palaa vikaantuneen turvallisen asentoon.
• Power Force
• Venttiilin ytimen siirtymäanturi Open Circuit Vika
• Viestinnän epäonnistuminen
• 4-20 mA: n komentosignaali avoin piirikuva
• Ulkoinen siirtymäanturin toimintahäiriö
• Ulkoinen siirtymäanturin toimintahäiriö
