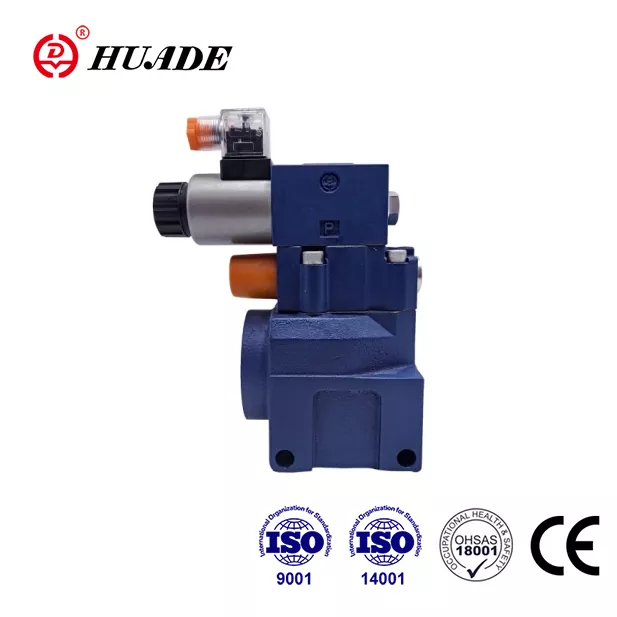

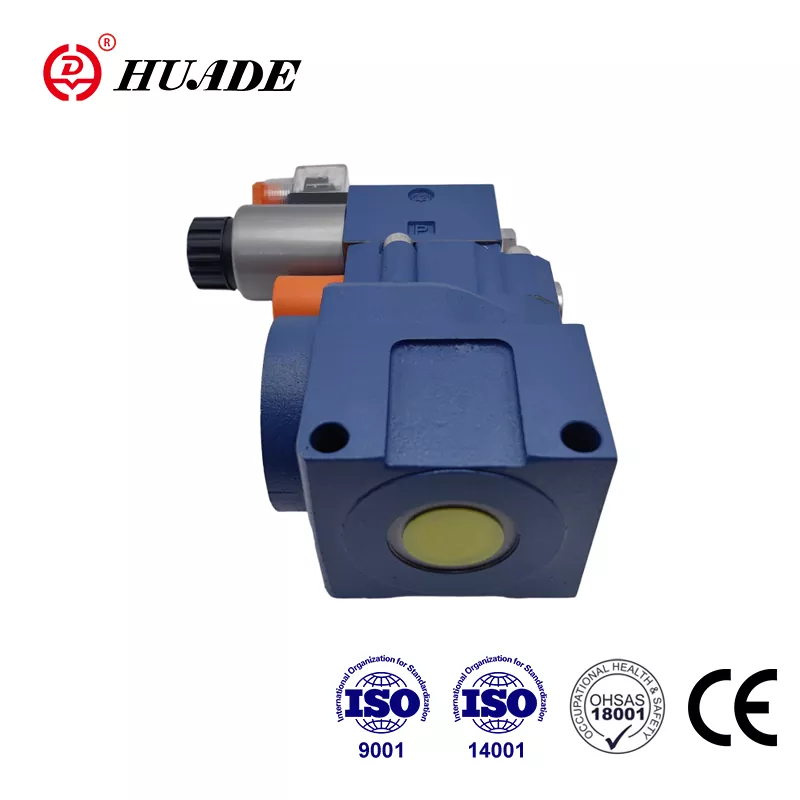

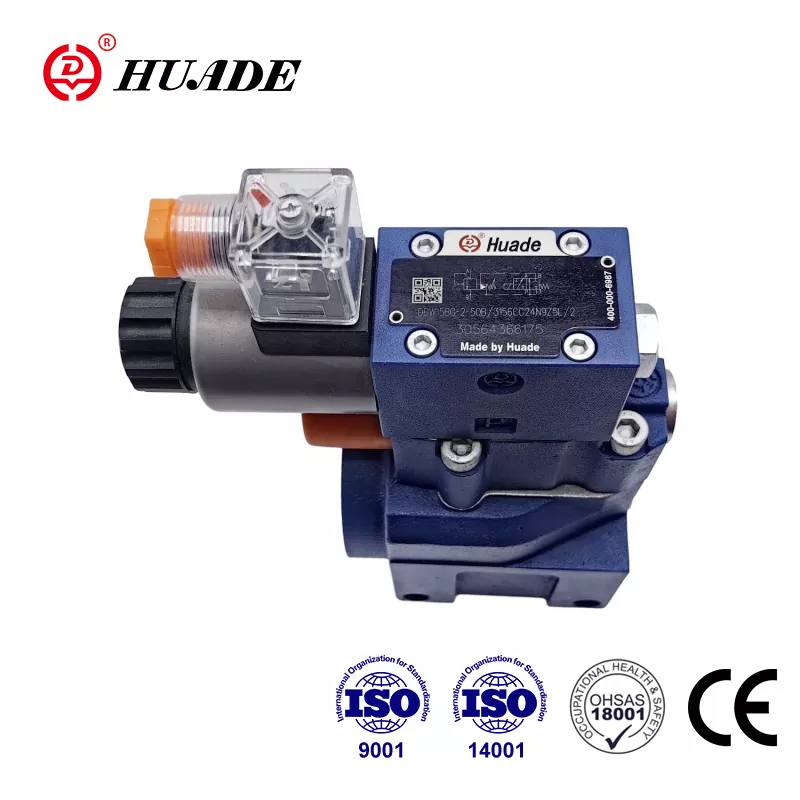

Paineenalennusventtiili DBW 20

• Tuoteominaisuudet: Pilottilla toimiva muotoilu, solenoidien purku, rexroth-yhteensopiva suorituskyky
• Tekniset tiedot: DBW 20 -sarja, jopa 35 MPa paine, 500 l/min virtausnopeus
• Sovellukset: Hydraulinen paineenhallinta ja järjestelmän suojaus

Huade-hydrauliikka tarjoaa usein hydrauliventtiilejä, joilla on samanlainen laatu kuin ensimmäisen linjan tuotemerkeillä, mutta edullisemmilla hinnoilla. Paineenalennusventtiili DBW 20 pystyy vastaamaan Rexrothia suorituskyvyn ja parametrien suhteen. Syynä on, että Huade-hydrauliikka on ottanut käyttöön huipputeknologian Rexrothista kahdesta pitkäaikaisesta yhteistyöstä Rexrothin kanssa. Valmistajana, jolla on huomattava lujuus hydraulisen siirron ja hallinnan alalla, Huade -hydraulinen kiinnittää enemmän huomiota niiden paineventtiilien käytännöllisyyteen, ja markkinat suosittelevat sitä. Kaikki yrityksen haarat ovat ohittaneet ISO9001, ISO14001 ja OH SAS18001. Huade® on kuuluisa kansallinen tuotemerkki Kiina tuotteiden luotettavan laadun ja vakaan suorituskyvyn vuoksi.

Paineenalennusventtiilin tuoteparametri DBW 20

Yleinen

Asennus

valinnainen

Paino

DB10

DB15

DB20

DB25

DB30

Sub -levy
asennus

DB (kg)

2.6

-

3.5

-

4.4

DBW (kg)

3.8

-

4.7

-

5.6

DBC (kg)

1,2 (Tyyppi DBW Lisää 1,2 kg

DBC10 tai 30 (kg)

1,5 (DBWC10 tai 30ADD 1,2 kg)

Kierteinen
yhteys

Db..g. (Kg)

5.3

5.2

5.1

5.0

4.8

Dbw..g. (Kg)

6.5

6.4

6.3

6.2

6.0

Suuntaventtiilien tekniset tiedot

Katso We6 .../...

Hydraulinen tekninen tieto

Suurin käyttöpaine porteissa A.B. X (MPA)

enintään 35,0

Enimmäispaine
Port Y

DB (MPA)

enintään 31,5

DBW.6A. (Standardisolenoidit) (MPA)

AC (DC) 10.0 AC (DC) 16,0

Dbw.6b. (Suuritehoiset solenoidit) (MPA)

AC (DC) 16.0

Asetettava paine

Vähimmäismäärä (MPA)

Virtausta riippuvainen (katso ominaiskäyrät)

Enimmäismäärä (MPA)

Enintään 5,0, 10,0, 20,0, 31,5, 35,0

Enimmäisvirta

DB10

DB15

DB20

DB25

DB30

Sub -asennus (l/min)

250

-

500

-

650

Kierteiset yhteydet (l/min)

250

500

500

500

650

Paineeneste

Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle)

Paineenesteen lämpötila -alue (℃)

-30 -+80

Viskositeettialue (mm ²/s)

10 - 800

Saastumisaste

NAS 1638 luokka 9.

Tuoteominaisuus ja paineenalennusventtiilin levitys DBW 20

Ominaisuudet:

▶ Sub -asennus

▶ Siirtokuvio DIN 24 340, Muoto E, ISO 6264 ja Cetop - RP 121H

▶ Putkiyhteys

▶ Aseta yhteys

▶ Kolme säätöelementtiä:

. Pyörivä

. Hex. Pääruuvi suojakorkilla

. Lukittava pyörivä nuppi asteikolla

▶ Solenoidilla toimiva purku sisäänrakennetun suuntaisen kelan venttiilin kautta


Sovellus:

Paineenalennusventtiilien päätehtävä DBW 20 on rajoittaa ja solenoidi käyttäytyvät ohjauspaineen purkamiseen.

Leikkaus ja paineenalennusventtiilin symbolit DBW 20

Yleinen

Pilottilla toimitettu paineenalennusventtiilit DBW koostuu pääasiassa pääventtiilistä (1) pääkelokokoonpanolla (3) ja pilottiventtiilillä (2) paineen säätöelementillä.

Paineenalennusventtiilin tyyppi DB

Port A: n paine toimii pääkeloon (3). Samanaikaisesti paine kohdistetaan ohjauslinjojen (6) ja (7) kautta, jotka on varustettu aukkoilla (4) ja (5), pääkelan (3) jousikuormitetulla puolella (3) ja palloilla (8) pilottivalvontaventtiilissä (2). Jos sataman A paine ylittää jousille asetetun venttiilin (9), pallo (8) aukeaa jousta (9) vasten.

Tämän signaali tulee sisäisesti ohjauslinjojen (10) ja (6) kautta Port A: sta A. PAINEEN Neste pääpuun jousikuormitetulla puolella (3) virtaa nyt ohjauslinjan (7) kautta aukon reikään (11) ja palloon (8) jousikammioon (12). Aukkojen (4) ja (5) johtuen painepisarasta tapahtuu pääkelolla (3), yhteys portista A porttiin B on auki. Nyt paineeneste virtaa portista A porttiin B säilyttäen asetetun käyttöpaineen.

Paineenalennusventtiili voidaan purkaa tai kytkeä toiseen paineeseen (toinen painevaihe) portin "x" kautta (15).

Paineenalennusventtiilin tyyppi DBW

Tämän venttiilin funktio on periaatteessa sama kuin venttiilityyppi DB

Purkistus pääkelolla (3) kuitenkin saavutetaan käyttämällä sisäänrakennettua suuntaventtiiliä (16).

DBW: n rakenne ... 50b


DBW: n symboli ... 50b


Huomautus

1.Hueste on suodatettava. Pienin suodattimen hienous on 20 ㎛.

2.Täiliön on oltava tiivistymässä ja ilmansuodatin on asennettava ilman sisäänkäynnille.

3.tuotteet ilman alilevyä poistuessaan tehtaalle, tarvittaessa, tilaa erityisesti.

4.Venven kiinnitysruuvit on oltava korkea intensiteetti (luokka 10.9). Valitse ja käytä niitä näytekirjassa luetetun parametrin mukaan.

5. Venttiiliin kytketyn pinnan karheus vaaditaan pinnan karheutta 0,8.

6. pariutumiskappaleen pintapinta on 0,01/100 mm.
