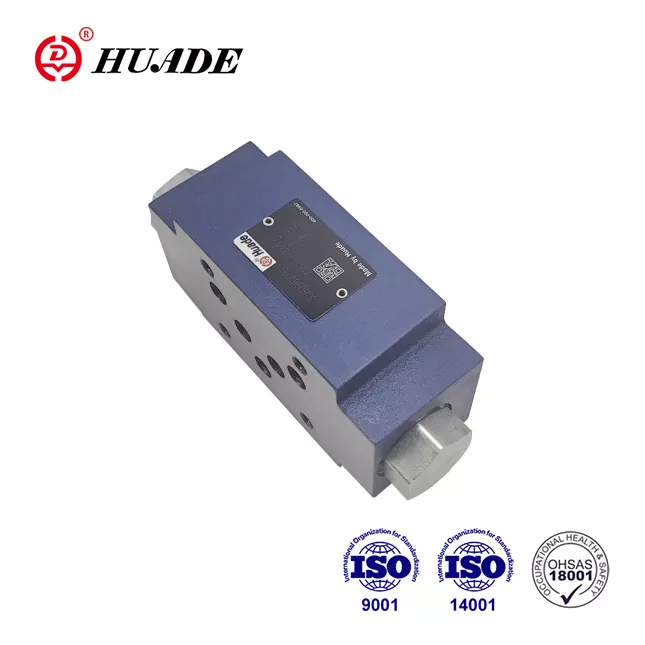

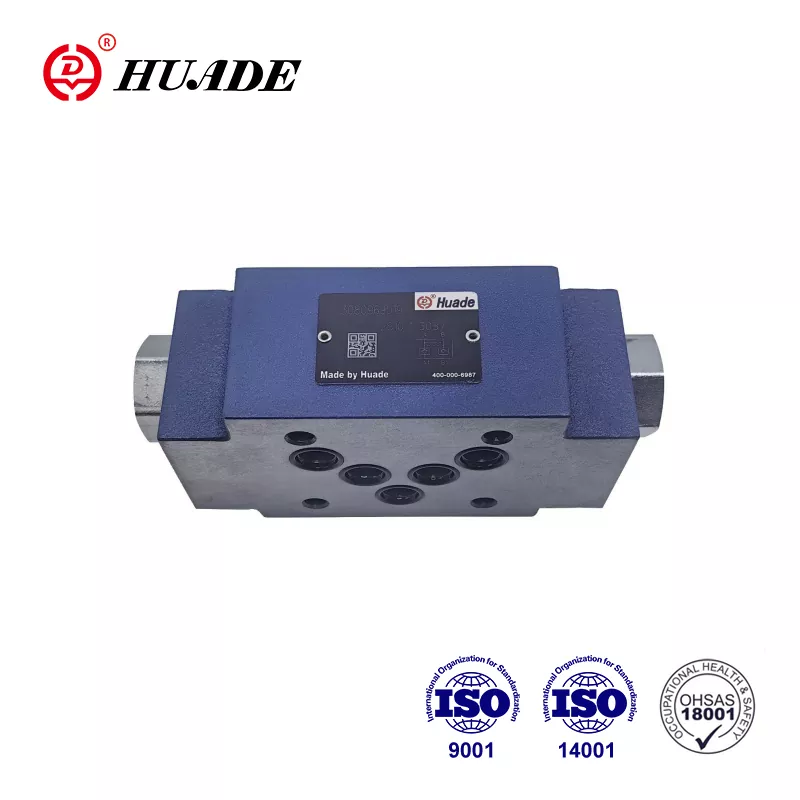

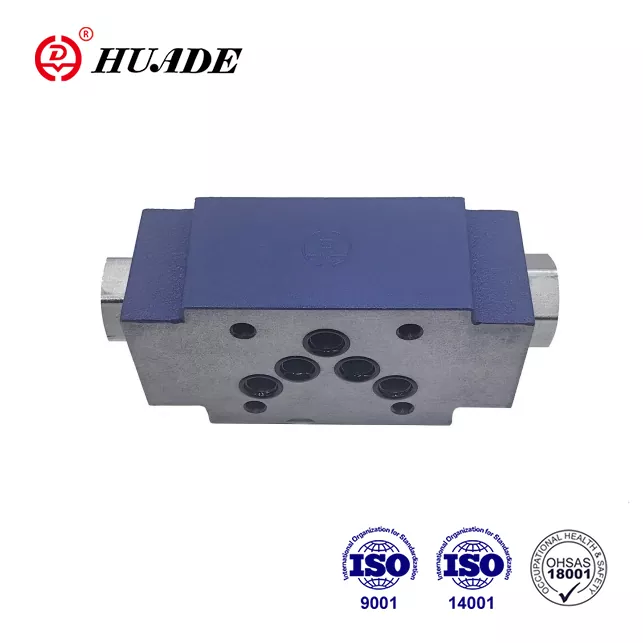

Takaiskuventtiili Sandwich Plate Z2S 10

uafilter toimittaa pääasiassa Huade® hydraulisia takaiskuventtiilejä ja korjaa hydraulijärjestelmiä useiden vuosien ajan Kiinassa. Olemme ainoa Beijing Huade Hydraulic Industrial Groupin valtuuttama ulkomainen jakelija vuodesta 2023 lähtien. Tämän takaiskuventtiilin kerroslevyn Z2S 10 hinta on edullisempi. Tällainen takaiskuventtiili myy hyvin Kiinassa ja ulkomailla. Huade® hydrauliset suuntaventtiilit kilpailevat tunnettujen tuotteiden kanssa hyvällä laadulla ja halvemmalla. Asetamme etusijalle laadun ja palvelun erinomaisuuden, ja kokeneet insinöörit tarjoavat oikea-aikaista teknistä tukea. Olemme sitoutuneet tekemään yhteistyötä yritysten kanssa maailmanlaajuisesti molemminpuolisen menestyksen saavuttamiseksi.

Lähetä kysely PDF Lataa

Tuotteen Kuvaus

Huade on sisällyttänyt Rexrothin uusinta teknologiaa seitsemän vuoden kokemuksen ansiosta yhteistyöstä Rexrothin kanssa vuodesta 1979. Huaden takaiskuventtiili Z2S 10 on edullinen vaihtoehto Rexrothin samalle sarjalle. Huade on läpäissyt kansainväliset standardit ISO9001, ISO14001 ja OH SAS18001. Jokainen takaiskuventtiili Z2S 10 käy läpi tiukat testit ennen tehtaalta lähtöä parhaan suorituskyvyn varmistamiseksi. Huade®-hydrauliventtiilejä käytetään laajasti suunnittelu- ja rakennuskoneissa, metallurgiassa, työstökoneissa, ympäristönsuojelussa, laivanrakennuksessa, ilmailuteollisuudessa, rautatiekuljetuksessa, öljy- ja petrokemianteollisuudessa, sotilasteollisuudessa ja muilla aloilla. Se on hyvin tunnettu kansallinen merkki Kiinassa. Se on tekniikaltaan edistyneempi ja kestävämpi kuin tämän linjan vastaavat tuotteet.

Takaiskuventtiilin kerroslevyn Z2S tuoteparametri 10

Koko	6	10	16	22
Suurin virtaus (l/min)	60:een	120:een	300:aan	450:een
Suurin käyttöpaine (MPa)	31.5 asti
Halkeilupaine (MPa)	Katso ominaiskäyrät
Ohjeet	Katso symbolit
Pinta-alasuhde	A1/A2=1:3	A1/A2=1:11,45	A1/A2 = 1:11,8	A1/A2 = 1:13,6
Pinta-alasuhde	A1/A2=1:3	A3/A2 = 1:2,86	A3/A2 = 1:2,8	A3/A2 = 1:2,8
Paine nestettä	Mineral oils(for NBR seal) or phosphate ester(for FPM seal)
Painenesteen lämpötila-alue (℃)	-30+80
Viskositeettialue (mm2/s)	2,8-500
Paino (kg)	noin 0,8	noin 3	noin 6.5	noin 12

Tuoteominaisuus ja takaiskuventtiilin kerroslevy Z2S 10 sovellus

Features:

▶ Käytetään pystysuoraan pinoamiseen

▶ Yhden tai kahden huoltoportin vuotamattomaan sulkemiseen

▶ Siirtokuvio Din 24 340 lomakkeelle A, ISO4401 ja CETOP - RP 121H

Sovellus:

Tätä pilottikäyttöistä tarkistusventtiiliä Z2S käytetään pystysuoraan pinoamiseen. Se voi tiivistää yhden tai kaksi toimivaa öljyporttia ilman vuotoa tarpeen mukaan.

Takaiskuventtiilin kerroslevyn Z2S 10 toiminnot, osa ja symbolit

Takaiskuventtiilit tyyppi Z2S 10 ovat sandwich-levyrakenteisia. Niitä käytetään yhden tai kahden huoltoportin vuotamattomaan sulkemiseen jopa pitkiä aikoja. Vapaa virtaus tapahtuu A1:stä A2:een tai B1:stä B2:een. Virtaus kohdassa A1 B1 vastakkaiseen suuntaan on estetty. Kun nestettä virtaa A1:stä A2:een, puolaa (1) painetaan ja se työnnetään oikealle, jolloin palloventtiili (2) aukeaa, joka sitten avaa lautasen (3). Venttiilin oikean sulkeutumisen varmistamiseksi suuntaventtiilin A2 B2 huoltoportit on kytkettävä tankkiin neutraaliasennossa.

Z2S:n symboli

Leikkausnäkymä Z2S 10:stä

Tyypillinen Z2S-piiriesimerkki
