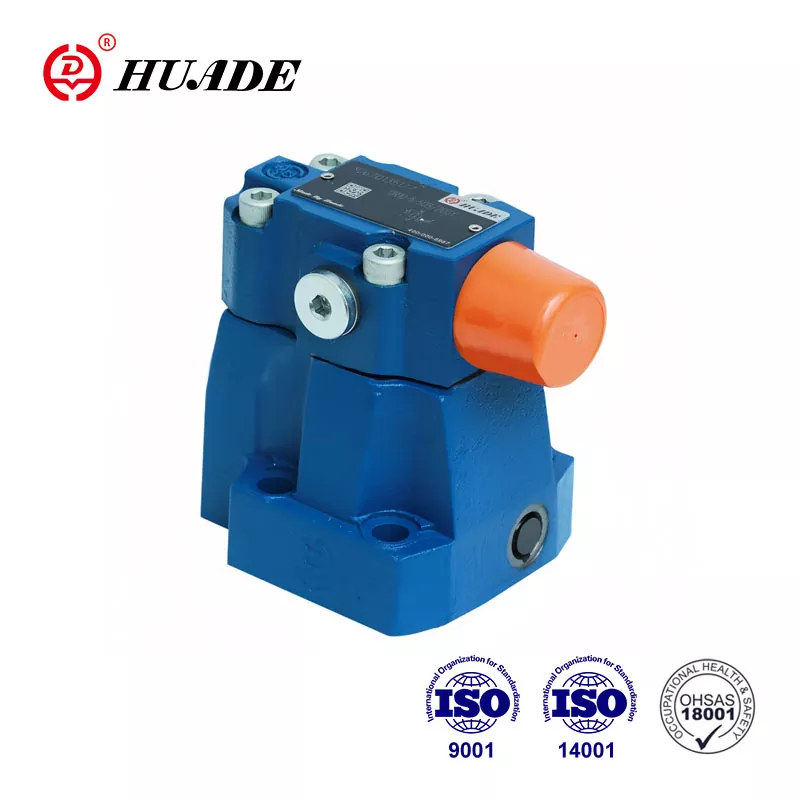

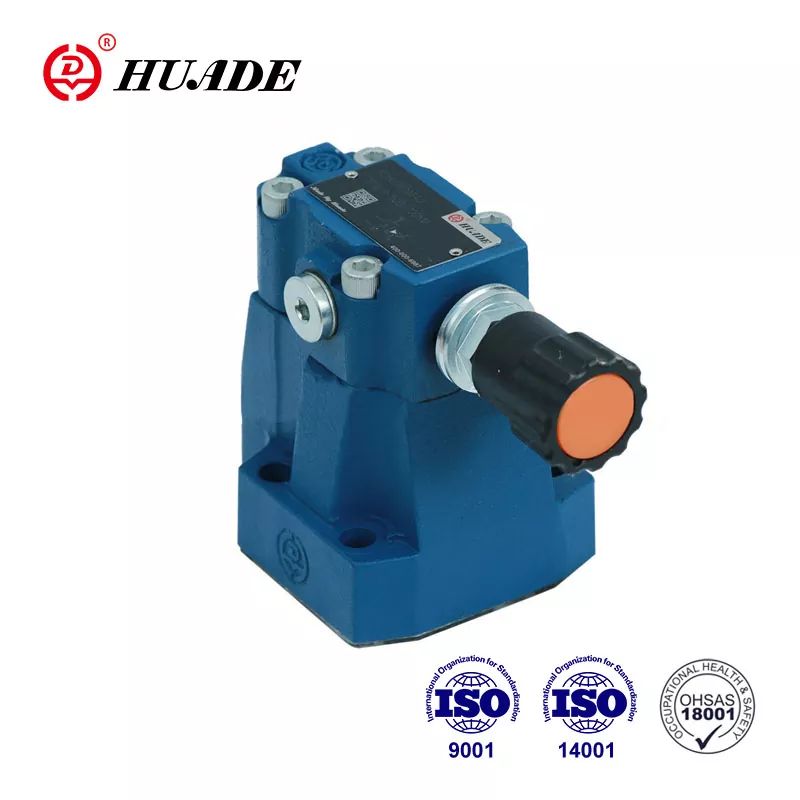

Paineen säätämiseen käytetään tyypin DR 20 paineenalennusventtiiliä. Esittelemällä Rexrothin edistyksellisen teknologian ja edistyneimmät valmistuslaitteet kaikkialta maailmasta, Huade® paineenalennusventtiilit ovat laadukkaita ja edullisia. Huade on tunnettu kiinalainen kansallinen tuotemerkki, ja sen tuotteita käytetään laajalti monilla aloilla, kuten konepajateollisuudessa, vesiensuojelussa, työstökoneissa, öljy- ja petrokemianteollisuudessa jne.
|
Tulopaine, portti B (MPa) |
31.5 asti |
|||
|
Lähtöpaine, portti A (MPa) |
5.0, 10.0, 20.0, 31.5 asti |
|||
|
Vastapaine, portti Y (MPa) |
31.5 asti |
|||
|
Suurin virtaus (alustalle kiinnitys) (l/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Max. virtaus (kierreliitännät) (l/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Neste |
Mineraaliöljy (NBR-tiivistettä varten) tai |
|||
|
Nesteen lämpötila-alue (℃) |
-30 - +80 |
|||
|
Viskositeettialue (mm ²/s) |
10 - 800 |
|||
|
Saastumisen ystävä |
Suurin sallittu aste |
|||
|
Ominaiset käyrät (mitattu v = 41 mm2/s ja t = 50 ℃) |
||||
Ominaisuudet:
▶ Alalevyn asennus
▶ Kierreliitännät
▶ Jakotukin asennukseen
▶ 4 säätöelementtiä:
. Pyörivä nuppi
. Hiha kuusikulmiolla ja suojakorkki,
. Lukittava kiertonuppi asteikolla
. Pyörivä nuppi asteikolla
▶ 4 paineasetusta valinnainen takaiskuventtiili (vain venttiilin alalevyasennukseen)
Sovellus:
Ohjauspaineenalennusventtiili DR 20 on tarkoitettu alentamaan järjestelmän painetta.
Paineventtiilit tyyppi DR 20 ovat pilottitoimisia paineenalennusventtiilejä, joita ohjataan toisiopiiristä. Ne koostuvat periaatteessa pääventtiilistä (1), jossa on pääkelan sisäosa (3) ja ohjausventtiilistä (2), jossa on paineensäätöelementti.
Lepotilassa venttiilit ovat auki, neste pääsee vapaasti kulkemaan portista B porttiin A pääkelan sisäosan (3) kautta.
Portissa A oleva paine vaikuttaa pääkelan alapuolelle. Samanaikaisesti ohjausventtiilissä (2) olevaan palloon (6) kohdistuu paine päämännän (3) jousikuormitteisella puolella olevan aukon (4) ja aukon (5) kautta. Vastaavasti se vaikuttaa palloon (6) aukon (7), ohjauslinjan (8), takaiskuventtiilin (9) ja aukon (10) kautta. Jousen (11) asetuksen mukaan paine muodostuu pallon (6) eteen, aukkoon (5) ja jousikammioon (12) pitäen ohjausmäntä (13)
avoin asento. Neste voi virrata vapaasti portista B porttiin A pääkelan sisäosan (3) kautta, kunnes paine portissa A ylittää jousella (11) asetetun arvon ja avaa pallon (6).
mäntä (13) siirtyy sulkemisasentoon.
Haluttu alennettu paine saavutetaan, kun saavutetaan tasapaino portin A paineen ja jouselle (11) asetetun paineen välillä. Ohjausöljyn tyhjennys jousikammiosta (14) säiliöön tapahtuu ulkoisesti ohjauslinjan (15) kautta.
Vapaa paluuvirtaus portista A paikkaan B voidaan saavuttaa asentamalla valinnainen takaiskuventtiili (16).
Painemittariliitännällä (17) voidaan valvoa alennettua painetta portissa A.
DR 20...50B -levyasennustyypin rakenne
DR ...50B symbolit
