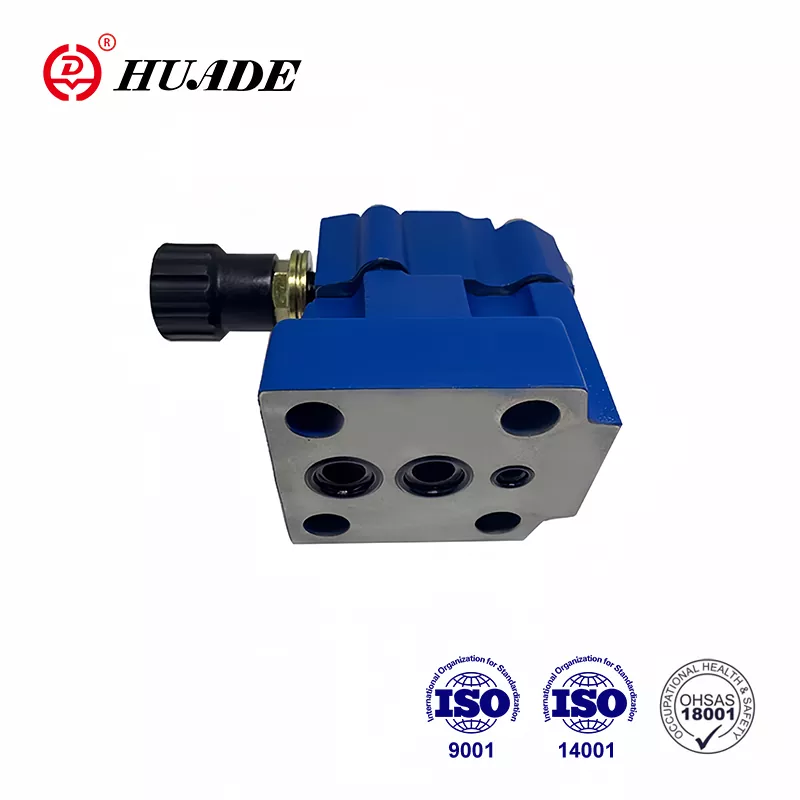

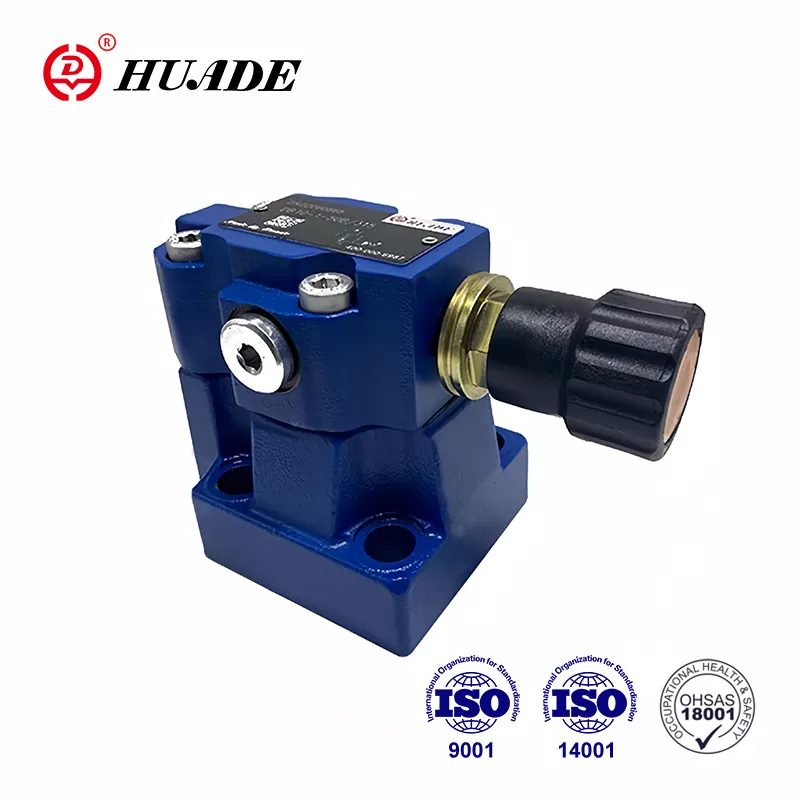

Paineenalennusventtiili DB 20
  • Paineenalennusventtiili DB 20Paineenalennusventtiili DB 20
  • Paineenalennusventtiili DB 20Paineenalennusventtiili DB 20

Paineenalennusventtiili DB 20

• Tuoteominaisuudet: Pilottiohjattu muotoilu, solenoidiset purkamisominaisuudet, Rexroth DB 20 yhteensopiva
• Tekniset tiedot: enimmäismäärä 35,0 MPa paine, 500 l/min virtausnopeus, sub -pallot/kierteitetty kiinnitys
• Sovellukset: Hydraulinen paineen rajoitus- ja ohjausjärjestelmät

Muihin vastaaviin tuotteisiin verrattuna Huade® -paineenalennusventtiilit ovat edistyneempiä tekniikassa ja kestävämpiä tällä alalla. Tyyppi DB 20 -venttiilit voivat korvata Rexrothin tarjoaman DB 20: n. Tehdas on sitoutunut tarjoamaan asiakkaille korkealaatuisia ja vakaita hydraulisia paineventtiilejä. Se on ottanut käyttöön yli 750 edistynyttä tuotantolaitetta ympäri maailmaa. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Huade®-hydrauliset venttiilit ovat suhteellisen halpoja verrattuna maailmankuuluihin tuotemerkkeihin. Korkean laadun ja alhaisen hinnan vuoksi Huade -hydrauliikka on houkutellut monia asiakkaita kotona ja ulkomailla ja voittanut kuluttajien laajan tunnustuksen.

Paineenalennusventtiilin tuoteparametri DB 20

Yleinen

Asennus

valinnainen

Paino

DB10

DB15

DB20

DB25

DB30

Sub -levy
asennus

DB (kg)

2.6

-

3.5

-

4.4

DBW (kg)

3.8

-

4.7

-

5.6

DBC (kg)

1,2 (Tyyppi DBW Lisää 1,2 kg

DBC10 tai 30 (kg)

1,5 (DBWC10 tai 30ADD 1,2 kg)

Kierteinen
yhteys

Db..g. (Kg)

5.3

5.2

5.1

5.0

4.8

Dbw..g. (Kg)

6.5

6.4

6.3

6.2

6.0

Suuntaventtiilien tekniset tiedot

Katso We6 .../...

Hydraulinen tekninen tieto

Suurin käyttöpaine porteissa A.B. X (MPA)

enintään 35,0

Enimmäispaine
Port Y

DB (MPA)

enintään 31,5

DBW.6A. (Standardisolenoidit) (MPA)

AC (DC) 10.0 AC (DC) 16,0

Dbw.6b. (Suuritehoiset solenoidit) (MPA)

AC (DC) 16.0

Asetettava paine

Vähimmäismäärä (MPA)

Virtausta riippuvainen (katso ominaiskäyrät)

Enimmäismäärä (MPA)

Enintään 5,0, 10,0, 20,0, 31,5, 35,0

Enimmäisvirta

DB10

DB15

DB20

DB25

DB30

Sub -asennus (l/min)

250

-

500

-

650

Kierteiset yhteydet (l/min)

250

500

500

500

650

Paineeneste

Mineraaliöljy (NBR -tiivisteelle) tai fosfaattiesterille (FPM -tiivisteelle)

Paineenesteen lämpötila -alue (℃)

-30 -+80

Viskositeettialue (mm ²/s)

10 - 800

Saastumisaste

NAS 1638 luokka 9.


Tuoteominaisuus ja paineenalennusventtiilin levitys DB 20

Ominaisuudet:

▶ Sub -asennus

▶ Siirtokuvio DIN 24 340, Muoto E, ISO 6264 ja Cetop - RP 121H

▶ Putkiyhteys

▶ Aseta yhteys

▶ Kolme säätöelementtiä:

. Pyörivä

. Hex. Pääruuvi suojakorkilla

. Lukittava pyörivä nuppi asteikolla

▶ Solenoidilla toimiva purku sisäänrakennetun suuntaisen kelan venttiilin kautta

Paineenalennusventtiilin db 20 funktio, osa ja symbolit

Yleinen

Tyypit DB -paineventtiilit ovat ohjaajakäyttöisiä paineenalennusventtiilejä.

Niitä käytetään ohjauspaineen rajoittamiseen.

Paineenalennusventtiilit (DB) koostuvat pääasiassa pääventtiilistä (1) pääkelokokoonpanolla (3) ja ohjausventtiilillä (2) paineen säätöelementillä.

Paineenalennusventtiilin tyyppi DB

Port A: n paine toimii pääkeloon (3). Samanaikaisesti paine kohdistetaan ohjauslinjojen (6) ja (7) kautta, jotka on varustettu aukkoilla (4) ja (5), pääkelan (3) jousikuormitetulla puolella (3) ja palloilla (8) pilottivalvontaventtiilissä (2). Jos sataman A paine ylittää jousille asetetun venttiilin (9), pallo (8) aukeaa jousta (9) vasten.

Tämän signaali tulee sisäisesti ohjauslinjojen (10) ja (6) kautta Port A: sta A. PAINEEN Neste pääpuun jousikuormitetulla puolella (3) virtaa nyt ohjauslinjan (7) kautta aukon reikään (11) ja palloon (8) jousikammioon (12). Tyypissä db ... 50b/... se virtaa sisäisesti ohjauslinjan (13) kautta säiliöön tai tyypissä db..50/.. y..lesterny kautta ohjauslinjan (14) kautta. Aukkojen (4) ja (5) johtuen painepisarasta tapahtuu pääkelolla (3), yhteys portista A porttiin B on auki. Nyt paineeneste virtaa portista A porttiin B säilyttäen asetetun käyttöpaineen.

Paineenalennusventtiili voidaan purkaa tai kytkeä toiseen paineeseen (toinen painevaihe) portin "x" kautta (15).


DB: n rakenne ... 50b


DB: n symboli ... 50b


Huomautus

1.Hueste on suodatettava. Pienin suodattimen hienous on 20 ㎛.

2.Täiliön on oltava tiivistymässä ja ilmansuodatin on asennettava ilman sisäänkäynnille.

3.tuotteet ilman alilevyä poistuessaan tehtaalle, tarvittaessa, tilaa erityisesti.

4.Venven kiinnitysruuvit on oltava korkea intensiteetti (luokka 10.9). Valitse ja käytä niitä näytekirjassa luetetun parametrin mukaan.

5. Venttiiliin kytketyn pinnan karheus vaaditaan pinnan karheutta 0,8.

6. pariutumiskappaleen pintapinta on 0,01/100 mm.
