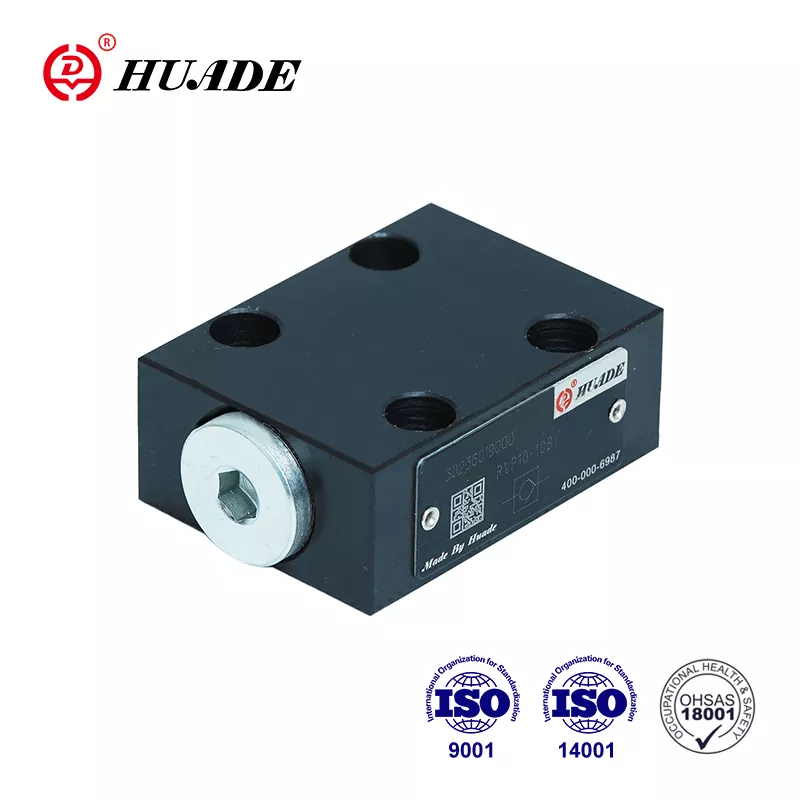

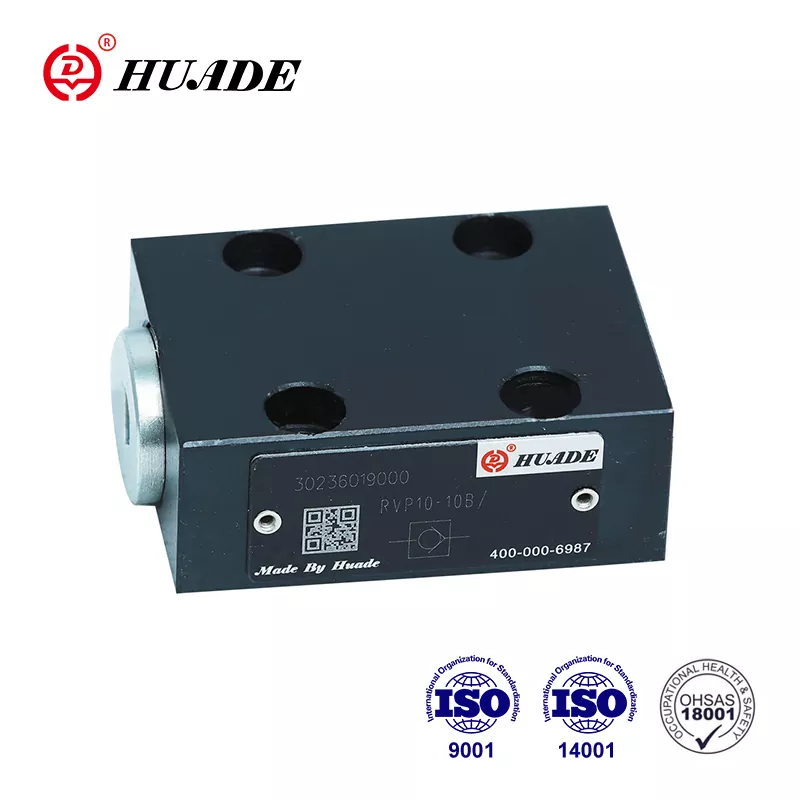

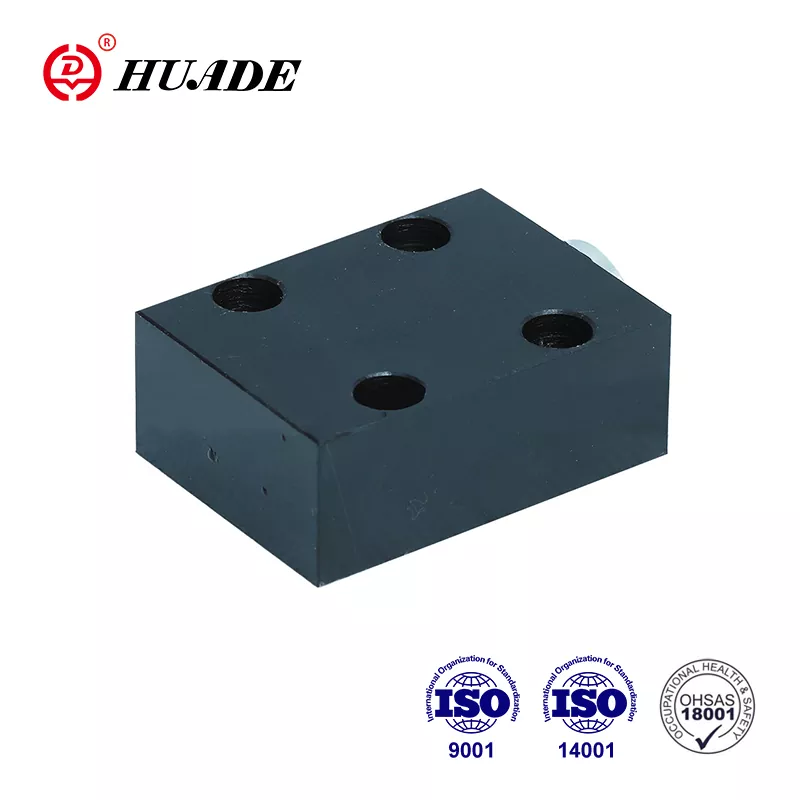

Kiinan ja Saksan hallitusten välinen strateginen yhteistyö vuonna 1979, Huade on sisällyttänyt Rexrothin huipputeknologian. Huade®-takaiskuventtiili RVP 12 on yhteensopiva Rexrothin RVP 12:n kanssa. Huaden hyödyke on saavuttanut kansainväliset standardit, nimittäin ISO9001, ISO14001 ja OH SAS18001. Tehdas painottaa suuresti laatua hyvän tarkastusjärjestelmän avulla varmistaakseen kaikkien takaiskuventtiilien RVP 12 erinomaisen laadun ennen tehtaalta lähtöä. Huaden tuotteita voidaan käyttää laajasti sotateollisuudessa ja muilla aloilla Kiinassa. Tämä on luotettava merkki Kiinassa.
|
Tekniset tiedot |
|||||||||
|
Koko |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Käyttöpaine, max (MPa) |
31.5 |
||||||||
|
Avautumispaine (MPa) |
0.05 |
||||||||
|
Paine nestettä |
mineraaliöljyjä tai fosfaattiesteriä |
||||||||
|
Painenesteen lämpötila-alue (℃) |
-30+80 |
||||||||
|
Viskositeettialue (mm2/s) |
2,8-500 |
||||||||
|
Kiinnitysasento |
valinnainen |
||||||||
|
Paino (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Ominaisuudet:
▶ Alalevyn liitäntä
▶ Vuotamaton sulkeminen yhteen suuntaan
Sovellus:
Takaiskuventtiiliä RVP 12 käytetään pääasiassa pumpun ulostulossa vastapaineventtiilinä ja ohitusventtiilinä.
Takaiskuventtiili RVP 12 on iskuventtiilirakenne, jossa on pieni painehäviö. Rakennekaavio on alla olevan kuvan mukainen. Sen tehtävänä on mieluiten sulkea virtausvuoto vapaasti yhteen suuntaan ja sallia vapaa virtaus vastakkaiseen suuntaan. Se koostuu pohjimmiltaan kotelosta (1), lautasesta (2) puristusjousesta (3) ja jousen istukasta (4). ). Iskun (2) isku, jota ohjataan sen ulkohalkaisijalla, on rajoitettu mekaanisella pysäyttimellä. Sisäänrakennettu puristusjousi (3) tukee sulkemisliikettä. Lisäksi puristusjousi (3) pitää lautasen (2) suljetussa asennossa, vaikka venttiilin läpi ei ole virtausta.
Symboli
Rakennekaavio
①Kotelo ②Poppet ③jousi ④jousiistuin
1. Neste on suodatettava. Suodattimen vähimmäishienoisuus on 20 ㎛.
2. Säiliön tulee olla tiivis ja ilman sisääntuloon on asennettava ilmansuodatin
3. Tuotteet ilman alalevyä tehtaalta lähtiessä, jos tarvitset niitä, tilaa erikseen.
4. Venttiilin kiinnitysruuvien tulee olla korkean intensiteetin tasoa (luokka 10.9). Valitse ja käytä niitä mallikirjassa lueteltujen parametrien mukaisesti
5. Venttiiliin liitetyn pinnan karheus on 0,8.
6. Vastakappaleen pintakäsittely vaaditaan 0,01/100 mm.
