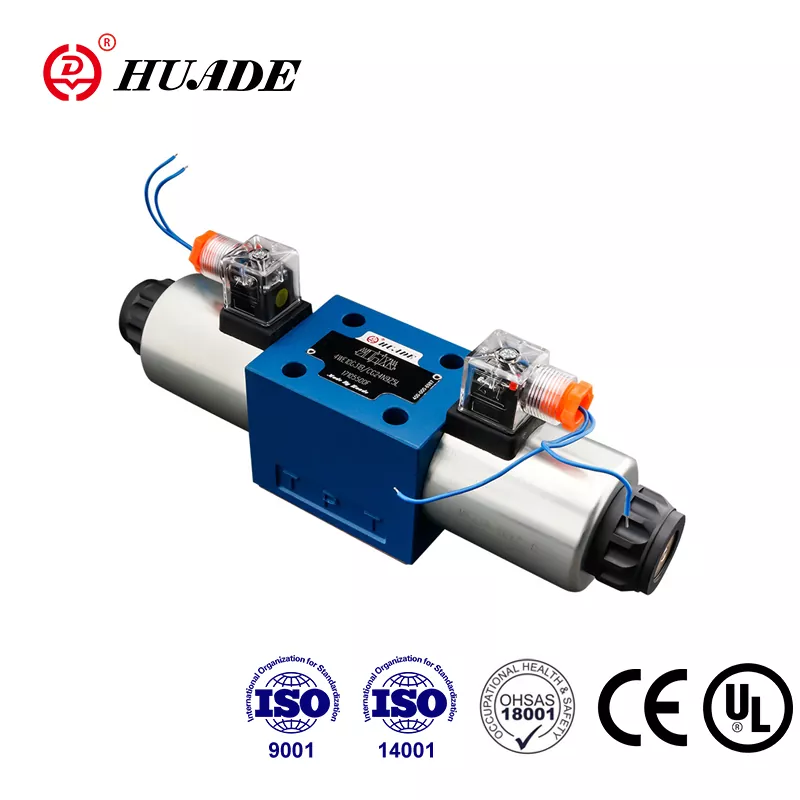

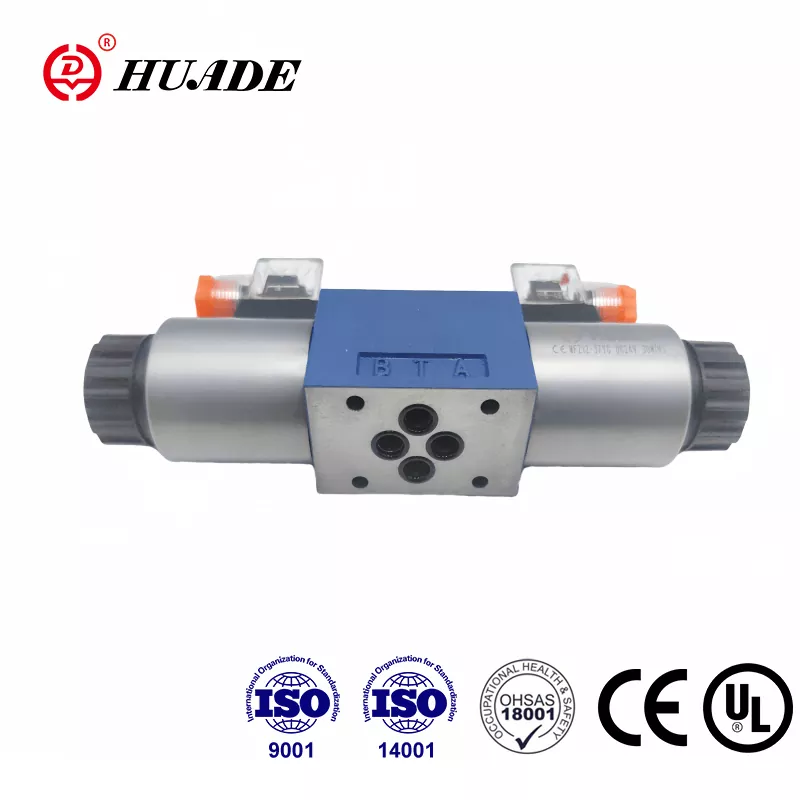

Beijing Huade Hydraulic perustettiin vuonna 1979, ja siitä on nyt kehittynyt suuri valtion omistama yritysryhmä, joka on erikoistunut hydraulisten venttiilien ja laitteiden suunnitteluun, valmistukseen ja huoltoon. Huade® suuntaluistiventtiili tyyppi 4WE 10 D on edullinen vaihtoehto samalle Rexrothin tarjoamalle mallille. Solenoidisuuntaventtiilisarja on läpäissyt CE- ja UL-sertifikaatit. Venttiilit pakataan vakiopakkauksiin, joissa on väärentämisenestotarrat. Tehdas on läpäissyt laatujohtamisen, ympäristöjohtamisen sekä työterveys- ja turvallisuusjohtamisen järjestelmäsertifioinnit. Huade®-hydraulisia suuntaventtiilejä käytetään laajalti laivojen ohjauslaitteen hydraulijärjestelmässä, kääntönosturijärjestelmässä ja säädettävän nousun potkurin hydraulijärjestelmässä, Huade omistaa valtavan asiakasryhmän meriteollisuudessa.
|
Käyttöpaine max. |
Portit A.B.P (MPa) |
31.5 asti |
|
Portit T (MPa) |
16 |
|
|
Virtaus max (l/min) |
120 |
|
|
Poikkileikkaus (kytkentäasento 0): |
Symbolilla Q n. 6 % nimellisalasta |
|
|
Paine nestettä |
Mineraaliöljyt (NBR-tiivisteille) tai fosfaattiesteri (FPM-tiivisteille) |
|
|
Painenesteen lämpötila-alue （℃) |
-30+80 |
|
|
Viskositeettialue (mm2/s) |
2,8-500 |
|
|
Paino (kg) |
Venttiili 1 solenoidilla |
5,1 (DC), 4,3 (AC) |
|
Venttiili 2 solenoidilla |
6,7 (DC), 5,1 (AC) |
|
Ominaisuudet:
▶ Suorasolenoidikäyttöinen suuntaluistiventtiili vakiona
▶ Märkäpintaiset DC- tai AC-solenoidit irrotettavilla keloilla
▶ Täydelliset ääriviivat
▶ Kelat voidaan vaihtaa avaamatta painetiivistä kammiota
▶ Valittavissa joko keskus- tai yksittäiset sähköliitännät
▶ Valinnainen käsinvaihto
▶ Pitkä käyttöikä
▶ Siirtokuvio Din 24 340 lomakkeelle A, ISO 4401 ja CETOP - RP 121H
Sovellus:
4WE 10 D on solenoidikäyttöinen suuntaluistiventtiili. Se ohjaa nesteen käynnistystä, pysäytystä ja suuntaa.
Suuntaventtiilit käsittävät periaatteessa kotelon (1), yhden tai kaksi solenoidia (2), ohjauskelaa (3) ja yhden tai kaksi palautusjousta (4). Lepotilassa ohjauskela (3) pidetään keskiasennossaan tai alkuasennossaan palautusjousien (4) avulla (paitsi impulssirullien tapauksessa). Ohjauskelaa (3) ohjataan märillä tappisolenoideilla (2). Solenoidin (2) voima vaikuttaa ohjauskelaan (3) ja siirtää sen lepoasennosta haluttuun pääteasentoon. Tämä mahdollistaa vapaan virtauksen P:stä A:hen ja B:stä T:hen tai P:stä B:hen ja A:sta T:hen.
Kun solenoidi (2) on jännitteettömänä, ohjauskela (3) palautetaan alkuperäiseen asentoonsa palautusjousen (4) avulla.
Valinnainen käsinvaihto (5) sallii ohjauskelan (3) siirtämisen ilman, että solenoidit kytkeytyvät päälle.
WE 10 30B -sarjan rakennekaavio
1. Neste on suodatettava. Suodattimen vähimmäishienoisuus on 20 ㎛.
2. Säiliön tulee olla tiivis ja ilman sisääntuloon on asennettava ilmansuodatin
3. Tuotteet ilman alalevyä tehtaalta lähtiessä, jos tarvitset niitä, tilaa erikseen.
4. Venttiilin kiinnitysruuvit on valittava ja käytettävä mallikirjassa lueteltujen parametrien mukaisesti
5. Venttiiliin yhdistetyn pinnan karheus on 0,8.
6. Vastakappaleen pintakäsittely on 0,01/100 mm.
