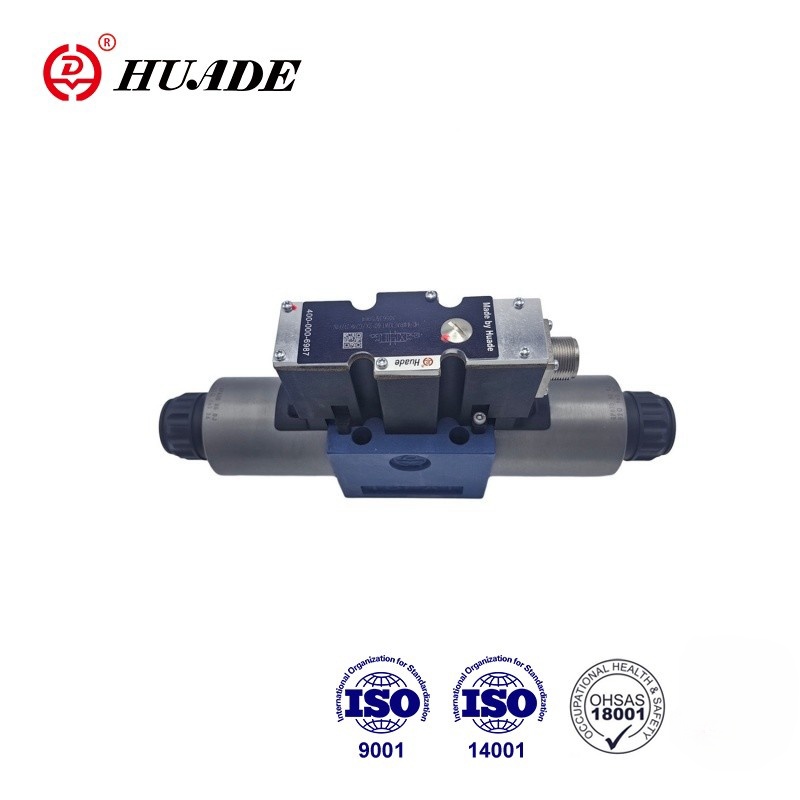

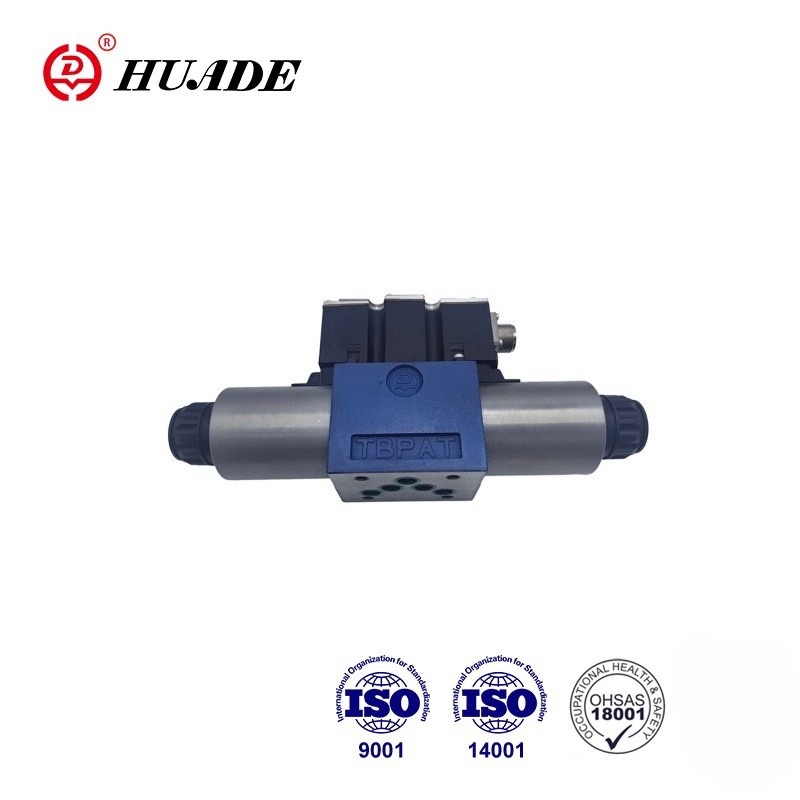

4WRAE-2X-sarja on suhteellinen suuntaventtiili, jossa on suoratoiminen suhteellinen solenoidi. Sitä käytetään virtausnopeuden ja nesteen virtauksen suunnan ohjaamiseen. Tuotteen laatu on luotettava ja suorituskyky vakaa. Huade® korkealaatuisella sähkömagneettisella suhteellisella suuntaventtiilisarjalla 4WRAE-2X on luotettava laatu ja vakaa suorituskyky. Se voi korvata saman Rexrothin tarjoaman sarjan.
| Hydraulinen | |||
| Venttiilin tyyppi | HD-WRA | HD-WRAE | |
| Käyttöpaine (MPa) | Portti A,P,B | 31.5 | 31.5 |
| Portit T | 21 | 21 | |
| Nimellisvirtaus qv nom arvolla △ P=1MPa | NS6 (l/min) | 7, 15 ja 26 | |
| NS10 (l/min) | 30 ja 60 | ||
| Saastumisaste (μm) | ≤20 | ||
| Hystereesi (%) | ≤5 | ||
| Kääntövirhe (%) | ≤1 | ||
| vasteherkkyys (%) | ≤0,5 | ||
| Paine nestettä | Mineraaliöljy tai fosfaattiesteri | ||
| Viskositeettialue | 20 ~ 380 | ||
| Ympäristön lämpötila-alue (℃) | -20 - +80 | -20 - +50 | |
| Paino (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Sähköinen | |||
| Sähköinen, solenoidi | |||
| Venttiilin tyyppi | HD-WRA | HD-WRAE | |
| Jännitteen tyyppi | DC | ||
| Jänniteohjattu (V) | ±10 | ||
| Max.virta solenoidia kohden (A) | 2.5 | ||
| Solenoidin kelan vastus (Ω) | Kylmä arvo 20 ℃ | 2 | |
| Max. lämmin arvo | 3 | ||
| Velvollisuus | 100 % | ||
| Kelan lämpötila (℃) | +150 asti | ||
| Venttiilin suojaus DIN40050 | IP65 | ||
| Sähkö, ohjauselektroniikka | |||
| ohjauselektroniikka | HD-VT-VSPA2-1-1X/ | integroitu venttiiliin | |
| Syöttöjännite | Nimellisjännite VDC | 24 | |
| Alempi raja-arvo V | 21/22 | 19 | |
| Yläraja-arvo V | 35 | ||
| Vahvistimen virrankulutus | I max A | 1.8 | |
| Max. tehoimpulssivirta A | 3 | ||
Ominaisuudet:
▶ Alalevyasennukseen
▶Suoratoiminen suhteellinen venttiili virtauksen suunnan ja määrän säätämiseen
▶ Jousikeskitetty ohjauskela
▶ Integroitu ohjauselektroniikka, liitäntä A1 tai F1 tyypille 4WRAE
▶ Käyttö suhteellisilla solenoideilla, joissa on keskikierre ja irrotettava kela
▶ Ohjauselektroniikka tyypille 4WRA
Sovellus:
4/2- ja 4/3-tie 4WRAE-2X-sarjan suhteelliset suuntaventtiilit on suunniteltu suoraan ohjattaviin komponentteihin alalevyasennukseen. 4WRA 6 W30-2X suhteellista suuntaventtiiliä käytetään ohjaamaan hydraulinesteen virtausta ja suuntaa.
4WRAE 10 W1-60-2X suhteelliset venttiilit koostuvat periaatteessa: Kotelo (1) asennuspinnalla Ohjauskela (2) puristusjousilla (3), Solenoidit (4) keskikierteellä, Valinnainen integroitu venttiilielektroniikka (5).
HD-4WRA(E)...2X/...
Kun solenoidit (4) ovat jännitteettömiä, ohjauskela (2) pysyy keskiasennossa puristusjousilla (3).
Ohjauskelan (2) suora käyttö aktivoimalla suhteellinen solenoidi.esim. solenoidin "b" (4) ohjaus. Ohjauskelaa (2) siirretään vasemmalle sähköisen tulosignaalin suhteessa. Kytkentä P:stä A:han ja B:hen T aukkomaisten poikkileikkausten kautta, joilla on progressiiviset virtausominaisuudet. Solenoidin (4) jännitteetön poisto. Ohjauskela (2) palautetaan keskiasentoon puristusjousen (3) avulla.
Suhteellisen suuntaventtiilin rakenne 4WRA -2X
HD-4WRA(E)...A-2X
Periaatteessa tämän venttiiliversion toiminta vastaa venttiilin, jossa on 3 puola-asentoa, toimintoa. Venttiileissä, joissa on 2 puola-asentoa, on kuitenkin vain solenoidi "a". Toisen verrannollisen solenoidin tilalle on asennettu pistoke (5) NS 6:lle tai NS 10:lle kansi (5).
Huomautus tyypille 4WRA 6..-2X/...
Säiliön letkun tyhjentymistä tulee välttää. Asianmukaisissa asennusolosuhteissa on asennettava vastapaineventtiili (vastapaine noin 0,2 MPa).
