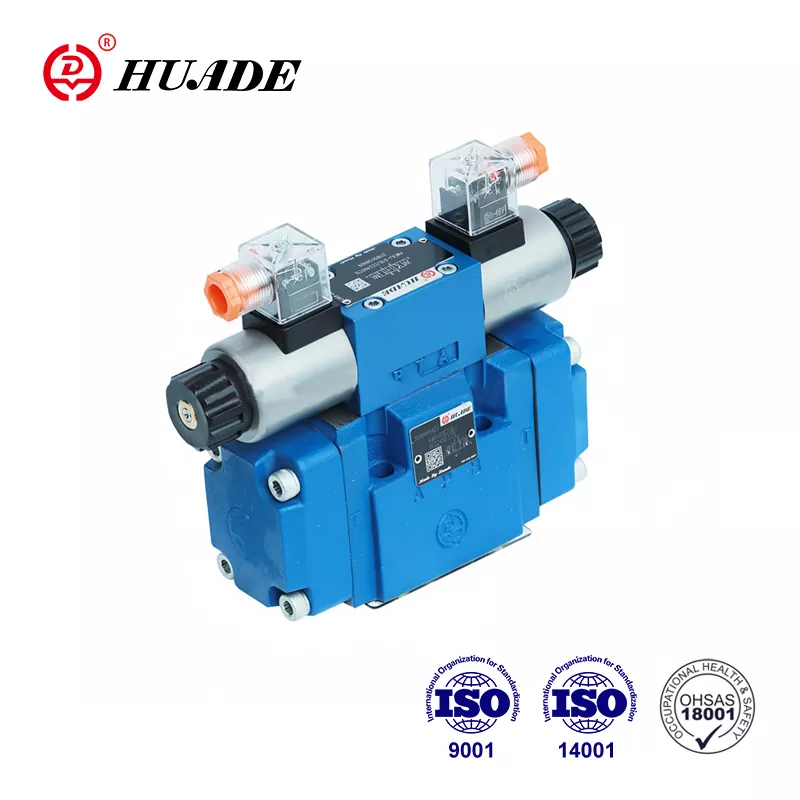

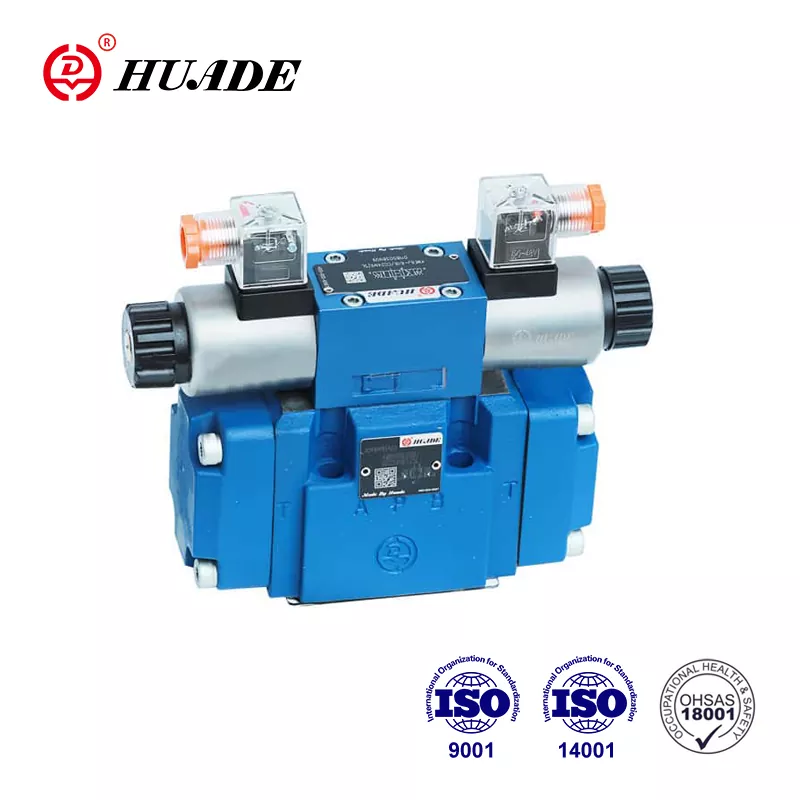

Suuntaohjausventtiili 4Weh 16 J

• Tuoteominaisuudet: Sähköhydraulinen toiminta, Rexroth-yhteensopiva suunnittelu, sub-asennus
• Tekniset tiedot: 4WEH16-sarja, Max 35 MPa käyttöpaine, märkä-nasta DC/AC-solenoidit
• Sovellukset: tekniikan koneet, työstötyökalut, laivanrakennus, ilmailu, rautatieyhteys

Lähetä kysely PDF Lataa

Tuotteen Kuvaus

Kiinan ja Saksan hallitusten välisen strategisen kumppanuuden kautta vuonna 1979 perustettu Huade Hydraulicilla on ollut kaksi pitkäaikaista yhteistyökokemusta Rexrothin kanssa. Huade® 4Weh 16 J Electro -hydraulinen suuntaohjausventtiili on halpa vaihtoehto samassa sarjassa olevalle rexroth -venttiilille. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Huade -hydraulinen stressiä laatuun. Hydrauliventtiilien korkean laadun varmistamiseksi tehtaalla on yli 750 kappaletta edistyneitä tuotantolaitteita, jotka on tuotu ympäri maailmaa. Huade® -hydraulisia tuotteita käytetään laajasti suunnittelu- ja rakennuskoneissa, työstötyökaluissa, ympäristönsuojelussa, laivanrakennuksessa, ilmailu-, rautatieyhteydessä, sotilasteollisuudessa ja muissa aloissa.

Suuntaohjausventtiilin tuoteparametri 4Weh 16 J

Tyyppi 4Weh16
Käyttöpaine, max. (MPA) -Port p, a, b		H-4Weh16	4Weh16
		35	- 28
Satama T	Pilottiöljyn tyhjennys ulkoinen (MPA)	25	25
	Pilotin öljyn tyhjennys sisäinen (MPA)	Solenoidi (DC)	Solenoidi (AC)
		klo 16	10 -vuotiaana
		Painekeskeinen on mahdotonta 3-aseman venttiili öljyn tyhjennyksen lentämiseksi sisäinen
Satamat	Pilottiöljyn tyhjennys ulkoinen (MPA)	= 16	～ 10
Pilottipaine min.	Pilottiöljyn tyhjennys ulkoinen (MPA) Pilottiöljyn sisäinen (MPA)	3-aseman venttiili, 1,2 2-aseman venttiili, jousen offset 1,2 2-aseman venttiili hydraulisella siirtymällä 1,2


	Pilottiöljyn sisäinen (MPA)	Kelalle C, F, G, H, P, T, V, Z, S (esikuormituksen avulla venttiili tai riittävän suuri virtaus) 0,45
Käyttöpaine. enintään (MPA)		25
Hydraulinen neste		Mineraaliöljyt tai fosfaattiesteri
Paineenesteen lämpötila -alue （℃）		-30 ～+80
Viskositeettialue (MM2/S)		10 ～+800

Tuoteominaisuus ja suuntaohjausventtiilin käyttö 4Weh 16 J

Ominaisuudet:

▶ Venttiilit, joita käytetään nesteen virtauksen alkamispysähdyksen ja suuntaa hallintaan

▶ Sähköhydraulinen toiminta (WEH), hydraulinen toiminta (WH)

▶ jakoasennukseen

▶ Jousi- tai painekeskeinen, jousi- tai hydraulinen siirtymä

▶ Märkäpin DC tai AC-solenoidit, valinnainen

▶ Manuaalinen ohitus, valinnainen

▶ Sähköyhteys yksilöllisenä tai keskusyhteenä

▶ Siirtymisajan säätö, valinnainen

▶ Esikuormaventtiili pääventtiilin P-kanavassa, valinnainen

▶ Apuvälineet tietolomakkeeseen

Iskun säätö pääkelolla, valinnainen

Iskun säätö- ja/tai päätyasennon osoitin, valinnainen

Mekaaninen tai induktiivinen rajakytkin (läheisyystyyppi) pääkelolla, valinnainen

▶ Siirtokuvio DIN 24 340 -muoto A, ISO 4401 ja Cetop - RP 121H

Sovellus:

Suuntaohjausventtiilit 4Weh 16 J käytetään nesteen virtauksen aloituspysähdyksen ja suunnan hallintaan.

Toiminnot, suuntaohjausventtiili 4Weh 16 J

Suuntaventtiilit tyyppi 4Weh ..

Tyypin venttiilit ovat suuntaiset kelaventtiilit sähköhydraulisella toiminnalla

Suuntaventtiilit koostuvat pohjimmiltaan pääventtiilistä kotelolla (1), pääohjauskelolla (2), yksi tai kaksi paluujousta ja pilottiventtiilistä (4) yhdellä tai kahdella solenoidilla.

Pääventtiilin pääohjauskelo (2) pidetään neutraalissa tai alkuperäisessä asennossa joko jouset.

Leikkauskuva 4WEH: sta
