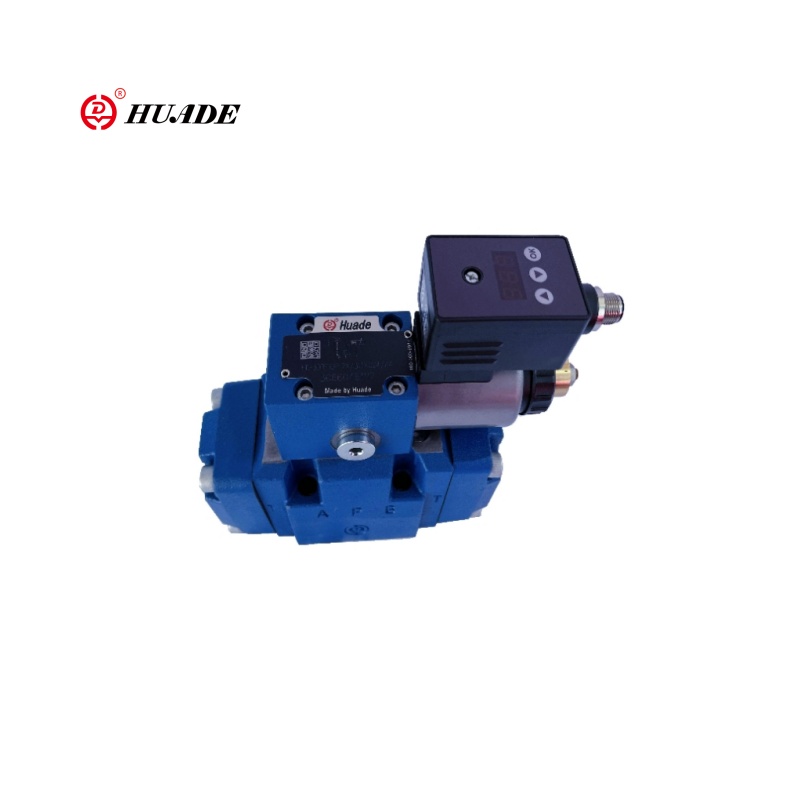

Suhteellisen paineen vähentävä venttiili 3dree-7x

Kolmitiepilottitoimenpiteinen suhteellisen paineen vähentävä venttiili 3DREE-7X on venttiilin 3DRE-sarjan päivitetty tai modifioitu malli, jolla on suurempi ohjaustarkkuus tai lisätoiminnot (kuten integroitu elektroninen ohjausmoduuli). Tämän suhteellisen venttiilin ydintehtävä on poistopaineen säätäminen suhteessa sähköisten signaalien kautta ja paineenhallinnan ja purkaminen kolmisuuntaisen suunnittelun läpi (p → A, A → T), joka soveltuu hydraulisiin järjestelmiin, jotka vaativat dynaamista ja tarkkaa paineesta.

Suhteellisen paineen vähentävän venttiilin 3DRE-7x-tuoteparametri

Suhteellisen paineen vähentävän venttiilin 3DREE-7X-tuoteparametri

Ominaisuudet:

▶ 3-suuntainen versio

▶ Toiminta suhteellisen solenoidin avulla pyörivällä kelalla

▶ jakoasennukseen

▶ Siirtokuvio ISO 4401: n mukaisesti

▶ Suurin paineen rajoitus, valinnainen

▶ Venttiili ja ohjauselektroniikka yhdestä lähteestä

▶ Integroitu elektroniikka (OBE) (Tyyppi HD-3DRE (M) E):

- Pieni valmistustoleranssi komentoarvopaineominaisuuskäyrälle

▶ Ulkoinen ohjauselektroniikka (Tyyppi HD-3DRE (M)

▶ Lineaarisen komennon arvopaineen ominaiskäyrä

Sovellus:

Suhteellista paineen vähentävää venttiiliä 3DREE-7X käytetään pääasiassa teollisuusautomaatiossa ja työstötyökaluissa, kaivinkoneet/kuormaimissa, hydraulisissa komponenttitestipenkeissä, tuulivoimantuotantojärjestelmissä.

Suhteellisen paineen vähentävän venttiilin 3DREE-7X -toiminto ja osa

Toiminto, osa

Venttiilien tyypit 3DRE (M) ja 3DRE (M) E ovat sähköisesti ohjattuja 3-suuntaisia ​​paineita vähentävän venttiilit toimilaitteen paineen rajoituksella.

Niitä käytetään järjestelmän paineen vähentämiseen (P - A) ja rajoitukseen (A T).

Kokoonpano

Venttiilit koostuvat kahdesta pääkokoonpanosta:

▶ Pilottiohjausventtiili (1) suhteellisella solenoidilla (2) valinnaisesti maksimaalisen paineen rajoituksella (15)

▶ Pääventtiili (3) pääohjauskelolla (4)

Funktio

▶ Komennon arvosta riippuvainen paineen asetus, joka vähennetään PORT A: ssa pilottihallintaventtiilin kautta (1).

▶ Painettu portti P, jouset (5) ja (6) pitävät pääohjauskelan (4) sen keskusasennossa.

Tällä tavoin estetään käynnistyshyppy toimilaitteessa.

▶ Pilotineste virtaa reikästä (7) virtausohjaimen (8) kautta ohjauskammion (11) kautta kaasuvälin (9) kautta viivan (10) kautta porttiin Y. Tämä yhteys on johdettava säiliöön nollapaineessa.

Paineen alennus

▶ Pilottipaineen kertyminen ohjauskammiossa (11) komentoarvon funktiona.

▶ Paineen kertyminen kevätkammiossa (13) suuttimen (12) ja pääohjauskellon (4) liikkumisen oikealla puolella.

Hydraulinen neste virtaa P: stä A.

▶ Toimilaitteen A satamassa A on saatavana kevään kammiossa (14).

▶ Portin A paineen nousu pilottinohjausventtiilin (1) asetettuun paineeseen (1) johtaa pääkelan (4) liikkeeseen vasemmalle. Paine satamassa A on melkein identtinen asetetun paineen kanssa pilottihallintaventtiilissä (1).

Paineen rajoitus

▶ Jos sataman A paine ylittää pilottihallintaventtiilin (1) asetetun paineen, pääohjauskelo (4) siirretään edelleen vasemmalle.

▶ Tämä avaa yhteyden A: sta T: hen ja rajoittaa portin A paineen asetetun komentoarvoon.

Tyyppi HD-3dree ja HD-3Dreme (integroidulla elektroniikalla (OBE))

Funktion ja asennuksen suhteen nämä venttiilit vastaavat tyyppejä HD-3DRE ja HD-3DREM.Lenttien ohjausventtiilissä on lisäksi kotelo (17) ohjauselektroniikan kanssa.

Liittimeen (18) käytetään syöttö- ja komentoarvojännitettä.

Tehtaalla komennon arvopaineen ominaiskäyrä säädetään pienellä valmistustoleranssilla. Lisätietoja on sivulla 9.
