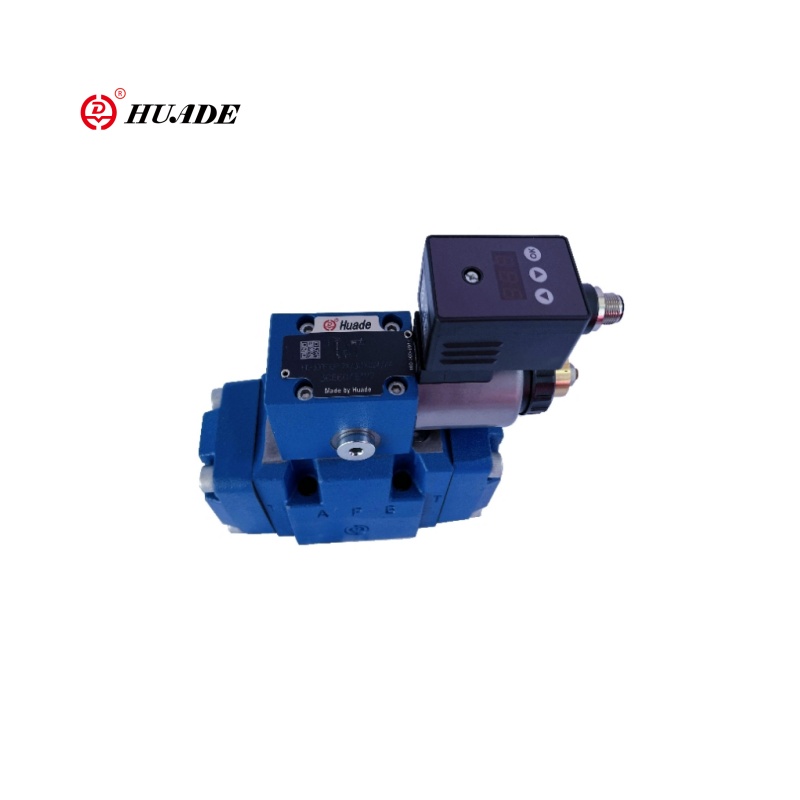

Suhteellisen paineen vähentävä venttiili 3DRE-7X

Kolmisuuntainen pilottitoimenpiteinen suhteellisen paineen vähentävä venttiili 3DRE-7X on korkean tarkkuuden paineen säätökomponentti, joka säätää poistopainetta sähköisen signaalin suhteen. Venttiili 3DRE-7X omaksuu kolmisuuntaisen suunnittelun. Painetta vähentävän toiminnon lisäksi se voi toteuttaa T-portin purkamisen, säästää energiaa ja vähentää lämpöä. Venttiiliä ohjaa pieni virtauspilottiventtiili, joka on tarkempi säätämisessä ja jolla on pieni virrankulutus.

Suhteellisen paineen vähentävän venttiilin 3DRE-7x-tuoteparametri

Tuoteominaisuus ja suhteellisen paineen vähentävä venttiili 3DRE-7x

Ominaisuudet:

▶ 3-suuntainen versio

▶ Toiminta suhteellisen solenoidin avulla pyörivällä kelalla

▶ jakoasennukseen

▶ Siirtokuvio ISO 4401: n mukaisesti

▶ Suurin paineen rajoitus, valinnainen

▶ Venttiili ja ohjauselektroniikka yhdestä lähteestä

▶ Integroitu elektroniikka (OBE) (Tyyppi HD-3DRE (M) E):

- Pieni valmistustoleranssi komentoarvopaineominaisuuskäyrälle

▶ Ulkoinen ohjauselektroniikka (Tyyppi HD-3DRE (M)

▶ Lineaarisen komennon arvopaineen ominaiskäyrä

Sovellus:

Kolmisuuntaista pilottitoimenpiteitä suhteellisen paineen vähentävää venttiiliä 3DRE-7X voidaan käyttää teollisissa hydraulijärjestelmissä, tekniikan koneissa, testilaitteissa ja testipenkeissä, ilmailu- ja laivanrakennuksessa, metallurgisten laitteiden korkean lämpötilan hydraulijärjestelmissä (kuten jatkuvissa valukoneissa) jne.

Suhteellisen paineen vähentävän venttiilin 3DRE-7X -toiminto ja osa

Toiminto, osa

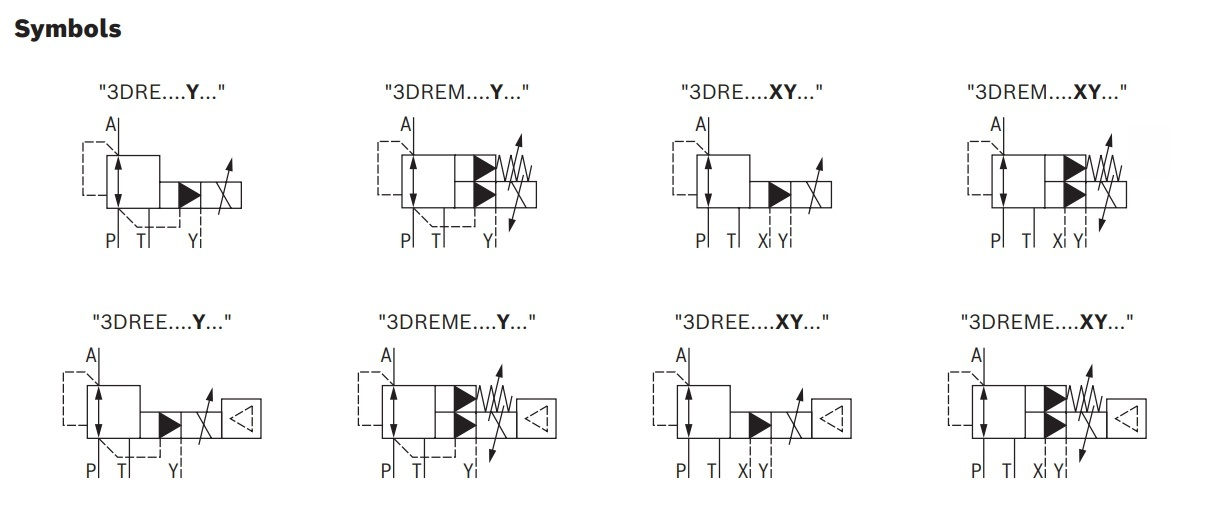

Venttiilien tyypit 3DRE (M) ja 3DRE (M) E ovat sähköisesti ohjattuja 3-suuntaisia paineita vähentävän venttiilit toimilaitteen paineen rajoituksella.

Niitä käytetään järjestelmän paineen vähentämiseen (P - A) ja rajoitukseen (A T).

Kokoonpano

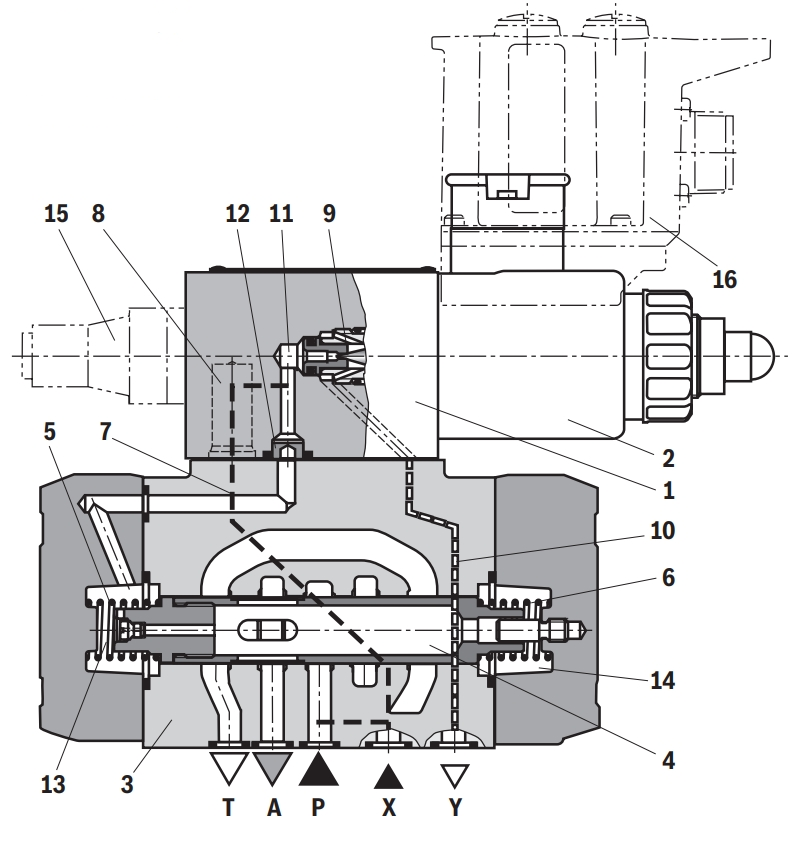

Venttiilit koostuvat kahdesta pääkokoonpanosta:

▶ Pilottiohjausventtiili (1) suhteellisella solenoidilla (2) valinnaisesti maksimaalisen paineen rajoituksella (15)

▶ Pääventtiili (3) pääohjauskelolla (4)

Funktio

▶ Komennon arvosta riippuvainen paineen asetus, joka vähennetään PORT A: ssa pilottihallintaventtiilin kautta (1).

▶ Painettu portti P, jouset (5) ja (6) pitävät pääohjauskelan (4) sen keskusasennossa.

Tällä tavoin estetään käynnistyshyppy toimilaitteessa.

▶ Pilotineste virtaa reikästä (7) virtausohjaimen (8) kautta ohjauskammion (11) kautta kaasuvälin (9) kautta viivan (10) kautta porttiin Y. Tämä yhteys on johdettava säiliöön nollapaineessa.

Paineen alennus

▶ Pilottipaineen kertyminen ohjauskammiossa (11) komentoarvon funktiona.

▶ Paineen kertyminen kevätkammiossa (13) suuttimen (12) ja pääohjauskellon (4) liikkumisen oikealla puolella.

Hydraulinen neste virtaa P: stä A.

▶ Toimilaitteen A satamassa A on saatavana kevään kammiossa (14).

▶ Portin A paineen nousu pilottinohjausventtiilin (1) asetettuun paineeseen (1) johtaa pääkelan (4) liikkeeseen vasemmalle. Paine satamassa A on melkein identtinen asetetun paineen kanssa pilottihallintaventtiilissä (1).

Paineen rajoitus

▶ Jos sataman A paine ylittää pilottihallintaventtiilin (1) asetetun paineen, pääohjauskelo (4) siirretään edelleen vasemmalle.

▶ Tämä avaa yhteyden A: sta T: hen ja rajoittaa portin A paineen asetetun komentoarvoon.
